一张图精通Creo工程图尺寸标注
Creo工程图设置
Creo工程图中最为用户诟病的地方在于类似像显示样式这些配置，脑洞清奇的ptc居然没有提供一个可视化的设置环境，导致很多英文不太好和刚入门的用户一碰到设置相关的问题就头皮发麻。
在本系列视频中，作者将像读者讲解如何在Creo工程图中找到并设置自己想要的各种绘图选项，进行包括各种方式的尺寸标注、公差设置、公差等级应用已经几何公差应用等有关工程图尺寸标注设计的方方面面。
帮助读者对在Creo工程图中创建尺寸标注有个整体认识的同时，还能解决过程中可能出现的各种细节问题。
案例要完成的尺寸标注如下图所示：
本系列视频共分四部分内容，内容分别如下：
•显示和创建视图辅助轴线
•指定和放置尺寸和几何公差基准
•尺寸标注和设置I
•尺寸标注和设置II。
creo样条曲线标注角度摘要：1.Creo 样条曲线简介2.样条曲线标注角度的意义3.样条曲线标注角度的方法4.样条曲线标注角度的应用实例5.总结正文：一、Creo 样条曲线简介Creo 是一款由美国PTC 公司开发的三维计算机辅助设计（CAD）软件，广泛应用于各类工程领域。
在Creo 中，样条曲线是一种常见的曲线类型，通过控制点、切线以及拐点等参数来描述平滑的曲线形状。
样条曲线具有较好的局部性和全球性，能够灵活地通过指定的点集，具有较高的逼真度和精确度。
二、样条曲线标注角度的意义在实际工程应用中，为了更好地理解样条曲线的几何特征和物理属性，需要对样条曲线进行标注，其中角度标注是重要的一种。
样条曲线标注角度可以帮助工程师更直观地了解曲线的弯曲程度、方向变化等信息，从而为后续的设计和分析提供依据。
三、样条曲线标注角度的方法在Creo 中，样条曲线标注角度主要可以通过以下步骤实现：1.打开Creo 软件，创建或打开包含样条曲线的模型文件。
2.选择样条曲线，进入“编辑”模式。
3.在样条曲线上选择需要标注角度的点或段落。
4.在Creo 菜单栏中选择“标注”功能，然后在样条曲线上创建角度标注。
5.调整标注的位置、大小等属性，以满足实际需求。
四、样条曲线标注角度的应用实例在机械设计、航空航天、汽车工程等领域，样条曲线标注角度有着广泛的应用。
例如，在设计某一机械零件时，工程师需要通过样条曲线标注角度来确保零件的弯曲和连接符合要求；在飞机翼型设计中，样条曲线标注角度可以帮助工程师分析翼型的气动性能等。
五、总结通过对Creo 样条曲线标注角度的方法和应用实例的了解，工程师可以更加高效、准确地完成曲线设计和分析任务。

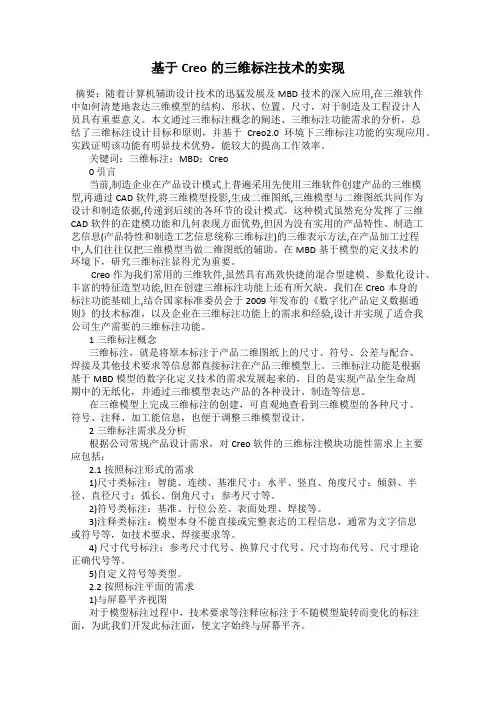

基于Creo的三维标注技术的实现摘要：随着计算机辅助设计技术的迅猛发展及MBD技术的深入应用,在三维软件中如何清楚地表达三维模型的结构、形状、位置、尺寸，对于制造及工程设计人员具有重要意义。
本文通过三维标注概念的阐述、三维标注功能需求的分析，总结了三维标注设计目标和原则，并基于Creo2.0环境下三维标注功能的实现应用。
实践证明该功能有明显技术优势，能较大的提高工作效率。
关键词：三维标注；MBD；Creo0 引言当前,制造企业在产品设计模式上普遍采用先使用三维软件创建产品的三维模型,再通过CAD软件,将三维模型投影,生成二维图纸,三维模型与二维图纸共同作为设计和制造依据,传递到后续的各环节的设计模式。
这种模式虽然充分发挥了三维CAD软件的在建模功能和几何表现方面优势,但因为没有实用的产品特性、制造工艺信息(产品特性和制造工艺信息统称三维标注)的三维表示方法,在产品加工过程中,人们往往仅把三维模型当做二维图纸的辅助。
在MBD基于模型的定义技术的环境下，研究三维标注显得尤为重要。
Creo作为我们常用的三维软件,虽然具有髙效快捷的混合型建模、参数化设计、丰富的特征造型功能,但在创建三维标注功能上还有所欠缺。
我们在Creo本身的标注功能基础上,结合国家标准委员会于2009年发布的《数字化产品定义数据通则》的技术标准，以及企业在三维标注功能上的需求和经验,设计并实现了适合我公司生产需要的三维标注功能。
1三维标注概念三维标注，就是将原本标注于产品二维图纸上的尺寸、符号、公差与配合、焊接及其他技术要求等信息都直接标注在产品三维模型上。
三维标注功能是根据基于MBD模型的数字化定义技术的需求发展起来的，目的是实现产品全生命周期中的无纸化，并通过三维模型表达产品的各种设计、制造等信息。
在三维模型上完成三维标注的创建，可直观地查看到三维模型的各种尺寸、符号、注释、加工能信息，也便于调整三维模型设计。
2三维标注需求及分析根据公司常规产品设计需求，对Creo软件的三维标注模块功能性需求上主要应包括：2.1按照标注形式的需求1)尺寸类标注：智能、连续、基准尺寸；水平、竖直、角度尺寸；倾斜、半径、直径尺寸；弧长、倒角尺寸；参考尺寸等。
creo三维标注分度圆直径
一、圆的半径和直径的标注
1、完成圆弧的绘制之后，点击【尺寸】按钮，在圆弧上任一点点击一次，然后将鼠标指针移动到合适的位置，点击鼠标中键即可完成半径的标注。
2、那么如何直接标注出圆弧的直径尺寸呢？很简单。
点击【尺寸】按钮，在圆弧上任一点连续点击两次，然后将鼠标指针移动到合适的位置，点击鼠标中键即可完成直径的标注。
二、旋转体和对称标注
1、标注一半尺寸
点击【尺寸】按钮、点选中心线在点击草图的边线，将鼠标指针移动到合适的位置，点击鼠标中键即可完成标注。
2、标注对称尺寸
点击【尺寸】按钮、点选中心线在点击草图的边线然后再点选中心线，将鼠标指针移动到合适的位置，点击鼠标中键即可完成标注。
三、样条曲线尺寸标注
1、样条曲线只标注了端点的定位尺寸，这个想必大家都会
2、端点的定位尺寸，同时也标注了样条曲线中间软点(内插点)的定位尺寸。
3.端点的角度尺寸。
依次点击样条曲线和参考曲线(水平虚线)，然后点击端点(或内插点)，最后点击鼠标中键即可创建。
