图文详解“水暖地热”工程施工详细做法（含客厅、厨房、卫生间等1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是A元/平方的人工费。
用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。
3、国标的做法就要D元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
装修流程之水电工程图文并茂装修流程之水电工程图文并茂装修施工大体分为四个步骤：第一：水电施工第二：泥工施工第三：木工施工第四：油漆施工那我们就从第一个步骤开始吧！第一：水电施工水电施工规范标准：1、电工进场前先配备临时线板一只（漏电保护器1只）。
2、由设计师、项目经理陪同客户放样，水电工协助以达到合理位置。
3、所有墙体暗盒须打水平线后在安装，固定暗盒前先浇湿墙面。
4、强、弱电线管分红、白双色，1米以上敷设间距30CM以上，不得走同根线管，交叉处确性采取分隔措旗（可能锡纸等抗干扰材料）。
5、线管横平竖直，不准斜铺式、放射铺式，包括顶面线管铺设。
6、电线与水管交叉处采用分隔措施。
7、线管地、墙面开槽深度适中，以确保线管埋入内即可。
8、地面线槽需开槽铺设，线管接头处要涂胶水，卫生间、厨房地面不允许走线管。
9、合理计算每间的电器功率来分部线路，家用线管一般有直径20和16两种，线管穿线数索量不超过5根，如明多余则另加线管。
10、空调等大功率电器必须设置专用供电回路。
立式空调采用4平方线，插座采用2.5平方线，照明采用1.5平方线。
11、每个房间必须是一路以上，电器如多则增回路。
（空调是单独回路）12、厨房电源一路4平方和一路2.5平方进线。
冰箱及插座为2.5平方。
13、开关离地面净高度1.3米左右，每个房间需有双控开关；插座离地面高度30CM以上，卫生间电源插座需加防水盖。
14、管道施工前，检查原有给排水管是否畅通无堵，查看原进户电源线径大少，电话线、电视线、网络线是否连接到位。
15、现场核对家具、电器、卫生间洁具的位置，尺寸及型号等。
16、主水管管道直径统一为20MM（PP-R管为25MM），现在用的比较多的为PP-R管道。
17、PP-R管采用热熔连接，所用的PP-R管熔接工具应与水管材质相符。
热熔前应去除在管道上的杂物，工作温度控制在250—270度左右。
18、水管走向布局合理，横平竖直，不可斜铺，冷热水管交叉处应使用过桥器，如果水管走顶必须间隔60CM左右设固定吊，热水管要用保温棉包好。
一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是A元/平方的人工费。
用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。
3、国标的做法就要D元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
室内给水系统安装规程（附图）第一节给水管道安装1. 工艺流程施工准备→支吊架制作安装→管道预制加工→干管安装→支管及配件安装→管道试压→管道防腐和保温→管道消毒、冲洗2. 控制要点2.1 生活给水系统所涉及的材料必须达到饮用水卫生标准。
2.2 支吊架预制加工形式正确，支吊架设置位置合理，间距符合规范要求。
2.3 管道安装完成应当进行强度和严密性试压。
3. 质量要求3.1 给水水平管道应有2‰~5‰的坡度坡向泄水装置。
3.2 管道支、吊架安装应平整牢固。
支架型钢下料、加工应采用机械方式切割钻孔，禁止采用气(电)割。
3.3 当采用塑料、不锈钢、铜等材质的管道时，其与金属支、吊架间应加衬非金属垫。
3.4 当阀门与管道连接时不能使阀体承担管道的重力，应在阀门两侧的管道上设置支吊架，且以不影响阀门开闭和拆装为宜。
3.5 穿楼板套管应使下部与楼板平齐，上部有防水要求的房间套管应高出地面50mm，其它部位应为20mm。
支吊架安装实例图管道安装实例图管道与支架间加衬非金属垫安装图第二节阀门及配件安装1. 工艺流程施工准备→阀门试压→安装→系统试压→消毒、冲洗2. 控制要点2.1 核对阀门的规格、型号、材质，并确定安装方向。
2.2 阀门安装前按照规范进行（强度、严密性）检验试验。
2.3 阀门安装要便于操作、维修，符合安全要求的原则，安全阀安装时应保证其铅垂度。
2.4 法兰垫片材质与管道内介质匹配，垫片安装方式正确。
3. 质量要求3.1 阀门安装前，应作强度和严密性试验,试验在每批(同牌号、同型号、同规格) 产品中抽查10 % ,且不少于一个。
对于安在主干管上起切断作用的闭路阀门,应逐个作强度和严密性检验。
3.2 阀门安装的方向应方便操作，接口及盘根均不应有渗漏，成排安装时，阀门的高度、方向应尽量保持一致。
3.3 阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。

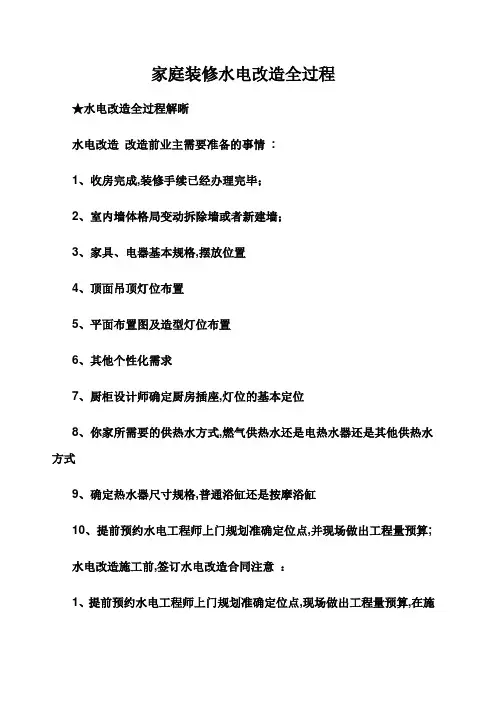

家庭装修水电改造全过程★水电改造全过程解晰水电改造改造前业主需要准备的事情:1、收房完成,装修手续已经办理完毕；2、室内墙体格局变动拆除墙或者新建墙；3、家具、电器基本规格,摆放位置4、顶面吊顶灯位布置5、平面布置图及造型灯位布置6、其他个性化需求7、厨柜设计师确定厨房插座,灯位的基本定位8、你家所需要的供热水方式,燃气供热水还是电热水器还是其他供热水方式9、确定热水器尺寸规格,普通浴缸还是按摩浴缸10、提前预约水电工程师上门规划准确定位点,并现场做出工程量预算;水电改造施工前,签订水电改造合同注意：1、提前预约水电工程师上门规划准确定位点,现场做出工程量预算,在施工中不变更一位点的情况下,误差值应不超过10%,避免结算时水电超支；2、水电路改造合同里面应该确定：水管,管件,BV单铜线,UPVC阻燃电工管,网络线,电视线,电话线,音响线等材料品牌型号,防止材料假冒；3、水电改造合同应注明各项目的单价,预算总价,及误差值2：水电改造施工中：水电路改造施工中的注意事项及部分常规尺寸：着重说明：水电路改造安全第一,装饰性第二,别因小失大；此文常规尺寸仅供参考一、常规尺寸：1、淋浴出水口距地1100mm2、卫星电视外线放置居室朝南窗户,常用的是西南方向为taiwan华人直播娱乐性,国语,东南为CNN、BBC、HBO等全英文节目;;;;;;根据个人喜好节目放置具体位置;3、插座位与原插座位保持相对一致的高度,一般为300-350mm4、双控开关距地850mm5、壁挂电视电源位距地1100-1300mm二、注意事项1、不宜随意在地面开槽跨接线管,避开管道区2、不宜随意在地面打卡固定管线,避开管道区3、开暗盒遇到钢筋要避开,可上移下移甚至更改位置,禁止断筋;4、不能开长横槽走管：承重墙易破坏结构,轻体墙由于受力为上左右三面,断筋后照样会造成后患;5、电线管不宜走石膏线内,易造成死弯,死线6、管径小于25的PVC电管拐弯用弯管器,不能加弯头拐弯；电路不是做秀,拐弯尽量避免直角死弯;7、除厨房了生间外,电路走管线尽量走地顶面吊顶除外,走管完毕用PVC 胶粘结接口处;8、线管先布置完毕,固定完毕,然后和钢丝穿线3：水电改造施工后：水电路施工后怎么进行立即验收：1、水路验收：水改完毕,用软管连接已改造冷热水管,保证是整个室内管道的冷热水管同时打压；安装好打压器,打压器充满水,管内空气放掉,使整个回路里面全是水；关闭水表及外面闸阀一定要做好保护;然后开始打压,实验值为工作压力的1;5倍,30分钟不渗不漏,掉压不超过0;05MP为合格2、强电验收：采用５００Ｖ绝缘电阻表测试各回路绝缘电阻值,同时可考验所用电线质量,不达标的电线可能会被击穿；3、弱电采用专用工具测试：专用网络测试工具测试网络8芯信号是否畅通；载波器铜轴电缆测试工具,万用表等完全测试合格后再进行下一步施工工作;4、切记水电改造完毕一定要验收,等到其他项目施工完毕再发现问题已为时已晚;雅辉水电原创,如需转载请注明作者★水电改造二手房老房水电改造注意事项与新房相比,由于地理位置加上价格比较优势,今年二手房交易市场火暴;由于年代久远,二手房室内强弱电、给排水系统基本上都严重老化,不能满足现代生活需求,在装修时必需考虑对老房原水电系统进行优化及完善;一、90年代初以前的二手房原强电系统特点：1、强电照明与插座共用一个回路,电线为铝芯线或者小径铜芯线,使用过程中一旦同开几个电器,总闸准跳,无法正常使用；2、上世纪末国家曾对二手房强电进行过增容处理,一般增容部分限于空调回路,基本能保证使用,但是增容线缆走线大多为线槽走线或者直接用护套线走在墙外面,严重影响装饰美观性;3、老房的配电盘设置一般都比较老旧,而且功率配比不尽合理,需要重新设置;解决方法：由于现实生活中使用大功率电器,远非十几年前配电系统可以承受,龙轩水电根据二手房强电系统组织情况,对60平米左右二室一厅老房强电系统进行合理配置：空调一般单路设置,照明单路设置,普通插座单回路设置,厨房卫生间插座根据需要做单回路设置;加上总回路,一般老房设置配电回路为5～７路,基本能满足未来十年需求;二、老房水电改造中的弱电系统问题：电话,电视,对讲均为墙外绕线,均需要重新布线;解决方法：我们首先会问业主,将来需要用小区宽带还是自己安装ADSL,因为这两种上网方式的局域网布线方法不完全一样,然后确定家里面路由器放置何处,上网共享问题解决；对于老房水电改造中的对讲系统,一般物业是不怎么管理的,有的甚至没有物业公司,需要按规范操作施工,保证声音或图象清晰;三、老房水电改造中的给水系统问题：老旧的镀锌管+老旧的阀门还关不住水,即不好看使用也不方便,得全部更换;解决方法：针对老旧的铁管给水,先拆除原管道,确定厨卫新的淋浴、洗手盆、座便、洗衣机、洗菜盆;;;给水的位置;雅辉水电采用第四代PE-RT耐热聚乙烯家装管代替原管,完满解决给水问题；对于总控制阀门的更换,需要提前给物业公司或居委会打招呼,并给同楼的邻居说明停水片刻的原因,一般情况下大家都会理解,然后要赶在上午9：30~10：30或者下午3：00~4：00间时间内更换完总阀门,避开做饭等用水高峰期;PS：总阀门要么用全铜或不锈钢的“一”字阀,要么用与新管道同材料可熔接的球阀;保证无渗万无一失;总之,二手房水电改造是一项工程量较大、要求专业性较高的工程,一般非专业公司很难完成较完善的水电系统特别是强电系统,前期水电未做好,再好的后期装饰也无助于装修公司本身质量;请专业公司,做放心工程,老房装修首选本贴雅辉水电原创,如需转载请注明作者★：水电改造水电改造谁来做优缺点分析;水电改造在家庭装饰中并占很大的比重,同时属于隐蔽工程,所以它的重要性可是无可比拟的;一般来说,水电改造基本有三种情况：1、找装饰公司连装修带水电一起做;2、找专业的公司来做;3、找私人包工包料或清包工来做;这三种方式各有优、缺点;材料方面：基本上都没有太大的问题,但选择装修公司和包工包料的就一定要事先申明用的线是什么厂出的,什么样的规格,用的PVC是什么样的;通常装修公司再材料上比较模糊,明确材料品牌是比较重要的;施工价格：装修公司一般高于专业公司,专业公司高于私人承包;这是工程管理的结构造成的,装修公司是工长制的,工长一般都需要另请水电工,层次多了,价格自然就高一些;专业公司比私人来做会贵一些,除了公司管理成本外,还有保修的成本,一般专业公司是3年保修雅辉水电是5年;在正常情况下私人做是最便宜的,但在有的时候也不见得,分人;同时收费方式有时候不同的单位算法也不通,这个需要注意,算法的不同就会有不同的结果;改造的比较少、自己比较了解水电改造的可以选择私人工队来做,毕竟价格便宜;施工质量：质量问题是水电改造中最令大家头痛的问题,施工质量的保证基本是两个方面,一个是施工的工艺还有就是技术操作水平和责任心;举一个例子吊顶上放的灯线应使用PVC管在每个灯孔的位置做分线盒,在现实中装修公司和私人工队基本都不会这样做,都是穿塑料螺纹管然后在开灯孔的时候一拉下来直接分线,这样做省工省料,质量问题都是在细节上控制的好坏;施工质量监督：装修公司的监理大家都明白,有问题决不会向着你;专业公司也有监督人员,但更重要的是你可以在施工前就拿到施工的规范,一旦有什么不规范的时候你自己就可以知道,并要求工人返工,工人也不可能欺负你不懂规范了;私人工队是全凭自觉,但自觉的工队是比较少的,谁都知道按规范去做一定会增加成本;售后保证：装修公司一年的质保是单薄的,水电工程不同于其他的,一般是谁做的谁清楚,即使是有完整的图纸,而不确定的人员决定了它无法保证维修的及时性;私人工队是基本没有办法保证你的维修的,而且出了质量事故赔付难度大的多;专业公司有三年的质保雅辉水电是5年,工队和维护人员都是本公司的员工,而且专业公司是主营业务不会不重视客户,除非不再做这样的业务;专业公司遇到最多的就是和装修公司的配合问题,其实这并不是什么问题,而是装饰公司的借口,目的谁都清楚;如果你态度坚决一点,你看他还会有问题吗★水电改造当前非专业的施工队水电改造存在哪些主要问题雅辉水电的电工技工都受过专业培训,有多年的施工经验,通过这几年的总结我们发现一些施工单位经常存在如下问题1、电线存在绕线现象,由于客户属于非专业人士,而且是进行2次改造,因此绕线的时候很难看出来；2、电路虚接现象,施工的工人为了赶施工速度,或者由于未受过专业训练,接头通常只是简单的连接上而已,随着使用时间的加长,很容易发生接触不良也就是虚接现象3、胡乱设计,不考虑用电的功率配比,混合线路,每项线路使用功能不清,灯应该走照明线路,插座应该走插座回路,不得混合回路用途;4、预算超支,目前大多数施工单位在水电改造项目上都不进行提前设计和预算,只是给个大概,而在改造过程中,他们会有意识的引导客户这里增加点东西,那里换一下东西,不知不觉中预算已经大大超过了当初的估算,最后容易引起纠纷；4、开槽开横槽,打断钢筋,破坏房屋的结构安全；5、用假材料,主要体现在水路改造上,管子是真的,管件是假的,因为管件价格一般比较贵；★水电改造选择雅辉水电有什么优势一、工程师现场设计预算,预算误差不超10％；出具专业的详细施工图纸,让您提前心中有数;二、施工人员持证上岗,正规培训,专业施工,保障质量的同时大大缩短工期,由常规的7天缩短到1－2天;三、引用专业的施工设备和检测工具,杜绝了传统工人依靠经验,差不多就行的不规范施工,消除了隐患;四、施工材料全部采用知名品牌,好的施工还要有好的材料,保障您最长久的使用年限;五、一般家居先施工后付款,以客户的满意为标准,以客户的风险监督来不断的提高我们的技能和服务;六、团购集采,规模效益,降低成本,使您在那享受专业服务的同时还得到最好的性价比服务;七、五年保修,第二重保障,装修大学,诚信监督,免除您的后顾之忧;★水路施工应该注意哪些环节★水路施工应该注意哪些环节答：水路施工第一应该注意原KFS预埋管件是否与后添加管材属同一种材质,不相同的原材料之间要加上转换联接否则强硬熔接以后会出现漏水第二,管材布管竖槽内管材一定要值,后期贴完砖后看不见内部的管子,只能以冒出接头部位来断定管子的走向,不值容易被后期挂五金等挂件打孔时击漏水管,第三,热熔完毕,查看所有出水口,是否出水,第四,熔焊完毕,管材冷却后,应做打压试验,所打压力是正常工作压力的1;5倍,但不低于0;6MP半小时回压在0;05MP内为合格,雅辉专业水电是打0;8MP,半小时回压在0;05MP以内为合格;★电路施工应该注意哪些环节★水电改造电路改造的材料应该注意哪些情况一般说来,在家庭装修中二次水电改造中,电路改造材料分强电材料及弱电材料两种;强电主材中,BV硬质塑铜线为最重要,雅辉水电使用的是通过国家强制性3C认证的着名品牌,昆仑；弱电材料种类较多,雅辉水电采用AXD 迅道产超五类双屏蔽宽带线缆,双层抗干扰屏蔽层,防水隔膜；视电缆采用四层屏蔽AXD铜轴电缆,彻底解决信号干扰问题;辅助材料一向被人忽视,★水电改造电路改造的材料应该注意哪些情况穿线管：同一个牌子的也有壁厚壁薄,16PVC阻燃电工管国标是1;3厚,龙轩专业水电施工使用的管材为16文昌1;5厚,却保家装二次改电,电线外表护套严实,20PVC管管壁达到1;8以上,对管材的最直接的判断方法用脚去踩,不瘪不破碎为合格导线：强电线一定要用国标线,推荐天津金山电线厂产的正品电线网线弱电类线材：因家装中二次布线较多,强弱电交叉,建义网线与电视信号线采用双屏蔽阻水型或四屏蔽数字线缆更好的有效的解决屏蔽问题使您的信号更清淅如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造水路改造的材料应该注意哪些情况家庭水路改造,应该全部使用热水管,管壁厚安全,要注意管子与管件接头部位材料是否是同一材质同一品牌,要知道带铜扣的管件的成本是管材的成本的二倍以上,一般施工游击队都在这个上面做文章偷工减料;如果您还有其他疑问请致电龙轩水电咨询或者跟帖提问,谢谢;★水电改造一般家庭中的电路设计应该注意哪些为问题答：回路清淅：目前家用电器比较多,而且都是大功率家用电器,所以回路应该设计清洗,一般情况下,厨房插座、卫生间插座、普通插座、空调插座、照明,五个回路,如果分的比较细致的厨卫照明和其他照明也分开;功率配比清淅：大功率电器,负载超载,需要重新增加回路;如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造一般家庭中的水路设计应该注意哪些问题答：淋浴混水龙头的高度,按摩浴盆的水口预留位置要却认,热水器的型号尺寸要确认等;如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造电路改造中一般会用到哪些专业工具答：雅辉水电采用专业改电工具,杜绝了根据经验而容易造成的隐患,主要工具有：老虎钳,尖嘴钳,斜口钳,压线钳,电笔,摇表,万用表,大小螺丝刀,测电器,弯管器等;★水电改造水路改造中一般会用到哪些专业工具雅辉水电采用专业改水工具,主要有,专用热熔机,扳手,管钳,专用剪刀,扩管器,自动绞丝机等等,运用专业的水路改造工具,很好的保障了水路改造合格安全;★水电改造老房子装修水路改造应该注意哪些问题答：雅辉水电具有丰富的老房二手房改造经验;一般老房子的上水金属管都在1米处,为了美观现在大都数都要移动至水盆的下口,要先查看原来铁管的生锈程度,要用除锈剂除锈,再去扳动铁管,否则因时间久了铁管腐烂,扳动时铁管齐根部断裂,那就是大麻烦,还要到楼下或楼上改动主立管才能解决,给您造成不必要的麻烦;如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造老房子装修电路改造应该注意哪些问题雅辉水电具有丰富的老房二手房改造经验,老房改造不同于新建住宅的两点,查清楚原来的进入主线的线径,是否适合改动后的用电负荷,预制板上的需要改动线路,严禁剔槽,应该利用原管道穿线,回路清淅,因老房一般已经经历过一次装修改造,电路施工最忌讳的是在无原始施工图上,随意在原有的电路上乱搭接电线,老房子,过去线路布线,一般最多也就是两个回路,照明一个回路,插座一个回路,远远达不到现在家用电器的使用功率,有条件的,一定要分清回路,别给自已造成不必要的遗汗,一般新做线路,分：照明回路,普通插座回路,厨房插座回路,卫生间座回路,空调回路,如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造雅辉水电的服务流程一、您首先要对自己的家庭装修布置有个初步的设计方案,比如吊顶、背景墙什么的,然后预约我们上门免费免费给您进行设计和预算；二、经过初步设计和预算后,我们会给您一个综合报价,报价和实际结算误差在10％范围内；三、经过实际接触,如果您觉得我们确实不错,决定选用我们为您服务,那么您需要交纳一个预算的10％作为定金,签约合同,然后我们给您出详细的施工图纸；四、预约施工时间,一般的普通家居施工时间为1－2天,您需要提前三天预约施工时间或者我们给您安排五、正式开工,竣工验收合格您满意后,付我们工程款扣除定金部分六、进入五年保修服务★水电改造水电改造需要哪些商家配合首先需要您确定好室内装饰布局,比如吊顶什么的,这可能会涉及到装修公司的设计师；然后重点是厨房内的设计,需要橱柜设计师对您的厨房有整体规划；对于老房子,需要您提前把一些项目拆除掉;热水器的出水口功率问题,中央空调的功率于线控问题等;如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造雅辉专业水电改造领先行业的五项举措1水电改造预算明了化：雅辉水电庄严承诺：改变家装水电路改造中“改造完毕按实际工程量计算”的潜在“惯例”,施工前的预算与竣工时的结算在施工中不变更情况下,误差不超过10%,超出部分由龙轩水电负责,避免现在普遍存在的水电超支现象；2强电负荷计算规范化：在家装行业内率先实行：开工时出据“二次电路改造工程功率配比说明”,“电路系统说明”,杜绝随意接线导制线路负荷超标；3强弱电路施工图纸化：一律按图施工;施工前做好：1插座定位图2灯位定位图3开关定位图4网络定位走向图5电视定位走向图6电话定位走向图7音视频定位走向图8视视频定位走向图9强电走向图4水、电路验收规范化：强电验收在家装行业率先使用500V绝缘电阻表验收测试,弱电采用专用工具测试;杜绝那种电路改造完毕不验收,承诺“没问题,有问题找我”的不负责任表现；5先施工后付款,施工完毕验收合格付工程款★水电改造水电改造竣工后如何验收1、水路验收：水改完毕,用软管连接已改造冷热水管,保证是整个室内管道的冷热水管同时打压；安装好打压器,打压器充满水,管内空气放掉,使整个回路里面全是水；关闭水表及外面闸阀一定要做好保护;然后开始打压,实验值为工作压力的1;5倍,30分钟不渗不漏,掉压不超过0;05MP为合格2、强电验收：采用５００Ｖ绝缘电阻表测试各回路绝缘电阻值,同时可考验所用电线质量,不达标的电线可能会被击穿；3、弱电采用专用工具测试：专用网络测试工具测试网络8芯信号是否畅通；载波器铜轴电缆测试工具,万用表等完全测试合格后再进行下一步施工工作;如果您还有其他疑问请致电雅辉水电咨询或者跟帖提问,谢谢;★水电改造ＰＶＣ阻燃电工管的厚度达标不等于合格品,品牌的电工管也不等于达标品ＰＶＣ阻燃管的厚度达标不等于线管质量达标,除厚度外,要看清楚：1、线管上面的字体清晰,每隔一米范围内应该有“ＰＶＣ阻燃电工套管”,品牌,认证,型号等字样；2、别被电工套管的牌子迷糊,比如一些品牌的电工套管也有薄的16管厚度不到,达不到国标电工管,道理就象美巢腻子为分耐水和不耐水腻子,针对不同消费者而生产；3、16直径的管与20、25直径的管的管壁要求完全不一样,别被一句达到厚以上管的广告语给糊了,吃亏的还是自己;4、电工阻燃管的硬度和柔韧性是考核电工管的另外一个指标。
最详细家装电路施工图解，学完这篇自己都可以装电路！！！目录一、家装电路施工图解以及厨房下水管如何安装 (2)1、电线接法 (2)2、线材选择 (8)3、水电施工的基本原则 (9)4、布线要遵循的原则 (10)二、家装：强电布线要点 (19)1、一般规定 (19)2、主要材料质量要求 (19)3、施工要点 (20)三、家装电路（弱电）设计 (22)1、客厅的电路设计： (22)2、卧室的电路设计： (23)3、走廊、门厅的电路设计： (24)4、厨房的电路设计： (25)5、餐厅的电路设计： (26)6、卫生间的电路设计： (27)7、书房的电路设计： (27)8、阳台的电路设计： (28)四、电工国标规定 (29)1、一般规定 (29)2、主要材料质量要求 (30)3、施工要点： (30)五、关于插座安装高度 (32)1、关于壁挂电视插座安装高度： (32)2、关于开关位置安装高度： (32)3、关于壁挂空调插座安装高度： (32)4、关于柜式空调插座及普通插座： (32)5、关于台面上的插座： (32)6、茶几、大班桌盘插座： (32)7、关于地插： (32)六、水电怎样验收: (33)七、关于施工的问题: (34)八、电话线、网络线、有线电视线如何布线？ (35)九、电工系列常见的问题主要有： (36)一、家装电路施工图解以及厨房下水管如何安装1、电线接法电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。
2、线材选择家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；➢电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
➢目前电的安装方法很多，有是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
水电安装工程各工序做法图文解析按照分项施工工序流程，图文解析以下十一项水电安装工程的施工工序及做法：一、砼结构板内PVC管/盒的施工二、砼剪力墙内PVC线/管的施工三、后砌墙内PVC线管/盒的施工四、户内强/弱电箱安装五、强/弱电桥架安装六、防雷接地及等电位施工七、砼楼板上立管孔洞预留和防水套管预埋八、砼剪力墙（后砌体）内套管的预埋九、UPVC排水立管安装十、PP-R给水管安装十一、消火栓管道安装清晰明了，一看就懂，分享给盟友参考借鉴！一、砼结构板内PVC管/盒的施工工序流程图纸固化→线盒定位、固定→线管敷设、固定→隐蔽验收→浇砼时值班看护→线管、盒清理→线管疏通→管内穿引铁丝→线盒标识→弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇砼前安装状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、砼剪力墙内PVC线管/盒的施工工序流程墙体内线管预留→预留线盒位标高测定→泡沫板固定→砼墙体内泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理8、桥架过桥处，接地扁钢制作规范9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础内桩基引下线施工→接地扁钢敷设→柱内引下线施工→均压环焊接→门窗接地施工→等电位箱施工→屋面避雷网焊接→接地电阻测试→接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规范要求楼层防雷接地施工工序流程图文解析：1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱内整洁干净七、砼楼板上立管孔洞预留和防水套管预埋工序流程留孔用木盒及防水套管的制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护控制要点孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面砼楼板上预留孔洞施工工艺流程图文解析：1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密3、监理工程师对预留孔洞坐标复核4、砼楼板上预留孔洞位置准确，洞口内清理干净5、砼楼板上预留孔洞上方木板防护到位6、外立面挑板上预留孔洞整体效果图屋面防水套管施工工艺流程图文解析：1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位3、出屋面管道穿越防水套管时，防水封堵应严密不漏水八、砼剪力墙（后砌体）内套管的预埋工序流程套管下料→安装前定位→套管组合焊接→套管固定、封堵→坐标复核、隐蔽→套管内清理→套管标识控制要点套管下料、定位、复核、固定共四个方面砼剪力墙上钢套管施工工艺流程图文解析：1、钢套管码放整齐、长度符合要求，管口封堵严密2、砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位3、砼墙内钢套管预埋，固定牢靠，间距均匀，封堵严密4、砼墙内钢套管预埋效果图，标识清晰砼墙上UPVC套管施工工艺流程图文解析：1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密2、砼墙内UPVC套管安装位置准确、固定牢靠、封堵到位3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确后砌墙上UPVC套管施工工艺流程图文解析：1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜2、UPVC套管冒出抹灰面10~20mm3、UPVC套管打磨后与装饰面层平齐4、不抹灰墙面与UPVC套管平齐九、UPVC排水立管安装工序流程立管上孔洞清理→上下吊线→支架安装→UPVC排水管安装→套管安装、固定→孔洞支模→浇砼→振捣→闭水试验→洞口二次浇砼、抹平→移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求5、UPVC排水管与支架间采用塑料隔开，符合规范要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平整8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇砼后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇砼找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理十、PP-R给水管安装工序流程图纸固化→定位弹线→支吊架制作、安装→PP-R给水管热熔→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求PP-R管与固定支架间加设塑料软管作保护给水支管穿墙套管内封堵填塞3、PP-R冷热水管道安装，支架间距符合规范规定4、阳台PP-R给水管安装效果十一、消火栓管道安装工序流程管道除锈、刷漆→坡口制作→立管吊线→支架制安→管道固定、焊接→套管安装→立管洞吊模→洞口闭水→消火栓箱安装→消火栓支管甩口→消火栓安装→管道水压试验控制要点除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面消火栓管道施工工艺流程图文解析：1、消火栓管道除锈、刷漆，钢管表面刷漆均匀2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理3、消火栓管道支架的制作，在安装前面对支架表面刷漆4、管道支架在安装时，须采用上下吊垂线法固定，保证管道垂直度5、立管固定支架上钢板暗埋做法，固定须牢靠6、修补完成后的立管支架，感观比较美观7、管道不切坡口时，在点焊时两管间应留有1~2mm间隙8、立管与支架固定牢靠，接触紧密9、层高大于5米时，立管上设两个支架焊口成型，外表做好防腐处理10、走道内消防环状管安装11、消火栓管与PP-R管、桥架间的交叉避让12、为保证走道吊顶标高，局部支管采用反抱形式固定管道13、消火栓支管安装完成后，须对管外表再做一道防腐处理14、消火栓口安装位置准确，标高符合规范要求。
家装电路施工详解（详细图解，绝对有用）1顶上是二级吊顶，我们就以他为例，说一下顶内的电线做法2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
的做工是否专业7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
8上属电线盒内的接头处理是这样的9这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
10所以大家注意地线的重要性，在拉插座的同时不要忘了地线11在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。
12做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。
