（培训体系）音频系统培训资料移动音频系统培训资料音响系统的构成：扩声系统：包括扩声设备和声场组成。
主要包括声源和它周围的扩声环境，把声音转变为电信号的话筒，放大信号且对信号进行加工的设备。
传输线，把信号转变为声信号的扬声器的听众区的声学环境。
音响：就是拾取、保存、处理、再现、仍原声音的设备总称。
音响由五大件组成1、音源（DVD机、音频工作站、话筒）2、调音台3、声音处理设备（均衡，混响，压限等）4、功率放大器5、扬声器音源壹、动圈式话筒的基本原理动圈式传声器主要由振膜，线圈（音圈）磁钢和外壳组成。
当声波（音）作用于振膜上时，就会引起振膜的振动，从而带动音圈作相应的振动，而音圈又处于磁钢所产生的磁场中，所以音圈的俩端就会产生感应电动势，于是声信号就被转换成电信号。
动圈式话筒优点：使用简单，传声器内不需要加装附加的频率放大器，也不需要极化电压，因而使用时不用给它馈送电源。
牢固可靠，不易摔坏，寿命长。
受温度和湿度影响较小，性能十分稳定。
结构简单，价格低价廉。
二、电容式话筒的基本原理电容式传声器和主要由振膜、后极板、极化电源（外加）和放大器组成。
通过极化电源给振膜和后极板之间加壹极化电压，（有+12V、+24V、+48V 等三种）当声波（音）作用于振膜上时就会引起振膜的振动，必然导致俩极之间电容量的变化（因为极间电容量和极间距离成反比），从而引起极板上储存电荷量的改变，也就是于极角形成了电流，这壹电流流经电阻时以转化为电阻俩端的压降，这壹电压再经过放大器放大输出完成了声信号到电信号的转换。
电容式话筒优点：迄今为止性能最好的壹种传声器。
频带宽广，响应曲线平直，灵敏度高，非线性失真小，瞬间响应好。
由于它的防潮性能差，受潮后容易产生噪声，机械强度低，使用麻烦，需外置供电且价格昂贵。
电容式传声器所需的极化电压和内部预放大器的工作电压壹般是由调音台的幻象电源（PHANTOMPOWER）提供。
三、传声器的主要技术指标传声器的灵敏度灵敏度的定义：于自由声场中，当向传声器施加壹个声压为1帕的声信号时，传声器的开路输出电压（单位：毫伏）。

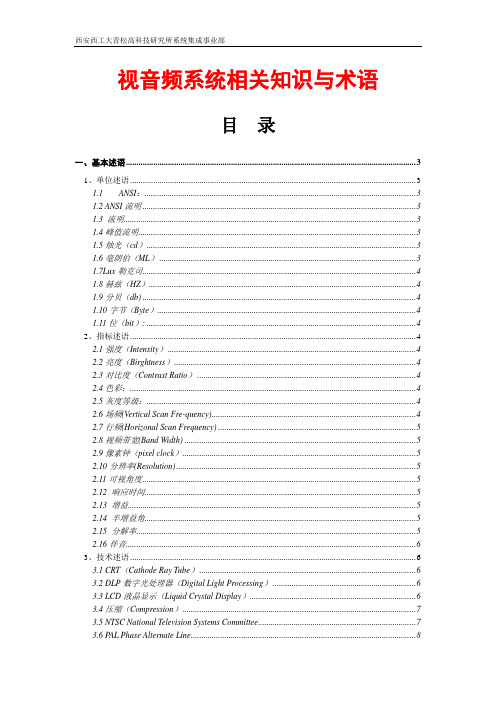

视音频系统相关知识与术语目录一、基本述语 (3)1、单位述语 (3)1.1ANSI： (3)1.2 ANSI流明 (3)1.3 流明 (3)1.4峰值流明 (3)1.5烛光（cd） (3)1.6毫朗伯（ML） (3)1.7Lux勒克司 (4)1.8赫兹（HZ） (4)1.9分贝（db) (4)1.10字节（Byte） (4)1.11位（bit）: (4)2、指标述语 (4)2.1强度（Intensity） (4)2.2亮度（Birghtness） (4)2.3对比度（Contrast Ratio） (4)2.4色彩： (4)2.5灰度等级： (4)2.6场频(Vertical Scan Fre-quency) (4)2.7行频(Horizonal Scan Frequency) (5)2.8视频带宽(Band Width) (5)2.9像素钟（pixel clock） (5)2.10分辨率(Resolution) (5)2.11可视角度 (5)2.12 响应时间 (5)2.13 增益 (5)2.14 半增益角 (5)2.15 分解率 (5)2.16伴音 (6)3、技术述语 (6)3.1 CRT（Cathode Ray Tube） (6)3.2 DLP数字光处理器（Digital Light Processing） (6)3.3 LCD液晶显示（Liquid Crystal Display） (6)3.4压缩（Compression） (7)3.5 NTSC National Television Systems Committee (7)3.6 P AL Phase Alternate Line (8)3.8 Refresh Rate刷新率 (8)3.9 S-VHS Super-Video Home System (8)4、输入输出述语 (8)4.1 BNC连接头 (8)4.2 DIN连接头 (8)4.3RCA连接头 (8)4.4复合视频信号 (8)4.5 S-VIDEO (8)4.6色差输入 (8)4.7 SCART (8)4.8 RGBHV (9)4.9 CGA/EGA (9)4.10 Mac II/Quadra/PowerMac (9)4.11VGA (9)4.12 13W3 (9)4.13 Enhanced Video Connector (EVC) (9)4.14 Digital Visual Interface (DVI) (9)4.15 Digital Flat Panel (DFP) (10)4.16 P&D接口 (10)4.17 HDMI接口 (10)4.18 IEEE1394 (10)4.19USB（Universal Serial Bus） (10)5、单位换算 (10)二、大屏幕显示系统 (11)1、大屏幕显示系统组成 (11)1.1硬件拼接系统 (11)1.2软件拼接系统 (11)1.3软件与硬件相结合的拼接系统 (11)2、投影机三大重要参数:亮度、对比度、分辨率 (11)2.1投影机的亮度 (11)2.2ANSI流明 (11)2.3对比 (12)2.4投影机的对比度 (12)2.5投影机的分辨率 (12)3、投影机CRT、LCD、DLP三种投影机的比较 (13)4、灯泡 (13)5、投影幕 (15)5.1光学屏幕定义 (16)5.2光学菲涅尔镜头 (16)5.3、菲涅尔镜头与柱状镜头工作原理及结合后工作原理示意图 (16)5. 4、双层屏幕与单层屏幕的区别 (17)5.5、DNP公司双层屏幕增高对比度的两种滤光系统工作原理图 (17)5.6投影机用屏幕（4：3）规格尺寸对应表 (18)6、投影墙体 (18)7、大屏幕控制系统 (19)7.1图像处理器 (19)7.2多屏拼接控制器 (19)7.3系统控制器 (20)7.4系统控制软件 (20)8、外围设备 (21)8.1矩阵 (21)8.2分配器 (21)8.3视频转化器 (21)三、辅助显示系统 (22)3.1等离子显示器 (22)3.2液晶显示器 (22)四、多信号处理系统 (23)4.1音视频矩阵切换器 (23)4.2RGB矩阵切换器 (23)4.3计算机接口 (23)4.4分配器 (23)五、音响扩声系统 (24)5.1扩声系统分类 (24)六、多媒体设备 (25)七、中央集成控制技术 (25)八、综合布线系统 (25)九、闭路电视监控系统 (26)一、基本述语1、单位述语1.1ANSI：American National Standards Institute美国国家标准学会。
2018年1月目录第一章音响系统培训资料1、音响设备开、关机顺序2、演出前的准备3、音频处理设备的调整4、调音要点5、声反馈(啸叫声)的抑制6、输入信号调整需注意问题7、调音台上的四频段均衡器对几种典型的音色进行频率修饰和处理方法（1）对男声的音色频率调节（2）对女声的音色频率调节（3）对鼻音严重的音色处理（4）对普通音域较窄的音色处理（5）对童声音色的频率处理8、常用音响基本名称9、常用接插件介绍10、常用音响设备介绍（1）调音台（2）DVD播放机（3）均衡器（4）反馈抑制器（5）音频处理器（6）混响器（7）功率放大器11、音响设备操作流程（1）设备开机流程（2）设备关机流程12、使用过程中注意问题（1）扩声系统故障的判断（2）扬声器的安全使用（3）音响器材的日常维护（4）无线话筒使用注意事项第二章灯光系统培训资料1、灯光的调控与运用的原理2、灯光设备开闭流程3、灯具的保养第三章视频投影系统培训资料一投影机使用注意事项二投影机日常保养与维护三投影机维修须知四投影机常见故障处理五投影机使用常见故障及原因六投影机故障的解决方法及费用七如何减少投影机后期使用成本八结束语第一章音响系统培训资料1、音响设备开、关机顺序应按由前到后顺序开机，先开小信号设备，后开功率放大设备。
即由音源设备(DVD机、录像机、MD机等)、音视频处理设备(反馈抑制器、音频处理器、UHF 无线话筒接收机、视频矩阵等)到功放。
关机时顺序相反，应先关功放。
这样操作可以防止开、关机对设备的冲击，防止烧毁功放和扬声器。
2、演出前的准备（1）功放的音量控制旋钮一律按调试状态不予更改；调音台上伴奏音乐和话筒推子都置于较小位置；调音台上各分路GAIN输入增益均放在已调好的位置；调音台各输出音量推子可置于0db。
（2）打开音乐通道，用CD盘放歌曲音乐、将调音台对应分路增益调到到合适音量位置，此时歌声或音乐大致是正常工作时的音量；但要注意音量要适度悦耳，响度过大易使人疲劳和难以忍受。
