线路曲线测设

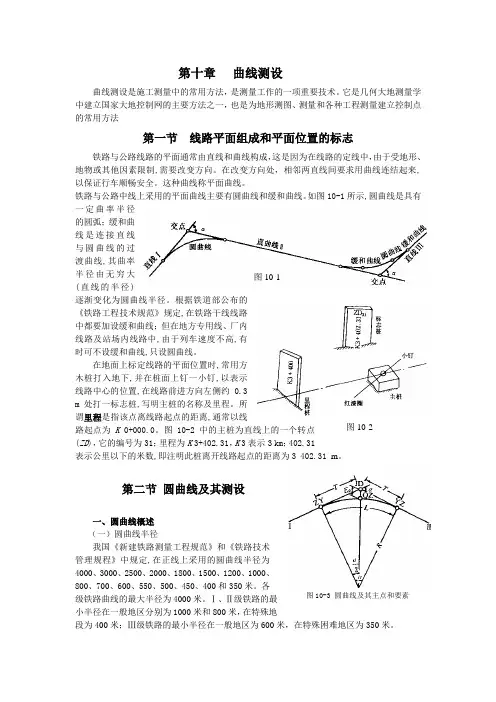

第十章 曲线测设曲线测设是施工测量中的常用方法，是测量工作的一项重要技术。

它是几何大地测量学中建立国家大地控制网的主要方法之一，也是为地形测图、测量和各种工程测量建立控制点的常用方法第一节 线路平面组成和平面位置的标志铁路与公路线路的平面通常由直线和曲线构成，这是因为在线路的定线中，由于受地形、地物或其他因素限制,需要改变方向。

在改变方向处，相邻两直线间要求用曲线连结起来,以保证行车顺畅安全。

这种曲线称平面曲线。

铁路与公路中线上采用的平面曲线主要有圆曲线和缓和曲线。

如图10-1所示,圆曲线是具有一定曲率半径的圆弧；缓和曲线是连接直线与圆曲线的过渡曲线,其曲率半径由无穷大(直线的半径)逐渐变化为圆曲线半径。

根据铁道部公布的《铁路工程技术规范》规定,在铁路干线线路中都要加设缓和曲线；但在地方专用线、厂内线路及站场内线路中,由于列车速度不高,有时可不设缓和曲线,只设圆曲线。

在地面上标定线路的平面位置时,常用方木桩打入地下,并在桩面上钉一小钉,以表示线路中心的位置,在线路前进方向左侧约0.3 m 处打一标志桩,写明主桩的名称及里程。

所谓里程是指该点离线路起点的距离,通常以线路起点为K 0+000.0。

图10-2中的主桩为直线上的一个转点(ZD )，它的编号为31；里程为K 3+402.31，K 3表示3 km ；402.31 表示公里以下的米数,即注明此桩离开线路起点的距离为3 402.31 m 。

第二节 圆曲线及其测设一、圆曲线概述 （一）圆曲线半径我国《新建铁路测量工程规范》和《铁路技术管理规程》中规定,在正线上采用的圆曲线半径为4000、3000、2500、2000、1800、1500、1200、1000、800、700、600、550、500、450、400和350米。

各级铁路曲线的最大半径为4000米。

Ⅰ、Ⅱ级铁路的最小半径在一般地区分别为1000米和800米，在特殊地段为400米；Ⅲ级铁路的最小半径在一般地区为600米，在特殊困难地区为350米。

圆曲线的详细测设学生姓名：郑妮娟学号：08300486专业班级：工程测量与监理384403 指导教师：张晓雅摘要本文阐述了在公路、铁路的路线圆曲线测设中，一般是在测设出曲线各主点后，随之在直圆点或圆直点进行圆曲线详细测设。

其中施工测量是整个施工进程和每一施工工序中的首要工作，其内容主要是建立平面控制网和高程系统，测定线路关键点，细部点的测设，中线（线路轴线），对圆曲线进行施工放样测量，并在施工进程中进行相关的测量等，以确保施工质量和施工过程的安全。

本文通过仪器安置不同地方进行多种圆曲线测设，提出了偏角法、切线支距法和全站仪法详细测设圆曲线的方法，对圆曲线上各点进行测设。

关键词：圆曲线、详细测设目录引言 (1)1.圆曲线测设的目的意义 (1)2. 圆曲线的主点测设 (2)2.1圆曲线要素计算 (2)2.2 主点里程计算 (3)2.3主点测设： (3)３.圆曲线的详细测设 (4)3.1 偏角法详细测设圆曲线 (4)3.2切线支距法详细测设圆曲线 (5)3.3全站仪法测设圆曲线 (7)5 圆曲线的详细测设案例： (9)结论 (11)致谢 (12)参考文献 (13)引言线路测量，包括公路、铁路、运河、供水明渠、输电线路、各种用途的管道工程等。

这些工程的主体一般是由直线和曲线构成，长度可能延伸十几公里以至几百公里，它们在勘测设计及施工测量方面有不少共性。

当线路由一个方向转到另一个方向时，必须用曲线来连接。

曲线的形式较多，其中，圆曲线（又称单曲线）是最常用的曲线形式。

圆曲线的测设一般分为两步进行：首先是圆曲线主点的测设，即圆曲线的起点（直圆点ZY）、中点（曲中点QZ）和终点（圆直点YZ）的测设；然后在各主点之间进行加密，按照规定桩距测设曲线的其他各桩点。

1.圆曲线测设的目的意义铁路和公路线路由于受地形、地质或其他原因的影响，经常要改变方向。

为了满足行车方便要求，需要在两直线段之间插入平面曲线把它们连接起来。

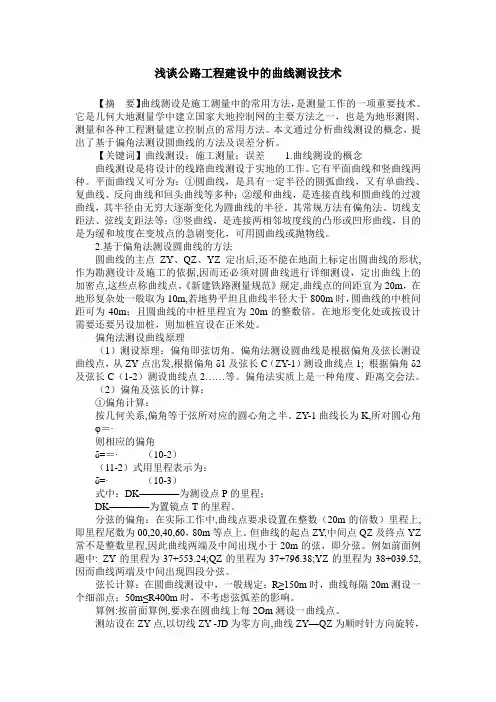

浅谈公路工程建设中的曲线测设技术【摘要】曲线测设是施工测量中的常用方法，是测量工作的一项重要技术。

它是几何大地测量学中建立国家大地控制网的主要方法之一，也是为地形测图、测量和各种工程测量建立控制点的常用方法。

本文通过分析曲线测设的概念，提出了基于偏角法测设圆曲线的方法及误差分析。

【关键词】曲线测设；施工测量；误差 1.曲线测设的概念曲线测设是将设计的线路曲线测设于实地的工作。

它有平面曲线和竖曲线两种。

平面曲线又可分为：①圆曲线，是具有一定半径的圆弧曲线，又有单曲线、复曲线、反向曲线和回头曲线等多种；②缓和曲线，是连接直线和圆曲线的过渡曲线，其半径由无穷大逐渐变化为圆曲线的半径。

其常规方法有偏角法、切线支距法、弦线支距法等；③竖曲线，是连接两相邻坡度线的凸形或凹形曲线，目的是为缓和坡度在变坡点的急剧变化，可用圆曲线或抛物线。

2.基于偏角法测设圆曲线的方法圆曲线的主点ZY、QZ、YZ定出后,还不能在地面上标定出圆曲线的形状,作为勘测设计及施工的依据,因而还必须对圆曲线进行详细测设，定出曲线上的加密点,这些点称曲线点。

《新建铁路测量规范》规定,曲线点的间距宜为20m，在地形复杂处一般取为10m,若地势平坦且曲线半径大于800m时，圆曲线的中桩间距可为40m；且圆曲线的中桩里程宜为20m的整数倍。

在地形变化处或按设计需要还要另设加桩，则加桩宜设在正米处。

偏角法测设曲线原理（1）测设原理：偏角即弦切角。

偏角法测设圆曲线是根据偏角及弦长测设曲线点，从ZY点出发,根据偏角δ1及弦长C（ZY-1）测设曲线点1; 根据偏角δ2及弦长C（1-2）测设曲线点2……等。

偏角法实质上是一种角度、距离交会法。

（2）偏角及弦长的计算：①偏角计算：按几何关系,偏角等于弦所对应的圆心角之半。

ZY-1曲线长为K,所对圆心角φ＝·则相应的偏角δ=＝·（10-2）（11-2）式用里程表示为：δ=· （10-3）式中：DK————为测设点P的里程；DK————为置镜点T的里程。

铁路曲线要素的测设、计算与精度分析1-1 圆曲线的测设铁路线路平面曲线分为两种类型：一种是圆曲线，主要用于专用线和行车速度不高的线路上；另一种是带有缓和曲c线的圆曲线，铁路干线上均用此种曲线。

铁路曲线测设一般分两步进行，先测设曲线主点，然后依据主点详细测设曲线。

铁路曲线测设常用的方法有：偏角法、切线支距法和极坐标法。

圆曲线（圆曲线段长度）（circular curve）线路平面方向改变时，在转向处所设置的曲率不变的曲线。

圆曲线线型由一个圆曲线组成的曲线称为单曲线；由两个或两个以上同向圆曲线组成的称为复曲线。

转向相同的两相邻曲线连同其间的直线段所组成的曲线称为同向曲线；转向相反的两相邻曲线连同其间的直线段所组成的曲线称为反向曲线。

圆曲线铁路由于复曲线会增加勘测设计、施工和养护维修的困难，降低列车运行的平稳性和旅客舒适条件，因此新建铁路一般不应设置复曲线；在困难条件下，为减少改建工程，改建既有线可保留复曲线；增建与之并行的第二线，如有充分的技术经济依据，也可采用复曲线圆曲线长度在圆曲线地段，为了克服列车在曲线上运行而产生的离心力，需设置外轨超高（参见曲线超高），当曲线半径较小时，为保证列车按强制自由内接形式通过曲线，需进行必要的轨距加宽；为了平顺地过渡曲线率、外轨超高和轨距加宽，保证行车平稳与旅客舒适，在圆曲线的两端需设置一定长度的缓和曲线；同时圆曲线的最小长度受、曲线测设、养护维修、行车平稳和旅客舒适等条件控制，因确定圆曲线和夹直线长度的理论与计算方法在力学上无大的差别，故圆曲线最小长度与夹直线最小长度采用同一标准。

圆曲线要素曲线偏角的大小影响列车在曲线上的运行阻力。

曲线半径、外轨超高、缓和曲线长度和圆曲线长度对行车速度起限制作用（参见曲线限速），因此，这此要素要根据行车速度拟定。

曲线偏角（转向角）、曲线半径R、缓和曲线长度lo、切线长度T和曲线长度L统称为曲线要素。

这些要素的确定及各曲线主点里程的推算是曲线设计的主要内容。

铁路曲线要素的测设、计算与精度分析摘要铁路线路平面曲线分为两种类型:一种是圆曲线,主要用于专用线和行车速度不高的线路上,另一种是带有缓和曲线的圆曲线,铁路干线上均用此种曲线。

曲线的五大要素,ZH(直缓点)、HY(缓圆点)、QZ(曲中点)、YH(圆缓点)、HZ(缓直点),是曲线的重要线形特征铁路曲线测设一般分两步进行,先测设曲线主点,然后依据主点详细测设曲线上的任意点。

结合本人的工作经验,就铁路圆曲线和缓和曲线上任一点坐标的计算及法向方位角的计算进行实例解析。

绪论一、工程测量学概述工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段进行的各种测量工作的学科。

工程测量的特点是应用基本的测量理论、方法、技术及仪器设备，结合具体的工程特点采川具有特殊性的施测工绘方法。

它是大地测量学、摄影测量学及普通测量学的理论与方法在程工中的具体应用。

工程建设一般可分为：勘测设计、建设施工、生产运营三个阶段。

勘测设计阶段的测量主要任务是测绘地形图。

测绘地形图是在建立测绘控制网的基础上进行大比例尺地面测图或航空摄影测量。

建设施工阶段的测量主要任务是按照设计要求，在实地准确地标定建筑物或构筑物各部分的平而位置和高程，作为施工安装的依据(简称为标定)；是在建立仁程控制网的基础上，根据工程建设的要求进行的施工几测量。

生产运营阶段的测量主要任务是竣工验收测量和变形监测等测量工作。

工程测量按所服务的工程种类，可分为建筑工程测量、线路工程测量、桥梁与隧道工程测量、矿石工程测量、城市工程测量、水利工程测量等。

此外，还将用于大型设备的高精度定位和变形监测称为高精度工程测量;将摄影测量技术应用于工程建设称为工程摄影测量;而将自动化的全站仪或摄影仪在计算机控制下的测量系统称为三维工业测量。

测量学是研究地球的形状和大小以及确定地而(包含空中、地表、地下和海底)物体的空间位置，井将这些空间位置信息进行处理、存储、管理、应用的科学。

它是测绘学科重要的组成部分，其核心问题是研究如何测定点的空间位置。

第十二章 平曲线测设公路路线平曲线测设是公路工程测量的重要组成部分。

平曲线基本形式有：圆曲线、缓和曲线、复曲线和回头曲线等。

本章主要介绍平曲线的常规测设原理与方法，以及单曲线遇障碍的测设。

通过本章的学习，学生应能够：会用切线支距法和偏角法详细测设园曲线；理解遇障碍时曲线的测设方法；描述缓和曲线；能用切线支距法和偏角法测设带有缓和曲线段的园曲线；第一节 圆曲线主点测设在路线平曲线测设中，圆曲线是路线平曲线的基本组成部分，且单圆曲线是最常见的曲线形式。

圆曲线的测设工作一般分两步进行，先定出曲线上起控制作用的点，称为曲线的主点测设，然后在主点基础上进行加密，定出曲线上的其它各点，完整地标定出圆曲线的位置，这项工作称为曲线的详细测设。

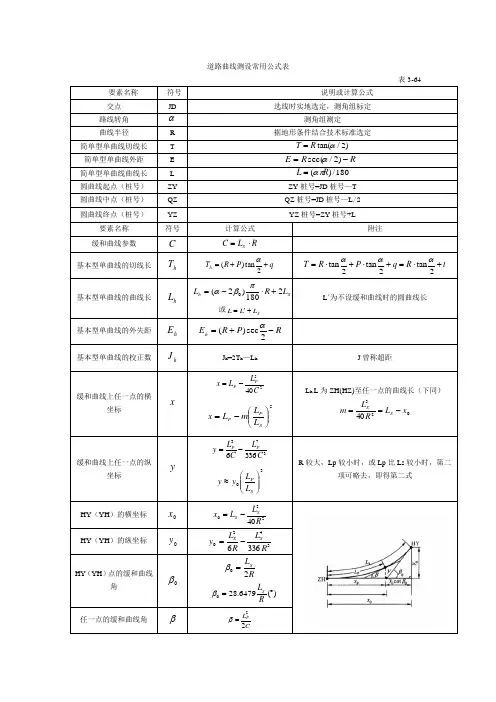

一、圆曲线测设元素的计算在图12-1中：图 12-1P 点——公路路线测量中所测定的交点JD 位置；α——路线转角；R ——圆曲线半径；A 点和B 点——直线与圆曲线的切点，即圆曲线的起点ZY 和终点YZ ； M 点——分角线与圆曲线的相交点，即圆曲线的中点QZ ； T ——圆曲线的切线长； L ——圆曲线的曲线长； E ——交点JD 至圆曲线中点M 的距离，称为外距。

根据图中的几何关系，单圆曲线元素按下列公式计算：切线长： 2tanαR T =曲线长： R L απ︒=180 （12-1）外距： )12(sec-=αR E另外，为了计算里程和校核，还应计算切曲差（超距），即两切线长与曲线长的差值。

切曲差（超距） D=2T-L二、圆曲线的主点测设单圆曲线有三个主点，即曲线起点（ZY ）、曲线中点（QZ ）和曲线终点（YZ ）。

它们是确定圆曲线位置的主要点位。

在其点位上的桩称为主点桩，是圆曲线测设的重要桩志。

1．主点里程桩号的计算在中线测时中，路线交点（JD ）的里程桩号是实际丈量的，而曲线主点的里程桩号是根据交点的里程桩号推算而得的。

其计算步骤如下：交点 JD 里程 -) T 圆曲线起点 ZY 里程 +) L 圆曲线终点 YZ 里程 -) L /2 圆曲线中点 QZ 里程 +) D /2 校核 JD 里程2．主点的测设 如图12-1所示，自路线交点JD 分别沿后视方向和前视方向量取切线长T ，即得曲线起点ZY 和曲线终点YZ 的桩位。

铁路曲线要素的测设、计算与精度分析1-1 圆曲线的测设铁路线路平面曲线分为两种类型：一种是圆曲线，主要用于专用线和行车速度不高的线路上；另一种是带有缓和曲线的圆曲线，铁路干线上均用此种曲线。

铁路曲线测设一般分两步进行，先测设曲线主点，然后依据主点详细测设曲线。

铁路曲线测设常用的方法有：偏角法、切线支距法和极坐标法。

首先介绍圆曲线的测设方法。

一、圆曲线要素计算与主点测设为了测设圆曲线的主点，要先计算出圆曲线的要素。

（一）圆曲线的主点如图1所示：图1JD——交点，即两直线相交的点；ZY——直圆点，按线路前进方向由直线进入圆曲线的分界点；QZ——曲中点，为圆曲线的中点；YZ——圆直点，按路线前进方向由圆曲线进入直线的分界点。

ZY、QZ、YZ三点称为圆曲线的主点。

（二）圆曲线要素及其计算在图1中：T——切线长，为交点至直圆点或圆直点的长度；L——曲线长，即圆曲线的长度（自ZY经QZ至YZ的圆弧长度）；E0——外矢距，为JD至QZ的距离。

T、L、E0称为圆曲线要素。

α——转向角。

沿线路前进方向，下一条直线段向左转则为α左；向右转则为α右。

R——圆曲线的半径。

α、R为计算曲线要素的必要资料，是已知值。

Α可由外业直接测出，亦可由纸上定线求得；R为设计时采用的数据。

圆曲线要素的计算公式，由图1得：α外线长T = R²tan2π（1）曲线长L = R²α²180︒α-1）外矢距E0= R（sec2式中计算L时，α以度为单位。

在已知α、R的条件下，即可按式（1）计算曲线要素。

它既可用计算器求得，亦可根据α、R由《铁路曲线测设用表》中查取。

（三）圆曲线主点里程计算主点历程计算是根据计算出的曲线要素，由一已知点里程来推算，一般沿里程增加方向由ZY→QZ→YZ进行推算。

若已知交点JD的里程，则需先算出ZY或YZ的里程，由此推算其它主点的里程。

（四）主点的测设在交点（JD）上安置经纬仪，瞄准直线Ⅰ方向上的一个转点，在视线方向上量取切线长T得ZY点，瞄准直线Ⅱ方向上一个转点，量T得YZ点；将视线转至内角平分线上量取E0，用盘左、盘右分中得QZ点。

内容：明白得线路勘测设计时期的要紧测量工作（初测操纵测量、带状地形图测绘、中线测设和纵横断面测量）；把握线路交点、转点、转角、里程桩的概念和测设方式；把握圆曲线的要素计算和主点测设方式；把握圆曲线的切线支距法和偏角法的计算公式和测设方式；了解虚交的概念和处置方式；把握缓和曲线的要素计算和主点测设方式；明白得缓和曲线的切线支距法和偏角法的计算公式和测设方式；把握线路纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方式。

重点：圆曲线、缓和曲线的要素计算和主点测设方式；切线支距法和偏角法的计算公式和测设方式；线路纵断面的基平、中平测量和横断面测量方式难点：缓和曲线的要素计算和主点测设方式；缓和曲线的切线支距法和偏角法的计算公式和测设方式。

§ 交点转点转角及里程桩的测设一、道路工程测量概述分为：线路勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。

（一）勘测设计测量 (route reconnaissance and design survey)分为：初测 (preliminary survey) 和定测 (location survey)一、初测内容：操纵测量 (control survey) 、测带状地形图(topographical map of a zone) 和纵断面图 (profile) 、搜集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。

二、定测内容：在选定设计方案的线路上进行线路中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、线路交叉、沿线设施、环境爱惜等测量和资料调查，为施工图设计提供资料。

（二）道路施工测量 (road construction survey)依照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程完工验收测量。

铁路曲线要素的测设、计算与精度分析1-1 圆曲线的测设铁路线路平面曲线分为两种类型：一种是圆曲线，主要用于专用线和行车速度不高的线路上；另一种是带有缓和曲线的圆曲线，铁路干线上均用此种曲线。

铁路曲线测设一般分两步进展，先测设曲线主点，然后依据主点详细测设曲线。

铁路曲线测设常用的方法有：偏角法、切线支距法和极坐标法。

首先介绍圆曲线的测设方法。

一、圆曲线要素计算与主点测设为了测设圆曲线的主点，要先计算出圆曲线的要素。

〔一〕圆曲线的主点如图1所示：图1JD——交点，即两直线相交的点；ZY——直圆点，按线路前进方向由直线进入圆曲线的分界点；QZ——曲中点，为圆曲线的中点；YZ ——圆直点，按路线前进方向由圆曲线进入直线的分界点。

ZY 、QZ 、YZ 三点称为圆曲线的主点。

〔二〕圆曲线要素及其计算在图1中：T ——切线长，为交点至直圆点或圆直点的长度；L ——曲线长，即圆曲线的长度〔自ZY 经QZ 至YZ 的圆弧长度〕； E 0——外矢距，为JD 至QZ 的距离。

T 、L 、E 0称为圆曲线要素。

α——转向角。

沿线路前进方向，下一条直线段向左转那么为α左；向右转那么为α右。

R ——圆曲线的半径。

α、R 为计算曲线要素的必要资料，是值。

Α可由外业直接测出，亦可由纸上定线求得；R 为设计时采用的数据。

圆曲线要素的计算公式，由图1得：外线长T=R ·tan 2α曲线长 L=R ·α·︒180π〔1〕 外矢距E 0=R 〔sec 2α-1〕式中计算L 时，α以度为单位。

在α、R 的条件下，即可按式〔1〕计算曲线要素。

它既可用计算器求得，亦可根据α、R 由?铁路曲线测设用表?中查取。

〔三〕圆曲线主点里程计算主点历程计算是根据计算出的曲线要素，由一点里程来推算，一般沿里程增加方向由ZY→QZ→YZ进展推算。

假设交点JD的里程，那么需先算出ZY或YZ的里程，由此推算其它主点的里程。

〔四〕主点的测设在交点〔JD〕上安置经纬仪，瞄准直线Ⅰ方向上的一个转点，在视线方向上量取切线长T得ZY点，瞄准直线Ⅱ方向上一个转点，量T得YZ点；将视线转至内角平分线上量取E0，用盘左、盘右分中得QZ点。
