离心式风机安装工艺标准火电工程工艺标准版本№.1 专业标准号Q/GHG-104-20-2001 工艺标准名称离心式风机安装工艺标准工艺质量标准确保工艺流程规范化、质量标准统一化，安装质量优良化序号工艺步骤施工工艺标准图示说明1 施工准备1.1 技术准备1.1.1 编写施工作业指导书按作业指导书编制要求1.1.2提出加工件(垫铁)计划数量准确齐全1.2 施工准备1.2.1 设备清点数量齐全1.2.2 基础复查基础外形尺寸符合图纸要求基础定位尺寸基础标高尺寸地脚螺栓孔及埋件数量尺寸1.2.3 垫铁布置布置合理、放置面凿平1.2.4 设备基础清理无油污、杂物1.2.5 地脚螺栓检查清理无锈蚀、油污、外观损伤叶轮旋转方向、叶符合图纸2.1片弯曲方向2.2 叶片焊缝无裂纹、砂眼、咬边及未焊透2.3 叶轮与轴配合紧密无松动2.4 叶轮晃度轴向不大于2㎜径向2.5 机壳检查无裂纹、法兰面平整、耐磨衬板牢固、平整2.6机壳进出口位置及角度与叶轮一致、符合图纸2.7 检查主轴无弯曲、加工面光洁2.8 调节档板检查无变形、损伤、动作灵活、同步固定牢固3 基础划线基础纵横中心线偏差±10㎜中心线距离偏差±3㎜地脚螺栓偏差±10㎜标高偏差±5㎜4 基架轴承座安装基架与基础纵横中心线偏差±10㎜轴承座标高偏差±5㎜轴承座水平度偏差≤0.1㎜5 风机机壳安装下半部机壳垂直度偏差符合图纸中心及标高偏差法兰面密封涂密封胶、嵌入石棉绳,螺栓紧力一致,螺栓露出长度一致6 转子安装转子标高偏差不大于±10㎜转子中心与基础中心偏差不大于±10㎜转子轴承水平度偏差不大于0.1㎜/m全长不大于0.1㎜转子与轴承座同心度偏差≤5㎜轴承座洼窝检查符合图纸轴承膨胀间隙检查符合图纸轴承推力间隙检查0.3～0.4轴承座油室清理检查清洁、无尘、锈蚀轴承冷却室水压试验严密不漏转子与机壳轴封的径向间隙2～3㎜7 集流器安装集流器与叶轮间装配符合图纸叶轮与外壳间间隙叶轮与机壳之间轴向间隙8 调节档板门安装调节挡板开启及开度开启灵活、开度一致调节挡板固定牢靠调节挡板与机2～3㎜9 电机安装电机轴瓦接触角60°～75°电机轴瓦接触面≥1点/㎝2轴承型号及间隙符合设计电动机磁力中心偏差联轴器中心找正符号验标炉3～10规定见《厂供油箱安装工艺标10 润滑油站安装准》符合《规范》(锅炉篇)炉11 分部试运7.4.1.4条规定。

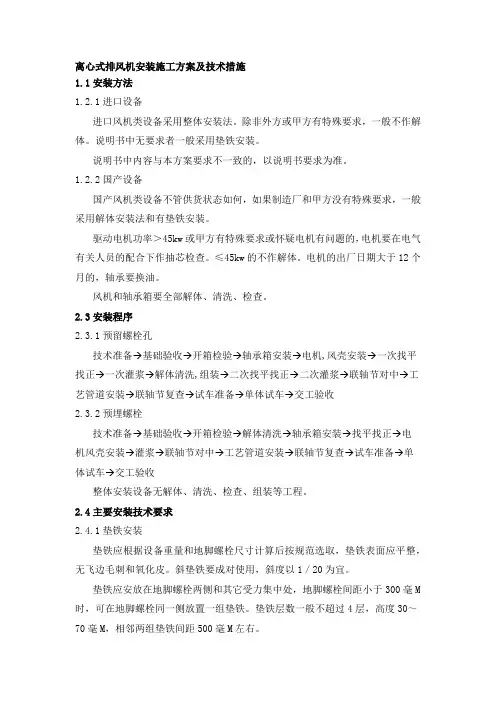

离心式排风机安装施工方案及技术措施1.1安装方法1.2.1进口设备进口风机类设备采用整体安装法。
除非外方或甲方有特殊要求，一般不作解体。
说明书中无要求者一般采用垫铁安装。
说明书中内容与本方案要求不一致的，以说明书要求为准。
1.2.2国产设备国产风机类设备不管供货状态如何，如果制造厂和甲方没有特殊要求，一般采用解体安装法和有垫铁安装。
驱动电机功率＞45kw或甲方有特殊要求或怀疑电机有问题的，电机要在电气有关人员的配合下作抽芯检查。
≤45kw的不作解体。
电机的出厂日期大于12个月的，轴承要换油。
风机和轴承箱要全部解体、清洗、检查。
2.3安装程序2.3.1预留螺栓孔技术准备→基础验收→开箱检验→轴承箱安装→电机,风壳安装→一次找平找正→一次灌浆→解体清洗,组装→二次找平找正→二次灌浆→联轴节对中→工艺管道安装→联轴节复查→试车准备→单体试车→交工验收2.3.2预埋螺栓技术准备→基础验收→开箱检验→解体清洗→轴承箱安装→找平找正→电机风壳安装→灌浆→联轴节对中→工艺管道安装→联轴节复查→试车准备→单体试车→交工验收整体安装设备无解体、清洗、检查、组装等工程。
2.4主要安装技术要求2.4.1垫铁安装垫铁应根据设备重量和地脚螺栓尺寸计算后按规范选取，垫铁表面应平整，无飞边毛刺和氧化皮。
斜垫铁要成对使用，斜度以1／20为宜。
垫铁应安放在地脚螺栓两侧和其它受力集中处，地脚螺栓间距小于300毫M 时，可在地脚螺栓同一侧放置一组垫铁。
垫铁层数一般不超过4层，高度30～70毫M，相邻两组垫铁间距500毫M左右。
垫铁与设备底座应接触均匀，用0.05毫M塞尺检查时塞入长度不得超过垫铁长（宽）度的1／3。
设备找平找正后，垫铁组应露出设备底座10～30毫M，垫铁层间要进行点焊。
安装在钢架上的垫铁要与钢架焊牢。
垫铁安装后24小时内要进行二次灌浆。
2.4.2地脚螺栓地脚螺栓应垂直安装，与预留螺栓孔四周的间距不小于15毫M，且不得挨住底部。

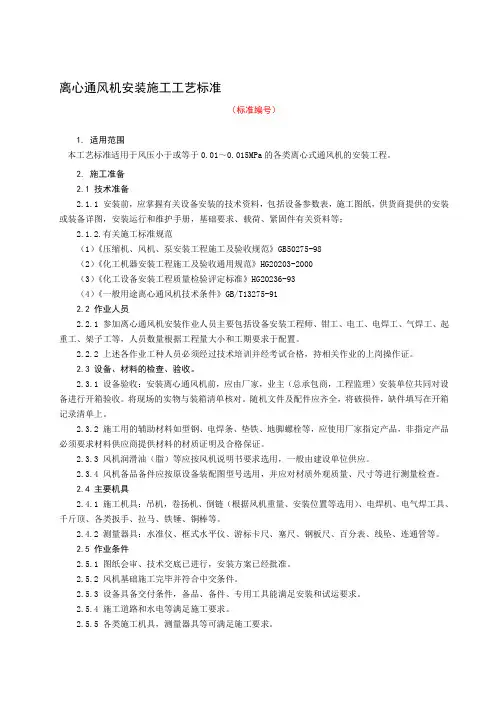

离心通风机安装施工工艺标准（标准编号）1. 适用范围本工艺标准适用于风压小于或等于0.01～0.015MPa的各类离心式通风机的安装工程。
2. 施工准备2.1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2.有关施工标准规范（1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98（2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途离心通风机技术条件》GB/T13275-912.2 作业人员2.2.1 参加离心通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求于配置。
2.2.2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2.3 设备、材料的检查、验收。
2.3.1 设备验收：安装离心通风机前，应由厂家，业主（总承包商，工程监理）安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4 主要机具2.4.1 施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
2.4.2 测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。
欢迎阅读本文档，希望本文档能对您有所帮助！通风机安装工艺标准(V907)1适用范围本标准适用于工作压力不大于5kPa、一般用途的中、低压离心式或轴流式通风机，以及同等原理的各类风机安装工程。
2施工准备2.1设备材料2.1.1安装所需的材料设备应具有出厂合格证等相关质量证明文件，风机产品说明中应包括通风机的风量、风压等性能参数、性能曲线及隔振要求，进口设备还应具有商检合格证明。
2.1.2设备、材料的名称、型号和规格与图纸要求一致。
2.1.3到场设备配件与清单一致，设备及其零、部件不得变形、损坏、锈蚀或丢失。
2.1.4其他相关材料不得有质量缺陷。
2.2机具设备2.2.1机械：卷扬机、吊车、倒链、滑轮等。
2.2.2检测仪器和工具：活动扳手、钢丝钳、线坠、钢卷尺、角尺、塞尺、水平尺、游标卡尺、水准仪、声级计、振动仪、测温仪、转速表、百分表、钳型电流表等。
2.3作业条件2.3.1施工前，对临时建筑、运输道路、照明、消防设施、主要材料、机具及劳动力等，已作出合理安排。
2.3.2吊装风机要求结构顶板施工已完成；落地式风机要求土建基础施工已完成，且强度满足安装的要求，施工现场基本具备安装条件。
2.4技术准备2.4.1设备平面布置图、系统图等施工图及设备的技术文件应齐全。
2.4.2认真熟悉图纸，编制施工方案，进行技术交底。
2.4.3参照有关专业设备图和建筑装修图，核对土建基础的位置、标高是否正确。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
2.4.4大型设备的运输及吊装应编制专项的施工方案。
3操作工艺3.1工艺流程I开箝检验1~⅜三顺曲的线名吊运I~I设备清洗检豪卜一-T隔振器安装-∣-＞亶山、风机播I—-1设备运转、验后"-I轴流风机安装I—3.2操作方法3.2.1开箱检验3.2.1.l设备开箱验收应在有关人员参加下，如有缺损、锈蚀严重或与设计要求不符，应及时由厂家更换。
3.2.1.2开箱前检查箱号、箱数以及包装情况。
离心通风机安装施工工艺标准（标准编号）1. 适用范围本工艺标准适用于风压小于或等于0.01～0.015MPa的各类离心式通风机的安装工程。
2. 施工准备2.1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2.有关施工标准规范（1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98（2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途离心通风机技术条件》GB/T13275-912.2 作业人员2.2.1 参加离心通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求于配置。
2.2.2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2.3 设备、材料的检查、验收。
2.3.1 设备验收：安装离心通风机前，应由厂家，业主（总承包商，工程监理）安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4 主要机具2.4.1 施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
2.4.2 测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。
离心风机的安装流程如下：
在安装轴承箱时，应注意在电动机末端附近有一个径向推力支座，在另一端是一个径向支座。
在支承箱底与支承箱分离的情况下，先将支座插入底脚螺栓，然后将支座上的支座固定好，再把支座固定在支座上。
注意轴承盒的定位标志或锥形销钉的定位，在确定了推力的方位后，即可到位。
如果支承箱的下部已经用螺栓与基座连接，并且已经用锥形销钉进行了定位，此时不可再次拆卸，只要将支承箱底和基座一起吊起即可。
以轴孔为基准找对主轴的水平度，轴向水平偏差和横向水平偏差均为0.05/1000。
此外，还要注意在安装时轴承档处不允许起吊，应选择空档处起吊；起吊部位应垫好软质垫物，转子起吊应保持水平，切不可倾斜起吊等。
离心通风机安装施工工艺标准（标准编号）1. 适用范围本工艺标准适用于风压小于或等于0.01～0.015MPa的各类离心式通风机的安装工程。
2. 施工准备2.1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2.有关施工标准规范（1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98（2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途离心通风机技术条件》GB/T13275-912.2 作业人员2.2.1 参加离心通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求于配置。
2.2.2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2.3 设备、材料的检查、验收。
2.3.1 设备验收：安装离心通风机前，应由厂家，业主（总承包商，工程监理）安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4 主要机具2.4.1 施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
2.4.2 测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。
离心通风机及机泵安装施工方案（一）离心通风机安装1、离心通风机出库后，运至现场安装位置，应将主轴承座将主轴拆下清洗轴承机轴承箱，然后装配好，安装就位前应将底座的切削加工面清理干净，平整放置在基础上用或对斜垫铁找正、找平。
用水平仪在主轴上测量；纵向不水平度不应超过0.2/1000，横向不水平度不应超过0.3/1000。
2、机壳组装叶轮进气口与机壳进气口的轴向间隙应为叶轮外径的1/1000，径向间隙组均匀分布。
调整时应力求尽可能间隙小一些，这样能提高风机效率。
3、电动机与主轴间联轴器的安装、找正；联轴器不同轴度：径向位移不应超过0.05mm。
倾斜位移不应超过0.2/1000。
4、安装完毕后应以手动盘车转动灵活为准，另外，通(引)风机安装完毕后一概将吸风口的调节阀的叶片处于全关位置，并在调节阀连杆边用油漆作出“关”“开”方向的字样，以及全开、全关的上止点和下止点，以免在试车时辩别不清。
（二）、机泵安装1、机泵找平工作应符合以下要求:解体安装的泵,以泵体加工面为基准,泵的纵横向水平度允许偏差为0.05mm/m.;整体安装的泵,应以进出口法兰面为基准进行找平,机泵纵向水平度为0.05mm/m;横向水平度为0.01mm/m.2、机泵找正:主动轴与从动轴连接时,联轴器两轴的对中偏差:径向位移应不大于0.03mm,轴向位移应小于0.05mm/1000 mm.3、机泵灌浆⑴地脚螺栓预留孔的灌浆工作,必须在机器的初找平、找正后进行；二次灌浆层的灌浆应在隐蔽工程检查合格、设备的最终找平、找正后24小时内进行；与二次灌浆层相接触的底座底面应光洁无油垢，无防锈漆。
⑵二次灌浆层的高度一般为30～70mm，在捣实地脚螺栓预留孔中的混凝土时，不得使地脚螺栓歪斜。
⑶二次灌浆的基础表面须用水冲洗干净并浸湿。
当环境温度低于零度时，应采取防冻措施。
灌浆时须清除基础表面的积水。
⑷二次灌浆的灌浆工作，必须连续进行，不得分次浇灌。
4、机泵试运转前应检查⑴地脚螺栓紧固完毕，二次灌浆达到设计强度，抹面工作结束。
3-8 通风机安装工艺原则本工艺原则合用于离心式和轴流式通风机旳安装。
1 施工准备1．1 施工材料1．1．1 施工材料重要有一般钢板、角钢、扁钢、铸铁垫板、混凝土、电焊条、煤油、黄油、棉纱头等。
1．1．2 施工所用材料必须合格，混凝土、电焊条应具有质量证明文献；金属板材、型材应表面平整，不得有锈蚀、裂纹等缺陷。
1．2 机具及设备1．2．1 机具及设备重要有交流电焊机、卷扬机（或汽车吊）等。
1．2．2 所用机具及设备均应完好，运转正常，并符合安全生产旳有关规定，操作人员应持证上岗并熟悉操作程序。
1．3 作业条件1．3．1 施工现场应整洁，无其他物品阻碍安装，有足够旳运送空间。
1．3．2 设备型号，设备基础应符合设计规定并办理了交接验罢手续。
1．3．3 开箱检查已进行完毕并符合规定，随设备所带资料及产品合格证齐备（进口设备必须具有国家商检部门旳检查合格证明文献）。
2 操作工艺2．1 工艺流程2．2 设备基础验收设备基础验收应有建设单位、土建施工单位和安装单位共同参与，并办理验收合格手续。
2．3 设备开箱检查2．3．1 根据设备装箱清单，查对叶轮、机壳和其他部位旳重要尺寸，进风口、出风口旳位置等应与设计相符。
2．3．2 叶轮旋转方向等应符合设备技术文献旳规定。
2．3．3 进风口、出风口应有板遮盖。
各切削加工面、机壳和转子不应有变形或锈蚀、碰损等缺陷。
2．4 现场运送2．4．1 整体安装旳风机，搬运和吊装旳绳索不得捆缚在转子和机壳或轴承盖旳吊环上。
2．4．2 现场组装旳风机、绳索旳捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚部位。
2．4．3 输送特殊介质旳通风机转子和机壳内如涂有保护层，应严加保护，不得损伤。
2．5 安装就位2．5．1 通风机安装应符合生产厂家提供旳安装阐明及规定。
2．5．2 通风机旳进风管、出风管等装置应有单独旳支撑，并与基础或其他建筑物连接牢固，风管与风机连接时不得强迫对口，机壳不应承受其他机件旳重量。
离心通风机安装施工工艺标准（标准编号）1. 适用范围本工艺标准适用于风压小于或等于0.01～0.015MPa的各类离心式通风机的安装工程。
2. 施工准备2.1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2.有关施工标准规范（1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98（2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途离心通风机技术条件》GB/T13275-912.2 作业人员2.2.1 参加离心通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求于配置。
2.2.2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2.3 设备、材料的检查、验收。
2.3.1 设备验收：安装离心通风机前，应由厂家，业主（总承包商，工程监理）安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4 主要机具2.4.1 施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
2.4.2 测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。
2.5 作业条件2.5.1 图纸会审、技术交底已进行，安装方案已经批准。
2.5.2 风机基础施工完毕并符合中交条件。
2.5.3 设备具备交付条件，备品、备件、专用工具能满足安装和试运要求。
2.5.4 施工道路和水电等满足施工要求。
2.5.5 各类施工机具，测量器具等可满足施工要求。
3. 施工工艺3.1 工艺流程基础验收开箱检查安装初找正拆卸清洗回装二次找正.找平试运转、检查验收3.2 操作工艺3.2.1 基础验收3.2.1.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求，特别注意检查风机主体与电机基础标高是否协调。
3.2.1.2 风机安装前，应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.2.2 开箱验收3.2.2.1 按设备装箱清单，核对叶轮、机壳和其他部位的主要尺寸，进出风口的位置方向是否符合设计要求，做好检查记录。
3.2.2.2 叶轮旋转方向应符合设备技术文件的规定。
3.2.2.3 进、出口应有盖板严密遮盖，检查各切前加工面，机壳的防锈情况和转子是否发生变形或锈蚀，碰损等。
3.2.2.4 风机设备搬运应由专业起重工人指挥，使用的工具及绳索必须符合安全要求。
3.2.3 设备拆卸清洗：3.2.3.1 风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活，但叶轮直接装在电动机轴上的风机可不拆卸。
3.2.3.2 拆卸顺序拆卸轴承箱压盖检查转子位置拆卸机壳、测量气封间隙拆卸检查轴承及清洗轴承箱3.2.3.3 用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。
3.2.4 离心通风机组装：3.2.4.1 回装通常按拆卸的相反顺序进行，回装时应对叶轮、主轴、轴承、轴封等部件仔细检查，各安装尺寸如轴承顶间隙、轴封间隙等应确保达到设计图纸要求。
3.2.4.2 轴承箱的找平、调平应符合下列要求：（1）轴承箱与底座应紧密结合；（2）整体安装的轴承箱的纵向和横向安装水平偏差不应大于0.10/1000；并应在轴承箱中分面上进行测量，其纵向安装水平也可在主轴上进行测量；（3）左、右分开式轴承箱的纵向和横向安装水平，以及轴承孔对主轴轴线在水平面的对称度应符合下列要求：①每个轴承箱中分面的纵向安装水平偏差不应大于0.04/1000；②每个轴承箱中分面的横向安装水平偏差不应大于0.08/1000；③主轴轴颈处的安装水平偏差不应大于0.04/1000；④轴承孔对主轴轴线在水平面内的对称度偏差不应大于0.06mm，可测量轴承箱两侧密封径向间隙之差不应大于0.06mm。
3.2.4.3 具有滑动轴承的通风机，除应符合本标准第 3.2.4.2的规定外，尚应使轴瓦与轴颈的接触弧度及轴向接触长度、轴承间隙和压盖过盈量均符合设备技术文件的规定，当不符合规定时，应进行修刮和调整。
当无规定时，应符合下列要求：（1）轴瓦表面与轴颈接触应均匀；接触弧面不应小于60°；接触面和非接触面之间不应有明显的界限。
轴向接触长度不应小于轴瓦长度的80%；（2）轴承推力瓦与主轴推力盘的接触应均匀，其接触面面积不应小于止推面积的70%；（3）轴瓦与轴颈之间的径向总间隙为轴颈直径的2/1000～3/1000；（4）轴瓦与压盖之间的过盈量宜为0.03～0.06mm。
3.2.4.4 机壳组装时，应以转子轴线为基准找正机壳的位置；机壳进风口或密封圈与叶轮进口圈的轴向插入深度和径向间隙应调整到设备技术文件规定的范围内，同时尚应使机壳后侧板轴孔与主轴同轴，并不得碰刮。
当设备技术文件无规定时，轴向插入深度应为叶轮外径的10/1000；径向间隙应均匀，其间隙值应为叶轮外径的 1.5/1000～3/1000（外径小者取大值）。
高温风机尚应预留热膨胀量。
3.2.5 风机安装：3.2.5.1 风机设备安装就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。
将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
3.2.5.2 整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。
3.2.5.3 整体安装风机吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。
设备安装好后同一组装铁应点焊在一起，以免受力时松动。
3.2.5.4 风机安装在无减震器支架上，应垫上4～5mm厚的橡胶板，找平找正后固定牢。
3.2.5.5 风机安装在有减震器的机座上时，地面要平整，各组减震器承受的荷载压缩量应均匀，不偏心，安装后采取保护措施，防止损坏。
安装在减震机座上通风机的吊装方式见图 3.2.5.5。
图3.2.5.5 通风机的吊装示意图3.2.5.6 通风机的机轴必须保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同一直线上。
3.2.5.7 通风机与电动机用三角皮带传动时进行找正，以保证电动机与通风机的轴线互相平行，并使两个皮带轮的中心线相重合。
三角皮带拉紧程度一般可用手敲打已装好的皮带中间，以稍有弹跳为准。
3.2.5.8 通风机与电动机安装皮带轮时，操作者应紧密配合，防止将手碰伤。
挂皮带时不要把手指入皮带轮内，防止发生事故。
3.2.5.9 风机与电动机的传动装置外露部分应安装防护罩，风机的吸入口或吸入管直通大气时，应加装保护网或其它安全装置。
3.2.5.10 通风机出口的接出风管应顺叶轮旋方向接出弯管。
在现场条件允许的情况下，应保证出口至弯管的距离A大于或等于风口出口长边尺寸 1.5～2.5倍（图 3.2.5.10（1））。
如果受现场条件限制达不到要求，应在弯管内设导流叶片弥补（见图 3.2.5.10（2））图3.2.5.5（1）图3.2.5.5（2）3.2.4.11 现场组装的风机、绳索的捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚部位。
通风机散装部件的吊装方式见图 3.2.4.11。
（a）吊索装整机；（b）吊装机罩；（c）吊装传动机构；（d）吊装机座图3.2.4.113.2.5.12 输送特殊介质的通风机转子和机壳内如涂有保护层、应严加保护、不得损坏。
3.2.6 试车与验收3.2.6.1 试车前准备（1）检查安装记录,确认安装数据正确.（2）轴承箱清洗并检查合格,按规定加注润滑油(脂);润滑,冷却水系统正常。
（3）盘车灵活，不得偏重，卡涩现象。
（4）安全防护装置齐全牢固。
（5）进气调节风门开度0～5°，出口全开。
（6）电机单机试运转，并确定旋转方向正确。
3.2.6.2 试车（1）按操作规程启动电机，各部位无异常现象和摩擦声响，方可继续运转，风机在小负荷下运行时间不应小于20min，小负荷运转正常后，逐渐开大进气风门，直至规定的负荷为止。
（2）轴承温度、振动，出口风压、风量、电流等，继续运行4h，并作好记录。
（3）检查轴承温升，滚动轴承温度不得超过环境温度40℃，其最高温度不得超过80℃；滑动轴承温度不超过70℃。
（4）查风机振动，振动不超过设计和规范要求。
3.2.6.3 验收（1）经过连续负荷运行4h，各项技术指标均达到设计要求或能满足生产需要。
（2）设备达到完好标准（3）安装记录齐全、准确。
3.2.7 常见故障与处理，见表 3.2.7。
表3.2.7 常见故障主要处理办法序号故障现象故障原因主要处理办法1 机组振动叶轮铆钉松动或叶轮变形修理或更换叶轮机壳、轴承箱连接螺栓或地脚螺栓松动紧固螺栓叶轮与风机摩擦解体检查摩擦部位并消除风机与电机对中不良进行对中检查转子不平衡转子进行平衡校验轴承严重磨损修理或更换轴承转子的叶轮、联轴器、皮带轮与轴联接松动调整联接部位2 轴承温度高润滑油脂变质更换润滑油脂轴承磨损或装配不当间隙不合适调整修理轴承机体不水平，轴向负荷大调整水平冷却水系统堵塞清洗检查冷却水系统润滑脂过量减少润滑脂3 电机超负荷流量超过额定值调整风机流量风机输送介质密度增大或压力过高调整工艺指标电机输入电压过低或单相断电检查电系统4. 质量要求和质量检查4.1 保证项目（1）设备安装前必须有；机器出厂合格证明书，及技术文件。
检验方法：检查技术文件和资料（2）设备基础经中间交接并复检查合格。
检验方法：检查中间交接及复查记录。
（3）设备及零部件齐全、无缺件、损坏或锈蚀，需要解体检查时，拆卸的零部件经清洗、检查合格后才能进行装配。
检验方法：观察检查（4）具有完整的施工记录检验方法：检查施工记录（5）试运转时叶轮旋转方向必须正确。
经不少于2小时的运转后，滑动轴承温升不超过35oC，最高温度不超过70oC；滚动轴承温升不超过40oC，最高温度不超过80oC。
检验方法：检查试运转记录或试车检验记录。
4.2 基本项目（1）机器底座垫铁配置和焊接应符合以下规定；合格：垫铁规格、位置、高度符合规范要求，与基础接触均匀、无松动、找正后定位焊牢固。
