《机电传动控制》在线作业二1

《机电传动技术基础》试卷二参考答案一：判断选择题：(从下列各题备选答案中选出正确答案，每小题2分，共30分 I B 2 A 3 B 4 C 5 D 6A 7D 8C 9D 10 D II B 12 B 13 A 14 B 15 A二、阅读分析题: 1、是一台三相异步电动机降压启动的控制电路。

其工作过程：(1) 按1SB, 1KM 的线圈得电，1KM 常开触点闭合，自锁、M 的定子中接入电阻R 降压启动。

KT 的线圈得电延时，KT 常开触点闭合，2KM 的线圈得电，2KM 常闭触点断开，1KM 的线圈 失电，1KM 常开触点断开，2KM 常开触点闭合，M 正常运转。

(2) 按2SB, 2KM 的线圈失电，M 停转。

三. 改错题(将图中不合理或错误或不可编程的地方改正, 四、计算题：(选做一道题，要求写出主要计算步骤及结果，共15分) 1、答案：(1)额定转矩p17x103T N = 9.55 工=9.55 -------- Nm = 1O8.2N 〃？Nn N 1500(2)直接启动时的启动电流(3) 电枢串入启动电阻后的启动电流Ra + R«d2、用F-40M 型PLC 的指令 写出其指令语句表：LD 400 LD 500 ANI 401PLS 102 LD 402 LD 501 ANI 403 OUT 210 ORBLD502 ANI 404 SFT 210 LD 405 LD 102 LD 406 RST 210 ANI 407LD 213 ORBOUT 530 OR430LD 217 OUT 430 OUT 537要求画出改好的图，6分)220022A =1000A END故 R ad >^-R a =0.99Q uu c r u而启动转矩 T'st = K t ^N I stTT _ T D其中 K,(^N =9.55K e ^N =9.55 N ~ N a此时的启动转矩T'st =K t ^N xll N =23\Nm(4)降压启动时故电源电压 U =21 N R a =2x91x0.22 = 4072.答案：(1) E 〔= 4.44耻0> = 4.44x50x320x0.023 = 1634V(1)转子绕组开路时，转子电路电流12=0,转子转速〃 =0，转子绕组电动势频 率h= L =50Hz ,故开路电压：E 20 =4.44f 2iV 2® = 4.44f 1iV 2O =4.44 x50x20x 0.023 = 102V(3) f 2 = S N f x = 0.028x50 = 1.43HzE 2N = 4.44/2A^20> = 4.44 xl.43x20x 0.023 = 0.29V五、设计题：(第1题10分，第2题15分，共25分)220-91x0.221500=\21Nm!ALD 401 OR 430 ANI 400 OUT 430 LD 402 OR 431 ANI 400 AND 430 OUT 431 LD 403 OR 432 ANI 400 AND 431 OUT 432 END2、。

吉大《机电传动与控制》在线作业二1：直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是（）。

A、由（0，no）出发的一簇向下倾斜的直线B、一簇平行于固有特性曲线的人为特性曲线C、由（0，no）出发的一簇向上倾斜的直线D、不确定答案：A2：对动力电路、大容量控制电路进行间接控制，起电机过电流保护的是（）。

A、中间继电器B、交流接触器C、负荷开关D、热继电器答案：B3：在恒转矩的变频调速系统中，常保持（）为定值。

A、UfB、f/UC、U/fD、f2U答案：C4：集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。

A、集中控制B、分散控制C、联合控制D、点动控制答案：B5：三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩（）。

A、相同B、大C、小D、无固定规律答案：A6：相对于开环系统，闭环调速可使系统的机械特性变硬，调速范围（）。

A、扩大B、减小C、不变D、不定答案：A7：在电动机主回路里，起电机过电流保护的是（）。

A、中间继电器B、交流接触器C、负荷开关D、热继电器答案：D8：带电阻性负载的单相半波可控整流电路中，控制角的移相范围是（）。

A、0～90°B、90°～180°C、0～180°D、0～45°答案：C9：时间继电器在电气图中的文字符号是（）。

A、KTB、FUC、KMD、FR答案：A10：熔断器在电气图中的文字符号是（）。

A、KTB、FUC、KMD、FR答案：B11：齿轮副的间隙会造成齿轮传动的回差，属于柔性消隙法的结构是（）。

A、调整中心距法B、选择装配法C、带锥度齿轮法D、压簧消隙结构答案：D12：反应式步进电机的基本结构是（）。

(一) 单选题1. 多速异步电动机启动时，（）。

(A)先接成高速，然后再换接成低速(B) 先接成低速，然后再换接成高速参考答案：(B)2. 一台三相异步电动机在额定负载下运行时，若电源电压突然下降，则转子转速会（）。

(A)不变(B) 上升(C) 下降参考答案：(C)3. 三相异步电动机的降压启动，目的是（）。

(A)降低启动电流(B)增大启动转矩(C)加快启动过程参考答案：(A)4. 三相异步电动机的降压启动，启动电流会（）。

(A)降低(B) 不变(C) 增加参考答案：(A)5. 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行（）。

(A)能(B) 不能参考答案：(B)6. 电动机的短路保护、长期过载保护、过电流保护，三者动作电流按从小到大排序为（）。

(A)电动机的短路保护、长期过载保护、过电流保护(B) 长期过载保护、电动机的短路保护、过电流保护(C) 长期过载保护、过电流保护、电动机的短路保护(D) 过电流保护、长期过载保护、电动机的短路保护参考答案：(C)7. 三相异步电动机断了一根电源线后，能否启动（）。

(A)能(B) 不能参考答案：(B)8.一台六极三相异步电动机，电源电压频率为，满载时转差率为0.02，则电动机的同步转速为（）。

(A)(B)(C)(D)参考答案：(C)9. 一台三相异步电动机在额定负载下运行时，若电源电压突然下降，则转矩会（）。

(A)不变(B) 上升(C) 下降参考答案：(A)10. 两个相同的110V直流接触器线圈能否串联接于220V的直流电源上运行（）。

(A)能(B) 不能参考答案：(A)11.三相异步电动机改变极对数调速，定子绕组由改成YY，调速性质属于（）。

(A)恒转矩(B) 恒功率参考答案：(B)12. 设计控制电路时，是否可以忽略触点合上或断开的瞬间动作延时（）。

(A)可以(B) 不可以参考答案：(B)13. 三相异步电动机，利用控制电压电源电压频率为50HZ，满载时转差率为0.02，则定子旋转磁场相对于转子的转速为（）。

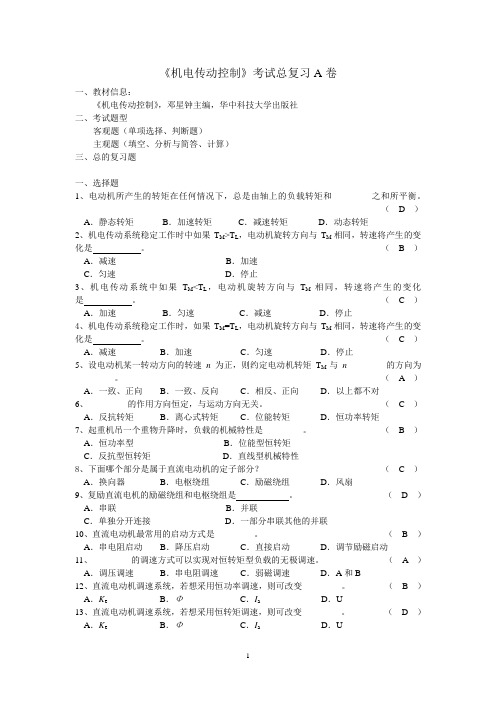

《机电传动控制》考试总复习A卷一、教材信息：《机电传动控制》，邓星钟主编，华中科技大学出版社二、考试题型客观题（单项选择、判断题）主观题（填空、分析与简答、计算）三、总的复习题一、选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。

（ D ）A．静态转矩B．加速转矩C．减速转矩D．动态转矩2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ B ）A．减速B．加速C．匀速D．停止3、机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．加速B．匀速C．减速D．停止4、机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．减速B．加速C．匀速D．停止5、设电动机某一转动方向的转速n为正，则约定电动机转矩T M与n_________的方向为_________。

（ A ）A．一致、正向B．一致、反向C．相反、正向D．以上都不对6、_________的作用方向恒定，与运动方向无关。

（ C ）A．反抗转矩B．离心式转矩C．位能转矩D．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。

（ B ）A．恒功率型B．位能型恒转矩C．反抗型恒转矩D．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？（ C ）A．换向器B．电枢绕组C．励磁绕组D．风扇9、复励直流电机的励磁绕组和电枢绕组是。

（ D ）A．串联B．并联C．单独分开连接D．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。

（ B ）A．串电阻启动B．降压启动C．直接启动D．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A．调压调速B．串电阻调速C．弱磁调速D．A和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。

【石油大学】机电传动控制-第二次在线作业试卷总分:100 得分:100第1题,1.（2.5分）绕线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩_________。

A、愈大B、愈小C、不变D、不一定正确答案:D第2题,2.（2.5分）三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会_________。

A、增加B、不变C、减小D、等于零正确答案:A第3题,3.（2.5分）绕线式三相异步电动机，转子串电阻起动时。

A、起动转矩增大，起动电流增大B、起动转矩减小，起动电流增大C、起动转矩增大，起动电流不变D、起动转矩增大，起动电流减小正确答案:D第4题,4.（2.5分）三相异步电动机带动一定负载运行时，若电源电压降低了，此时电动机转矩_________。

A、增加B、不变C、减小D、等于零正确答案:B第5题,5.（2.5分）鼠笼式异步电动机不采用_________方法启动。

A、全压启动B、逐级切除启动电阻C、延边三角形启动D、Y- Δ降压启动正确答案:B第6题,6.（2.5分）不是三相异步交流电动机固有机械特性曲线的四个特殊点。

A、理想空载点B、负载工作点C、启动工作点D、临界工作点。

正确答案:B第7题,7.（2.5分）三相交流异步电动机采用能耗制动时，应采取的方法是。

A、切断三相交流电源B、切断三相电源，并在定子二相绕组中通入交流电C、切断三相电源，并在定子二相绕组中通入直流电D、三相交流电源中任意两相反接正确答案:C第8题,8.（2.5分）不能用于交流鼠笼式异步电动机的调速控制方法是。

A、变电源频率调速B、变极对数调速C、串级调速D、变电源电压调速正确答案:C第9题,9.（2.5分）普通晶闸管导通之后，要恢复其阻断状态，应该采取的措施是。

A、阴极电流增加B、阳极电压取反C、触发控制极电压取消D、阳极电压增加正确答案:B第10题,10.（2.5分）在单闭环直流调速系统中，若要组成有静差的调速系统，则调节器应采用_________。

1.A.AB.BC.CD.D【参考答案】: D2.异步电动机旋转磁场的转向与（）有关A.电源相序B.转子转速C.电源频率【参考答案】: A3.（）的调速方式可以实现对恒转矩型负载的无极调速。

A.调压调速B.串电阻调速C.弱磁调速D.A和B【参考答案】: A4.三相异步电动机功率小于7.5KW可直接启动，功率大于7.5KW不可直接启动。

( )A.正确B.错误【参考答案】: B5.起重机吊一个重物升降时，负载的机械特性是（）A.恒功率型B.位能型恒转矩C.反抗型恒转矩D.直线型机械特性【参考答案】: B6.当电源电压恒定时，异步电动机在满载和轻载下的起动转矩是（）A.完全相同的B.完全不同的C.基本相同的【参考答案】: A7.在按钮操作的电控线路中，必须加设“零压保护”。

（）A.正确B.错误【参考答案】: B8.单电压限流型步进电动机驱动电路的优点是功率消耗小。

（）A.正确B.错误【参考答案】: B9.正常运转的直流无差调速系统，当△U=0时，系统将（）A.停止运转B.在接近给定转速下运转C.在给定转速下运转D.以上都不是【参考答案】: C10.电力传动系统稳定运行的充分必要条件是（）A.T=TLB.T=TL,且机械特性下斜C.机械特性下斜D.机械特性上翘【参考答案】: C11.A.AB.BC.CD.D【参考答案】: B12.饶线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩也愈大。

（）A.正确B.错误【参考答案】: B13.A.AB.BC.CD.D【参考答案】: A14.在控制电路中，接触器、继电器线圈能否串连连接？（）A.能B.不能C.无关系【参考答案】: B15.直流电动机的机械特性曲线是描述电机的转矩与转速关系的曲线。

（）A.正确B.错误【参考答案】: A16.交流电器的线圈能否串联使用( )A.能B.不能【参考答案】: B17.他励直流电动机的负载为恒转矩负载，如果额定运行时减少磁通，电枢电流 ( )A.增大B.减少C.不变【参考答案】: A18.三相异步电动机串电阻调速方法只适合绕线式异步电动机。

大连理工大学智慧树知到“机械设计制造及其自动化”《机电传动与控制》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.PLC的小型机的控制点一般在()点之内。

A.128B.256C.64D.322.选择电动机容量的方法一般有计算法、统计分析法和类比法。

()A.正确B.错误3.力矩电动机都做成扁平圆盘状结构。

()A.正确B.错误4.PLC中END指令用于程序结束，即表示程序终了。

()A.正确B.错误5.拖动电梯的电动机应选择()工作制电动机。

A.连续B.短时C.重复短时D.以上均不正确6.电力电子器件根据其开通与关断可控性的不同分类不包括()。

A.不可控型器件B.双极型器件C.半控型器件D.全控型器件7.直流他励电动机的制动状态分类不包括()。

A.反馈制动B.反接制动C.能耗制动D.正接制动8.电动机的调速就是在一定的负载条件下，人为地改变电动机的电路参数，以改变电动机稳定转速的一种技术。

()A.正确B.错误9.单轴机电传动系统的转矩平衡方程式中，当TM=TL时，Td=0，这表示()。

A.有动态转矩B.系统加速运转C.系统处于稳态D.系统减速运转10.晶闸管的导通和截止时间都在微秒级。

()A.正确B.错误11.一般规定电动机的外加电压不应高于或低于额定值的()。

A.2%B.5%C.8%D.10%12.单相异步电动机的定子绕组为多相，转子一般为鼠笼式。

()A.正确B.错误13.目前两相交流伺服电动机的鼠笼导条通常都用低电阻材料制成。

()A.正确B.错误14.一般以转动方向为参考来确定电动机转矩的正负。

()A.正确B.错误15.两相交流伺服电动机的控制方法不包括()。

A.幅值控制B.频率控制C.相位控制D.幅值-相位控制第2卷一.综合考核(共15题)1.选择电动机容量应根据的基本情况不包括()。

A.发热B.驱动能力C.过载能力D.启动能力2.在机床上，刀开关一般用来开断电动机的工作电流。

机电传动控制课后习题答案机电传动控制课后习题答案机电传动控制是现代工程中的重要学科，它涉及到机械、电气、电子等多个领域的知识。

学习这门课程需要掌握一定的理论知识，并能够运用所学知识解决实际问题。

为了帮助同学们更好地理解和掌握机电传动控制，下面将给出一些常见习题的答案，供大家参考。

习题一：什么是机电传动控制？答案：机电传动控制是指利用电气、电子等技术手段对机械传动系统进行控制的过程。

它通过控制电机、传感器、执行器等设备的工作状态，实现对机械传动系统的运动、力、速度等参数的控制。

习题二：机电传动控制的应用领域有哪些？答案：机电传动控制广泛应用于各个领域，如工业自动化、机器人技术、航空航天、交通运输等。

在工业自动化中，机电传动控制可以实现生产线的自动化操作；在机器人技术中，机电传动控制可以实现机器人的运动和操作；在航空航天领域中，机电传动控制可以实现飞机、航天器等的运动控制。

习题三：机电传动控制系统的组成部分有哪些？答案：机电传动控制系统主要由电机、传感器、执行器、控制器等组成。

电机负责提供动力，传感器负责感知系统的状态和参数，执行器负责执行控制指令，控制器负责控制系统的运行。

习题四：机电传动控制系统的工作原理是什么？答案：机电传动控制系统的工作原理是通过控制器对电机、传感器、执行器等设备进行控制，实现对机械传动系统的运动、力、速度等参数的控制。

控制器接收传感器反馈的信号，根据设定的控制算法计算出控制指令，然后将控制指令发送给执行器，执行器根据控制指令对机械传动系统进行控制。

习题五：机电传动控制系统的优势是什么？答案：机电传动控制系统具有以下优势：1. 精确控制：机电传动控制系统可以实现对机械传动系统的精确控制，提高系统的运动精度和稳定性。

2. 自动化操作：机电传动控制系统可以实现机械传动系统的自动化操作，提高生产效率和产品质量。

3. 灵活性：机电传动控制系统可以根据不同的需求进行灵活调整，适应不同的工作环境和工作条件。
