FANUC G/M代码各含义在机床内如何查询？
原创ywl 数控笔记
2017-12-27原文
G/M代码在机床内查询
01
进入绘图界面：
注意：必须在编辑模式情况下，才能找到~
02
进入G/M代码界面：G代码
03
进入G/M代码界面：M代码
04
结束指令界面
猜您喜欢
往期精选▼
1> NSK 轴承型号知多少？
2> 变频器密码大全，必须收藏！
3> FANUC数控机床的润滑系统剖析介绍
4> FANUC 最简单的一种备份系统方法
7> FANUC 如何禁止程序编辑介绍
8> FANUC 小黄机 PMC破解3210密码
9> 国内外机床品牌列表你听说过几个？
10>FANUC小黄机各散热风扇型号及报警
数控笔记ID: shukongbiji
主要分享交流
FANUC、Brother、等各类数控维修知识，每周实时更新维修知识及技巧；创建含金量最高的公众号！扫描下方二维码加关注，更多精彩不容错过~
精选留言
暂无...
阅读全文。
Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码".每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同组代码替换。
G97恒线速度控制取消G9810固定循环返回起始点2、代码解释:G00定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置（在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下).2。
非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序,机器轴依次停止在命令指定的位置。
3。
直线定位刀具路径类似直线切削（G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置.4. 举例N10 G0 X100 Z65G01直线插补1。
格式G01 X（U)_ Z（W）_ F_ ；直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U，W：要求移动到的位置的增量坐标值。
2。
举例①绝对坐标程序G01 X50。
Z75。
F0。
2 ;X100.；②增量坐标程序G01 U0。
0 W—75。
F0.2 ；U50.G02/G03圆弧插补（G02， G03）1。
格式G02（G03) X(U)__Z（W）__I__K__F__ ；G02(G03） X（U）__Z(W）__R__F__ ；G02 –顺时钟 (CW）凹圆G03 –逆时钟 (CCW）凸圆X, Z –在坐标系里的终点U, W –起点与终点之间的距离I， K –从起点到中心点的矢量（半径值）R –圆弧范围（最大180 度).2。
举例①绝对坐标系程序G02 X100. Z90。

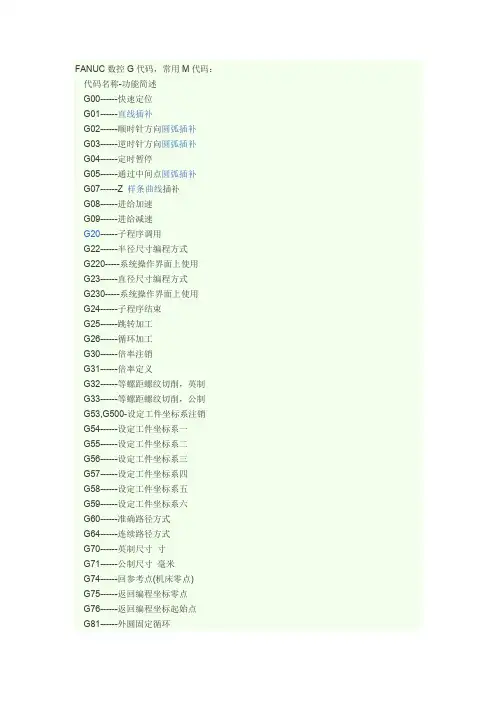

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------G31------G32------G33------G53,G500-G54------G55------G56------G57------G58------G59------G60------G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
(4)G00可以写成G0例：G00X75Z200G0U-25W-100先是X和Z同时走25快速到A点，接着ZG01—直线插补格式：G01X(U)__Z(W)__F__(mm/min)说明：(1)进给速度。
FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同G7000精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G9001(内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612恒线速度控制G97 恒线速度控制取消G98 10 固定循环返回起始点G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例①绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.G02/G03 圆弧插补 (G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟 (CW) 凹圆G03 –逆时钟 (CCW) 凸圆X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量 (半径值)R –圆弧范围 (最大180 度)。
