供热技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII技术数据及管网常识1、室内采暖达标温度18±2℃。
2、建筑面积采暖热负荷45～70W/ m2。
3、建筑面积采暖所需合理流量2.5～3.5kg/h. m2。
4、一次严寒期外网总回水温度55～70℃。
5、热网的补水量应小于热网循环量的0.5%。
6、每万平米建筑面积循环泵电机功率一般在3～5Kw。
7、供热采暖一次网供回水温差以40～50℃为宜，目前行业普遍维持在20～35℃；二次网温差以20～25℃为宜。
8、板式换热器系统阻力正常范围应在5～7 mH2O。
9、采暖单体流量合理范围应在2.5～3.5l/h ·m2。
10、主干线热水流速不大于3.5m/s。
民用建筑室内管道流速不宜大于1.2m/s。
11、热网寿命应为30年，国外为30～50年。
14、150℃以下的介质，保温好的管网，降温不大于0.5℃/Km。
15、室温升高1℃（或室外降低1℃）平均水温要增高2℃左右。
16.高温水是水温超过100℃的热水。
17.低温水是水温低于100℃的热水。
18、补水泵与循环泵的功能：补水泵的作用是向系统充满水，并保证系统总是充满水，而且要保持系统水压在一定范围；它的扬程主要取决于最高建筑物的高度且高于建筑物，流量取决与补水量。
循环泵的作用是使系统中的水以一定的流量转起来；他的流量取决于供暖面积，扬程取决于系统阻力。
19、有些循环水泵的出口阀门不能全部打开，否则会烧坏电机，怎样解决？循环水泵的出口阀门不能全开，主要是系统阻力小，网络特性曲线右移，由于流量增加造成轴功率急剧上升，因电流过高而烧坏电机，如能在系统中安装自力式流量控制阀，限制流量，增加系统阻力，出口阀即可全部打开。
20、泵在什么情况下效率最高？当泵的流量为额定流量时泵的效率最高。
泵的输入功率一般小于泵的额定功率。
21、供暖系统中有哪些地方须安装压力表和温度计？泵、除污器的出入口安装压力表；供暖设备（锅炉、换热器）的出入口安装压力表和温度计；集水器和分水器上安装压力表和温度计；22、如何从各部位压力表、温度计值，确定系统运行工况的优劣？从分水器与集水器上的压力值来判断热网资用压头的大小，从循环水泵出口压力值与供热设备出口压力值检查热源内阻大小；从集水器与分水器的温度值差看热网的运行效果；从热源设备出入口的温度值查看热源设备的出力；从换热器一、二次系统出入口温差查一次网水平失调。

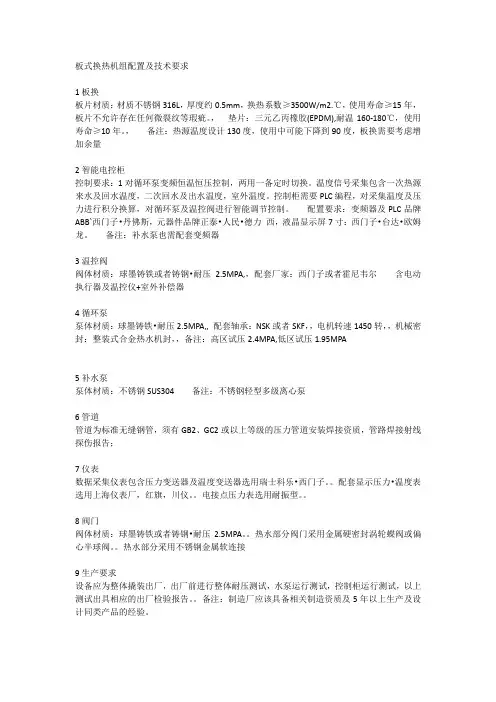

板式换热机组配置及技术要求1板换板片材质：材质不锈钢316L，厚度约0.5mm，换热系数≥3500W/m2.℃，使用寿命≥15年，板片不允许存在任何微裂纹等瑕疵。
，垫片：三元乙丙橡胶(EPDM),耐温160-180℃，使用寿命≥10年。
，备注：热源温度设计130度，使用中可能下降到90度，板换需要考虑增加余量2智能电控柜控制要求：1对循环泵变频恒温恒压控制，两用一备定时切换。
温度信号采集包含一次热源来水及回水温度，二次回水及出水温度，室外温度。
控制柜需要PLC编程，对采集温度及压力进行积分换算，对循环泵及温控阀进行智能调节控制。
配置要求：变频器及PLC品牌ABB`西门子•丹佛斯，元器件品牌正泰•人民•德力西，液晶显示屏7寸：西门子•台达•欧姆龙。
备注：补水泵也需配套变频器3温控阀阀体材质：球墨铸铁或者铸钢•耐压 2.5MPA,，配套厂家：西门子或者霍尼韦尔含电动执行器及温控仪+室外补偿器4循环泵泵体材质：球墨铸铁•耐压2.5MPA,, 配套轴承：NSK或者SKF，，电机转速1450转，，机械密封：整装式合金热水机封，，备注：高区试压2.4MPA,低区试压1.95MPA5补水泵泵体材质：不锈钢SUS304 备注：不锈钢轻型多级离心泵6管道管道为标准无缝钢管，须有GB2、GC2或以上等级的压力管道安装焊接资质，管路焊接射线探伤报告；7仪表数据采集仪表包含压力变送器及温度变送器选用瑞士科乐•西门子。
配套显示压力•温度表选用上海仪表厂，红旗，川仪。
电接点压力表选用耐振型。
8阀门阀体材质：球墨铸铁或者铸钢•耐压2.5MPA。
热水部分阀门采用金属硬密封涡轮蝶阀或偏心半球阀。
热水部分采用不锈钢金属软连接9生产要求设备应为整体撬装出厂，出厂前进行整体耐压测试，水泵运行测试，控制柜运行测试，以上测试出具相应的出厂检验报告。
备注：制造厂应该具备相关制造资质及5年以上生产及设计同类产品的经验。
全自动换热机组技术规范1.总则1.1本技术规范是为青岛经济技术开发区北部工业区热电项目所配采暖及洗澡用水全自动换热机组设备与机力通风冷却塔等设备编制的。
在本技术协议中，对设备的技术性能、技术参数、供货范围、技术服务与责任、运输卸货保管等提出了基本要求。
1.2．需方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求与适用标准，供方应提供一套满足本技术规范与所列标准要求的高质量的产品及相应的服务，对国家有关安全环保等强制性标准，务必满足其要求，对本技术规范中未提及的但在设备中必不可少的部分或者不能满足本技术规范要求而根据其它标准的部分，供方有责任在投标书中提出，并提供所根据的标准规范。
1.3如未对本技术规范提出偏差，将认为供方提供的设备完全符合本技术规范与标准的要求。
偏差（不管多少）都务必清晰地表示在投标文件附件“技术偏离表中”。
1.4供方执行本技术规范所列标准，如有矛盾时按较高标准执行。
1.5供方应保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所提供设备务必具有同类项目运行业绩并被证明是成熟产品。
1.6供方应提供自2003年1月1日至今所供运行良好的全自动换热机组400台套的业绩以证明自己能力。
1.7换热机组不得转给他人制造，否则，需方将立即终止其合同，由此给业主造成的一切缺失，由投标方全部承担。
1.8 该技术文件作为合同的附件，与合同具有同等的法律效力。
2.全自动换热机组技术性能要求及供货范围2.1设备使用寿命换热机组的使用寿命，考虑到在设备使用期间所给各工况及经受各项环境条件的综合影响，保证在规定的条件下，达到设备使用寿命30年(易损件除外)2.2要紧技术参数：2.2.1采暖用换热机组换热器型式：汽-水、管壳式换热量：0.8 MW；数量：1台汽侧工作参数：温度：300℃；压力：1.25 MPa热水供回水温度：95/75℃热水循环水泵（使用格兰富耐温120℃立式热水泵，共2台，一用一备，变频）：—循环水泵流量：40t/h；—循环水泵扬程：32m；—循环水泵功率：5.5KW；补水泵台数：2台；一用一备，变频－补水泵功率：1.5KW；－定压补水泵扬程：48m；－定压补水泵流量：4m3；补水箱：长宽高尺寸=1.0m×1.5m ×1.5m凝聚水回收泵：数量2台，扬程1.6MPa,变频操纵，一用一备2.2.2洗澡用换热机组型式：汽－水管壳式换热器数量：1台单台换热量：0.45 MW汽侧工作参数：温度：300℃；压力：1.25 MPa进出水温度：10/65℃立式热水泵，共2台，一用一备，变频操纵：—水量：8t/h；—扬程：32m；—功率：3KW；补水泵台数：2台；一用一备，变频补水泵功率：4.5KW；补水泵扬程：48m；补水泵流量：8m3；2.3要紧技术性能要求2.3.1采暖、洗澡用换热机组使用整体式汽水管壳式喘流全自动换热机组，本机组要求实现压力温度自动操纵，无人职守功能。

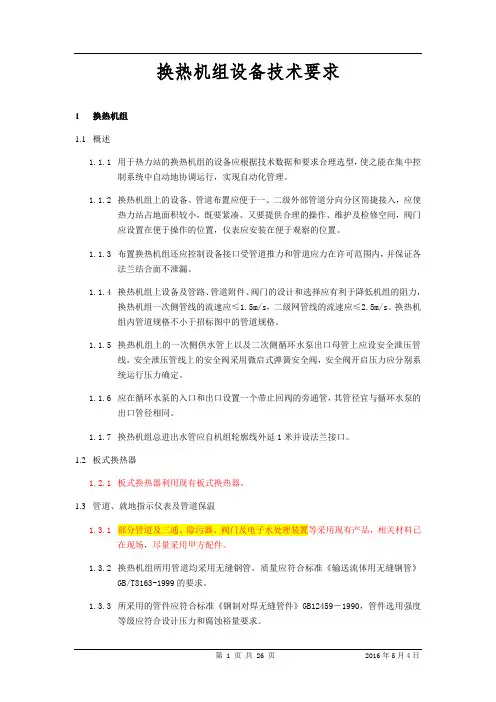

换热机组设备技术要求1换热机组1.1概述1.1.1用于热力站的换热机组的设备应根据技术数据和要求合理选型，使之能在集中控制系统中自动地协调运行，实现自动化管理。
1.1.2换热机组上的设备、管道布置应便于一、二级外部管道分向分区简捷接入，应使热力站占地面积较小，既要紧凑、又要提供合理的操作、维护及检修空间，阀门应设置在便于操作的位置，仪表应安装在便于观察的位置。
1.1.3布置换热机组还应控制设备接口受管道推力和管道应力在许可范围内，并保证各法兰结合面不泄漏。
1.1.4换热机组上设备及管路、管道附件、阀门的设计和选择应有利于降低机组的阻力，换热机组一次侧管线的流速应≤1.5m/s，二级网管线的流速应≤2.5m/s。
换热机组内管道规格不小于招标图中的管道规格。
1.1.5换热机组上的一次侧供水管上以及二次侧循环水泵出口母管上应设安全泄压管线，安全泄压管线上的安全阀采用微启式弹簧安全阀，安全阀开启压力应分别系统运行压力确定。
1.1.6应在循环水泵的入口和出口设置一个带止回阀的旁通管，其管径宜与循环水泵的出口管径相同。
1.1.7换热机组总进出水管应自机组轮廓线外延1米并设法兰接口。
1.2板式换热器1.2.1板式换热器利用现有板式换热器。
1.3管道、就地指示仪表及管道保温1.3.1部分管道及三通、除污器、阀门及电子水处理装置等采用现有产品，相关材料已在现场，尽量采用甲方配件。
1.3.2换热机组所用管道均采用无缝钢管，质量应符合标准《输送流体用无缝钢管》GB/T8163-1999的要求。
1.3.3所采用的管件应符合标准《钢制对焊无缝管件》GB12459－1990，管件选用强度等级应符合设计压力和腐蚀裕量要求。
1.3.4换热机组的阀门要求使用优质产品。
1.3.5换热机组一、二级网进出管线总关断阀门应能长期保证严密性。
阀门公称压力不应低于1.6 MPa。
1.3.6为防止远传仪表出现故障，系统上应配置必要的就地仪表，就地温度计为双金属温度计，就地压力表为弹簧管油浸式。
