离子交换树脂使用说明书 MSDS

离子交换树脂使用说明书一、化学品名称中文名称：离子交换树脂英文名称：Amberlite XAD-16二、危险性概述主要用于改变水的酸碱性，使水变软，相关危险性无描述。

三、急救措施食入：尽快彻底洗胃。

就医。

四、消防措施失火时，可用砂土、各种灭火器扑救。

五、应急处理应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。

切断火源。

建议应急处理人员戴自给正压式呼吸器，穿一般作业工作服。

尽可能切断泄漏源。

防止流入下水道、排洪沟等限制性空间。

六、操作处置与储存离子交换树脂不能露天存放，存放处的温度为0-40℃，当存放处温度稍低于0℃时，应向包装袋内加入澄清的饱和食盐水、浸泡树脂。

此外，当存放处温度过高时，不但使树脂易于脱水，还会加速阴树脂的降解。

一旦树脂失水，使用时不能直接加水，可用澄清的饱和食盐水浸泡，然后再逐步加水稀释，洗去盐分，贮存期间应使其保持湿润。

七、接触控制/个体防护身体防护：穿一般作业防护服。

手防护：戴橡胶耐油手套。

其他防护：工作现场严禁吸烟。

避免长期反复接触。

八、理化特性要避免与铁质容器、强氧化剂、油和有机溶剂等接触，以防止树脂被污染或氧化而降解。

离子交换树脂的化学性能，有离子交换、催化和形成络盐等。

再生：离子交换反应的可逆性交换的逆反应。

酸碱性：树脂在水中电离出H和OH－，表现处酸碱性。

树脂的酸碱性受PH值影响，各种树脂在使用时都有适当的PH值范围。

选择性：树脂在水中某种离子能优先交换的性能成为选择性，选择性大小用性能系数表征。

九、稳定性和反应活性交联度高的树脂的密度较高，强酸性或强碱性树脂的密度高于弱酸或弱碱性者，而大孔型树脂的密度则较低。

树脂颗粒使用时有转移、摩擦、膨胀和收缩等变化，长期使用后会有少量损耗和破碎，故树脂要有较高的机械强度和耐磨性。

十、废弃处置废旧树脂不要随意处理，要放在完好的包装容器中，交由专业单位焚烧处理，以免污染环境。

每运行10～20周后，对树脂进行污染情况的检查。

阳离子交换树脂使用说明阳离子交换树脂使用说明用途:本产品重要用于高纯水的制备（尤其适用于高速混床）及用于凝结水净打扮置（HOH或MH4OH混床系统），还能用于废水处理，回收重金属；氨基酸回收；也可作催化剂。

包装：编织袋，内衬塑料袋。

塑料桶，内衬塑料袋。

使用时参考指标:1.PH范围:0142.允许温度（℃）:钠型≤120氢型≤1003.膨胀率：％（Na+→OH+）≤104.工业用树脂层高度：m1.03.05.再生液浓度：％HCL:25H2SO4:12；246.再生剂用量（按100计）:kg/m3湿树脂HCL（工业）40100H2SO4（工业）751507.再生液流速：m/h588.再生接触时间：minute:30609.正洗流速：m/h:102010.正洗时间：minute:约3011.运行流速：m/h,1525高流速：8010012.工作交换容量：mmol/l（湿树脂）≥1300重要性能指标：指标名称D001H/NaD001FCH/NaD001SCH/NaD001MBH/NaD001TR全交换容量mmol/g≥4.35/4.2体积交换容量mmol/ml≥1.60/1.80含水量5060/4555湿视密度g/ml0.740.84/0.750.85湿真密度g/ml1.161.24/1.251.28粒度（0.3151.25mm）≥95（0.451.25mm）≥95（0.631.25mm）≥95（0.711.25mm）≥95（〈0.315mm）≤1（〈0.45mm）≤1（〈0.63mm）≤1（〈0.71mm）≤1有效粒径mm0.400.700.500.750.650.90均一系数≤1.601.40磨后圆球率≥95外观浅棕色或灰褐色不透亮球状颗粒浅棕色或灰褐色不透亮球状颗粒浅棕色或灰褐色不透亮球状颗粒浅棕色或灰褐色不透亮球状颗粒出厂型式NaNaNaNa用途通用浮动床双层床混床三层床一、树脂的运输和贮存：离子交换树脂内含有肯定量的水份，在运输及贮存过程中应尽量保持这部分水份。

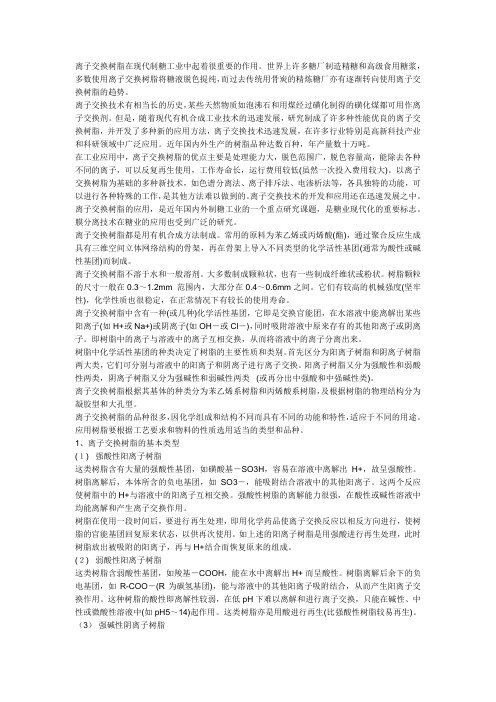

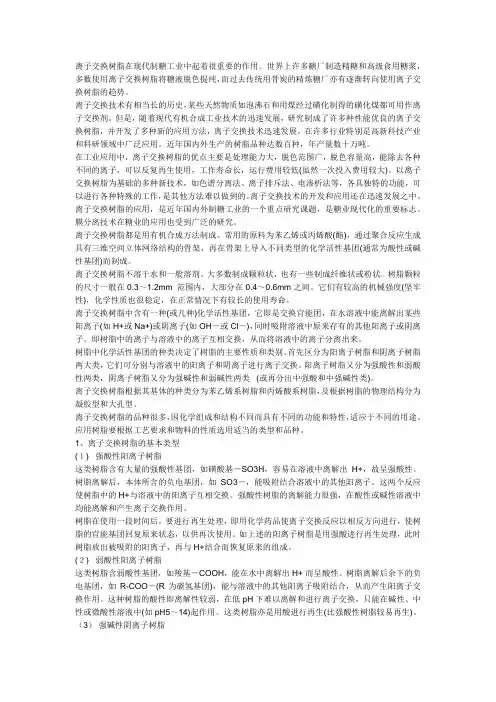

离子交换树脂在现代制糖工业中起着很重要的作用。

世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。

离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。

但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。

近年国内外生产的树脂品种达数百种，年产量数十万吨。

在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。

以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。

离子交换技术的开发和应用还在迅速发展之中。

离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。

膜分离技术在糖业的应用也受到广泛的研究。

离子交换树脂都是用有机合成方法制成。

常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。

离子交换树脂不溶于水和一般溶剂。

大多数制成颗粒状，也有一些制成纤维状或粉状。

树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。

它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。

离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl－)，同时吸附溶液中原来存有的其他阳离子或阴离子。

即树脂中的离子与溶液中的离子互相交换，从而将溶液中的离子分离出来。

树脂的储存和运输1、离子交换树脂在长期储存中，或需在停用设备内长期存放，强型树脂（强酸性和强碱性树脂）应转为盐型，弱型树脂（弱酸性和弱碱性树脂）可转为相应的氢型或游离胺型，也可转变为盐型，以保持树脂性能的稳定。

然后浸泡在洁净的水中。

停用设备若须将水排去，则应密封，以防树脂中水份散失。

2、离子交换树脂内含有一定的平衡水份，在储存和运输中应保持湿润，防止脱水。

树脂应储存在室内或加遮盖，环境温度以5°C-40°C为宜。

袋装树脂应避免直接日晒，远离锅炉、取暖器等加热装置，避免脱水。

若发现树脂已有脱水现象，切勿将树脂直接放于水中，以免干树脂遇水急剧溶胀而破碎。

应根据其脱水程度，用10%左右的食盐水慢慢加入到树脂中，浸泡数小时后用洁净水逐步稀释。

3、当环境温度在0°C或以下时，为防止树脂因内部水份结冰而崩裂，应做好保温措施，或根据气温条件，将树脂存于相应浓度的食盐水中，防止冰冻。

若发现树脂已被冻，则应让其缓慢自然解冻，切不可用机械力施于树脂。

4、长期停用而放置在交换器内的树脂，为防止微生物（如藻类、细菌等）对树脂的不可逆污染，树脂在停用前须彻底反洗，以除去运行时积聚的悬浮物质，并注意定期冲洗和换水。

或彻底反洗后采用以下措施：阴树脂：用3倍树脂体积的10%NaCl+2%NaOH混合液分两次通过树脂层，每次静止浸泡数小时，然后将其排去。

如有必要，在重新启动前用2倍树脂体积的0.2%过氧化氢（H2O2）溶液淋洗树脂层。

阳树脂：在阳离子交换器及管系内可充入0.5%的甲醛溶液，并在停用期间保持此浓度。

也可用食盐水浸泡。

在设备重新启动前用0.2%过氧化氢或0.5%甲醛溶液淋洗。

离子交换树脂的理化性能及使用指南WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】一、离子交换树脂的物理性能1.外观离子交换树脂的外观包括：颗粒的形状、颜色、完整性以及树脂中的异样颗粒和杂质等。

目前各种产品标准外观指标见表4-1。

表4-1 水处理用离子交换树脂外观2.水溶性浸出物将新树脂样品浸泡在水中，经过一定时间以后，可以在水中发现从树脂中浸出许多水溶性杂质，最明显的是聚苯乙烯系强酸性阳离子交换树脂。

一般只要有几天时间，浸泡树脂的水就呈棕色，时间越长颜色越深。

水的颜色一般是由生产中残留的低聚物和化工原料形成。

浸出物的性质一般表现如下：1）阴离子交换树脂的浸出物呈阳离子性质，其中主要有胺类和钠。

水溶性浸出物2）强酸性阳离子交换树脂的浸出物为低分子磺酸盐，这已为色谱法测定（浸出物的氧化物是硫酸根）所证明。

低分子硫酸盐可溶于水中，不断从阳树脂中释放出来，它会污染阴树脂，因此必须控制浸出物的含量。

食品工业、核工业等对树脂的水溶性浸出物有一定的限制。

随着人们对水质的不断提高，对一般工业所使用的树脂的水溶性浸出物允许量也会有所限制。

近年来，人们愈来愈重视强酸性阳离子交换树脂水溶性浸出物的危害，并要求对其进行定量测定。

因此，在新树脂投入使用初期，最好先进行1至2周期的试运行，尽量清洗树脂中的水溶性浸出物，在使用一段时间后，可取出阳树脂，进行水溶性浸出物的测定，以了解对阴树脂的污染状况。

3．含水量指单位质量树脂所含的非游离水分的多少，一般用百分数表示。

一定离子型的离子交换树脂颗粒内的含水量是树脂产品固有的性质之一。

它用单位质量的、经一定方法除去外部水分后的湿树脂颗粒内所含水分的百分数来表示。

离子交换树脂的含水量与树脂的类别、结构、酸碱性、交联度、交换容量、离子型态等因素有关。

树脂在使用中如果发生链的断裂、孔结构的变化、交换容量的下降等现象，其含水量也会随之发生变化。

国产离子交换树脂使用手册第四章离子交换树脂的基本性能离子交换树脂的基本性能包括以下几个方面，现分别简述如下：一、树脂的外观新的树脂因结构、基团、离子形态、制造工艺等因素的不同，而有黄色、褐色、白色、棕色、黑色、灰色等各种颜色，以满足具体使用中不同场合的需要。

常用水处理用的树脂外观一般为：凝胶型的苯乙烯系树脂一般为透明的淡黄色颗粒；而大孔树脂则为不透明（或微透明）颗粒；大孔苯乙烯系阳树脂一般为淡黄色或淡灰褐色颗粒，大孔苯乙烯系阴树脂为白色颗粒；丙烯酸系的树脂为白色或乳白色颗粒。

同一种树脂在不同的离子形态时会发生颜色上的变化，如001x7树脂由再生态到失效态时的颜色是由深到淡，由失效态到再生态，又由淡到深。

这种变化是可以逆转的，树脂受污染时，其颜色也会发生根本性的变化，其颜色的变化程度一般与树脂受污染的程度成正比，并且较难逆转。

因此，树脂在使用的过程中，要随时留意其颜色上的变化，以判断树脂污染的程度。

如201x7树脂受铁或有机物污染时，颜色变深甚至黑褐色。

001x7树脂受氧化剂破坏时，其树脂交联和交换基团都将被氧化，树脂的颜色也将变淡，树脂体积增大，由此树脂易碎和体积交换容量下降。

二、粒度树脂的粒度大小和均匀性，对运行的影响较大。

粒度大，比表面积就小，交换速度就慢；粒度太小，虽然交换速度快，但是，运行时的阻力又大；因此，国家标准根据不同的交换器床型（不同床型的运行流速不同）相对应的树脂型号，规定了相对较合理的粒径范围（参考国标）。

三、树脂的溶胀及转型体积改变率树脂在干燥的状态下（惰性树脂除外），遇水会迅速膨胀。

因此，当树脂脱水时，不能直接与水接触，而要用饱和的食盐水浸泡，减缓膨胀速度，防止树脂的破裂。

树脂不同的交联度，其膨胀系数也不同，体积改变率的大小与交联度成反比。

交换容量的大小与溶胀率成正比。

可交换离子价数越高，溶胀率越小。

同价离子，水合能力越强，溶胀率越大。

当然，树脂转型膨胀率的规律在实际的应用中较为复杂，因为它往往是多种离子间的交换。

离子交换树脂的使用步骤离子交换树脂是一种能够进行水处理的常用物质，我们在使用的时候一定要知道离子交换树脂的使用方法，才能正确的使用它。

1、预选。

离子交换树脂的粒度一般控制在20-35目，有些可达到50目，因此在使用前要先干燥，粉碎，过筛，通常干燥时在烘箱中进行，亦可在装有五氧化二磷、氧化钙或者浓硫酸的干燥器中进行，粉碎时不要分得过细，否则影响实验收率。

2、预处理。

强碱性离子交换树脂应先用20倍树脂体积的4%氢氧化钠水溶液处理（是树脂转化成OH型），然后用10倍体积的水洗，再用10倍量4%处理（是树脂转化成氯型），后用蒸馏水洗至中性，然后将氯型转化成OH型，再转化成氯型，后用10倍4%氢氧化钠水溶液处理。

弱碱性离子交换树脂处理时只需用10倍量蒸馏水洗即可，不必洗至中性。

3、装柱。

将处理好的树脂至于烧杯中，加水充分搅拌除掉气泡，静置几分钟待树脂大部分沉降后，倾去上层泥状颗粒；反复操作直至上层液澄清后，即可装柱。

注意要在柱子底部放1cm后的玻璃丝，用玻璃棒将其压平，将树脂倒入柱子中，还要注意防止气泡产生。

4、树脂交换。

将样品配制成一定浓度的水溶液，以适当流速通过柱子，亦可将样品溶液反复通过柱子，直到成分交换*。

用显色法检验成分是否交换*。

5、树脂洗脱。

注意亲和力弱的成分先被洗下来，常用的离子交换树脂洗脱剂有强酸、强碱、盐类、不同pH缓冲溶液、有机溶液等，可选择梯度洗脱或者单一浓度洗脱。

6、树脂再生。

离子交换树脂的使用步骤应立即采取相应措施，即在树脂储罐中加入一定量的盐水，使树脂*浸没在盐水中，有效地避免树脂的失效。

树脂在制造后不能长期储存。

正如本文所提到的，即使储存在40℃以下也需要通风。

这将减轻树脂的失效。

离子交换树脂必须根据其特性存放在不同的地方，在填充树脂之前，必须*清洁设备的每个角落。

检查每个流段，以确认安装是可靠的，树脂不会泄漏。

离子交换树脂可以根据其基体的种类分为苯乙烯系树脂和丙烯酸系树脂。

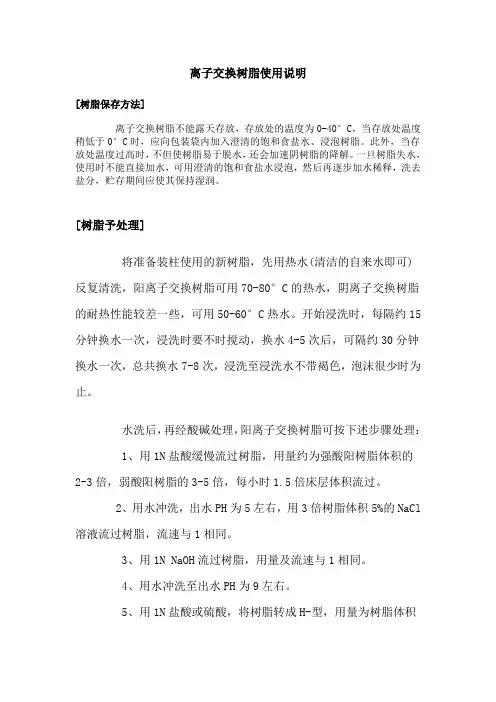

离子交换树脂使用说明[树脂保存方法]离子交换树脂不能露天存放，存放处的温度为0-40°C，当存放处温度稍低于0°C时，应向包装袋内加入澄清的饱和食盐水、浸泡树脂。

此外，当存放处温度过高时，不但使树脂易于脱水，还会加速阴树脂的降解。

一旦树脂失水，使用时不能直接加水，可用澄清的饱和食盐水浸泡，然后再逐步加水稀释，洗去盐分，贮存期间应使其保持湿润。

[树脂予处理]将准备装柱使用的新树脂，先用热水(清洁的自来水即可)反复清洗，阳离子交换树脂可用70-80°C的热水，阴离子交换树脂的耐热性能较差一些，可用50-60°C热水。

开始浸洗时，每隔约15分钟换水一次，浸洗时要不时搅动，换水4-5次后，可隔约30分钟换水一次，总共换水7-8次，浸洗至浸洗水不带褐色，泡沫很少时为止。

水洗后，再经酸碱处理，阳离子交换树脂可按下述步骤处理：1、用1N盐酸缓慢流过树脂，用量约为强酸阳树脂体积的2-3倍，弱酸阳树脂的3-5倍，每小时1.5倍床层体积流过。

2、用水冲洗，出水PH为5左右，用3倍树脂体积5%的NaCl溶液流过树脂，流速与1相同。

3、用1N NaOH流过树脂，用量及流速与1相同。

4、用水冲洗至出水PH为9左右。

5、用1N盐酸或硫酸，将树脂转成H-型，用量为树脂体积的3-5倍，流速与1相同。

6、酸流完后，用去离子水冲洗至出水PH值为6以上时，即可投入使用。

对于阴离子交换树脂水洗后的酸、碱处理次序，可采用碱→酸→碱次序，酸、碱用量及流速，强碱树脂与强酸树脂相对应，弱碱树脂与弱酸树脂相对应。

[树脂的复活处理]在离子交换树脂使用过程中，经过一段时间运转后，往往会发生出水质量逐渐下降、交换容量逐渐降低等现象。

这一般是由于树脂在运转过程中受到污染造成。

在废水和生化物质提炼中，由于成份比较复杂，树脂更易受到污染，因此应采取适当的措施进行复活处理，针对不同情况，采用不同的复活处理工艺，本公司可视具体情况进行技术指导。

强酸性阳离子交换树脂的制成与使用说明一、强酸性阳离子交换树脂的制备1.原料准备：强酸性阳离子交换树脂的主要原料是聚苯乙烯或甲基丙烯酸酯树脂，以及硫酸等强酸。

2.树脂固化：将聚苯乙烯或甲基丙烯酸酯树脂与溶解硫酸的溶剂混合，在一定温度下反应一段时间，使树脂和硫酸充分反应固化，形成强酸性交换基团。

3.去除副产物：对于固化后的树脂，需要进行洗涤去除副产物和多余的酸，以提高纯度。

4.干燥和颗粒化：将洗涤后的树脂进行干燥处理，然后通过加工设备进行颗粒化，制成所需粒径的强酸性阳离子交换树脂。

二、强酸性阳离子交换树脂的使用1.预处理：在使用前，需要对树脂进行预处理，以使其达到最佳的交换效果。

预处理包括树脂的湿化和反洗处理。

（1）湿化处理：将干燥的强酸性阳离子交换树脂用足够的水进行湿化处理，通常使用1-2倍的树脂体积的水进行混合，静置一定时间，使树脂充分吸水膨胀。

（2）反洗处理：在湿化后，需要对树脂进行反洗处理，以去除树脂表面的杂质和不规则的颗粒。

反洗一般采用水进行，要注意反洗液的流量和反洗时间，通常在树脂颗粒悬浮液达到清澈透明为止。

2.应用领域：（1）水处理：强酸性阳离子交换树脂广泛应用于水处理中的去除阳离子杂质，如硬度离子（钙、镁等）的去除，水软化、脱碳等。

（2）化学分析：强酸性阳离子交换树脂用于化学分析中，例如可以通过树脂柱将样品中的金属离子分离提取，以便进行进一步的分析和检测。

（3）生物制药：强酸性阳离子交换树脂在生物制药中具有重要的应用，用于药物的纯化和分离。

3.注意事项：（1）避免强酸性阳离子交换树脂与强碱溶液接触，避免交换基团被碱取代。

（2）在使用过程中，要注意树脂柱的维护和保养。

定期检查树脂颗粒的状况，及时更换老化或失效的树脂。

总结：强酸性阳离子交换树脂的制备和使用是一个复杂的过程，涉及到原料准备、树脂固化、洗涤去除副产物等步骤，以及预处理和具体应用领域的操作。

在实际使用中，需要注意交换树脂的保养和维护，以保证其正常使用效果。
