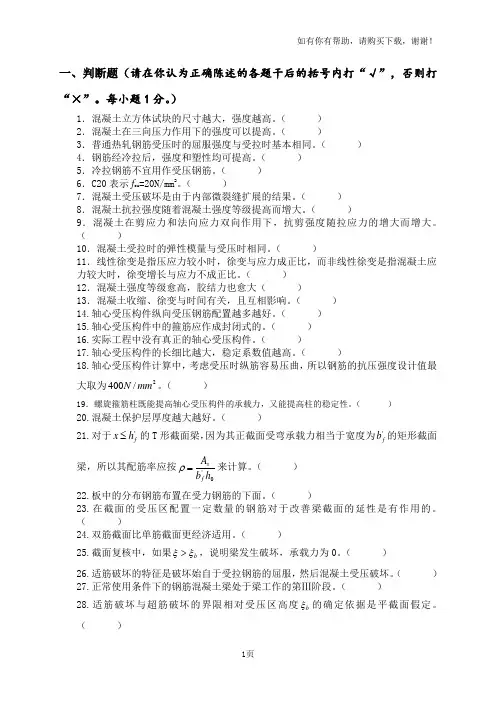

一、判断题（请在你认为正确陈述的各题干后的括号内打“√”，否则打“×”。
每小题1分。
）1．混凝土立方体试块的尺寸越大，强度越高。
（ ）2．混凝土在三向压力作用下的强度可以提高。
（ ）3．普通热轧钢筋受压时的屈服强度与受拉时基本相同。
（ ）4．钢筋经冷拉后，强度和塑性均可提高。
（ ）5．冷拉钢筋不宜用作受压钢筋。
（ ）6．C20表示f cu =20N/mm 2。
（ ）7．混凝土受压破坏是由于内部微裂缝扩展的结果。
（ ）8．混凝土抗拉强度随着混凝土强度等级提高而增大。
（ ）9．混凝土在剪应力和法向应力双向作用下，抗剪强度随拉应力的增大而增大。
（ ）10．混凝土受拉时的弹性模量与受压时相同。
（ ）11．线性徐变是指压应力较小时，徐变与应力成正比，而非线性徐变是指混凝土应力较大时，徐变增长与应力不成正比。
（ ）12．混凝土强度等级愈高，胶结力也愈大（ ）13．混凝土收缩、徐变与时间有关，且互相影响。
（ ）14.轴心受压构件纵向受压钢筋配置越多越好。
（ ）15.轴心受压构件中的箍筋应作成封闭式的。
（ ）16.实际工程中没有真正的轴心受压构件。
（ ）17.轴心受压构件的长细比越大，稳定系数值越高。
（ ）18.轴心受压构件计算中，考虑受压时纵筋容易压曲，所以钢筋的抗压强度设计值最大取为2/400mm N 。
（ ）19．螺旋箍筋柱既能提高轴心受压构件的承载力，又能提高柱的稳定性。
（ ）20.混凝土保护层厚度越大越好。
（ ）21.对于'f h x ≤的T 形截面梁，因为其正截面受弯承载力相当于宽度为'f b 的矩形截面梁，所以其配筋率应按0'h b A f s =ρ来计算。
（ ） 22.板中的分布钢筋布置在受力钢筋的下面。
（ ）23.在截面的受压区配置一定数量的钢筋对于改善梁截面的延性是有作用的。
（ ）24.双筋截面比单筋截面更经济适用。
（ ）25.截面复核中，如果b ξξ>，说明梁发生破坏，承载力为0。
《混凝土结构设计原理》思考题及习题（参考答案）第1章绪论思考题1.1钢筋混凝土梁破坏时的特点是：受拉钢筋屈服，受压区混凝土被压碎，破坏前变形较大，有明显预兆，属于延性破坏类型。
在钢筋混凝土结构中，利用混凝土的抗压能力较强而抗拉能力很弱，钢筋的抗拉能力很强的特点，用混凝土主要承受梁中和轴以上受压区的压力，钢筋主要承受中和轴以下受拉区的拉力，即使受拉区的混凝土开裂后梁还能继续承受相当大的荷载，直到受拉钢筋达到屈服强度以后，荷载再略有增加，受压区混凝土被压碎，梁才破坏。
由于混凝土硬化后钢筋与混凝土之间产生了良好的粘结力，且钢筋与混凝土两种材料的温度线膨胀系数十分接近，当温度变化时，不致产生较大的温度应力而破坏二者之间的粘结，从而保证了钢筋和混凝土的协同工作。
1.2钢筋混凝土结构的优点有：1）经济性好，材料性能得到合理利用；2）可模性好；3）耐久性和耐火性好，维护费用低；4）整体性好，且通过合适的配筋，可获得较好的延性；5）刚度大，阻尼大；6）就地取材。
缺点有：1）自重大；2）抗裂性差；3）承载力有限；4）施工复杂；5）加固困难。
1.3本课程主要内容分为“混凝土结构设计原理”和“混凝土结构设计”两部分。
前者主要讲述各种混凝土基本构件的受力性能、截面设计计算方法和构造等混凝土结构的基本理论，属于专业基础课内容；后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计，属于专业课内容。
学习本课程要注意以下问题：1）加强实验、实践性教学环节并注意扩大知识面；2）突出重点，并注意难点的学习；3）深刻理解重要的概念，熟练掌握设计计算的基本功，切忌死记硬背。
第2章混凝土结构材料的物理力学性能思考题2.1①混凝土的立方体抗压强度标准值f cu,k是根据以边长为150mm的立方体为标准试件，在(20±3)℃的温度和相对湿度为90％以上的潮湿空气中养护28d，按照标准试验方法测得的具有95％保证率的立方体抗压强度确定的。

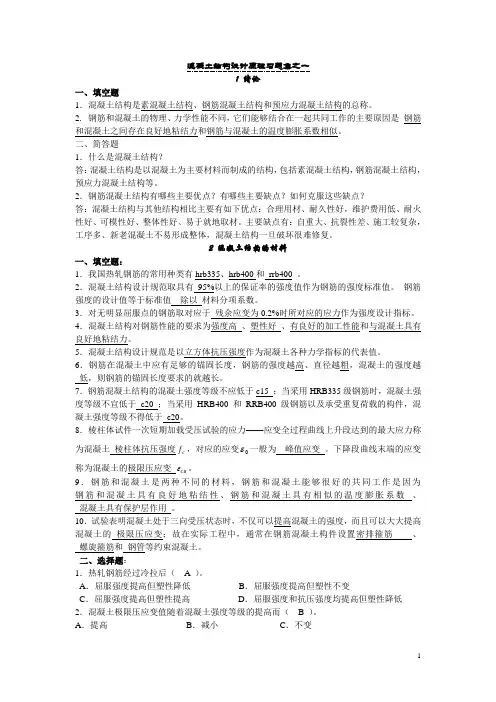

混凝土结构设计原理习题集之一1 绪论一、填空题1．混凝土结构是素混凝土结构、钢筋混凝土结构和预应力混凝土结构的总称。
2. 钢筋和混凝土的物理、力学性能不同，它们能够结合在一起共同工作的主要原因是钢筋和混凝土之间存在良好地粘结力和钢筋与混凝土的温度膨胀系数相似。
二、简答题1．什么是混凝土结构？答：混凝土结构是以混凝土为主要材料而制成的结构，包括素混凝土结构，钢筋混凝土结构，预应力混凝土结构等。
2．钢筋混凝土结构有哪些主要优点？有哪些主要缺点？如何克服这些缺点？答：混凝土结构与其他结构相比主要有如下优点：合理用材、耐久性好，维护费用低、耐火性好、可模性好、整体性好、易于就地取材。
主要缺点有：自重大、抗裂性差、施工较复杂，工序多、新老混凝土不易形成整体，混凝土结构一旦破坏很难修复。
2 混凝土结构的材料一、填空题：1．我国热轧钢筋的常用种类有hrb335、hrb400和rrb400 。
2．混凝土结构设计规范取具有95%以上的保证率的强度值作为钢筋的强度标准值。
钢筋强度的设计值等于标准值除以材料分项系数。
3．对无明显屈服点的钢筋取对应于残余应变为0.2%时所对应的应力作为强度设计指标。
4．混凝土结构对钢筋性能的要求为强度高、塑性好、有良好的加工性能和与混凝土具有良好地粘结力。
5．混凝土结构设计规范是以立方体抗压强度作为混凝土各种力学指标的代表值。
6．钢筋在混凝土中应有足够的锚固长度，钢筋的强度越高、直径越粗，混凝土的强度越低，则钢筋的锚固长度要求的就越长。
7．钢筋混凝土结构的混凝土强度等级不应低于c15 ；当采用HRB335级钢筋时，混凝土强度等级不宜低于c20 ；当采用HRB400和RRB400 级钢筋以及承受重复荷载的构件，混凝土强度等级不得低于c20。
8．棱柱体试件一次短期加载受压试验的应力——应变全过程曲线上升段达到的最大应力称为混凝土棱柱体抗压强度f，对应的应变0ε一般为峰值应变。
下降段曲线末端的应变c称为混凝土的极限压应变cuε。

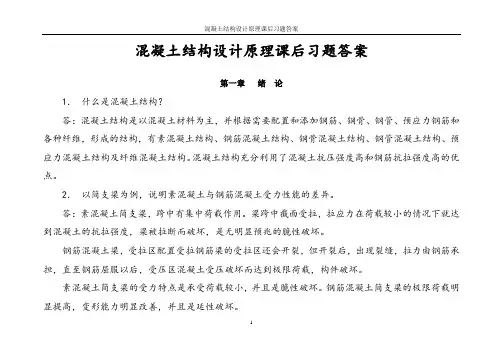

混凝土结构设计原理课后习题答案第一章绪论1．什么是混凝土结构？答：混凝土结构是以混凝土材料为主，并根据需要配置和添加钢筋、钢骨、钢管、预应力钢筋和各种纤维，形成的结构，有素混凝土结构、钢筋混凝土结构、钢骨混凝土结构、钢管混凝土结构、预应力混凝土结构及纤维混凝土结构。
混凝土结构充分利用了混凝土抗压强度高和钢筋抗拉强度高的优点。
2．以简支梁为例，说明素混凝土与钢筋混凝土受力性能的差异。
答：素混凝土简支梁，跨中有集中荷载作用。
梁跨中截面受拉，拉应力在荷载较小的情况下就达到混凝土的抗拉强度，梁被拉断而破坏，是无明显预兆的脆性破坏。
钢筋混凝土梁，受拉区配置受拉钢筋梁的受拉区还会开裂，但开裂后，出现裂缝，拉力由钢筋承担，直至钢筋屈服以后，受压区混凝土受压破坏而达到极限荷载，构件破坏。
素混凝土简支梁的受力特点是承受荷载较小，并且是脆性破坏。
钢筋混凝土简支梁的极限荷载明显提高，变形能力明显改善，并且是延性破坏。
3．钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的条件是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层；（4）钢筋在混凝土中有可靠的锚固。
4．混凝土结构有什么优缺点？答：优点：（1）可模性好；（2）强价比合理；（3）耐火性能好；（4）耐久性能好；（5）适应灾害环境能力强，整体浇筑的钢筋混凝土结构整体性好，对抵抗地震、风载和爆炸冲击作用有良好性能；（6）可以就地取材。
钢筋混凝土结构的缺点：如自重大，不利于建造大跨结构；抗裂性差，过早开裂虽不影响承载力，但对要求防渗漏的结构，如容器、管道等，使用受到一定限制；现场浇筑施工工序多，需养护，工期长，并受施工环境和气候条件限制等。
5．房屋混凝土结构中各个构件的受力特点是什么？答：在房屋建筑中，永久荷载和楼面活荷载直接作用在楼板上，楼板荷载传递到梁，梁将荷载传递到柱或墙，并最终传递到基础上，各个构件受力特点如下：楼板：是将活荷载和恒荷载通过梁或直接传递到竖向支承结构（柱、墙）的主要水平构件，楼板的主要内力是弯矩和剪力，是受弯构件。

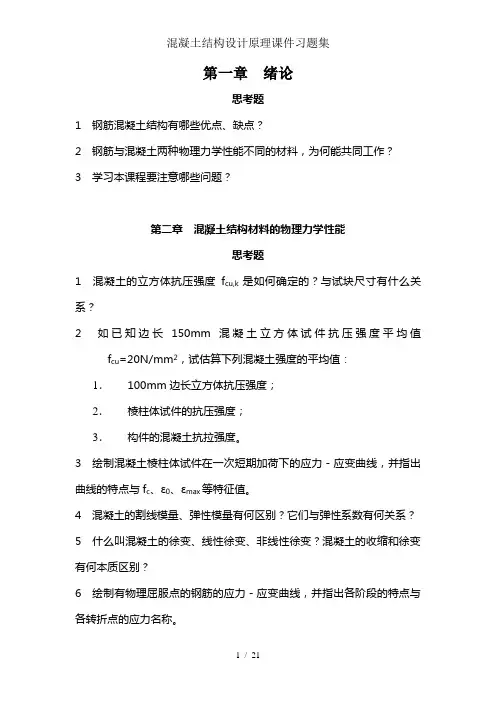

第一章绪论思考题1 钢筋混凝土结构有哪些优点、缺点？2 钢筋与混凝土两种物理力学性能不同的材料，为何能共同工作？3 学习本课程要注意哪些问题？第二章混凝土结构材料的物理力学性能思考题1 混凝土的立方体抗压强度f cu,k是如何确定的？与试块尺寸有什么关系？2如已知边长150mm混凝土立方体试件抗压强度平均值f cu=20N/mm2，试估算下列混凝土强度的平均值：1．100mm边长立方体抗压强度；2．棱柱体试件的抗压强度；3．构件的混凝土抗拉强度。
3 绘制混凝土棱柱体试件在一次短期加荷下的应力－应变曲线，并指出曲线的特点与f c、ε0、εmax等特征值。
4 混凝土的割线模量、弹性模量有何区别？它们与弹性系数有何关系？5 什么叫混凝土的徐变、线性徐变、非线性徐变？混凝土的收缩和徐变有何本质区别？6 绘制有物理屈服点的钢筋的应力－应变曲线，并指出各阶段的特点与各转折点的应力名称。
7 解释条件屈服强度、屈强比、伸长率？8 受拉钢筋锚固长度l a与哪些因素有关，如何确定？受压钢筋锚固长度为何小于l a，又有哪些要求？9 如何确定同一、非同一搭接区段，如何确定搭接长度，在同一接区段内的搭接钢筋面积有哪些要求？10 为何要在受力钢筋搭接处设置箍筋，对该处箍筋的直径和布置有何要求？11 《规范》对机械连接接头和焊接接头分别提出了哪些要求？12 一对称配筋的钢筋混凝土构件，其支座之间的距离固定不变。

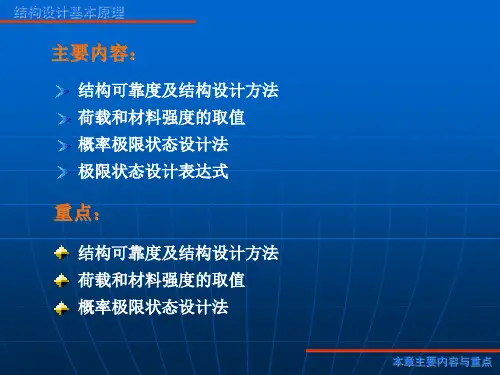

试问由于混凝土的收缩，混凝土与钢筋中将产生哪些应力？第三章按近似概率理论的极限状态设计法思考题1 结构设计的目地是什么？结构应满足哪些功能要求？2 结构的设计基准期是多少年？超过这个年限的结构是否不能再使用了？3 何谓结构的极限状态？结构的极限状态有几类？主要内容是什么？4 何谓结构的可靠性与可靠度？5 何谓结构上的作用、作用效应？何谓结构抗力？6 结构的功能函数是如何表达的？当功能函数Z＞0、Z＜0、Z＝0时，各表示什么状态？7 何谓可靠指标β与失效概率P f？两者之间的关系如何？何谓目标可靠指标与结构安全等级？8 试说明材料强度平均值、标准值、设计值之间的关系。
《结构设计原理》复习资料第一篇钢筋混凝土结构第一章钢筋混凝土结构的基本概念及材料的物理力学性能二、学习重点在本章的学习中应注意以下几个方面的问题：（1）混凝土的强度指标有哪些，以及获得它们的方法；（2）混凝土的应力应变关系曲线，弹性模量的取值方法；（3）混凝土收缩、徐变的概念及特性；（4）两类钢材的变形及强度特征；（5）锚固长度的意义；（6）钢筋混凝土结构对混凝土与钢筋的基本要求。
三、复习题（一）填空题1、在钢筋混凝土构件中钢筋的作用是替混凝土受拉或协助混凝土受压。
2、混凝土的强度指标有混凝土的立方体强度、混凝土轴心抗压强度和混凝土抗拉强度。
3、混凝土的变形可分为两类：受力变形和体积变形。
4、钢筋混凝土结构使用的钢筋，不仅要强度高，而且要具有良好的塑性、可焊性，同时还要求与混凝土有较好的粘结性能。
5、影响钢筋与混凝土之间粘结强度的因素很多，其中主要为混凝土强度、浇筑位置、保护层厚度及钢筋净间距。
6、钢筋和混凝土这两种力学性能不同的材料能够有效地结合在一起共同工作，其主要原因是：钢筋和混凝土之间具有良好的粘结力、钢筋和混凝土的温度线膨胀系数接近和混凝土对钢筋起保护作用。
7、混凝土的变形可分为混凝土的受力变形和混凝土的体积变形。
其中混凝土的徐变属于混凝土的受力变形，混凝土的收缩和膨胀属于混凝土的体积变形。
（二）判断题1、素混凝土的承载能力是由混凝土的抗压强度控制的。
………………………………【×】2、混凝土强度愈高，应力应变曲线下降愈剧烈，延性就愈好。
………………………【×】3、线性徐变在加荷初期增长很快，一般在两年左右趋以稳定，三年左右徐变即告基本终止。
………………………………………………………………………………………………【√】4、水泥的用量愈多，水灰比较大，收缩就越小。
………………………………………【×】5、钢筋中含碳量愈高，钢筋的强度愈高，但钢筋的塑性和可焊性就愈差。
第一章绪论思考题1钢筋混凝土结构有哪些优点、缺点？2钢筋与混凝土两种物理力学性能不同的材料，为何能共同工作？3学习本课程要注意哪些问题？第二章混凝土结构材料的物理力学性能思考题1混凝土的立方体抗压强度f cu,k是如何确定的？与试块尺寸有什么关系？2如已知边长150mm混凝土立方体试件抗压强度平均值f cu=20N/mm2，试估算下列混凝土强度的平均值：1．100mm边长立方体抗压强度；2．棱柱体试件的抗压强度；3．构件的混凝土抗拉强度。
3绘制混凝土棱柱体试件在一次短期加荷下的应力－应变曲线，并指出曲线的特点及f c、ε0、εmax等特征值。
4混凝土的割线模量、弹性模量有何区别？它们与弹性系数有何关系？5什么叫混凝土的徐变、线性徐变、非线性徐变？混凝土的收缩和徐变有何本质区别？6绘制有物理屈服点的钢筋的应力－应变曲线，并指出各阶段的特点及各转折点的应力名称。
7解释条件屈服强度、屈强比、伸长率？8受拉钢筋锚固长度l a与哪些因素有关，如何确定？受压钢筋锚固长度为何小于l a，又有哪些要求？9如何确定同一、非同一搭接区段，如何确定搭接长度，在同一接区段内的搭接钢筋面积有哪些要求？10为何要在受力钢筋搭接处设置箍筋，对该处箍筋的直径和布置有何要求？11《规范》对机械连接接头和焊接接头分别提出了哪些要求？12一对称配筋的钢筋混凝土构件，其支座之间的距离固定不变。
试问由于混凝土的收缩，混凝土及钢筋中将产生哪些应力？第三章按近似概率理论的极限状态设计法思考题1结构设计的目地是什么？结构应满足哪些功能要求？2结构的设计基准期是多少年？超过这个年限的结构是否不能再使用了？3何谓结构的极限状态？结构的极限状态有几类？主要内容是什么？4何谓结构的可靠性及可靠度？5何谓结构上的作用、作用效应？何谓结构抗力？6结构的功能函数是如何表达的？当功能函数Z＞0、Z＜0、Z＝0时，各表示什么状态？7何谓可靠指标β与失效概率P f？两者之间的关系如何？何谓目标可靠指标及结构安全等级？8试说明材料强度平均值、标准值、设计值之间的关系。
9试说明荷载标准值与设计值之间的关系，荷载分项系数如何取值？10承载能力极限状态表达式是什么？试说明表达式中各符号的意义？11何谓可变荷载组合系数ψc、频遇系数ψf和准永久系数ψq，三者有何有同？12论述在正常使用极限状态计算时，根据不同的设计要求，应采用哪些荷载组合？13为满足结构的耐久要求，应采取什么措施？第四章受弯构件的正截面受弯承载力思考题1混凝土弯曲受压时的极限压应变εcu取为多少？2什么叫“界限破坏”？“界限破坏”时的εcu和εs各等于多少？3为什么要掌握钢筋混凝土受弯构件正截面受弯全过程中各阶段的应力状态，它与建立正截面受弯承载力计算公式有何关系？4什么叫少筋梁、适筋梁和超筋梁？在实际工程中为什么应避免采用少筋梁和超筋梁？5什么叫配筋率，它对梁的正截面受弯承载力有何影响？6单筋矩形截面的正截面受弯承载力的最大承载力M u,max有何影响？7 双筋矩形截面受弯构件中，受压钢筋的抗压强度设计值是如何确定的？8在什么情况下可采用双筋截面梁，双筋的基本计算公式为什么要有适用条件？x≥2a’, x<2a’的双筋截面梁出现在什么情况下，这时应当如何计算？9T形截面梁的受弯承载力计算公式与单筋矩形截面及双筋矩形梁的受弯承载力计算公式有何异同点？10在正截面受弯承载力计算中，对于混凝土强度等级小于C50的构件和混凝土强度等级等于及大于C50的构件，其计算有什么区别？习题1一根钢筋混凝土简支梁，计算跨度为l0=5.7m，，承受均布荷载为26.5k N/m（已考虑荷载分项系数，但不包括梁自重）。
混凝土强度等级为C20，采用HRB400钢筋。
试确定梁的截面尺寸并计算受拉钢筋截面面积和选择钢筋。
提示：（1）根据荷载大小初选截面尺寸b×h；（2）钢筋混凝土容重为25k N/m3；（3）本题的计算结果有多种答案。
2 已知一钢筋混凝土梁b×h=300×800mm，混凝土强度等级为C25，采用热轧钢筋HRB400。
该梁在所计算截面中承受设计弯矩M=570k N·m，试分别用基本方程式和表格法计算所需受拉钢筋的截面面积，并画出该梁的截面配筋图，注明所选受力钢筋及其它构造钢筋的根数及直径。
提示：受拉钢筋的截面面积预计较大，可能需要排成二排，因此在计算h0时，可取h0=800-60=740mm。
所谓其它构造钢筋是指架立钢筋和沿截面侧边一定间隔设置的纵向构造钢筋。
3 已知一钢筋混凝土梁的截面尺寸如习题图3-1所示，混凝土强度等级为C20，钢筋采用HRB400，截面须承受弯矩设计值M=300k N ·m 。
试计算所需受拉钢筋截面面积。
提示：首先应判断中和轴位置，可假定中和轴位于ab 线处，求得与两个正方形受压区面积对应的受拉钢筋截面面积和这时截面所能承担的弯矩M*。
若M*＜M ，则中和轴位于ab 线以下，否则，位于ab 线以上，然后再根据判断出中和轴位置和受压区形状分别按相应的方法计算受拉钢筋的截面面积。
4 试计算表中所给的五种情况截面所能承担的弯矩Mu ，并分析提高混凝土强度等级、提高钢筋级别、加大截面高度和加大截面宽度这几种措施对提高截面抗弯能力的效果。
其中那种措施效果较为显5 一钢筋混凝土矩形截面简支梁，计算跨度为5m ，承受均布荷载设计值q=80kN/m ，（包括自重）。
因受建筑净空限制，梁高度h 只能取450mm ，b=200mm 。
若混凝土强度等级选C30，钢筋采用HRB400。
（1）试计算截面所需的受拉钢筋和受压钢筋的截面面积；（2HRB400（3 20）的受压钢筋（s a =35mm ），试计算所需受拉钢筋的截面面积。
提示：预计受拉钢筋要布置两排，故取h 0=h-60。
6 已知一矩形截面梁，截面尺寸b×h=300×600mm，混凝土强度等级为C30，钢筋采用HRB400，在受压区已配置了2 12受压钢筋。
N·m时，试计算所需的受拉钢筋截面面积，并选择其直径及根数。
6影响斜截面受剪性能的主要因素有哪些？7在设计中采用什么措施来防止梁的斜压和斜拉破坏？8写出矩形、T形、I形梁在不同荷载情况下斜截面受剪承载力计算公式？9连续梁的受剪性能与简支梁相比有何不同？为什么它们可以采用同一受剪承载力计算公式？10计算梁斜截面受剪承载力时应取那些计算截面？11什么是材料抵抗弯矩图？如何绘制？为什么要绘制？习题图5－1 习题图5－22 一钢筋混凝土矩形截面简支梁，其截面尺寸b=250mm，h=500mm，计算简图如习题图习题图5－2所示。
集中荷载P=90k N 中不包括梁自重，集中荷载的荷载分项系数的加权平均值为γ=1.35，自重的荷载分项系数为γG=1.2。
混凝土的强度等级为C20，箍筋及弯起钢筋均为热轧钢筋HRB335。
试按下列两种腹筋布置方案进行斜截面抗剪强度计算：（1）仅配置箍筋（要求选定箍筋直径及间距）；（2）箍筋按双肢φ6@200配置，试计算所需的弯起钢筋用量，并确定每侧各须布置几排弯起钢筋和绘出腹筋配置草图。
5－3 一简支矩形截面梁，净跨为l n=5.3m，承受均布荷载。
截面尺寸为b=200mm，h=550mm,混凝土为C20级，箍筋为热轧钢筋HPB235，若沿梁全长配置双肢φ8@120的箍筋，试计算这根梁的斜截面所能承担的剪力，和根据抗剪强度验算推算出这根梁所能承担的均布荷载（指包括荷载分项系数在内的均布荷载）。
第六章受压构件的截面承载力思考题1轴心受压普通箍筋短柱与长柱的破坏形态有何不同？轴心受压长柱的稳定系数φ如何确定？2轴心受压普通箍筋柱与螺旋箍筋柱的正截面受压承载力计算有何不同？3简述偏心受压短柱的破坏形态？偏心受压构件如何分类？4长柱的正截面受压破坏与短柱的破坏有何异同？什么是偏心受压长柱的二阶弯矩？5偏心距增大系数η是如何推导的？6怎样区分大、小偏心受压破坏的界限？7矩形截面大偏心受压构件正截面的受压承载力如何计算？8矩形截面小偏心受压构件正截面受压承载力如何计算？9怎样进行不对称配筋矩形截面偏心受压构件正截面受压承载力的设计与计算？10对称配筋矩形截面偏心受压构件大、小偏心受压破坏的界限如何区分？11怎样进行对称配筋矩形截面偏心受压构件正截面承载力的设计与计算？12什么是构件偏受压正截面承载力N u－M u的相关曲线？13怎样计算双向偏心受压构件的正截面承载力？14怎样计算偏心受压构件的斜截面受剪承载力？习题1 某层钢筋混凝土轴压柱，截面尺寸b×h=250×250mm，采用C20混凝土，纵筋采用HRB400，箍筋采用HPB235，柱计算长度l0=4.9m，柱底面的轴心压力设计值（包括自重）为N=400k N。
根据计算和构造要求，选配纵筋和箍筋。
2一圆形截面钢筋混凝土轴压柱，直径为300mm，计算长度为=4m。
混凝土为C30HRB400 16），若采用l螺旋箍（HPB235），直径为φ8，螺距为40mm，试求该柱所能承受的轴心压力。
3 一钢筋混凝土偏心受压截面，其尺寸为b=300mm，h=500mm，a =a s=35mm。
计算长度为3.9m。
混凝土强度等级为C20，受力钢筋s为热轧钢筋HRB400。
承受的设计轴向力N=300kN ，设计弯矩M=280kN·m 。
（1）试计算当采用非对称配筋时的A s 和s A '。
（2HRB4 18，试计算As 。
（3）试计算当采用对称配筋时的A s 和s A '。
（4）试比较上述三种情况的钢筋用量。
4一钢筋混凝土柱，截面为矩形，截面尺寸为b=400mm ，h=500mm ，计算长度l 0=6.8m 混凝土选用C20级，受力钢筋采用HRB400，在该柱的控制截面中作用的设计轴向压力N=300k N ，设计弯矩M =160k N ·m 时，试计算所需的A s 和s A ',并绘出截面配筋图。
5 一偏心受压构件，截面为矩形，b =350mm ，h =550mm ，s a ' =a s =40mm 。
计算长度l 0=5m 。
混凝土选用C20级，受力钢筋采用HRB400，当其控制截面中作用的设计轴向压力N=1600k N ,设计弯矩M =100k N ·m 时，试计算所需的A s 和s A ',并绘出截面配筋图。
6 某矩形水池池壁厚200mm ，a s =s a ' =25mm 。
混凝土为C20级，受力钢筋采用HRB400。
当水平控制截面中的每米长度内作用的设计轴向压力N =100k N ，设计弯矩M =65k N ·m 时，试确定所需的A s 和s A '，选定钢筋的直径和间距并绘出截面配筋图。
