REFLEXW使用指南

  • 格式：doc
  • 大小：2.22 MB
  • 文档页数：24

REFLEXW软件使用指南北京鑫衡运公司一说明本手册主要用来指导用户如何使用REFLEXW软件，它并不包括所有的细节。

如果需要了解全部细节，请参阅英文版手册。

二安装及打开软件安装软件时，只需点击setup即可。

另外，必须安装软件狗的驱动程序CbnSetup.exe,安装时也是点击即可。

打开软件时，必须将软件狗插到并口上，然后从“开始”→“程序”→“REFLEX”→ “REFLEXW”进入。

当显示出“Projectdirectory”菜单时，即可使用该软件。

（最好在桌面上建立快捷键）。

进入菜单后，建议选择菜单中的“new project”, 出现“enter name of the new project”。

输入任务名（如a1等），点击OK, 进入“Reflex_win”主菜单。

点击“Modules”, 选择各相关模块。

三输入和第一次显示GPR数据下面介绍如何输入和显示GPR数据，我们用MALA公司的RAMAC/GPR数据做例子，用其它数据时仅需改变一些选项即可。

一、输入GPR数据1.进入2D数据分析(2D-dataanalysis)2.用选项File/Open/import(文件/打开/输入)进入import(输入)菜单，此时出现REFLEXWData Import（数据输入）菜单（见右图）3.输入下列参数：input format（输入格式）：RAMACoutput format（输出格式）：16 bit integer（16 位整数）filename specification（指定文件名）：original name（原始名，举例）选择X或Y作为剖面方向（ProfileDirection）及Y或X作为剖面常数（ProfileConstant）选择道增量（traceincrement）和/或坐标（coordinates）是否从原始数据读出（从ControlOption）4.点击选项Convert to Reflex，出现一个文件打开菜单，并在任务目录下出现子目录ASCII。

你可以从该输入路径或从任何其它路径选择RAMAC文件（RD3或RAD文件），任何情况下必须有RD3和RAD文件。

选择好需要的RAMAC文件后，文件转换成REFLEXW 内置格式并保存在路径ROHDA TA下。

用选项PrimaryFile（第一文件）激活的输入数据自动显示在第一窗口中5.选择Exit退出二、显示数据1.当做完输入后,它将用标准绘图选项来显示数据,可以用选项Plot/Options(绘图/选项)来改变绘图选项,点击该选项出现Plot Options菜单(见右图)2.用于GPR数据的主要Plot Options包括:- Plotmode(绘图模式)-PointmodeScale(点模式比例)-EnergyDecay(能量衰减)-AmplitudeScale(振幅比例)Plotmode(绘图模式):缺省时使用Pointmode(点模式)PointmodeScale(点模式比例):XYScaledPlot(XY比例绘图): 数据完全显示在实际窗口中,两个比例选项Xscale和Yscale设为1。

该选项可用于小数据（几道）或将整个数据显示在主菜单中（可用Zoom选项），当不做Zooming（缩放）或数据很大时，显示分辨率非常差。

PixelPerSample（每样点像素）：每个数据点的大小显示在给定的屏幕像素点中，只能在y方向用缩放或重新改变比例。

对大型数据该选项非常有用。

PixelPerTrace（每道像素）：两道间的距离给定在屏幕的像素点中，根据实际窗口尺寸绘制每道的整个时间序列。

该选项不能用缩放，如该选项可以用在大型数据中（很多道）。

EnergyDecay（能量衰减）：RAMAC/GPR数据是原始数据，它在时间方向没有任何增益，因此为了补偿能量随时间的衰减，在没有使用增益滤波时，可以点击该选项。

AmplitudeScale（振幅比例）：该参数控制数据显示的对比度。

上图是上述参数显示的图象注意：通常数据必须进行滤波，主要滤波包括：（Static correction）静校正补偿直达波的时间延迟（y-gain）y（时间）增益（dewow）抽取平均道四用REFLEXW滤波下面介绍用REFLEXW进行滤波，它包括单滤波（第二章）和批处理（第三章）。

一、概述1.滤波选项仅用于REFLEXW格式数据，它意味着其它格式数据（像RAMAC，GSSI，SEGY等）必须首先用打开File/import输入数据，输入数据保存在子目录rohdata中。

2.滤波后的数据用相同的文件名和由处理标签给定的扩展名保存在各文件下，如：原始文件：profile1.dat; 滤波后的文件: profile1.00t(处理标签设为0)。

滤波后的数据总是保存在子目录procdata中。

3. 滤波可以用于单数据剖面或许多剖面（所谓的批处理）。

二、 单数据文件滤波下面详细介绍单数据剖面滤波，滤波顺序用以下选项：抽取平均道（subtract-mean （dewow ））静校正（static correction ）手动增益（y ）（manual gain （y ））背景去除（background removal ）它基本是GPR 数据的标准滤波顺序，关于各滤波的步骤的帮助信息，按F1在滤波菜单中看到。

1. 进入模块二维数据分析（2D-dataanalysis）2. 用选项File/open/rawdata 将数据文件载入(load)到第一窗口,然后选择要处理的数据文件。

3. 选择的数据文件显示在第一窗口（用水平分割Hor.Split ），根据分割设置选项（见选项Plot/options- 选择垂直分割Ver.Split 或水平分割Hor.Split ）,屏幕将分成垂直或水平的两个窗口(第一窗口和第二窗口),如果两个选项都不选,屏幕将只有一个窗口。

4. 用选项处理/1D 滤波（Processing/1D-Filter ）进行第一步处理5. 出现1D 滤波窗口（1D-filter window ），输入下列参数或选项：- 点击选项抽取平均道（subtract-mean （dewow ））- 进入滤波参数时间窗口（timewindow ）- 进入需要的处理标签（Processing Label ）- 开始（start ）滤波选则选项应用到举例道（apply on example trace ），可以控制输入滤波参数后的效果（滤波后的道filtered trace 和滤波后的频谱filtered spectrum ），道数（trace number ）用来决定要显示的道。

点击选项批处理（SequenceProc.），出现批处理菜单，我们将实际滤波步骤加到处理流程中。

6. 滤波后的数据显示在第二窗口中,关闭(close)滤波窗口,必须进入选项File/ChangeSecondToPrimary(文件/将第二窗口改到第一窗口),以便把滤波后的数据用做下一步处理。

7.用选项处理/静校正/切除（Processing/staticCorrection/muting）,进入第二步处理。

8.在静校正/切除窗口（StaticCorrection/muting）内选择静校正（static/correction）和子选项移动到负时间（move to negative times）。

9.出现右图的列表，你可以在该表中手动输入校准值，也可以用鼠标左键从图像中输入该值。

选项保存（save）保存校准文件，并用于以后各步骤中。

10.输入想要的处理标签（Processing label），按start开始静校正。

注意：处理标签必须与第一步不同，因为原始和处理后的数据文件文件名不能相同。

11.静校正后的数据显示在第二窗口，关闭（close）静校正窗口，使用选项File/ChangeSecondToPrimary，以便做下一步处理。

12.用选项处理/增益（Processing/Gain）做第三步处理。

13.在Gain窗口内选择手动增益（y）（manual gain（y）），出现一个列表用来输入增益值（类似于以前的静校准），同时有一个新窗口用来交互输入增益值。

14.输入想要的处理标签（Processing label），按start开始手动增益。

处理标签必须与以前文件不同。

15.手动增益处理的数据显示在第二窗口，为了做下一步处理，必须关闭（close）增益窗口进入选项File/ChangeSecondToPrimary。

16.用选项处理/2D滤波（Processing/2D-filter）进入最后滤波步骤。

17.在2D-filter窗口内选择背景去除（background removal），此时用整个数据范围决定滤波道（子选项整道whole line），输入想要的处理标签（Processing label），按start开始手动增益。

处理标签必须与以前文件不同。

18.滤波已完成，你可以用选项File/ChangeSecondToPrimary，然后在plotoption菜单内关闭选项Hor.Split, 这样只显示最终滤波后的数据。

整个处理流程用选项文件/处理流程(File/ProcessingFlow)显示。

实际文件的处理流程也可以用单独的文件保存，并用于以后的批处理中。

三、用相同的批处理对其它数据做滤波批处理可以对选定的许多剖面自动做滤波处理。

使用时必须先定义批处理步骤，然后选择数据线，最后开始进行批处理。

1.根据单个文件的滤波定义批处理为了该目的,当进入任何滤波菜单时，你必须点击选项批处理(SequenceProc.)。

打开批处理菜单（SequenceProcessing menu），用选项加入实际处理（AddActualProc.）,这样可以把实际滤波步骤加到处理流程中。

AddActualproc必须在指定滤波参数后进行，事先要关闭实际滤波菜单。

做完所有的要滤波的步骤后，必须用选项保存批处理（SaveSequence）保存实际的批处理。

该处理顺序文件可以在任何时间用载入批处理（LoadSequence）来载入。

通常实际处理步骤在处理顺序的最后加入，但也可以在任何位置加入。

此时必须点击相应的处理步骤，然后用选项删除处理（DeleteProc）来移去该处理步骤。

2.开始批处理可以在处理单个文件时进入批处理菜单，也可以用选项处理/批处理（Processing/SequenceProcessing）。

定义处理流程后，必须指定处理标签（Processing Label），然后开始批处理。

点击选项StartActualLine将处理流程应用到实际原始文件中。

合集下载

E+L DC5502莱默尔控制器中文说明书1

E+L DC5502莱默尔控制器中文说明书1

E RHARDT + LKRS52-FR5502中文操作說明书目录一、KRS 定型机布边追踪器1.功能……………………………………………………………………2.装设……………………………………………………………………3.安装……………………………………………………………………4.设定编辑………………………………………………………………5.设定DC55.. ……………………………………………………………6.操作和控制盒NT5..……………………………………………………7.最佳的设定……………………………………………………………8.错误讯息………………………………………………………………9.保养维修………………………………………………………………10.技术数据………………………………………………………………3 8 9 11 17 23 24 27 32 32二、红外线布边追踪电眼FR 5502 (数字型)1.总论……………………………………………………………………2.功能……………………………………………………………………3.装设……………………………………………………………………4.安装……………………………………………………………………5.装置设定………………………………………………………………6.操作……………………………………………………………………7.内部设定以及错误讯息………………………………………………8.保养以及维修…………………………………………………………9.配件以及备用零件……………………………………………………10.配线图…………………………………………………………………11.技术数据………………………………………………………………36 36 37 38 39 41 43 46 46 46 46三、KR 52 布边追踪器驱动马达1.安全……………………………………………………………………2.性能设计………………………………………………………………3.功能……………………………………………………………………4.组装……………………………………………………………………5.安装……………………………………………………………………..6.保养维修………………………………………………………………7.损耗品…………………………………………………………………8.配件……………………………………………………………………9.替换注意事项……………………………………………………………10.技术数据…………………………………………………………………48 48 48 50 53 54 54 54 54 60标记说明→：作业要点‖：注意事项! ：定型机布边追踪器安全操作事项构造操作说明E + L 定型机布边追踪器操作说明，由总体系统(Ａ)、个别系统(Ｂ、Ｃ、…Ｗ﹚、其他备件表(X)、参数表(Y)、图表(Z)。

ReflexW显示打标标记

ReflexW显示打标标记

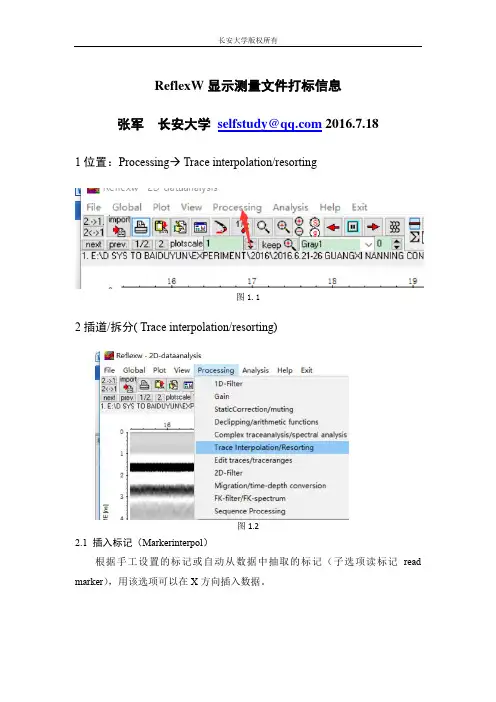

ReflexW显示测量文件打标信息张军长安大学selfstudy@ 2016.7.181位置：Processing Trace interpolation/resorting图1.12插道/拆分( Trace interpolation/resorting)图1.22.1 插入标记（Markerinterpol）根据手工设置的标记或自动从数据中抽取的标记（子选项读标记read marker），用该选项可以在X方向插入数据。
