产煤矸石烧结空心砖项目设计方案
1.2项目承办单位及地址
项目承办单位
项目地址：
1.3总投资及资金筹措
项目总投资2800万元，其中：固定资产投资2500万元，铺底流动资金300万元。
资金来源：项目承办单位自筹2300万元，贷款200万元，申请省发改委扶持资金300万元。
1.4项目提出的背景
据权威部门估计。我国共有12万家砖瓦生产企业，年产标准砖6000多亿块。取土1403亿立方米，相当于每年毁坏土地120万亩，年生产耗能6000万吨煤，占全国能耗的15%。对生态环境的破坏和能源的浪费可谓触目惊心。树立科学的发展观，更好地协调经济建设、生态平衡和环境保护等方面的关系，禁止使用实心粘土砖，发展环保、节能、节地型空心砌块、免烧砖、路面砖不仅是建筑产业现代化的需要，更是国民经济、社会环境、资源可持续发展的迫切要求。国家发改委、国土资源部、建设部、农业部联合发文《发改
办环资(2004)2450号》决定：在全国围禁止使用实心粘土砖，推广使用新型墙体建筑材料，为鼓励和发展新型墙体材料替代实心粘土砖，国务院、国家税务总局出台一系列税收优惠政策，省政府为落实墙体材料改革，决定全省第二批14个城市限时在2008年之前禁止使用实心粘土砖，而喀左县名列其中。
项目承办单位联合建筑工程高等院校和科研院所在国家发改委、国土资源部、建设部、农业部关于进一步做好禁止使用实心粘土砖的政策引导下，凭借科技人才优势培养了一批专业技术骨干，通过与国外同行的交流合作，研制出系列多功能成套砖瓦生产设备，产品通过国家权威部门的检测并己申请专利。自投放市场以来，深受用户青睐，并以良好的商业信誉被中国建材工业协会、中同砖瓦工业协会纳入会员单位，通过IS09001:2000质量管理体系认证，利废高、成型快、生产过程无“三废”，可广泛利用煤矸石、石粉、砂子等废弃资源。
1.5项目的意义和必要性
建设本项目的意义在于改变市墙体材料生产的落后局面和煤矸石利用的落后局面，为落实“国办发[1999]72号”文精神做出贡献。
1.5.1本项目的建设是墙体材料革新的需要
为了贯彻实施可持续发展战略，我国早在上世纪八十年代初期就由中央有关部、委、局联合成立了“墙改办”大力推进以实心粘土砖为革新对象的墙体材料革新和建筑节能事业。为此，国务院及下属各部、委、局下发了一系列文件采取了减免税等各种行之有效的政策措施来推动这一事业的发展。为了全面落实“国办发(1999]72号”文精神，建设部、国家经贸委、国家质量技术监督局、国家建材局又以“建住房[1999]295号”文，联合发布了《关于在住宅建设中淘汰落后产品的通知》通知中明确规定“自2000年6月1日起，各直辖市、沿海地区的大中城市和人均占有耕地不足0.8亩的省的大中城市的新建住宅，应根据当地的实际情况，逐步限时禁止使用实心粘土砖，限时截止日期为2003年6月30日”。随后，发布了限时禁止使用实心粘土砖的160个城市的，其中就有省市和喀左县。
目前，市的新建住宅仍以实心粘土砖为主，新型建筑材料除少量粉煤灰砖以外，几乎是一片空白。本项目投产后，大体上可以满足每年新建55万平方米砖混结构住宅的需要，为落实国家发布的限时禁止使用实心粘土砖规定提供物质保障。
1.5.2本项目的建设是提高煤矸石综合利用率的需要
工业废料利用率的高低，是衡量一个地区经济发展水平和现代化程度的重要标志之一。全国煤矸石年排量11188万
吨，利用量5395万吨，利用率48%。省同时期的煤矸石年排量832万吨，利用量376万吨，利用率45%，低于全国平均水平（以上数据均据1998年中国环境统计年鉴）。市同时期的煤矸石年排量667万吨，利用量不足10万吨，利用率6%，大大低于全国和省的平均水平。
本项目建成后，每年可利用煤矸石15万吨使葫芦市的煤矸石利用率达到19.5%，比现在提高13.5个百分点。2000年，市年产粘土砖21亿块，如果有1/4用煤矸石作原料每年可用煤矸石112万吨，煤矸石利用率将达到70%，将成为全国利用煤矸石的先进地区。
1.5.3本项目建成后，将使社会获得以下好处
提高建筑物的保温性能，减少取暖费。49厘米厚的煤矸石空心砖墙传热系数只有0.961W/m2·K，而同样厚度粘土砖传热系数高达1.248W/m2·K，采用煤矸石空心砖砌筑墙体，可以节约取暖能耗21%。按照东北地区一般每年每平方米建筑面积取暖费23元可节约3.50元计算年产一亿标块煤矸石空心砖用于35万平方米住宅建设，每年可节约取暖费122万元。
降低建筑造价。本项目产品的设计售价为每块空心砖(240×240×90)0.35元，折合标准砖(240×115×90)为每块售价0.175元；而实心粘土砖加墙改费每块标准砖价格为0.21元，低于实心粘土砖。据有关测算，用煤矸石空心砖砌
筑多层砖混结构住宅时，由于煤矸石空心砖比粘土砖轻29%，由此使外墙基础费用节约10.66元/平方米；煤矸石空心砖的强度最低可达到15Mpa以上，由此使部分承重墙的厚度减薄，可节约墙体费用4.9元/平方米；再加上砌筑砂浆用量的减少和砌筑劳动效率的提高，每平方米建筑造价总计可降低16元，按35万平方米多层砖混结构住宅计，可降低造价560万元。用煤矸石烧结空心砖做高建筑的填充墙，与用实心粘土砖对比，由于基础及墙体费用的节约，每平方米建筑造价估计可节约20元以上，按市年竣工框架建筑面积12万平方米计，每年可降低建筑造价240万元。此外，煤矸石烧结空心砖外观质量良好，颜色均匀，表面光滑，尺寸规整，适于做清水墙，与普通粘土墙水泥砂浆抹面喷涂饰面对比，每平方米建筑可节约外装修费约9元，按20%的建筑为清水墙计，可节约装修费108万元。三者合计，共可为市及喀左县降低建筑造价908万元。
提高建筑功能。首先是提高了抗震功能，地震是与建筑自重成正比的，由于使用煤矸石空心砖，使建筑自重比使用实心粘土砖降低29%，这就意味着使建筑物减轻了29%的地震作用力；其次是提高了居住的舒适度，在寒冷的冬季煤矸石空心砖房屋的外墙表面不结露，具有暖感；其隔音性能也优于实心粘土砖。
节约土地。每年生产7000万块煤矸石空心砖代替实心
粘土砖，可节土51万立方米，按取土挖深4米计，每年可减少毁田烧砖用地120多亩。此外，还可以减少煤矸石堆有用地约55亩。两者合计节约土地近200亩。
节约烧砖用煤。本项目所用煤矸石发热量约为200kcal/kg，可以充分利用，虽然尚需搀兑少量煤粉，但与生产粘土实心砖比较，每年可以节约烧砖用标煤约5000吨。此外，还可考虑利用含热量较高的洗矸代替部分普通煤矸石做原材料，可以做到不掺煤粉，从而使节煤量达到每年1700吨以上。
1.6资金申请报告的容、围和编制的主要原则
1.6.1资金申请报告容
对项目承办单位的承办能力和建设的必要性以及技术可行性、市场可行性、资金来源可行性、经济可行性进行研究，并做出分析结论，拟定项目技术方案，估算建设所需资金，为有关部门的决策提供依据。
1.6.2可行性研究围
技术方案仅限于厂区围工程，对外部提出技术要求。1.6.3资金申请报告编制的主要原则
确保产品质量。要求本项日产品的各项性能指标达到和超过国家标准：“GB13544—92”和“CF113545—92”的各项要求，以期达到应用本项目产品改善建筑功能和降低建筑造
烧结砖厂生产工艺流程及原理 烧结砖生产工艺过程总的来讲有原料的制备、坯体成型、湿坯干燥和成品培烧四部分组成。各部分的重要性总的概括起来说,原料是根本，成型是基础，干燥是保证，焙烧是关键。这四部分是互相依存关系。 页岩→皮带机配内燃料→锤式破碎机破碎→笼筛筛分→双轴搅拌机搅拌→陈化库陈化→双轴搅拌机搅拌(两级）→真空挤砖机挤出成型→切条→切坯→分坯→机械码窑车→回车线自然干燥→隧道窑干燥焙烧→成品出窑→成品堆场。 一、原材料 (一) 原料化学成份 评价某种物料是否能生产出烧结砖,其主要取决于它的物理性能，而化学成份对制品的性能具有间接的影响。在判断原料性能时,化学的成份分析可以作为判断的参考依据。化学分析通常测定二氧化硅、三氧化二铝、三氧化二铁、氧化 （二氧化硅)是烧结砖原料中的主要成份，钙、氧化镁、硫矸和烧失量等。SiO ２ 含量在55～70%之间,超过此含量时,原料的塑性大为降低制品的强度极限。Aｌ O３（三氧化二铝）在制品原料中的含量以１0~20%为宜，低于１０%时制品的2 力学强度降低，高于２0％时，虽然制品强度较高,但烧成温度也高，耗煤量加大,并使制品的颜色变淡。Ｆｅ2O3（三氧化二铁）是制砖原料中的着色剂,一般含量为3～10%为宜，含量过高时会降低制品的耐火度。CaO(氧化钙)在原料中的石灰石(CaCO3）的形成出现,是一种有害物质，含量不宜超过10％,如含量过高时将缩小烧结温度的范围。当氧化钙含量大于15％时，烧结范围将缩小25℃,给焙烧操作造成困难,其颗粒较大于2ｍm时更易形成酥砖或引起制品爆裂,可导致坯体严重变形，如吸潮、松解、粉化等。MgO(氧化镁）原料中的含量不超过３%,越少越好,其化合物如硫酸镁在制品中会产生一种白色的泛霜，影响产品的质量。SO3(硫矸）在原料中的含量一般不超过1%,越少越好。硫矸在焙烧过程中的逸出,使制品发生膨胀和产生气泡的原因。其它的含硫物也对制品有害,如硫酸钙引起制品泛白和起霜，硫酸镁能引起制品泛霜和膨胀。 (二)原料物理性能 原料物理性能测试时,通常测定颗粒组成、可塑性、收缩率、干燥敏感性，烧结性等项目名称。 1、颗粒组成：原料的颗粒组成就是不同角度的颗粒在制砖原料中含量的数量化。原料颗粒的组成直接影响制砖的可塑性、收缩率和烧结性等性能影响很大,

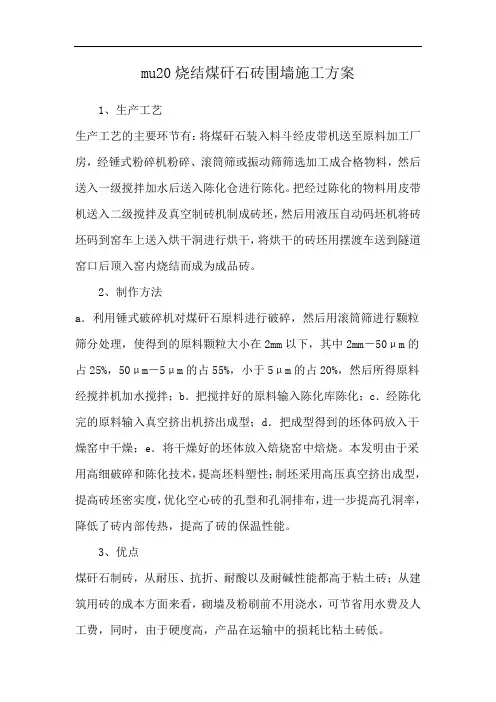

煤矸石烧结砖 煤矸石烧结砖是以煤矸石为结合剂的烧结砖工艺所生产的建筑材料。 生产工艺 生产工艺的主要环节有：将煤矸石装入料斗经皮带机送至原料加工厂房，经锤式粉碎机粉碎、滚筒筛或振动筛筛选加工成合格物料，然后送入一级搅拌加水后送入化仓进行化。把经过化的物料用皮带机送入二级搅拌及真空制砖机制成砖坯，然后用液压自动码坯机将砖坯码到窑车上送入烘干洞进行烘干，将烘干的砖坯用摆渡车送到隧道窑口后顶入窑烧结而成为成品砖。 制作方法 ａ．利用锤式破碎机对煤矸石原料进行破碎，然后用滚筒筛进行颗粒筛分处理，使得到的原料颗粒大小在２ｍｍ以下，其中２ｍｍ－５０μｍ的占２５％，５０μｍ－５μｍ的占５５％，小于５μｍ的占２０％，然后所得原料经搅拌机加水搅拌；ｂ．把搅拌好的原料输入化库化；ｃ．经化完的原料输入真空挤出机挤出成型；ｄ．把成型得到的坯体码放入干燥窑中干燥；ｅ．将干燥好的坯体放入焙烧窑中焙烧。本发明由于采用高细破碎和化技术，提高坯料塑性；制坯采用高压真空挤出成型，提高砖坯密实度，优化空心砖的孔型和孔洞排布，进一步提高孔洞率，降低了砖部传热，提高了砖的保温性能。 优点 煤矸石制砖，从耐压、抗折、耐酸以及耐碱性能都高于粘土砖；从建筑用砖的成本方面来看，砌墙及粉刷前不用浇水，可节省用水费及人工费，同时，由于硬度高，产品在运输中的损耗比粘土砖低。 煤矸石烧结多孔砖。煤矸石烧结多孔砖。煤矸石烧结多孔砖。煤矸石烧 性能项目 规格mm 抗压强度MPa 抗折荷重KN 孔洞率% 吸水率% 泛霜实验石灰爆裂试验冻融试验单块% 强度等级当量导热系数w/mk 平均值最小值平均值最小值 190*190*90 22.5 19.2 13.0 10.0 28.8 13 轻微泛霜符合一等品指标＜0.4 MU20 λ≤0.55
?烧结工艺流程 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉(无烟煤)和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。 由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用 我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后,再将精矿粉造块成为人造富矿才能入高炉冶炼。所以,粉矿造块是充分合理利用贫矿的不可缺少的关控环节。 富矿的开采过程中要产生粉矿,为了满足高炉的粒度要兔在整较过程中也会产生粉矿,粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标,因此粉矿也必须经过造块才能入炉。 粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料,有助于炉况的稳定和技术经济指标的改善。
粒矿造块过程中,还可以除去部份有害杂质，如硫、氟、砷、锌等,有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性,成为了现代商炉原料的主要来源。 粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料,如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料,又可以减少环境污染,取得良好的经济效益和社会效益。 粉矿造铁是现代高炉冶炼并获得优质高产的基础,对于高炉冶炼有君十分重要的意义,是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。 1.2粉矿造块的方法 粉矿造块方法很多,主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团,其成球方式和固结方法与球团矿不同，还有小球烧结,国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。 球团矿的焙烧方法主要乞竖队带式焙烷仇链蓖机—回转窃。目前地方小铁厂还有平地堆烷的。 烧结方法主要有吹风烧结法和抽风烧结法两大类。吹风烧结有平地堆挠、饶结识、挠结盘，抽风烧结有路式侥结、艰面步进式烧绍机、带式烧结机、环形挠结机电即日本矢作式)。 国内外苫遍采用的是常式抽风烧结机,在我国地方小铁广还有相当一部分用平地吹风堆烧和箱式抽风烧结。比外，还有回转窑浇结法、悬浮烧结法。 所谓“烧结”就是指粉状物料加热到熔点以下而粘结成固体的现象. 烧结过程简单来说,就是把品位满足要求，但粒度却不满足的精矿与其他辅助原料混合后在烧结机上点火燃烧,重新造块,以满足高炉的要求。点火器就是使混合料在烧结机上燃烧的关键设备，控制好点火器的温度、负压等,混合料才能成为合格的烧结成品矿。 烧结的主要体系是,配料,混料,看火等。看火的经验:看火主要控制的三点温度是;点火温度,终点温度,和总管废气温度。一般来说把终点温度控制在倒数第２号风箱的温度。 铁矿粉造块 铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。 铁矿粉造块的目的： ◆综合利用资源,扩大炼铁用的原料种类。 ◆去除有害杂质,回收有益元素,保护环境。 ◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。 一、铁矿粉烧结生产
新泉花园六期 施工单位：江苏苏阳建设有限公司 编制人：袁超审核人：吴建新 编制时间：2017年5月5日
目录 一、编制依据 (3) 二、工程概况 (3) 三、施工图纸设计要求………………………………………………….4. 四、施工准备 (7) 五、施工部署及施工方法 (9) 六、质量要求及保证措施 (15) 七、成品保护 (23) 八、砌体裂质量通病防治措施 (23) 九、安全施工管理 (25) 十、文明施工管理 (26)

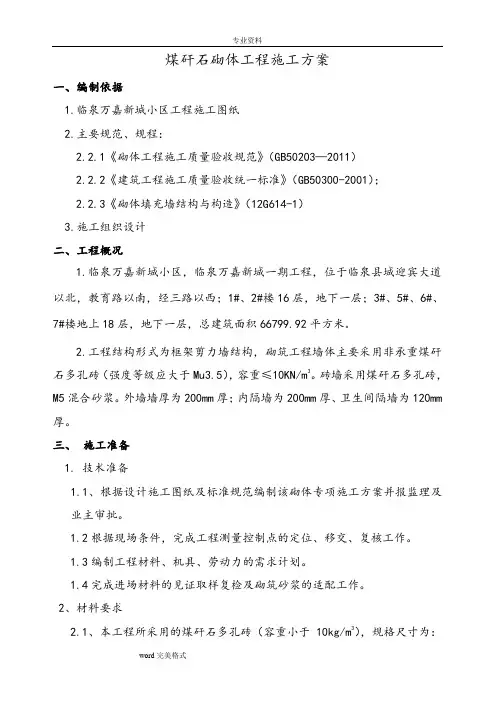

一、编制依据： 1、施工组织设计及住宅工程施工图纸 2、《砌体工程施工质量验收规范》GB50203-2011 3、《建筑工程施工质量验收统一标准》GB50300-2012 4、《砌体填充墙结构构造》（12G614-1） 5、《混凝土结构工程施工质量验收规范》GB50204-2015 二、工程概况： 工程地址临泉县工业园区，本工程共27栋单体建筑，总建筑面积为161178平方米。 建设单位：临泉县重点工程建设管理局； 设计单位：海南罗顿建筑设计有限公司； 监理单位：安徽国汉建设监理咨询有限公司。 三、施工图纸设计要求 1、材料要求 填充墙在标高±0.000米以下采用MU10煤矸石实心砖;±0.000以上：外墙为煤矸石烧结多孔砖，内墙采用煤矸岩烧结多孔砖，强度均需“MU5.0，容重≤10kN/m3；? 填充墙砂浆强度等级：±0.000以下为M5.0水泥砂浆，±0.000以上为M5.0混合砂浆砌筑； 混凝土墙、柱边门、窗垛小于240mm以下及窗间墙小于360时须采用钢筋混凝土浇筑，配纵筋4…10，箍筋 6@200。
（4）填充墙厚度为：100mm、200mm。 （5）构造柱、过梁、圈梁、压顶采用C25混凝土。 2、结构要求 2.1填充墙与框架或剪力墙的拉结当剪力墙洞口采用煤矸石空心砖时，拉筋与主体结构的拉接作法参见《砌体填充墙结构构造》（12G614-1）第8、9页，后砌填充墙与抗震墙.构造柱之间沿柱全高每隔500mm~600mm 设2A6拉筋，拉筋从结构板面500mm高度起按间距500mm，2φ6设置，拉结筋深入墙体≥100mm，拉筋采用植筋与结构混凝土拉结,拉结筋沿墙通长布置。 2.2凡后砌隔墙顶部应用斜砖砌实并与顶板或梁顶紧。当填充墙高度大于4m时，在墙中部与框架柱连结的水平腰梁。水平系梁宽度同墙厚，梁高180MM，墙长度大于层高的2倍时，应于墙中设置钢筋混凝土构造柱GZ1。填充墙顶部与梁、板要有拉接。 2.3当框架梁或次梁不能代替过梁时，在各层门窗上坪加过梁一道，荷载等级取1级，当过梁的宽度同标准图不一致时，照填充墙的宽度做。 2.4凡填充墙内有暗设的配电箱或消火栓时，其洞口上均应增设相应跨度的1级荷载过梁，当洞口两侧填充墙宽度≤200时，填充墙采用C25混凝土补齐。 2.5门窗过梁：墙砌体上门窗洞口应设置钢筋混凝土过梁（见附表）；当洞口上方有承重梁通过，且该梁底标高与门窗洞顶距离过近，放不下过梁时，可直接在梁下挂板。

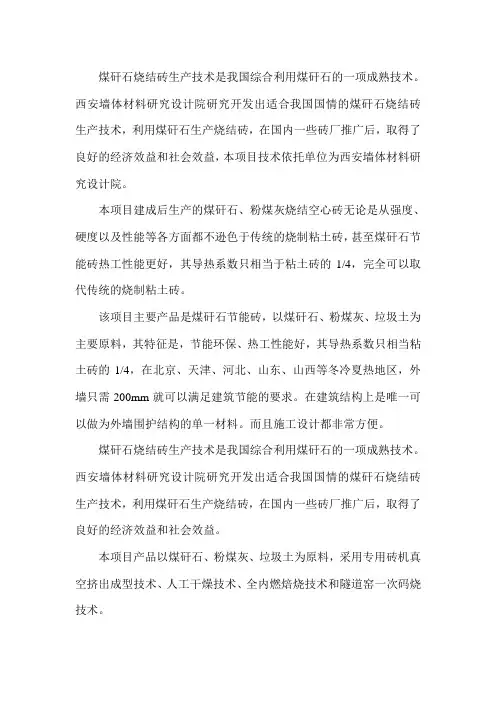

生产工艺技术说明 生产的产品是煤矸石、黏土烧结多孔砖，利用制成坯体的煤矸石内残留碳的燃烧产生的热量，来供给坯体烧结所需的热量。为了保证生产线产品质量和产量，根据原料性能特点，本项目采用半硬塑挤出成型，一次码烧工艺，机械化自动码坯，隧道式干燥与焙烧，有利于提高了产品的成品率。原料处理采用混合料（煤矸石和页岩）集中处理，经过粗碎、细碎、高频振动筛筛选，筛上料再次细碎，筛下料加水搅拌进入陈化，陈化后的原料经搅拌搅拌挤出后，综合性能得到提高，可生产承重、非承重的空心砖或高档砖。干燥室采用二条内宽4.60m隧道式干燥室，焙烧窑采用二条内宽4.60m隧道窑。制品的干燥、焙烧过程实现微机监控，焙烧产生的余热用风机送进干燥室供坯体干燥脱水。在冬季，同时又可以将热风经换热器把冷水加热后用于取暖。为确保生产高质量的制品和各项工艺性能的可靠，主机及关键设备选用国内最先进的设备，主机选用能适应低塑性原料半硬塑挤出成型的高挤出压力、高真空度的双级真空挤砖机，全自动切条、切坯系统、自动码坯系统、窑车运转系统等。所有风机选型充分考虑即保证生产需要，又考虑节能环保的要求，主要风机加有变频装置。 表3-1 工作制度 序号工段名称年工作日日工作日班工作日备注 1 原料制备240 2 7.5 有效 工作日 2 成型车间240 2 7.5 3 干燥、焙烧240 3 8.0 4 配电240 3 8.0 生产工艺流程 3.3.1 工艺流程图（如下图）
3.3.2 工艺流程说明（1）原料制备
生产中选用煤矸石全部从周边煤矿运来，煤矸石中若含有大块砂岩、石灰石岩等杂质可人工捡出，以确保产品质量。可由装载机将煤矸石装入自卸车中，将煤矸石运到原料棚储存。页岩是委托社会车辆从附近的页岩山运输到厂内原料棚内。然后由装载机将两种原料按一定比例混合均匀并铲运到板式给料机中，板式给料机按工艺要求定量给料到胶带输送机上，输送到复摆型细碎颚式破碎机处进行破碎，破碎后的原料通过刮板给料机、圆盘给料机均匀喂料，再经反击锤式破碎机进行细碎，粉碎后物经过高频振动筛筛选，筛上料再次回到反击锤式破碎机进行细碎，筛下料输送到搅拌机中加水搅拌、混合，达到陈化的需要。 （2）原料陈化处理 混合料经双轴搅拌机加水搅拌处理后，通过胶带输送机运送到陈化库顶部的可逆移动配仓布料机上，将物料按一定班次规律均匀的堆存到陈化库中，物料的陈化时间应不少于3天。陈化的作用是使原料中水分均化程度提高，原料颗粒表面和内部性能更加均匀，更趋一致，颗粒变得容易疏解，物料的成型性能得到提高。 （3）挤出成型 经过陈化的混合料，由液压多斗取料机连续装运到胶带输送机上，运到成型车间的箱式给料机处，定量向双轴搅拌挤出机给料。原料通过再次加水搅拌，其水份控制在16～18%，输送到双级真空挤砖机；挤出成型采用高挤出压力的JKY60/60—40型双级真空挤出机，挤出压力达到4.0MPa，真空度达到≤-0.092MPa。挤出的泥条经自动切条机、自动切坯机切割成需要规格的砖坯，经翻坯机组进行翻坯、编组后，经砖坯输送机输送到机械码坯处，自动化码坯机将砖坯码放到窑车上，以备干燥。（4）干燥、焙烧 干燥与焙烧采用一次码烧工艺。
产煤矸石烧结空心砖项目设计方案 1.2项目承办单位及地址 项目承办单位 项目地址： 1.3总投资及资金筹措 项目总投资2800万元，其中：固定资产投资2500万元，铺底流动资金300万元。 资金来源：项目承办单位自筹2300万元，贷款200万元，申请省发改委扶持资金300万元。 1.4项目提出的背景 据权威部门估计。我国共有12万家砖瓦生产企业，年产标准砖6000多亿块。取土1403亿立方米，相当于每年毁坏土地120万亩，年生产耗能6000万吨煤，占全国能耗的15%。对生态环境的破坏和能源的浪费可谓触目惊心。树立科学的发展观，更好地协调经济建设、生态平衡和环境保护等方面的关系，禁止使用实心粘土砖，发展环保、节能、节地型空心砌块、免烧砖、路面砖不仅是建筑产业现代化的需要，更是国民经济、社会环境、资源可持续发展的迫切要求。国家发改委、国土资源部、建设部、农业部联合发文《发改
办环资(2004)2450号》决定：在全国围禁止使用实心粘土砖，推广使用新型墙体建筑材料，为鼓励和发展新型墙体材料替代实心粘土砖，国务院、国家税务总局出台一系列税收优惠政策，省政府为落实墙体材料改革，决定全省第二批14个城市限时在2008年之前禁止使用实心粘土砖，而喀左县名列其中。 项目承办单位联合建筑工程高等院校和科研院所在国家发改委、国土资源部、建设部、农业部关于进一步做好禁止使用实心粘土砖的政策引导下，凭借科技人才优势培养了一批专业技术骨干，通过与国外同行的交流合作，研制出系列多功能成套砖瓦生产设备，产品通过国家权威部门的检测并己申请专利。自投放市场以来，深受用户青睐，并以良好的商业信誉被中国建材工业协会、中同砖瓦工业协会纳入会员单位，通过IS09001:2000质量管理体系认证，利废高、成型快、生产过程无“三废”，可广泛利用煤矸石、石粉、砂子等废弃资源。 1.5项目的意义和必要性 建设本项目的意义在于改变市墙体材料生产的落后局面和煤矸石利用的落后局面，为落实“国办发[1999]72号”文精神做出贡献。 1.5.1本项目的建设是墙体材料革新的需要
空心砖砌体专项施工方案 本工程室内地坪以下采用实心页岩砖,地坪以上外墙采用200厚烧结页岩空心砌块,内墙采用100或200厚页岩空心砖,M5水泥砂浆砌筑。 一、施工顺序安排 本工程以各单元为施工段进行平行流水作业,整栋楼分三节(即2～7层为第一节,8～13层为第二节,14～18及屋顶层为第三节),前两节为先上后下,第三节为先下后上进行逐层砌筑。 二、施工材料要求 1、页岩空心砖砌块: 强度不低于MU3、0得页岩空心砖砌块,页岩空心砖砌块得几何尺寸为200㎜×190㎜×115mm。页岩空心砖砌块进场后,厂家需及时提供产品得出厂合格证、产品检测报告等相关资料。 2、实心页岩配砖:强度不低于MU7、5实心页岩配砖,实心页岩配砖得规格200mm×100mm×53mm。应色泽均匀,边角整齐,无弯曲、裂纹,规格基本一致,敲击时声音响亮,并须有出厂合格证、试验报告单。 3、特细砂:不得含有草根等有害杂物,使用前需过5mm筛,特细砂含泥量不得大于5％。进场后在使用前取样作试验(以同一产地、同一规格、同一进厂时间及每400m3或600t为一验收批)。试验项项目为:细度模量、含泥量、泥块含量等。 4、水泥:强度不低于42、5级,材料入场时应有生产厂家得出厂质量证明书、试验报告单,内容需包括:厂别、品种、出厂日期、出厂编号与试验数据。 5、水:自来水或不含有害物质得洁净水。 6、其她材料:必须符合设计要求及相关标准规定。 三、砖体一般要求 1、砌筑前,应先用钢尺校放线尺寸,允许偏差应符合上表要求。 放线尺寸得允许偏差
2、砌体施工,应设置皮数杆,并应根据设计要求,块材规格与灰缝厚度在皮数杆上标明皮数及竖向构造得变化部位。 3、砌筑顺序,应符合下列规定:内外墙应同时砌筑。当不能同时砌筑时,应按规定留槎处理。 4、基础墙得防潮层,当设计无具体要求,宜用1:2、5得水泥砂浆加适量得防水剂铺设,其厚度宜为20mm。 5、砌筑前应将砌筑部位得砂浆与杂物等清除干净,块材碎渣与杂物等。 6、不得在下列墙体或部位中设置脚手眼: 6、1过梁上与过梁成60°角得三角形范围及过梁净跨度1/2得高度范围内。 6、2宽度小于1m得窗间墙。设计不允许设置脚手眼得部位。 6、3砖砌体得门窗洞口两侧200mm与转角处450mm得范围。 7、砌体表面得平整度、垂直度、灰缝厚度及砂浆饱满度等均应按本规范规定随时检查并校正。砌体表面平整度、垂直度校正必须在砂浆终凝前进行。 8、砌体工程工作面分段位置,宜设在伸缩缝、防震缝、构造柱或门窗洞口处,相邻工作段得砌筑高度差不得超过楼层得高度,也不宜大于4m。 9、砌体临时间断处得高度差,不得超过一步脚手架得高度。临时施工洞口顶部宜设置过梁,普通砖也可在洞口上部采取逐层挑砖得方法封口,并应预埋水平拉结筋,洞口净宽度不应超过1m。 10、设计要求得洞口、管道、沟槽与预埋件等应于砌筑时正确留出或预埋。宽度超过300mm得洞口,应砌筑成平拱或设置过梁。多孔砖、空心
蒸压加气混凝土砌块与煤矸石烧结空心砖的对比（二） 日期：2013年4月25日 14:30 煤矸石烧结空心砖相比较于实心砖有更佳的隔热、保温性能。370 mm厚的煤矸石烧结空心砖砌筑的墙，导热系数k=0.895 W／(m?K)，而使用490 mm厚实心砖砌筑的墙，传热系数k=1.04 W／(m?K)。统计数据表明：在北方采用370 mm厚承重多孔砖砌筑的墙完全可以代替490 mm标准砖砌筑的墙。 加气混凝土的导热系数一般为0.13-0.22 W／(m?K)，仅为粒土砖和灰砂砖的 1/4-1/5，，为普通混凝土的1/6左右。实践证明：200mm厚的加气混凝土墙体的保温效果相当于490mm厚的实心砖墙体的保温效果。 应用性 煤矸石烧烧结空心砖和蒸压粉煤灰加气混凝土砌块二者均可以有效的减轻建筑自重，并且由于重量轻二者都有很好的防震效果。对于隔音效果，相近厚度的墙壁，煤矸石烧结空心砖墙壁可以减少噪音20-50分贝，加气混凝土墙壁可以减少噪音30-52分贝，二者隔音效果相近。但煤矸石烧结空心砖由于其含有较大孔隙，在敲击墙体时会产生回音，加气混凝土砌块则是实心墙不存在上述问题。此外蒸压加气混凝土砌块是微孔实心块，可锯、刨、钻、钉，在使用时可根据需要任意加工，并可用适当的粘结材料粘结，具有良好的可加工性。煤矸石烧结空心砖由于自身的质轻等特点在一定程度上也给建筑施工提供了有利的条件，但相较于蒸压加气混凝土在施工的效率方面仍有不及之处。 环保性 很早以前，我国就已经明确了煤矸石烧结空心砖是我国建筑建材业的重要材料，并在“十五”规划时，将“高掺灰量、高强度、高空洞率、高保温性”的烧结砖作为今后长时间发展的新型墙材的主导产品之一。然而经过时间的考证，烧结空心砖并不适合我国的发展国情。虽然煤矸石烧结空心砖的生产消耗大量废弃物——煤矸石，在一定程度上减小了污染。但是就其生产过程来说，煤矸石烧结空心砖是经高温焙烧而成，其原料煤矸石等在烧制工程中极易产生二次废气SO2、粉尘污染，对环境影响恶劣，因此，烧结空心砖并没有在我国开创出一片属于新型绿色建筑建材的新时代。 而加气混凝土砌块砖的横空出世则为我国建筑建材业带来了新的希望，以粉煤灰等工业废料作为生产原料，但不经过煅烧环节，利用蒸养的方式制作，既保护了环境，对生产废料进行了二次利用，又节约了我国的煤炭资源。
煤矸石空心砖砌体现场 施工方法 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
淮矿地产安徽东方蓝海有限公司 东方蓝海一标段工程 填 充 墙 砌 筑 施 工 方 案 江苏沪武建设工程有限公司 二○一二年六月 目录
第一章、编制依据 1．1、安徽东方蓝海A1组团一标段（A1#、A2#、A4#、A8#、地下车库）工程施工图纸； 1．2、主要规范、规程： a、《砌体工程施工质量验收规范》（GB50203—2002）； b、《建筑工程施工质量验收统一标准》（GB50300-2001）； c、公司的标准、要求； d、施工图集等； 1．3．施工组织设计。 第二章、工程结构设计概况： 安徽东方蓝海A1#、A2#、A4#、A8#楼及地下车库的土建、装饰及水电安装工程，其中：A1#框剪33层，地下1层；A2#框剪33层，地下1层；A4#、A8#框剪28层，地下1层；地下车库地下1层；总建筑面积：96866㎡ 建设单位：淮矿地产安徽东方蓝海有限公司 设计单位：上海众鑫建筑设计有限公司 勘察单位：合肥工程勘察院 监理单位：安徽天翰工程咨询有限责任公司 施工单位：江苏沪武建设工程有限公司 质量监督：合肥市质量安全监督站滨湖分站。 砖砌填充墙： ①、外墙采用200厚Mu7.5煤矸石，Mb7.5砂浆；

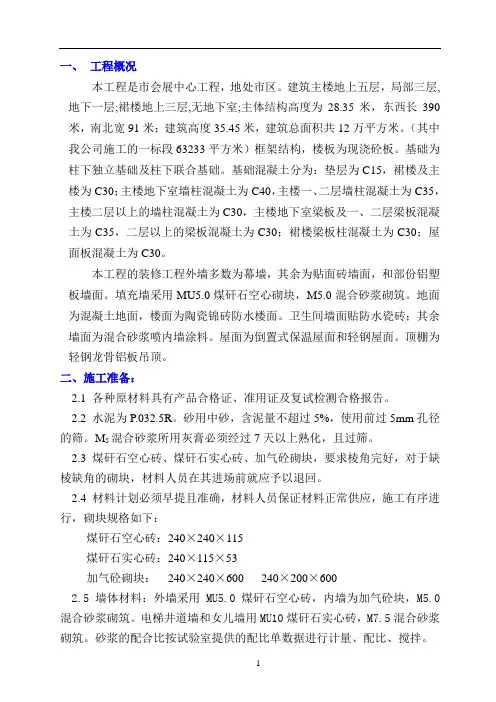

②、内隔墙采用200厚或100厚Mu7.5煤矸石，Mb7.5砂浆。 构造柱、圈梁等二次结构混凝土强度为C25。 第三章、材料准备 1、煤矸石空心砖的品种、强度等级必须符合设计要求，并应规格一致，有出厂合格证和出厂检测报告。 2、、砌墙所用的煤矸石空心砖应选择棱角整齐、规格基本一致的砖、变形的砖可用在不影响外观的内墙上。材料运到现场，试验员应立即抽样送试验室试验，合格后，方可使用。每种标号的砂浆要按规范进行配比 3、水泥进场应有出厂合格证并及时取样送检，并防止使用过期水泥。不同品种，不同标号的水泥不得混合使用。 4、砂宜采用中砂，应过5mm孔径的筛，配制M5以下的砂浆，砂的含泥量不超过5％，M5以上的砂浆，砂的含泥量不超过3％，不得含有草根等杂物。 5、掺合料用石灰膏，其熟化时间不得少于7天。拌和用水要使用自来水或不含有害物质的清净水。 6、将浇水湿润的空心砖，从砖垛处用手推车或吊运到砌筑位置，要求砖的码放与砌筑的墙面净距离不小于50CM，以便于砌筑。干砖不准运至砌筑位置。 7、木砖应刷防腐剂，并备好墙体拉结筋及预埋件等。 第四章、主要施工机具准备 (1)主要机具：搅拌机、筛子，垂直运输设备、劳动车水平尺、灰桶、喷水壶等。
烧结砖生产工艺流程
烧结砖生产工艺流程 煤矸石、页岩、粘土、粉煤灰、江河淤泥、工业尾矿等新型制砖原料经汽车运输至原料场防雨堆存，根据原料的软硬程度及含水率不同，将以上制砖原料公为软质原料和硬质原料。为使生产工艺科学合理。不同制砖原料采用不同的原料破碎处理工艺，以达到最佳的破碎效果。 软质原料由装载机送入箱式给（ji）料机均匀定量配比，经皮带输送机送入齿辊或对辊机粗碎，然后进入对辊机主碎，最后进入细碎对辊机细碎，以达到制砖原料工艺要求。软质原料因质地软、塑性好、含水率偏高，通常采用三道对辊破碎的处理工艺，该破碎方式适用于粘土、软质页岩及泥质煤矸石等原料处理。硬质原料由装载机经颚式破碎机粗碎，进入链板式给料机均匀定量配比，由皮带输送机送入锤式破碎机进行细碎，再进入圆滚筛或振动筛进行筛选，筛下料直接进入下道工序，未达到工艺要求的筛上料再返回锤式破碎机破碎。硬质原料通常采用破碎机加筛选的处理工艺。该破碎方式适用于含水率及塑性偏低、质地较硬的原料处理。根据投资情况和制品要求，也可以采用粗碎加细碎两道对辊机或轮碾机取代筛选工序的方式进行破碎处理，比较先进的生产线大多采取此种方式。无论采用哪一种破碎处理工艺，都要与原料的特性相
吻合，确保工艺设备的科学配套，以达到原料优化处理的目的，使原料在整个破碎处理过程中达到预期的工艺粒度要求。 通过细碎处理后的制砖原料掺配定量的原煤或煤矸石等内燃料进入双轴搅拌机适量加水混合搅拌后，经由皮带输送机送到陈化库的可逆皮带机上均匀对陈化库进行布料，使原料中的水份有足够的时间进行渗透交换，并软化原料，进一步提高原料的均匀性和液塑性等综合性能指标，更利于原料挤出成型，减少设备磨损，降低能耗等。同时陈化库也起着中转储存的作用，将原料处理系统和砖坯成型系统分离，减少挤出机的频繁停机，提高设备工作性能及生产能力，延长设备使用寿命。陈化库环境是个相对封闭的空间，避免了原料与室外空气长时间接触而受气压、气温、风速、湿度等因素的影响失去了原料陈化的作用及目的。经过陈化处理的原料经过多斗挖土机均匀取料经皮带输送机进入箱式给料机均匀定量供料进入下一道工序。陈化库采用可逆皮带机均匀布料、多斗挖土机均匀取料、箱式给料机均匀供料的三均匀工艺，投资合理，机械化程度高，原料的匀化处理好，经陈化后的原料其综合性能指数会得到较大提高，更适用于各种原料烧结制砖的生产需要，保证了产品质量，可根据生产要求灵活处理，为生产各种新型墙材烧结制品创造了必要条件。
非承重烧结页岩空心砖是指以页岩、煤矸石、粉煤灰为主要原料经高温烧结而成其孔洞为45%以上、用于非承重部位的墙砖砌筑。这种产品集结构、保温、防护与一体，施工简便，并具有良好的经济性，同时强度高（≥M U 3.5）、重量轻（≤8 0 0 k g/m 3）、吸水率低（≤1 8％）、线膨胀系数低（≤1‰）、粘结性能强、抗裂性强、墙面不易开裂及脱落、放射性发挥性指标优于国家规定标准，保温透气、绿色环保、宜居性好。 适用范围：适用于新建、扩建及改建的满足三步节能标准的居住建筑、公共建筑、钢筋混凝土框架和框架核心筒体结构的非承重填充保温外围护墙及内隔墙体，其他建筑可参考使用。 主要性能指标： 普通烧结页岩空心砖的特点：烧结页岩空心砖具有密度小、强度高、稳定性及抗裂性能好、原材料供应方便且价格低，且能提高砖墙的保温、隔热性能，以及大幅度降低房屋使用阶段的能源消耗等特点。 烧结页岩空心砌块是一种非黏土类、高孔洞率的新型墙体材料。其主规格（长×高×宽）有：290 mm×190 mm×240 mm、290 mm×115 mm×240 mm、240 mm×90 mm×240 mm等。该类产品是以页岩和石英尾矿砂为主要原料，经高真空挤压成型和天然气高温（930℃以上）焙烧而成，具有较好的抗压、保温、隔热、隔声、抗裂等性能，可用于工业及民用建筑内外非承重墙的新建、扩建及改建。其砌筑方式一般为水平砌筑，且由于砌块较大，施工方便、快捷，同时大块砌筑有利于节省砂浆，降低综合施工费。
煤矸石页岩烧结砖的原料制备工艺
页岩矿床分3类：陶土质、硅质和石灰质。陶土质页岩含有粘土，由沉积而成，若风化较好，是一种理想的制砖原料。硅质页岩由砂质物堆积而成，含少量粘土，只能作为少量的填充料使用，起降低砖坯收缩的作用。石灰质页岩内部含有连续分布、含量变化的方解石和白云石，焙烧后会因吸收环境中的水分使制品膨胀发酥。后两种类型的页岩应避免使 用。制砖页岩的主要化学成分符合表1的要求较合适。 丘陵地区的页岩矿床厚度不均，山土是页岩经多年风化而成的岩石土，塑性指数较好，是较好的原料。应对制砖页岩进行塑性测试，也要对磨细的制砖混合料进行塑性试验，以选出最佳配合比。 煤矸石页岩烧结砖： 一、原料的制备：原料的均化—露天风化—原料破碎—陈化处理—湿式轮碾 二、混合料的制备工艺： 1、混合料制备要求 2、混合料制备的工艺过程：开采后的煤矸石、页岩分别经装载机露天风化、板式给料机、
烧结工艺流程 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。 由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用 我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。 富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。 粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改
善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料的主要来源。 粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。 粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。 1．2 粉矿造块的方法 粉矿造块方法很多，主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团，其成球方式和固结方法与球团矿不同，还有小球烧结，国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。 球团矿的焙烧方法主要乞竖队带式焙烷仇链蓖机—回转窃。目前地方小铁厂还有平地堆烷的。 烧结方法主要有吹风烧结法和抽风烧结法两大类。吹风烧结有平地堆挠、饶结识、挠结盘，抽风烧结有路式侥结、艰面步进式烧绍机、带式烧结机、环形挠结机电即日本矢作式)。 国内外苫遍采用的是常式抽风烧结机，在我国地方小铁广还有相当一部分用平地吹风堆烧和箱式抽风烧结。比外，还有回转窑浇结法、悬浮烧结法。 所谓“烧结”就是指粉状物料加热到熔点以下而粘结成固体的现象. 烧结过程简单来说，就是把品位满足要求，但粒度却不满足的精矿与其他辅助原料混合后在烧结机上点火燃烧，重新造块，以满足高炉的要求。点火器就是使混合料在烧结机上燃烧的关键设备，控制好点火器的温度、负压等，混合料才能成为合格的烧结成品矿。 烧结的主要体系是,配料,混料,看火等。看火的经验:看火主要控制的三点温度是;点火温度,终点温度,和总管废气温度。一般来说把终点温度控制在倒数第2号风箱的温度。 铁矿粉造块 铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。 铁矿粉造块的目的： ◆综合利用资源，扩大炼铁用的原料种类。 ◆去除有害杂质，回收有益元素，保护环境。 ◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。 一、铁矿粉烧结生产
技术交底编号 工程名称阜阳市颍东区职教中心工程交底日期2016 年9 月15 日施工单位中十冶集团有限公司分项工程名称砌体 交底提要煤矸石空心砖的砌筑施工工艺及技术要求
一、施工准备 1 、主要材料：MU5 煤矸石空心砌块、普通水泥、中砂、白灰等。 2 、主要机具：升降机、搅拌机、劳动车、计量工具等。 3 、作业条件： （1）主体砼结构施工完毕，已验收合格。 （2）进场材料的型号、规格、数量和堆放位置，能满足施工要求。 （3）测量放线及基底质量，均验收合格。 （4）M5 混合砂浆配合比经试验室确定：水泥：砂：白灰：水（自来水）= 1 ：6.04 ：0.46 ： 1.25 。 二、施工工艺 1 、工艺流程：校核轴线→拌合砂浆→排砖撂底→挂垂直线、拉水平线→ 砌筑→门过梁支模→ 顶部砌筑→ 自验。 2 、核对边线：根据各层建筑平面图纸用卷尺核对墙边线，确定准确无误。 3 、拌合砂浆：砂浆采用机械搅拌，严格按配合比投料；每罐投料水泥50kg 、砂302kg 、白灰22.9kg 、水62.5kg ，稠度为30 —50mm 。投料顺序为：砂→水泥→白灰→水（自来水），搅拌时间不少于3 分钟。采用卷扬机垂直运输，手推车水平运输。 4 、排砖撂底：砌体以200 ×240 ×115mm 砌块为主，用反砌法砌筑，从转角处向一侧全顺砌 筑。内外墙同时砌筑，纵横墙交错搭砌。上下皮空心砖要错缝，交接处咬槎搭砌，搭接长度不得不 小于90mm 。门窗洞口两侧用实心砖砌筑。砌筑前先干砖排活，门窗口按砖的模数合理安排，砖 模数相差3cm 以内的可调整洞口位置。应在墙的转角处、丁字交界处和砖垛与墙体交结处上下皮 砖均匀搭砌，排砖不足整砖时，采用实心砖补足，应注意灰缝的横平竖直、摆砌均匀。砖砌体的水平灰缝
烧结砖生产工艺流程 煤矸石、页岩、粘土、粉煤灰、江河淤泥、工业尾矿等新型制砖原料经汽车运输至原料场防雨堆存，根据原料的软硬程度及含水率不同，将以上制砖原料公为软质原料和硬质原料。为使生产工艺科学合理。不同制砖原料采用不同的原料破碎处理工艺，以达到最佳的破碎效果。 软质原料由装载机送入箱式给（ji）料机均匀定量配比，经皮带输送机送入齿辊或对辊机粗碎，然后进入对辊机主碎，最后进入细碎对辊机细碎，以达到制砖原料工艺要求。软质原料因质地软、塑性好、含水率偏高，通常采用三道对辊破碎的处理工艺，该破碎方式适用于粘土、软质页岩及泥质煤矸石等原料处理。硬质原料由装载机经颚式破碎机粗碎，进入链板式给料机均匀定量配比，由皮带输送机送入锤式破碎机进行细碎，再进入圆滚筛或振动筛进行筛选，筛下料直接进入下道工序，未达到工艺要求的筛上料再返回锤式破碎机破碎。硬质原料通常采用破碎机加筛选的处理工艺。该破碎方式适用于含水率及塑性偏低、质地较硬的原料处理。根据投资情况和制品要求，也可以采用粗碎加细碎两道对辊机或轮碾机取代筛选工序的方式进行破碎处理，比较先进的生产线大多采取此种方式。无论采用哪一种破碎处理工艺，都要与原料的特性相吻合，确保工艺设备的科学配套，
以达到原料优化处理的目的，使原料在整个破碎处理过程中达到预期的工艺粒度要求。 通过细碎处理后的制砖原料掺配定量的原煤或煤矸石等内燃料进入双轴搅拌机适量加水混合搅拌后，经由皮带输送机送到陈化库的可逆皮带机上均匀对陈化库进行布料，使原料中的水份有足够的时间进行渗透交换，并软化原料，进一步提高原料的均匀性和液塑性等综合性能指标，更利于原料挤出成型，减少设备磨损，降低能耗等。同时陈化库也起着中转储存的作用，将原料处理系统和砖坯成型系统分离，减少挤出机的频繁停机，提高设备工作性能及生产能力，延长设备使用寿命。陈化库环境是个相对封闭的空间，避免了原料与室外空气长时间接触而受气压、气温、风速、湿度等因素的影响失去了原料陈化的作用及目的。经过陈化处理的原料经过多斗挖土机均匀取料经皮带输送机进入箱式给料机均匀定量供料进入下一道工序。陈化库采用可逆皮带机均匀布料、多斗挖土机均匀取料、箱式给料机均匀供料的三均匀工艺，投资合理，机械化程度高，原料的匀化处理好，经陈化后的原料其综合性能指数会得到较大提高，更适用于各种原料烧结制砖的生产需要，保证了产品质量，可根据生产要求灵活处理，为生产各种新型墙材烧结制品创造了必要条件。 陈化后的原料再次进入辊式细碎机碾练把关，进入双轴
加气砼砌块、空心砖砌筑施工工艺标准 1. 适用范围： 本工艺标准适用于一般建筑工程中加气砼砌块和粘土空心砖墙砌筑工程。 2. 施工准备 2.1 材料准备： 2.1.1 加气砼砌块、空心砖、实心砖的品种、规格，强度等级必须符合设计要求，规格应一致，有出厂合格证和质量证明书。 2.1.2 水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号且连续进场的为一批。 当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。 不同品种的水泥，不得混合使用。 2.1.3 砂浆用砂不得含有有害杂物。砂浆用砂的含泥量应满足下列要求： (1) 对水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%； (2) 对强度等级小于M5的水泥混合砂浆，不应超过10%； (3) 人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。 2.1.4 配制水泥石灰砂浆时，不得采用脱水硬化的石灰膏。 2.1.5 消石灰粉不得直接使用于砌筑砂浆中。 2.1.6 拌制砂浆用水，水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。 2.1.7 砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时，其配合比应重新确定。 2.1.8 施工中当采用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆强度等级。 2.1.9 凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。 2.1.10 砂浆现场拌制时，各组分材料应采用重量计量。 2.1.11 砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定： (1) 水泥砂浆和水泥混合砂浆不得少于2min； (2) 水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min； (3) 掺用有机塑化剂的砂浆，应为3-5min。 2.1.12 砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过300C时，应分别在拌成后2h和3h内使用完毕。 注：对渗用缓凝剂的砂浆，其使用时间可根据具体情况延长。 2.1.13 砌筑砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体
炼铁工艺是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例装入高炉，并由热风炉向高炉内鼓入热风助焦炭燃烧，原料、燃料随着炉内熔炼等过程的进行而下降。在炉料下降和煤气上升过程中，先后发生传热、还原、溶化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的溶剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气、炉渣两种副产品，高炉渣水淬后全部作为水泥生产原料。 高炉是用焦炭、铁矿石和熔剂炼铁的一种竖式的反应炉（如图2-3）。高炉是一个竖立的圆筒形炉子，其内部工作空间的形状称为高炉内型，即通过高炉中心线的剖面轮廓。现代高炉内型一般由圆柱体和截头圆锥体组成，由下而上分为炉缸、炉腹、炉腰、炉身和炉喉五段。由于高炉炼铁是在高温下进行的，所以它的工作空间是用耐火材料围砌而成，外面再用钢板作炉壳。 1-炉底耐火材料； 2-炉壳； 3-生产后炉内砖衬侵蚀线； 4-炉喉钢砖； 5-煤气导出管； 6-炉体夸衬； 7-带凸台镶砖冷却壁； 8-镶砖冷却壁； 9-炉底碳砖； 10-炉底水冷管；
11-光面冷却壁； 12-耐热基墩； 13-基座 l图2-3 高炉的结构 在高炉炉顶设有装料装置，通过它将冶炼用的炉料（由焦炭和矿石按一定比例组成）按批装入炉内。在高炉下部炉缸的上沿，沿圆周均匀地布置了若干个风口（100m3小高炉有 8-10个，4000m3以上的大高炉则有36-42 个）。加热到1000℃
以上的热风，经铜质水冷风口送入炉内，供焦炭燃烧形成高温煤气。在炉缸的底部设有铁口，可周期性或连续性地排放出液态生铁和炉渣。在风口和铁口之间还设有渣口以排放部分炉渣，减轻铁口负担。 l现代高炉采用优质耐火材料，例如炉底、炉缸部位用微碳孔碳砖，炉身下部和炉腰部位用铝碳砖或碳化硅砖，其它部位用优质高铝砖和高致密度的粘土砖等作炉衬。炉壳用含锰的高强度低合金钢制作，安装有性能好的含铬耐热铸铁、球墨铸铁或铜质立式冷却器，或铜质的卧式冷却器。 l4 工艺流程： 高炉冶炼过程是一个连续的生产过程，全过程是在炉料自上而下，煤气自下而上的相互接触过程中完成的。如图2-4所示。 l炉料从受料斗进入炉腔。在高炉底部的炉缸和炉腹中装满焦炭。炉腰和炉身中则是铁矿石、焦炭和石灰石，层层相间，一直装到炉喉。 l从风口鼓入的热风温度高达1000-1300℃，炉料中焦炭在风口前燃烧，迅速产生大量的热，使风口附近炉腔中心温度高达1800℃以上。 l由于底部焦炭很厚，燃烧不完全，因此，炉气中存在大量CO气体，在炉内造成了良好的还原性气氛，产生的CO气体在炉体中上升。同时，由于下部的焦炭燃烧产生空隙，上面的焦炭、矿石和熔剂在炉体内缓慢下降，速度大约为 0.5-1mm/s。炽热的CO气体在炉内上升过程中加热缓慢下降的炉料，并把铁矿石中铁氧化物还原为金属铁，铁矿石在570-1200℃之间受到CO气体和红热焦炭的还原，形成了海绵铁。海绵铁在1000-1100℃的高温下溶入大量的碳，因而铁的熔点下降，形成了生铁。生铁的熔点约为1200℃，以液体状态滴入炉缸。矿石中未被还原的物质形成熔渣，实现渣铁分离。最后调整铁液的成分和温度达到终点，定期从炉内排入炉渣和生铁。上升的高炉煤气流，由于将能量传给炉料而温度不断下降，最终形成高炉煤气从炉顶导出管排出。
目录 1、编制依据 (1) 2、工程概况 (1) 3、施工准备 (3) 4、主要施工方法 (4) 5、质量要求 (11) 6、安全保证 (12) 7、砌体裂缝防治措施 (13)
1、编制依据 1.1蒙城县望月小区A区工程《施工图纸》，蒙城县望月小区A 区工程《招标文件》及《答疑》； 1.2工程施工合同文件及《投标文件》； 1.4工程所涉及的国家、行业、地方主要法律、法规、技术规范、规程和企业技术标准及管理体系文件； 1.5与工程有关的规范：《砌体工程施工质量验收规范》GB50203—2011、《建筑工程冬期施工规程》JGJ/T104-2011 、《施工现场临时用电安全技术规范》（JGJ46—2005）《建筑施工高处作业安全技术规范》（JGJ80—91）、《建设工程项目管理规范》（GB/T50326-2006）及山西建筑工程（集团）总公司《建筑工程施工工艺标准》。 1.6施工组织设计。 2、工程概况： 2.1工程总体说明 工程建设概况一览表
本工程外墙采用200厚烧结煤矸石空心砖，内墙除注明外为200厚烧结煤矸石空心砖，部分内墙为120或100厚。本工程抗震设防烈度为7度。 100厚墙的门洞边设构造柱，配4Φ10，与主体预留插筋搭接，箍筋Φ6@200. 门窗洞及墙体其他留洞，当洞宽≤600时，做钢筋砖过梁；洞宽>600时，需做混凝土过梁（或结构梁）。 墙体拉结筋Φ6@500两根，在主体施工期间提前预留100mm，伸出墙体的部分与提前预留采取双面焊接连接。砌体填充墙应沿墙体高度每隔500mm设2φ6拉筋，拉筋与主体结构的拉接作法参见《砌体填充墙结构构造》（12SG614-1）第7页（6、7度时拉筋伸入墙的长度也按沿墙全长贯通布置）。 高度大于4m的200厚砖墙及大于3m的120厚砖墙，需在墙半高处设钢筋混凝土带一道，厚60，内配纵向钢筋2φ8分布钢筋φ6@300，纵向钢筋应锚入两端混凝土墙、柱内。 设置在砌体水平缝中的钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d，且不小于400mm。 所有的窗台底部做100厚C25混凝土压顶。两边伸进墙内各240mm，内配2φ8钢筋。 （1）墙身防潮 墙体在标高-0.06m处做20厚C20细石混凝土掺加5%防水剂，2Φ8通长设置。卫生间、厨房、开敞阳台窗台处外墙、轻质隔墙等处
