EPS2008软件培训操作说明2009.5.5整理第一部分:数据整理流程说明1.调入外部数据:点击菜单”文件”->”输入输出”->”调入外部数据”在弹出窗口中选择文件类型”*.edb”,选择测区数据,点击”打开”即可.(调入的数据不宜过多.)2.参考地图生成：新建一数据库文件，调入对应的CARTO数据（选择文件类型”*.DGN”），调入后关闭此数据库。
3.互参考：点击菜单”文件”->”插入工程数据（*.edb）”,插入参考数据库。
，笔按钮表示当前数据库为主文件，可编辑。
后边的按钮为改变当前数据库颜色。
如若需要复制底图地物，只需将鼠标移至需要复制的地物上，点击“；”键，再换成正确的编码即可。
参考建议方法：底图与整理的图分别设2种单色，重叠情况下一般显示工作空间列表最后的图形，如果地物显示不是列表最后的图形，则说明列表最后的图形有缺失地物。
通过拖动调整2图在列表中顺序，可以比较2图互相间多余或缺失的地物。
4．点状地物整理:过滤选择高程点,图根点,导线点,在操作窗口中连续点击2次,取消标注,因此点与注记合并成功的点旁会没有高程以及控制点注记,遍历全图,发现高程以及控制点注记需要手动合并.手动合并方法:如有高程注记无高程点,则删除高程注记,添加一个高程点.如控制点注记未合并入控制点,则把字轨与点号输入”点名称”栏,把高程输入”Z”栏。
合并成功后,把注记与分数线删除.如下图所示，注记缺失，参考底图把点名与高程填入对应的位置。
如某些控制点无高程，点号填入”点名称”栏，z值为“9小999”。
5．导航功能：点击操作窗口的导航按钮,弹出以下界面:点击省略号，选择地物分类，再点击地物分类，选择集就对当前数据库所有对象进行了分类。
点击向前向后按钮可以逐个定位选择集中的地物。
还可以通过导航实现编码转换.点击查图导航器中省略号旁的下箭头,弹出隐藏的半对话框,点击”换编码”,”设置”复选框打勾,再点击空白按钮,在弹出的”输入:地物编码”对话框中选择目标编码,确定就定制了换码按钮. 取消”设置”复选框,在下拉框中选择一类地物,然后点击”全选”,再点击对应邀换得码的按钮,就可以执行换码了.点“本屏通过”，再打开图层控制，点击“面透明”两次，填充面显示已核查的区域，点击“复查”，取消显示填充面。

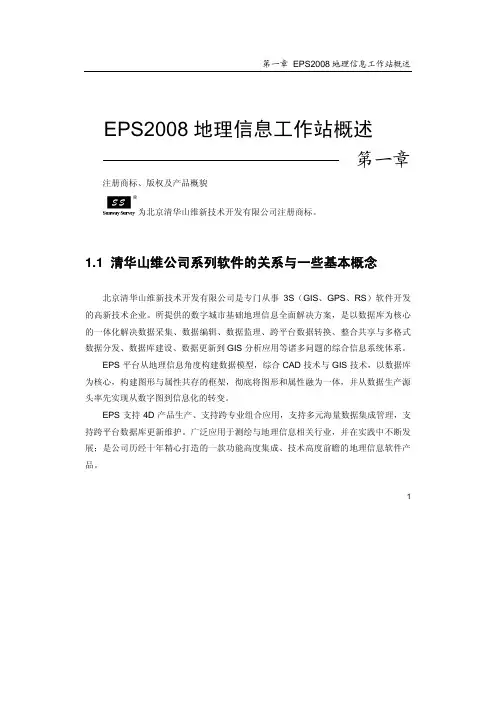

EPS2008地理信息工作站概述第一章注册商标、版权及产品概貌为北京清华山维新技术开发有限公司注册商标。
1.1 清华山维公司系列软件的关系与一些基本概念北京清华山维新技术开发有限公司是专门从事 3S（GIS、GPS、RS）软件开发的高新技术企业。
所提供的数字城市基础地理信息全面解决方案，是以数据库为核心的一体化解决数据采集、数据编辑、数据监理、跨平台数据转换、整合共享与多格式数据分发、数据库建设、数据更新到GIS分析应用等诸多问题的综合信息系统体系。
EPS平台从地理信息角度构建数据模型，综合CAD技术与GIS技术，以数据库为核心，构建图形与属性共存的框架，彻底将图形和属性融为一体，并从数据生产源头率先实现从数字图到信息化的转变。
EPS支持4D产品生产、支持跨专业组合应用，支持多元海量数据集成管理，支持跨平台数据库更新维护。
广泛应用于测绘与地理信息相关行业，并在实践中不断发展；是公司历经十年精心打造的一款功能高度集成、技术高度前瞻的地理信息软件产品。
1EPS系统（地理信息工作站）产品体系，如图1-1所示。
图1-1 EPS系统产品体系本平台功能界定为：1）可读入流行的各种地理数据，如DWG、SHP、DGN、MIF、E00、ARCGISMDB、VCT等格式的数据。
2）支持不同种类、不同数学基础、不同尺度的数据通过工作空间无缝集成；支持跨服务器、跨区域数据集成。
3）除增删改点、线、面、注记基本绘图功能外，提供十字尺、随手绘、曲线注记、嵌入office文档等专业性功能，且图形操作自动带属性。
4）具有对象选择、基本图形编辑、属性编辑、符号编辑等图属编辑功能。
5）具有扩展编辑处理、悬挂点处理、拓扑构面、叠置分割、缓冲区处理等批量处2理功能。
5）常用工具有选择过滤、查图导航、数据检查、空间量算、查询统计、坐标转换、脚本定制等。
6）显示漫游有自由缩放、定比缩放、书签设置、实体显示控制、参照系显示控制等。
7）提供打印区域设置、打印机设置、打印效果设置，输出到位图（柵格化）等打印输出功能。
EPS2008脚本开发探讨摘要：文章简要介绍了测绘软件清华山维2008自带的脚本开发语言；细致描述了EPS2008脚本开发的优势与长处；并给出了EPS2008脚本开发的总体流程图；详细分析了EPS2008脚本的各项功能；剖析了EPS2008脚本开发的各部内部结构与规则；最后，笔者给出了一个脚本开发的实际应用案例，分析了脚本开发中遇到的问题并给出了解决的方案；希望能对广大同行业人士带来一定的理论与实践意义。
Abstract: The article synopsis introduced to survey and map the software Chin Hua mountain Wei 2008 develop language from the script taking;The delicacy described the advantage and strength of EPS2008 script development;Combined to the total flow chart of EPS2008 script development;Analyzed each function of EPS2008 scriptses in detail;Analyzed the each internal structure and rule of EPS2008 script development;Finally, the writer gives a script develop of actual application case, analyzed to meet in the script development of the problem combine to understand definitely of project;Hope to large go together an industry of the personage bring certain theory and fulfillment meaning.关键词：EPS2008，脚本，测绘开发，软件应用Keyword:The EPS2008, the script, surveys and maps a development, the software applies从EPS2008版开始，清华山维在EPS平台中加入了VBScript（Visual Basic Script），作为EPS平台的一种用户开发工具。

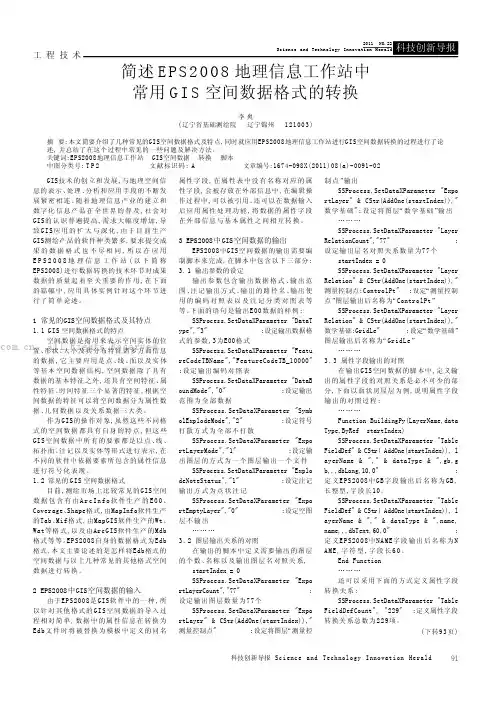

简述EPS2008地理信息工作站中常用GIS 空间数据格式的转换作者：李爽来源：《科技创新导报》2011年第22期摘要:本文简要介绍了几种常见的GIS空间数据格式及特点,同时就应用EPS2008地理信息工作站进行GIS空间数据转换的过程进行了论述,并总结了在这个过程中常见的一些问题及解决方法。
关键词:EPS2008地理信息工作站GIS空间数据转换脚本中图分类号:TP2 文献标识码:A 文章编号:1674-098X(2011)08(a)-0091-02GIS技术的创立和发展,与地理空间信息的表示、处理、分析和应用手段的不断发展紧密相连。
随着地理信息产业的建立和数字化信息产品在全世界的普及,社会对GIS的认识普遍提高,需求大幅度增加,导致GIS应用的扩大与深化,由于目前生产GIS测绘产品的软件种类繁多,要求提交成果的数据格式也不尽相同,所以在应用EPS2008地理信息工作站(以下简称EPS2008)进行数据转换的技术环节对成果数据的质量起着至关重要的作用,在下面的篇幅中,应用具体实例针对这个环节进行了简单论述。
1 常见的GIS空间数据格式及其特点1.1 GIS空间数据格式的特点空间数据是指用来表示空间实体的位置、形状、大小及其分布特征诸多方面信息的数据,它主要应用是点、线、面以及实体等基本空间数据结构,空间数据除了具有数据的基本特征之外,还具有空间特征、属性特征、时间特征三个显著的特征,根据空间数据的特征可以将空间数据分为属性数据、几何数据以及关系数据三大类。
作为GIS的操作对象,虽然这些不同格式的空间数据都具有自身的特点,但这些GIS空间数据中所有的要素都是以点、线、拓扑面、注记以及实体等形式进行表示,在不同的软件中依据要素所包含的属性信息进行符号化表现。
1.2 常见的GIS空间数据格式目前,测绘市场上比较常见的GIS空间数据包含有由ArcInfo软件生产的E00、Coverage、Shape格式,由MapInfo软件生产的Tab、Mif格式,由MapGIS软件生产的Wt、Wat等格式,以及由ArcGIS软件生产的Mdb格式等等。
GIS技术的创立和发展,与地理空间信息的表示、处理、分析和应用手段的不断发展紧密相连。
随着地理信息产业的建立和数字化信息产品在全世界的普及,社会对GIS的认识普遍提高,需求大幅度增加,导致GI S应用的扩大与深化,由于目前生产GIS测绘产品的软件种类繁多,要求提交成果的数据格式也不尽相同,所以在应用E P S2008地理信息工作站(以下简称EPS2008)进行数据转换的技术环节对成果数据的质量起着至关重要的作用,在下面的篇幅中,应用具体实例针对这个环节进行了简单论述。
1 常见的GIS空间数据格式及其特点1.1GIS空间数据格式的特点空间数据是指用来表示空间实体的位置、形状、大小及其分布特征诸多方面信息的数据,它主要应用是点、线、面以及实体等基本空间数据结构,空间数据除了具有数据的基本特征之外,还具有空间特征、属性特征、时间特征三个显著的特征,根据空间数据的特征可以将空间数据分为属性数据、几何数据以及关系数据三大类。
作为GIS的操作对象,虽然这些不同格式的空间数据都具有自身的特点,但这些GIS空间数据中所有的要素都是以点、线、拓扑面、注记以及实体等形式进行表示,在不同的软件中依据要素所包含的属性信息进行符号化表现。
1.2常见的GIS空间数据格式目前,测绘市场上比较常见的GIS空间数据包含有由A r c In f o软件生产的E00、Coverage、Shape格式,由MapInfo软件生产的Tab、Mif格式,由MapGIS软件生产的Wt、Wat等格式,以及由ArcGIS软件生产的Mdb 格式等等。
EPS2008自身的数据格式为Edb 格式,本文主要论述的是怎样将Edb格式的空间数据与以上几种常见的其他格式空间数据进行转换。
2 EPS2008中GIS空间数据的输入由于EPS2008是GIS软件中的一种,所以针对其他格式的GI S空间数据的导入过程相对简单,数据中的属性信息在转换为Edb文件时将被替换为模板中定义的同名属性字段,在属性表中没有名称对应的属性字段,会被存放在外部信息中,在编辑操作过程中,可以被引用。

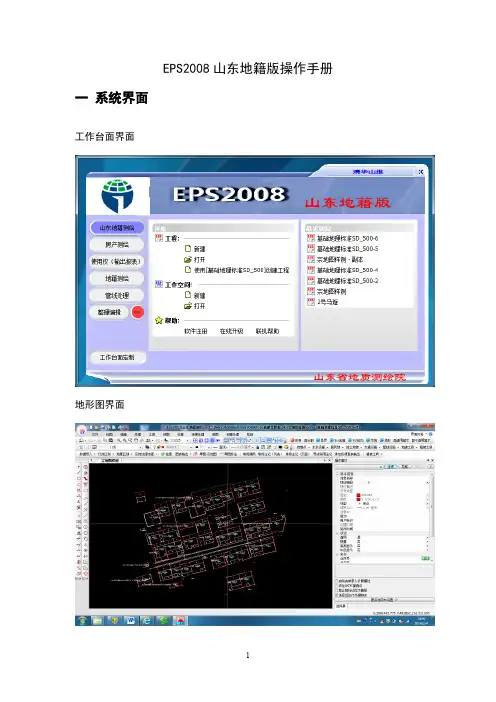

EPS2008山东地籍版操作手册一系统界面工作台面界面地形图界面宗地图界面二环境准备1.软件安装详见软件说明书注意：在安装的最后一步，必须选择单机版加密锁驱动安装，如果要操作ARCGIS的PDB数据转换，则需同时安装ESRI 的ArcGIS Engine Runtime环境2.作业方案文件对应设置模板：地形图模板基础地理标准SD_500.mdt；地籍宗地图模板地籍宗地图SD.mdt；模板文件放置到：根目录下的 Templates目录下；（具体路径依EPS2008的安装目录而定，以下同）2．软件注册必选注册模块：SSEdit编辑平台、SSCheck数据监理、SScript脚本处理、SSCadastre 地籍处理可选注册模块：SSHouse房产处理、SSDataX数据转换三数据采集与处理3.1 地形图采集与处理3.1.1 创建地形图工程工程类型选择“地形图”，模板选择“基础地理标准SD_500.mdt”3.1.2 宗地要素测绘宗地要素必须自身封闭，宗地支持带岛面，支持有圆弧的多义线宗地必填属性项包括：[地籍号]、[宗地号]、[权属单位名称]、[土地坐落]、[地类代码]、[权属性质]、[使用权类型]等在地形图和宗地图要素中，添加了许多的带有本地色彩的编码，如中心线围墙等等，适合了当地的特点。
3.1.4 自动属性重算对于房屋的[建筑面积]、[建基面积]，可通过“地籍处理”菜单下的“房屋属性重算”功能自动更新，同时编写了众多的面积计算脚本，可以方便的计算。
对于宗地的[宗地面积]、[建基面积]、[建筑总面积]，可通过“地籍处理”菜单下的“宗地属性重算”功能自动更新对于ACCESS 数据库：无需填写服务器认证信息，SQLSERVER和ORACLE则需填写该项信息，数据库用户认证的初始用户名和口令均为admin连接宗地图库宗地图库支持MS ACCESS MDB、MS SQLSERVER和ORACLE三种类型数据库，对于一般作业员，可以选择创建MS ACCESS MDB格式的数据库，对于区局管理部门则可选择MS SQLSERVER或ORACLE数据库。
