齿轮的设计计算过程

齿轮的设计计算过程
齿轮的设计计算过程可以分为以下几个步骤：
1. 确定设计参数：确定齿轮的类型、传动功率、转速、齿数、模数等设计参数。

2. 确定齿轮的齿数和模数：根据设计参数中的传动功率和转速，计算出齿轮的齿数和模数。

3. 确定齿轮的几何参数：根据齿数和模数，计算齿轮的几何参数，如分度圆直径、齿高、齿厚等。

4. 确定齿轮的强度参数：根据设计参数中的功率和转速，计算齿轮的强度参数，如接触强度和弯曲强度。

5. 进行强度校核：根据计算出的齿轮强度参数，进行强度校核，确定齿轮的寿命和安全系数。

6. 进行结构设计：根据强度校核的结果，进行齿轮的结构设计，包括齿轮轴的直径、齿轮的材料选择等。

7. 进行CAD绘图和制造：根据设计结果，进行CAD绘图和制造，完成齿轮的设计和制造。

需要注意的是，在设计计算过程中，需要考虑到齿轮的噪音、磨损、振动等问题，以确保齿轮的设计质量和可靠性。

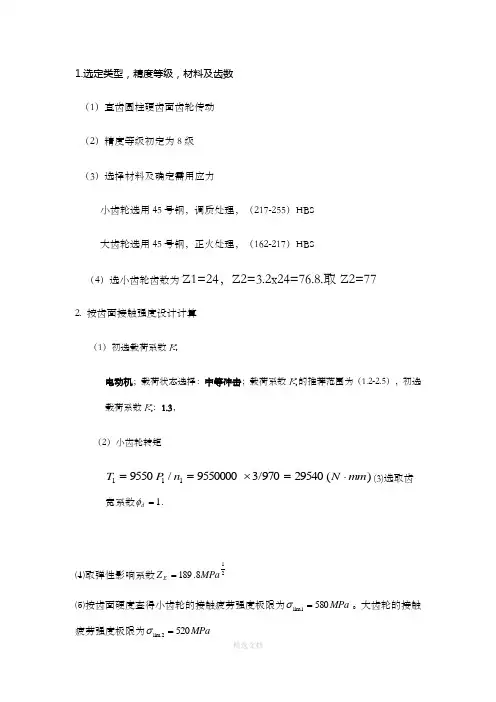

1.选定类型，精度等级，材料及齿数 （1）直齿圆柱硬齿面齿轮传动 （2）精度等级初定为8级 （3）选择材料及确定需用应力小齿轮选用45号钢，调质处理，（217-255）HBS 大齿轮选用45号钢，正火处理，（162-217）HBS （4）选小齿轮齿数为Z1=24，Z2=3.2x24=76.8.取Z2=772. 按齿面接触强度设计计算（1）初选载荷系数K t电动机；载荷状态选择：中等冲击；载荷系数K t 的推荐范围为（1.2-2.5），初选载荷系数K t ：1.3， （2）小齿轮转矩)(29540/97039550000/9550111mm N n P T ⋅=⨯==(3)选取齿宽系数1=d φ.⑷取弹性影响系数218.189MPa Z E =⑸按齿面硬度查得小齿轮的接触疲劳强度极限为MPa 5801lim =σ。

大齿轮的接触疲劳强度极限为MPa 5202lim =σ⑹计算应力循环次数N 1=60n 1jl h =60X970X1X(16X300X15)=4.470X109N 99210397.12.310470.4⨯=⨯=⑺取接触疲劳寿命系数K .89.0,88.021==HN HN K ⑻计算接触疲劳许用应力 取失效概率为1%，安全系数S=1[]a HN H MP MPa SK 4.5105709.01lim 11=⨯==σσ[]a HN H MP MPa SK 8.46253095.02lim 22=⨯==σσ⑼按齿面接触强度设计计算 ①试算小齿轮分度圆直径mm Z u u T K d H E d t t 248.56)8.4628.189(2.32.4110954.28.132.2)][(132.23243211=⨯⨯⨯=+〉σφ②计算齿轮圆周转速v 并选择齿轮精度 s m n d V t /48.2100060970248.5610006011=⨯⨯⨯=⨯=ππ③计算齿轮宽度bmm d b t d 248.56248.5611=⨯=⨯=φ④计算齿轮宽度b 与齿高h 之比模数 mm mm Z d m t 033.22272.44111===齿高 mm mm m h 574.4033.225.225.21=⨯==67.10=hb⑤计算载荷系数根据v=2.27m/s 。

齿轮的基本参数和计算公式齿轮是一种常见的机械元件，广泛应用于机械传动系统中。

了解齿轮的基本参数和计算公式对于正确设计和选择齿轮传动具有重要的意义。

下面将详细介绍齿轮的基本参数和计算公式。

一、齿轮的基本参数1.分度圆直径（D）：齿轮两侧齿槽最低点所在的圆的直径，是齿轮设计的基本参数。

2.齿数（z）：齿轮上的齿的数量。

齿数一般为整数，两个齿轮的齿数比可以决定齿轮传动的速比。

3.法向模数（m）：齿轮的模数，是齿轮设计中的重要参数。

可以通过齿轮的公称齿数和分度圆直径来计算。

4.齿廓圆直径（D_a）：位于齿槽底部的圆的直径，决定了齿轮传动的拓扑形状。

5.齿顶圆直径（D_f）：齿槽的顶部所在的圆的直径，与齿槽的接触和传力能力有关。

6.齿底圆直径（D_b）：齿槽底部所在的圆的直径，与齿槽的接触和传力能力有关。

7.齿距（p）：相邻齿的中心距离，是齿轮传动中两个齿轮之间的齿距参数。

8.压力角（α）：相接触齿廓线与法线之间的夹角，影响着齿轮接触性能和传力能力。

二、齿轮的计算公式1.模数（m）的计算公式：m=D/z2.齿距（p）的计算公式：p=πm3.弧齿高（h_a）和压力角（α）的计算公式：h_a = m(cos(α) + cos(α - φ))其中，φ为齿顶圆角。

4.齿顶高（h_f）和压力角（α）的计算公式：h_f = m(cos(α) + cos(α + φ))其中，φ为齿顶圆角。

5.齿厚（s）的计算公式：s = m(π/2 + tan(α) - α)6.齿廓圆直径（D_a）的计算公式：D_a=D+2m7.齿顶圆直径（D_f）的计算公式：D_f = D + 2m(cos(α) + cos(α + φ))8.齿底圆直径（D_b）的计算公式：D_b = D - 2m(cos(α) + cos(α - φ))需要注意的是，上述公式中齿顶圆角（φ）是一个常量，一般情况下取20°。

三、齿轮的计算过程1.根据传动比确定主动轮的分度圆直径和齿数。

齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。

齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。

本文将介绍齿轮齿条设计计算的一些基本公式和原理。

一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算：N = (π * D) / m其中，N为齿数，D为齿轮直径，m为模数。

2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算：P = (N1 + N2) / 2 * m其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。

3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。

4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算：m = D / N其中，m为模数，D为齿轮直径，N为齿数。

二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算：m = L / N其中，m为模数，L为齿条长度，N为齿数。

2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算：i = L / (π * D)其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。

3. 齿条齿数计算公式齿条齿数是指齿条上的齿数，可以通过以下公式计算：N = L / m其中，N为齿数，L为齿条长度，m为模数。

三、齿轮齿条设计计算实例假设有一对齿轮，其中一个齿轮的齿数为20，直径为40mm，另一个齿轮的齿数为40，直径为80mm，模数为2mm。

我们可以通过上述公式进行计算。

根据齿数计算公式，可得第一个齿轮的齿数为20，第二个齿轮的齿数为40。

根据齿轮间距计算公式，可得齿轮间距为(20+40)/2*2=60mm。

齿轮齿条设计计算公式齿轮和齿条是机械传动中常用的两种元件，用于传递动力和运动。

齿轮和齿条的设计计算公式是设计和计算这两种元件的基础，下面将详细介绍齿轮和齿条的设计计算公式。

一、齿轮的设计计算公式1. 齿轮的模数（m）计算公式：齿轮的模数是齿轮齿数与齿轮的直径比，用于表示齿轮的尺寸。

模数的计算公式为：m = d / z其中，m为模数，d为齿轮的直径，z为齿轮的齿数。

2. 齿轮的分度圆直径（d）计算公式：齿轮的分度圆直径是齿轮齿数与模数的乘积，用于确定齿轮的尺寸。

分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿轮的齿数。

3. 齿轮的齿顶圆直径（da）计算公式：齿轮的齿顶圆直径是齿轮齿顶与齿根之间的直径，用于确定齿轮的尺寸。

齿顶圆直径的计算公式为：da = d + 2m其中，da为齿顶圆直径，d为分度圆直径，m为模数。

4. 齿轮的齿根圆直径（df）计算公式：齿轮的齿根圆直径是齿轮齿根与齿顶之间的直径，用于确定齿轮的尺寸。

齿根圆直径的计算公式为：df = d - 2.2m其中，df为齿根圆直径，d为分度圆直径，m为模数。

5. 齿轮的齿宽（b）计算公式：齿轮的齿宽是齿轮齿根与齿顶之间的宽度，用于确定齿轮的尺寸。

齿宽的计算公式为：b = m * zc其中，b为齿宽，m为模数，zc为齿轮齿数系数。

二、齿条的设计计算公式1. 齿条的模数（m）计算公式：齿条的模数是齿条齿数与齿条的厚度比，用于表示齿条的尺寸。

模数的计算公式为：m = t / z其中，m为模数，t为齿条的厚度，z为齿条的齿数。

2. 齿条的分度圆直径（d）计算公式：齿条的分度圆直径是齿条齿数与模数的乘积，用于确定齿条的尺寸。

分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿条的齿数。

3. 齿条的基圆直径（db）计算公式：齿条的基圆直径是齿条齿槽底部的直径，用于确定齿条的尺寸。

基圆直径的计算公式为：db = d - 2m其中，db为基圆直径，d为分度圆直径，m为模数。

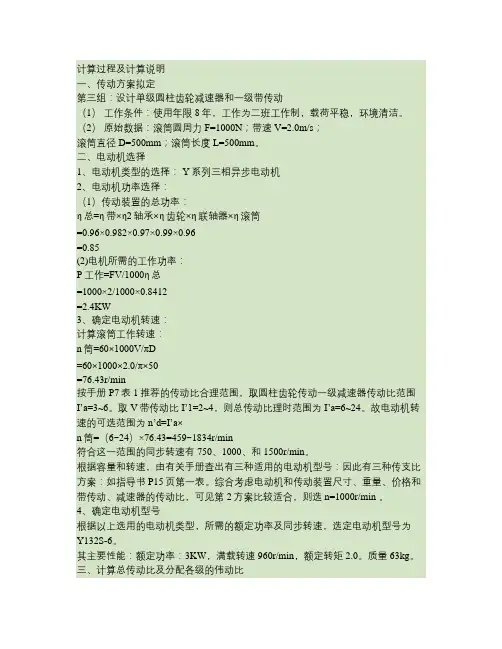

计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限8年，工作为二班工作制，载荷平稳，环境清洁。

（2）原始数据：滚筒圆周力F=1000N；带速V=2.0m/s；滚筒直径D=500mm；滚筒长度L=500mm。

二、电动机选择1、电动机类型的选择： Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.982×0.97×0.99×0.96=0.85(2)电机所需的工作功率：P工作=FV/1000η总=1000×2/1000×0.8412=2.4KW3、确定电动机转速：计算滚筒工作转速：n筒=60×1000V/πD=60×1000×2.0/π×50=76.43r/min按手册P7表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’a=3~6。

取V带传动比I’1=2~4，则总传动比理时范围为I’a=6~24。

故电动机转速的可选范围为n’d=I’a×n筒=（6~24）×76.43=459~1834r/min符合这一范围的同步转速有750、1000、和1500r/min。

根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书P15页第一表。

综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第2方案比较适合，则选n=1000r/min 。

4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132S-6。

其主要性能：额定功率：3KW，满载转速960r/min，额定转矩2.0。

质量63kg。

三、计算总传动比及分配各级的伟动比1、总传动比：i总=n电动/n筒=960/76.4=12.572、分配各级伟动比（1）据指导书P7表1，取齿轮i齿轮=6（单级减速器i=3~6合理）（2）∵i总=i齿轮×I带∴i带=i总/i齿轮=12.57/6=2.095四、运动参数及动力参数计算1、计算各轴转速（r/min）nI=n电机=960r/minnII=nI/i带=960/2.095=458.2(r/min)nIII=nII/i齿轮=458.2/6=76.4(r/min)2、计算各轴的功率（KW）PI=P工作=2.4KWPII=PI×η带=2.4×0.96=2.304KWPIII=PII×η轴承×η齿轮=2.304×0.98×0.96=2.168KW3、计算各轴扭矩（N•mm）TI=9.55×106PI/nI=9.55×106×2.4/960=23875N•mmTII=9.55×106PII/nII=9.55×106×2.304/458.2=48020.9N•mmTIII=9.55×106PIII/nIII=9.55×106×2.168/76.4=271000N•mm五、传动零件的设计计算1、皮带轮传动的设计计算（1）选择普通V带截型由课本P83表5-9得：kA=1.2PC=KAP=1.2×3=3.9KW由课本P82图5-10得：选用A型V带（2）确定带轮基准直径，并验算带速由课本图5-10得，推荐的小带轮基准直径为75~100mm则取dd1=100mm>dmin=75dd2=n1/n2•dd1=960/458.2×100=209.5mm由课本P74表5-4，取dd2=200mm实际从动轮转速n2’=n1dd1/dd2=960×100/200 =480r/min转速误差为：n2-n2’/n2=458.2-480/458.2=-0.048<0.05(允许)带速V：V=πdd1n1/60×1000=π×100×960/60×1000=5.03m/s在5~25m/s范围内，带速合适。

1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核）3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动）4、根据总传动比进行分配，计算出各级的分传动比5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。

6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核8、低速轴齿轮的强度校核9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。

程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。

程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。

整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。

中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。

输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。
