电流电压电阻练习题yong

电流、电压、电阻习题精练一、基础巩固：1.电流是表示___________的物理量，通常用字母___________表示，它的单位是___________，符号___________。

2.电路中电流的大小可以用_______来测量，实验室常用电流表的刻度盘上标着字母______。

使用电流表测量电流时，电流表与用电器要________联，并且让电流从_________柱流入，从_______柱流出。

3、串联电路电流的特点：；并联电路电流的特点：。

4．电压的符号是，单位是，单位的符号是。

5．电压是使电路中形成原因，是提供电压的装置，电压的国际单位是，其符号是；电压的常用单位还有和。

6．测量电路两端的要用电压表。

学校常用的电压表有个量程，个接线柱。

它的表盘上标有字母。

电压表的“0”点通常在表盘侧，在使用电压表之前要检查表的指针是否对准了。

7.串联电路两端的总电压等于；并联电路里，各支路两端的电压。

8．写出下列各电源的电压值：每个铅蓄电池电压；两节干电池串联；家庭电路的电压是，对人体的安全电压是。

9．使用电压表时，必须把它与被测电路联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的。

10、一切导体都有阻碍电流的性质，这种性质叫导体的________，在国际上通用字母________表示。

12、在相同电压下通过________导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就________，导体的电阻越大，它对________的阻碍作用就越大。

13、不同的导体，电阻一般________，电阻是导体的一种，导体电阻的大小决定于导体的________、________和________，还跟________有关系。

对大多数导体来说温度越高，电阻________。

14、一条合金丝导线拉制成原来长度的二倍时它的电阻比原来电阻变______ ，这是因为合金丝的_______且________。

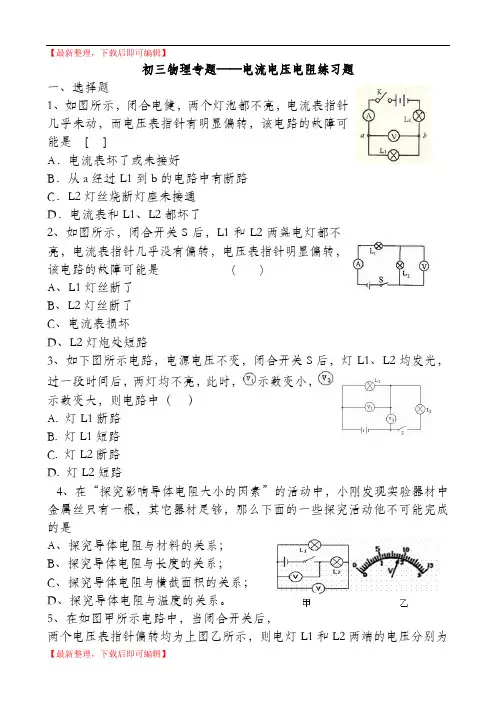

【最新整理，下载后即可编辑】初三物理专题——电流电压电阻练习题一、选择题1、如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是[ ]A．电流表坏了或未接好B．从a经过L1到b的电路中有断路C．L2灯丝烧断灯座未接通D．电流表和L1、L2都坏了2、如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是( )A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路3、如下图所示电路，电源电压不变，闭合开关S后，灯L1、L2均发光，过一段时间后，两灯均不亮，此时，示数变小，示数变大，则电路中（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路4、在“探究影响导体电阻大小的因素”的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系；B、探究导体电阻与长度的关系；C、探究导体电阻与横截面积的关系；D、探究导体电阻与温度的关系。

5、在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为A．7.2V 1.8VB．9V 1.8VC．1.8V 7.2VD．9V 7.2V6、如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（）A、灯泡L变亮，电流表示数变大B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小D、灯泡L变暗，电流表示数变大7、图4所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大8、如图所示,当开关闭合后,电流表A1和A2的示数与开关闭合前相比较,下列说法中正确的是:A.A1不变,A2增大B.A1和A2的示数都增大C.A1和A2的示数都减小D.A1减小,A2增大9、如图9所示，L1和L2是两只相同的灯泡，a、b是电流表或电压表。

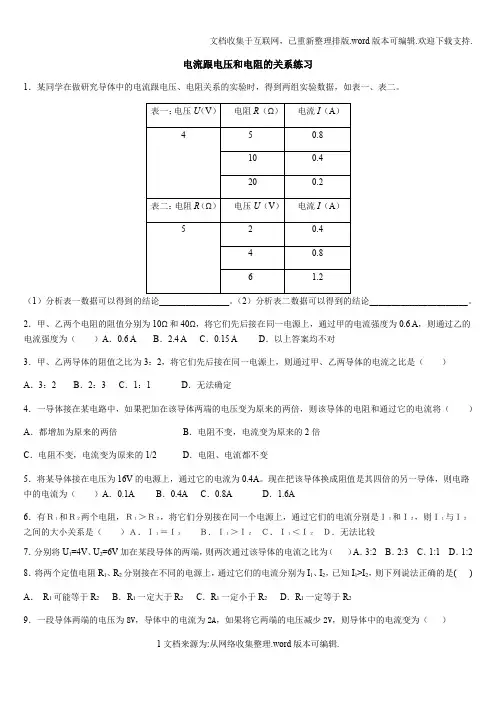

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

（1）分析表一数据可以得到的结论________________。

（2）分析表二数据可以得到的结论______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A．3：2 B．2：3 C．1：1 D．无法确定4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）A．0.1A B．0.4A C．0.8A D．1.6A6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:28．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( ) A．R1可能等于R2B．R1一定大于R2C．R1一定小于R2D．R1一定等于R29．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．0.25A B．0.5A C．1.5A D．3A10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下左图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为A；如果要使电路中的电流变为0.2A，则应换成一个阻值为Ω的电阻。

电流电压电阻练习题电流、电压、电阻练习题1. 第一题：在一个电路中，电流为4A，电阻为6Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 4A × 6Ω = 24V2. 第二题：一个电路中的电压为12V，电阻为3Ω，请计算电流是多少？解答：同样根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 12V / 3Ω = 4A3. 第三题：一个电路中的电流为2A，电压为20V，请计算电阻是多少？解答：继续根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 20V / 2A = 10Ω4. 第四题：一个电路中的电流为5A，电阻为10Ω，请计算电压是多少？解答：欧姆定律告诉我们，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 5A × 10Ω = 50V5. 第五题：在一个电路中，电压为30V，电流为3A，请计算电阻是多少？解答：根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 30V / 3A = 10Ω6. 第六题：一个电阻为8Ω的电路中，电压为24V，请计算电流是多少？解答：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 24V / 8Ω = 3A7. 第七题：在一个电路中，电流为4A，电压为12V，请计算电阻是多少？解答：继续应用欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 12V / 4A = 3Ω8. 第八题：一个电路中的电流为6A，电阻为2Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 6A × 2Ω = 12V总结：通过以上练习题，我们回顾了电流、电压和电阻之间的关系，以及如何使用欧姆定律进行计算。

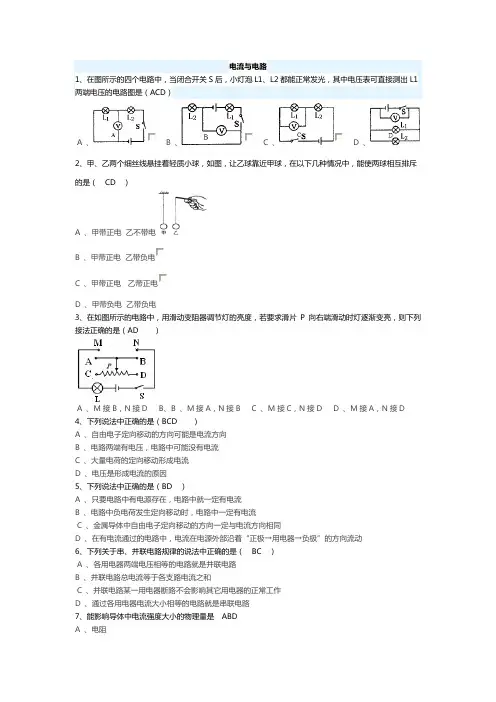

电流与电路1、在图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L1两端电压的电路图是（ACD）A 、B 、C 、D 、2、甲、乙两个细丝线悬挂着轻质小球，如图，让乙球靠近甲球，在以下几种情况中，能使两球相互排斥的是（CD ）A 、甲带正电乙不带电B 、甲带正电乙带负电C 、甲带正电乙带正电D 、甲带负电乙带负电3、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（AD ）A 、M接B，N接D B、B 、M接A，N接BC 、M接C，N接D D 、M接A，N接D4、下列说法中正确的是（BCD ）A 、自由电子定向移动的方向可能是电流方向B 、电路两端有电压，电路中可能没有电流C 、大量电荷的定向移动形成电流D 、电压是形成电流的原因5、下列说法中正确的是（BD ）A 、只要电路中有电源存在，电路中就一定有电流B 、电路中负电荷发生定向移动时，电路中一定有电流C 、金属导体中自由电子定向移动的方向一定与电流方向相同D 、在有电流通过的电路中，电流在电源外部沿着“正极→用电器→负极”的方向流动6、下列关于串、并联电路规律的说法中正确的是（BC ）A 、各用电器两端电压相等的电路就是并联电路B 、并联电路总电流等于各支路电流之和C 、并联电路某一用电器断路不会影响其它用电器的正常工作D 、通过各用电器电流大小相等的电路就是串联电路7、能影响导体中电流强度大小的物理量是ABDA 、电阻B 、通电时间C 、电荷量D 、质量8、下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是（AD ）A 、厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B 、马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C 、楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才亮，所以声控开关与光控开关是并联的，再与灯是串联的D 、一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的9、下列说法中正确的是（BCD ）A 、负电荷的定向移动不能形成电流B 、在电路中，电源是提供电能的装置C 、物理学规定正电荷定向移动的方向为电流方向D 、电压的作用是使电路中自由电荷定向移动形成电流10、如图所示的电路中，闭合开关s后，电流表A1的示数为1．2A，电流表A2的示数是0.8A，则（BC）A 、通过R1的电流为1.2AB 、通过R1的电流为0.4AC 、通过R2的电流为0.8AD 、通过R2的电流为1.2A11、（2006•潍坊）如图所示的电路中，灯泡L1、L2规格相同，要使L1、L2同时发光，下列做法可行的是（AC）A 、只闭合S2B 、同时闭合S1、S2C 、同时闭合S1、S3D 、同时闭合S2、S312、如图所示的电路中，开关S闭合后，电流表A1与A2的示数分别为0.6A和0.5A，讨论R1，R2，R3的大小，可能的是（BD ）A 、R1=R2=R3B 、R1＞R2＞R3C 、R1＜R2＜R3D 、R1=R2＞R313、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（AC）A 、电流表A1的示数是1.5AB 、通过灯L1、L2的电流都为0.3AC 、通过灯L1的电流为1.2AD 、电路的总电流为1.8A14、如图所示的电路图，下列说法中，正确的是（CD ）A 、闭合S2，断开S1、S3时，电路是断路B 、闭合S1、S2、S3时，电路是通路C 、闭合S1、S2，断开S3时，电路是短路D 、闭合S2、S3，断开S1时，L1发光而L2不发光1、（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．2、请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图．3、在方格中画出对应的电路图．4、已知通过R1电流为1安、R2电流为2安，R3电流为3安，求各电流表的示数．5、（2007•兰州）用两只灯泡、一个开关（总开关）、一只滑动受阻器、一个电源，设计出满足以下要求的电路：一只灯的亮度不变，另一只灯的亮度可调节．（1）在虚线框内画出电路图；（2）连接实物1、一根导线通过1A的电流时电阻是5Ω，当通过2A的电流时电阻是Ω；如果导线两端加3节串联的干池，电压是V，其电阻是Ω；不通电时电阻是；如果将其拉长为原来的2被，则电阻变为原来的倍。

电流、电压、电阻练习题一、填空题：1．如图所示，要使L1，L2组成串联电路，应闭合，打开；要使L1L2组成并联电路，应闭合，打开；当同时闭合S1S2，电路形成。

2．小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。

其中R ‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。

当金属片受到的压力增大时，变阻器的阻值，压力表示数 (选填“变大”、“变小”或“不变”)。

若把压力表接在R的两端，当金属片受到的压力增大时，变阻器的阻值将，压力表示数。

3．在生产和实验中常用改变的方法来控制电路中的电流。

变阻器是通过来改变电阻的，如图所示，要使电路中电流表的示数变小，变阻器的滑片P应该向端移动，要使灯变亮一些，变阻器的滑片应向端移动。

4．如图所时的电路中，通过灯L1的电流为0.2A，通过灯L2的电流为0.3A，通过灯L3的电流为0.4A，用I1、I2、I3分别表电流表A1、A2、A3的示数，则I1= ，I2= ，I3= 。

第4题第5题第6题第7题5．如图所示的电路中，电源电压为3V，电压表的示数为，L1电压为 V，L2两端的电压为 V。

6．如图所示，当滑片P向A端移动时，连入电路的电阻将，电流表的示数将。

7．如图所示，电源由3节新干电池组成，L1、L2是相同的两个灯泡，则：（1）当S1打开，S2闭合时，电压表的示数为；（2）当S1闭合，S2打开时，电压表的示数又是。

8．有一种装饰用的小彩灯，只能在5V电压下工作，则需要只这样的彩灯以的方式连接，才能在220V的电路中使用。

9．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是____A；A2的读数是_____A；那么流过R1的电流与流过R2的电流之比=____________。

10．在探究“电阻上的电流跟电压的关系”中：(1)我们首先会提出什么问题；(2)你或同学们有什么猜想请说出来：；(3)在设计实验时，需改变电压，你和同学们在实验中是采用什么办法的(说出所用的器材和方法) ；(4)通过分析记录数据，你得出的结论是：。

电流电路电压电阻1.（2016·广元）集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成（C）A．超导体 B．金属导体 C．半导体 D．绝缘体2.（2016·成都）下列因素中，对导体电阻大小有决定作用的是（D）A．导体是否接入电路 B．导体两端的电压 C．通过导体的电流 D．导体的长度3.（2016·乐山）通常情况下，下列物体中属于导体的是( A )A．铜丝 B．玻璃 C．橡胶手套 D．塑料4.(2015·内江)甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（B ）A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷5.（2016·攀枝花）毛皮与橡胶棒摩擦，橡胶棒由于得到电子而带负电，油罐车的下面拖着一条铁链是因为铁是导体．6.(2015·遂宁)验电器是根据同种电荷相互排斥的原理制成的．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从A到B(填“A”或“B”)7.（2016·自贡）在如图所示的四个电路中，哪个电路中三个电灯是并联的（C）8.(2016·巴中)我国家庭电路的照明电压为220V，家庭电路中所有家用电器和插座都是并联的．9.（2014?南充）物理学中把正电荷定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是并联在电路中的．10.（2016·宜宾）如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（AB ）A．甲表有示数，乙表没有示数B．再闭合开关S1，甲表示数大于乙表示数C．再闭合开关S1，甲表示数变大，乙表示数不变D．再闭合开关S1，甲表示数变大，乙表示数变小11.（2015?南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ A ）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V12.(2014?自贡)如图所示的电路中，闭合开关，电压V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是（ A ）A．4.5 V B．5.5 V C．3V D．2 V13.（2015?成都）教室里的各盏照明灯之间是并联的，当教室里多开一盏照明灯时，干路上的电流大小将变大．（填“变大”、“不变”或“变小”）14.（2014?广安）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（C）A.IA＞IBB.IA＜IBC.IA=IBD.无法确定15.(2016·乐山)现需要研究的课题有：导体的电阻跟它的横截面积的关系；导体的电阻跟它的长度的关系；导体的电阻跟它的材料的关系.给出三根镍铬合金线a、b、c（其长度关系la=lb>lc，横截面积关系sa>sb=sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是( C )A．只有B．只有C．和D．、和16.（2016?凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（ B ）A.将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D17.(2016·雅安)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最右（填“左”或“右”）端．（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R=5Ω．（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是其它条件不变，导体的电阻与长度成正比．（5）在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫：控制变量法．在下列两个电学实验中，应用此方法的是：B（填字母）A．用伏安法测电阻B．探究电流与电压、电阻的关系．1.（2016·广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（D）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V2.（2016·天津）将一根金属导线均匀拉长后，其电阻（ A ）A.变大B.变小C.不变D.无法判断3.(2016?台州)在番茄上相隔一定距离分别插入铜片和锌片,即为番茄电池.将铜片、锌片与电压表相连,如图所示.下列说法正确的是( B )A. 锌电极是番茄电池的正极B. 番茄电池可将化学能转化为电能C. 番茄电池形成通路后,电子将从铜电极流出D. 将电压表直接接在该番茄电池上,会损坏电压表4.（2016?钦州）如图所示的四个电路图与实物电路对应的是（ A ）5.（2016?宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（ A ）A．电压表V的示数一定等于V1的示数 B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数 D．电流表A的示数一定等于A1的示数的2倍6.(2016·重庆A卷)如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ D ）A.玻璃棒和验电器都带负电荷B.玻璃棒带正电荷，验电器带负电荷C.用丝绸摩擦过的玻璃棒产生了电荷D.金属箔张开是因为同种电荷相互排斥7.（2016·临沂）如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于用电器（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带负电.8.(2016·成都)如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是串联，电压表测的是R1两端的电压．9.(2016·江西)串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是并联的，教室里的吊扇调速器与吊扇之间是串联的.10.（2015?永州）如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到b端（填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为0.3A．11.（2015?平凉）如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗．解：12.（2016?赤峰）如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（A）A．①会②不会③断开 B．①不会②会③闭合C．①不会②会③断开 D．①会②不会③闭合13.（2016?德州）如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（D ）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S1自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作14.（2016?衡阳）刘老师在课堂上做了一个演示实验．实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干．连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变小．这个实验说明了电阻跟温度有关．15.（2014?德阳）某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干．继续阅读。

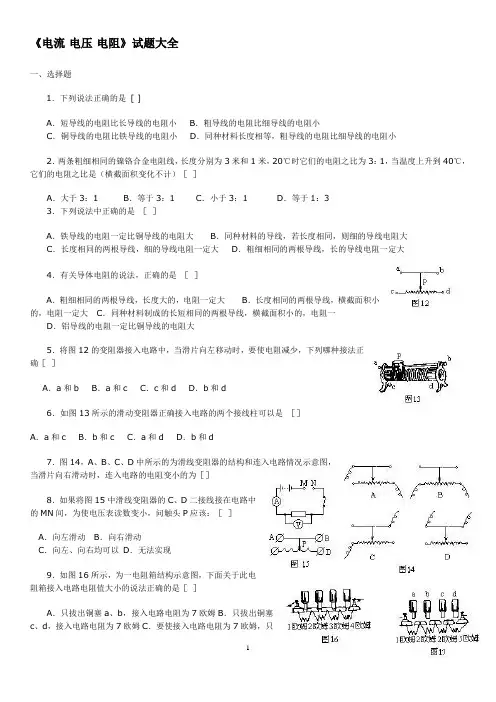

《电流电压电阻》试题大全一、选择题1．下列说法正确的是[ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D11．下列情况中一定有电流通过的是［］A．带有电荷的物体B．有电荷运动的导体C．两端有电压的电路D．正有消耗电能的用电器12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题19．如果通过手电筒小灯泡的电流强度是0.3安培，则1分钟里通过小灯泡的电量是______库仑。

图1图2图3图4V A V V A B C D R R R R1R R1R1R1S S S S 图5电压、电流、电阻及欧姆定律一、选择题1．如图1所示，所示，电源电压恒定．闭合开关电源电压恒定．闭合开关S1、S2，电压表示数为9 V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是分别是A．6Ω2ΩB．6Ω3ΩC．4Ω2ΩD．4Ω3Ω2．如图2所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是而电流表和电压表的示数都不变，出现这一现象的原因可能是A．灯L1断路断路 B．灯L2断路断路 C．灯L1短路短路 D．灯L2短路短路3．如图3所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是的亮度情况，下列判断正确的是A．L1和L2都变亮都变亮 B．L1和L2都变暗都变暗 C．L1始终比L2亮D．L2始终比L1亮4.将光敏电阻将光敏电阻 R、定值电阻、定值电阻 R0、电流表、电压表、开关和电源连接成如图4所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 A．电流表和电压表表示数均变小．电流表和电压表表示数均变小 B．电流表表示数变大，电压表表示数变小．电流表表示数变大，电压表表示数变小C．电流表示数变小，电压表表示数变大．电流表示数变小，电压表表示数变大 D．电流表和电压表表示数均变大．电流表和电压表表示数均变大5．在图5所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是的是A．电流表A、电压表V1示数都减小，电压表V2示数增大示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小示数变小C．电流表A的示数减小，两电压表示数不变的示数减小，两电压表示数不变D．三个电表的示数都不变．三个电表的示数都不变6．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。

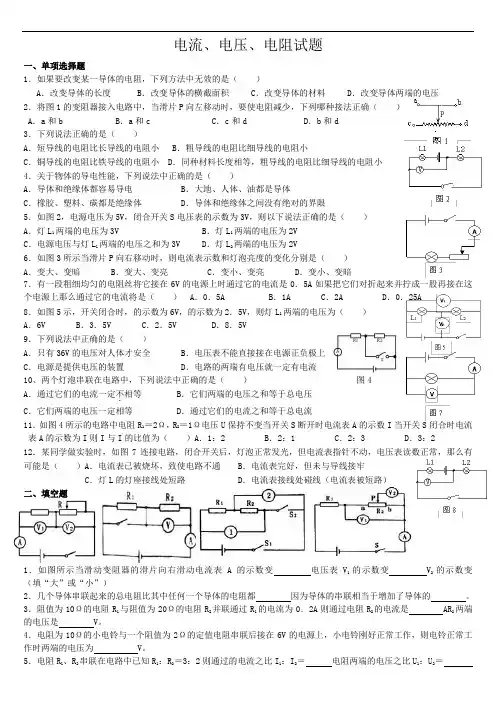

电流、电压、电阻试题一、单项选择题1．如果要改变某一导体的电阻，下列方法中无效的是（）A．改变导体的长度 B．改变导体的横截面积 C．改变导体的材料 D．改变导体两端的电压2．将图1的变阻器接入电路中，当滑片P向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是（）A．短导线的电阻比长导线的电阻小 B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小4．关于物体的导电性能，下列说法中正确的是（）A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体 D．导体和绝缘体之间没有绝对的界限5．如图2，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（）A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时，则电流表示数和灯泡亮度的变化分别是（）A．变大、变暗 B．变大、变亮 C．变小、变亮 D．变小、变暗7．有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是0．5A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（） A．0．5A B．1A C．2A D．0．25A8．如图5示，开关闭合时，的示数为6V，的示数为2．5V，则灯L1两端的电压为（）A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是（）A．只有36V的电压对人体才安全 B．电压表不能直接接在电源正负极上C．电源是提供电压的装置 D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中，下列说法中正确的是（）图4A．通过它们的电流一定不．相等 B．它们两端的电压之和等于总电压C．它们两端的电压一定相等 D．通过它们的电流之和等于总电流11．如图4所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（）A．1：2 B．2：1 C．2：3 D．3：212．某同学做实验时，如图7连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（）A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路 D．电流表接线处碰线（电流表被短路）二、填空题1．如图所示当滑动变阻器的滑片向右滑动电流表A的示数变电压表V1的示数变V2的示数变（填“大”或“小”）2．几个导体串联起来的总电阻比其中任何一个导体的电阻都因为导体的串联相当于增加了导体的。

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

（1）分析表一数据可以得到的结论________________。

（2）分析表二数据可以得到的结论______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A．3：2 B．2：3 C．1：1 D．无法确定4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）A．0.1A B．0.4A C．0.8A D．1.6A6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:28．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( ) A．R1可能等于R2B．R1一定大于R2C．R1一定小于R2D．R1一定等于R29．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．0.25A B．0.5A C．1.5A D．3A10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下左图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为A；如果要使电路中的电流变为0.2A，则应换成一个阻值为Ω的电阻。

电流电压电阻练习题电流电压电阻练题考点一：电流及电流表1.电流用字母"I"表示，单位是XXX（A），符号是"A"。

2.360微安（μA）= 0.36毫安（mA）= 0.安（A）；0.2安（A）= 200毫安（mA）。

小明误按0~3A量程读数，实际读数为0.15A。

3.使用电流表时应注意：1) 电流表要串联在待测电路中；2) 让电流从电流表的正接线柱流入，从负接线柱流出；3) 被测电流不要超过电流表的量程；4) 绝对不允许将电流表直接接在电源两极上。

4.关于我们常见的家用电器正常工作时的电流，合理的说法是：A。

电风扇约2A；B。

电冰箱约1A；C。

电视机约2A；D。

台灯约1A。

6.如图(a)所示，当开关S闭合时，两只电流表的示数分别由图(b)、(c)两图读得，则电灯L1中的电流是1.28A。

考点二：电压及电压表1.电压不是电流的原因，而是提供电压的装置。

2.电压用字母"U"表示，单位是XXX（V），符号是"V"。

一节干电池的电压是1.5V，一节铅蓄电池的电压是2V。

我国家庭电路的供电电压是220V；不高于36V的电压对人体才是安全的。

3.750毫伏（mV）= 0.75伏特（V）；0.05千伏（kV）=50伏特（V）。

小明误按0~3V量程读数，实际读数为15V。

4.电流表和电压表的使用，下列说法错误的是：5.图中用电流表测量电路中通过灯泡L1的电流的电路图，其中正确的是：A。

使用前都应检查指针是否指零；B。

若有两个量程，一般都先用大量程“试触”；C。

两表都不能将两接线柱直接接到电源的两极上；D。

接入电路时，都应使电流从正接线柱流入，从负接线柱流出。

5.在图所示的电路图中，能用电压表正确测出灯L1两端电压的是4伏特。

6.如图5所示，开关断开时电压表示数是6伏特，开关闭合时电压表示数是2伏特，则L1两端电压是6伏特，L2两端电压是2伏特。

初三物理电流电压电阻练习题一、选择题1、如图1所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ. ３：１Ｃ. ２：３Ｄ.１：３2、如图2所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。

若断开开关S2，则（）A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大3、标有“2V 1W”字样的小灯泡和标有“20 Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，设小灯泡电阻不变。

闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是 ( )A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 VC．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V4、图3所示，电阻Rl标着“lO Ω l A”，R2标着“5Ω1.2 A”，电流表Al、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。

闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．16 V 1 A B. 10 V 2.2 A C．6 V 2.2 A D. 6 V 1.8 A 5、如图4所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A.I1﹥I2 U1﹥U2B. I1﹥I2 U1大于、小于或等于U2都有可能C. U1﹤U2 I1=I2D. U1﹤U2 I1大于、小于或等于I2都有可能6、如图5所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是（）A．4.0安B．5.0安C．3.0安 D．3.6安7、如图6所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（）C、 I ，UD、2I ，2U8、利用图7所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个（）9、如图8所示的电路，闭合开关，小灯泡正常发光。

《电流、电压和电阻》练习题6．从显象管尾部发射出来的电子，高速撞击在电视机荧光屏上，使屏幕发光，则在显象管内（）A．电流的方向从灯丝到荧光屏B．电流方向从荧光屏到灯丝C．显象管内是真空，无法通过电流D．显象管中电流的方向不断改变7．如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。

8．按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）。

9．一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在图3所示的电路中，你认为符合上述要求的是10．如图1所示，要使灯泡L1和L2串联，应闭合开关；要使灯泡L1和L2并联，应闭合开关；绝不允许同时闭合开关．11．根据电路图８，将图９中的电路元件连接起来．元件位置不能移动，用铅笔画线代替连接用的导线，连线不能交叉．12．用金属导线把灯泡接到电池两极上，在电池外部的电路中（）A．电子从正极移向负极B．电子从负极移向正极C．正电荷从正极移向负极D．负离子从负极移向正极图3A B C D220 S220 S220 S22013、如图一，三个不同的灯泡接在电源上，A 1的示数为I 1，A 2的示数为I 2，A3的示数为I 3，各表读数关系正确的是A I 1＝I 2＝I 3B I 1＝I 2＋I 3C I 3＞I2＞I1 DI 1＞I 2＞I 314．对图5所示的电路分析，可以判断L 1和L 2是______联的，读数时发现，两个电流表中的指针指在相同的位置，如图中的表盘所示.则在流过L 1的电流是_____A ，流过L 2的的电流是________A 。
