PE聚乙烯全解

聚⼄烯（PE）简介聚⼄烯（PE）简介1.1聚⼄烯化学名称：聚⼄烯英⽂名称：polyethylene，简称PE结构式：聚⼄烯是⼄烯经聚合制得的⼀种热塑性树脂，也包括⼄烯与少量α-烯烃的共聚物。

聚⼄烯是五⼤合成树脂之⼀，是我国合成树脂中产能最⼤、进⼝量最多的品种。

1.1.1聚⼄烯的性能1.⼀般性能聚⼄烯为⽩⾊蜡状半透明材料，柔⽽韧，⽐⽔轻，⽆嗅、⽆味、⽆毒，常温下不溶于⼀般溶剂，吸⽔性⼩，但由于其为线性分⼦可缓慢溶于某些有机溶剂，且不发⽣溶胀。

⼯业上为使⽤和贮存的⽅便通常在聚合后加⼊适量的塑料助剂进⾏造粒，制成半透明的颗粒状物料。

PE易燃，燃烧时有蜡味，并伴有熔融滴落现象。

聚⼄烯的性质因品种⽽异，主要取决于分⼦结构和密度，也与聚合⼯艺及后期造粒过程中加⼊的塑料助剂有关。

2.⼒学性能PE是典型的软⽽韧的聚合物。

除冲击强度较⾼外，其他⼒学性能绝对值在塑料材料中都是较低的。

PE密度增⼤，除韧性以外的⼒学性能都有所提⾼。

LDPE由于⽀化度⼤，结晶度低，密度⼩，各项⼒学性能较低，但韧性良好，耐冲击。

HDPE⽀化度⼩，结晶度⾼，密度⼤，拉伸强度、刚度和硬度较⾼，韧性较差些。

相对分⼦质量增⼤，分⼦链间作⽤⼒相应增⼤，所有⼒学性能，包括韧性也都提⾼。

⼏种PE的⼒学性能见表1-1。

表1-1 ⼏种PE⼒学性能数据性能LDPE LLDPE HDPE超⾼相对分⼦质量聚⼄烯邵⽒硬度(D)拉伸强度／MPa拉伸弹性模量／MPa压缩强度／MPa缺⼝冲击强度／kJ·m-2弯曲强度／MPa 41～467～20100～30012.580～9012～1740～5015～25250～550—＞7015～25400～130022.540～7025～4064～6730～50150～800—＞100—3.热性能PE 受热后，随温度的升⾼，结晶部分逐渐熔化，⽆定形部分逐渐增多。

其熔点与结晶度和结晶形态有关。

HDPE 的熔点约为125～137℃，MDPE 的熔点约为126～134℃，LDPE 的熔点约为105～115℃。

pe热解温度
PE（聚乙烯）是一种常见的塑料材料，其分子结构中含有大量的碳氢键。

当PE加热时，这些碳氢键会被断裂，分解产生烃类气体和液体。

这个过程称为热解。

PE的热解温度是指PE开始分解并产生气体的温度。

根据不同的PE类型和分子量，热解温度会有所差异。

一般来说，低密度聚乙烯（LDPE）的热解温度为350℃左右，高密度聚乙烯（HDPE）的热解温度为500℃左右。

同时，热解温度还会受到加热速率、气氛（空气、氮气、惰性气体等）等因素的影响。

PE的热解温度对于塑料回收和再利用非常重要。

如果温度过低，PE无法充分分解，产生的气体不足，无法得到较高质量的再生料。

如果温度过高，热解过程反应过于剧烈，容易产生污染物和危险气体，影响环境和人体健康。

因此，在塑料回收和处理过程中，需要精确控制PE的热解温度，以充分利用资源、保护环境和人体健康。

- 1 -。

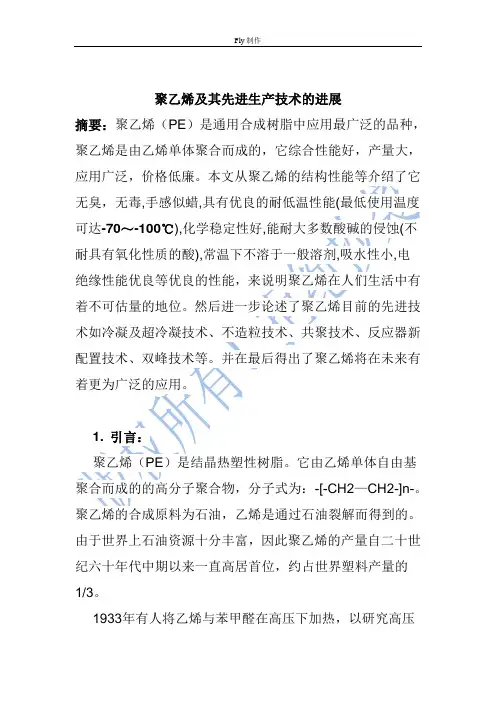

聚乙烯及其先进生产技术的进展摘要：聚乙烯（PE）是通用合成树脂中应用最广泛的品种，聚乙烯是由乙烯单体聚合而成的，它综合性能好，产量大，应用广泛，价格低廉。

本文从聚乙烯的结构性能等介绍了它无臭，无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良等优良的性能，来说明聚乙烯在人们生活中有着不可估量的地位。

然后进一步论述了聚乙烯目前的先进技术如冷凝及超冷凝技术、不造粒技术、共聚技术、反应器新配置技术、双峰技术等。

并在最后得出了聚乙烯将在未来有着更为广泛的应用。

1. 引言：聚乙烯（PE）是结晶热塑性树脂。

它由乙烯单体自由基聚合而成的的高分子聚合物，分子式为：-[-CH2—CH2-]n-。

聚乙烯的合成原料为石油，乙烯是通过石油裂解而得到的。

由于世界上石油资源十分丰富，因此聚乙烯的产量自二十世纪六十年代中期以来一直高居首位，约占世界塑料产量的1/3。

1933年有人将乙烯与苯甲醛在高压下加热，以研究高压条件对化学的影响，在乙烯压力为1400的大气压，受热温度为170℃的条件下，反应结束后，热压釜器壁上附有固体蜡状物，这是第一次发现的固体聚乙烯。

后来进过改进后，在高压条件下由乙烯聚合获得聚乙烯。

1939年开始工业生产，广泛的用于电器工业、化学工业、食品工业、机器制造业以及农业等方面。

乙烯在高压下可聚合生成聚乙烯的方法通称为高压法1953年联邦德国K.齐格勒发现以TiCl4-Al(C2H5)3为催化剂，乙烯在较低压力下也可聚合。

此法由联邦德国赫斯特公司于1955年投入工业化生产，通称为低压法聚乙烯。

50年代初期，美国菲利浦石油公司发现以氧化铬-硅铝胶为催化剂，乙烯在中压下可聚合生成高密度聚乙烯，并于1957年实现工业化生产。

60年代，加拿大杜邦公司开始以乙烯和α－烯烃用溶液法制成低密度聚乙烯。

聚乙烯（Polyethylene，简称PE）是一种由乙烯单体聚合而成的热塑性树脂。

它具有柔软、蜡状、低熔点的特性，化学式为(C2H4)n。

聚乙烯无毒、无味，手感似蜡，具有优良的耐低温性能，最低使用温度可达-100°C。

同时，它的化学稳定性好，能耐大多数酸碱的侵蚀（不耐具有氧化性质的酸）。

聚乙烯按照生产方法和密度的不同，可以分为高压聚乙烯（低密度聚乙烯）、低压聚乙烯（高密度聚乙烯）和中压聚乙烯（中密度聚乙烯）。

1.高压聚乙烯（LDPE）：柔软性、伸长率、冲击强度和渗透性较好，主要用于制造薄膜、容器衬
里、电线电缆的绝缘材料等。

2.低压聚乙烯（HDPE）：熔点、刚性、硬度和强度较高，吸水性小，有良好的电性能和耐辐射性，
主要用于制造耐腐蚀零件和绝缘零件。

3.中密度聚乙烯（MDPE）：性能介于高压和低压聚乙烯之间。

此外，还有一种超高分子量聚乙烯（UHMWPE），其强度非常高，可以用来做防弹衣。

聚乙烯的制备方法主要有溶液法、气相法、中压法、低压法、辐射聚合法等。

聚乙烯的应用范围广泛，主要用于制造薄膜、管道、容器、电线电缆绝缘材料、日用品等，还可用作电视、雷达的高频绝缘材料。
