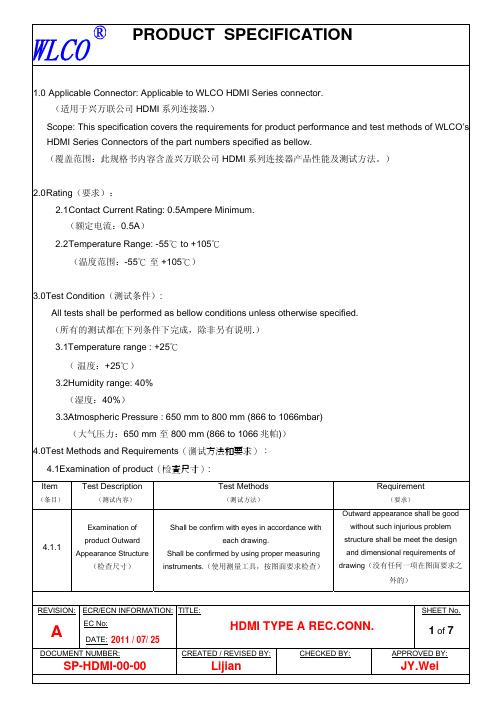

REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 1 of 71.0 Applicable Connector: Applicable to WLCO HDMI Series connector.（适用于兴万联公司HDMI 系列连接器.）Scope: This specification covers the requirements for product performance and test methods of WLCO’s HDMI Series Connectors of the part numbers specified as bellow.（覆盖范围：此规格书内容含盖兴万联公司HDMI 系列连接器产品性能及测试方法。
）2.0 R ating （要求）：2.1 C ontact Current Rating: 0.5Ampere Minimum. （额定电流：0.5A ）2.2 T emperature Range: -55℃ to +105℃（温度范围：-55℃ 至 +105℃）3.0Test Condition （测试条件）:All tests shall be performed as bellow conditions unless otherwise specified. （所有的测试都在下列条件下完成，除非另有说明.）3.1Temperature range : +25℃ （ 温度：+25℃） 3.2Humidity range: 40% （湿度：40%）3.3Atmospheric Pressure : 650 mm to 800 mm (866 to 1066mbar) （大气压力：650 mm 至 800 mm (866 to 1066兆帕)）4.0Test Methods and Requirements （测试方法和要求）：4.1Examination of product （检查尺寸）:Item（条目）Test Description（测试内容）Test Methods（测试方法）Requirement（要求）4.1.1Examination ofproduct Outward Appearance Structure（检查尺寸）Shall be confirm with eyes in accordance witheach drawing.Shall be confirmed by using proper measuring instruments.（使用测量工具，按图面要求检查）Outward appearance shall be goodwithout such injurious problem structure shall be meet the design and dimensional requirements of drawing （没有任何一项在图面要求之外的）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 2 of 74.2 Electrical performance （电气性能）：ItemTest DescriptionTest Methods Requirement4.2.1ContactResistance （接触阻抗）Mated connectors.Contact: measure by dry circuit, 20 mvolts maximum., 10mAShell: measured by open circuit, 5 Volts maximum, 100mA. (ANSI/EIA-364-06A-83)（端子：将公母头对插后，在回路施加直流最大20mV 10mA 的电流；铁壳：将公母头对插后，在回路施加直流最大5V 100mA 的电流；再测量相对应端子或铁壳的电阻值）Excluding conductorresistance :10 milliohms maximum.（接触阻抗最大不能超过10毫欧）4.2.2DielectricStrength （耐电压）Unmated connectors, apply 500 Volts AC(RMS.) between adjacent terminal or ground. (ANSI/EIA 364-20,Method 301)Mated connector, apply 300 Volts AC(RMS.) between adjacent terminal and ground. （未对插的连接器，在相邻的端子间施加AC 500V 1mA 的电流1分钟；对插的连接器在相邻的端子间施加AC 500V 1mA 的电流1分钟；）No Breakdown （没有损坏） Unmated connectors, apply 500 Volts DC between adjacentterminal or ground.(ANSI/EIA 364-21, Method 302)（未对插的连接器，在相邻的端子间施加DC 500V 1mA 的电流1分钟；）100 megaohmsminimum(unmated)（最小为100兆欧）4.2.3InsulationResistance （绝缘阻抗）Mated connectors, apply 150 Volts DC between adjacentterminal or ground.（对插的连接器在相邻的端子间施加DC 150V 1mA 的电流1分钟；）10 megaohmsminimum(mated)（最小为10兆欧） 4.2.4ContactCurrent Rating （额定电流）55℃, maximum ambient85℃, maximum temperature change(ANSI/EIA-364-70, TP-70)（给端子一个负载，当温度分别达到55℃和85℃稳定状态下，量测当时的电流）0.5 A minimum （最小0.5 A ）4.2.5 AppliedVoltage Rating （额定电压） 40 Volts AC (RMS.) continuous maximum, on any signal pin withrespect to the shield.（连续对所有端子施加最大AC 40V 电压）No Breakdown （没有如跳电或破裂之类的损坏） 4.2.6TMDS Signals Time Domain ImpedanceRise time < 200 psec (10%-90%).Signal to Ground pin ratio per HDMI designation. Differential Measurement Specimen Environment Impedance = 100 ohms differentialSource-side receptacle connector mounted on a Controlled impedance PCB fixture. (ANSI/EIA-364-108 Draft Proposal)Connector Area: 100 ohms ± 15%REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 3 of 74.2.7TMDS Signals Time Domain Cross talk FEXTRise time < 200 psec (10%-90%)Signal to Ground pin ration per HDMI designation. Differential Measurement Specimen Environment Impedance = 100 ohms differential.Source-side receptacle connector mounted on Controlled impedance PCB fixture. Driven pair and victim pair. (ANSI/EIA-364-90 Draft Proposal)5 % maximum4.3 Mechanical Performance:Item Test DescriptionTest MethodsRequirementAppearance （外观） No Damage （没有损坏） Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）4.3.1Vibration （振动测试）Amplitude:1.52 mm P-P or 147m/s 2{15G} （振幅：1.52mm ） Sweep time:50-2000-50Hz in 20minutes.（频率：20分钟内变换50-2000-50Hz ）Duration:12 times in each(total of 36 Times) X, Y, Z axes.（持续时间：每个方向12小时，共36小时）Electrical load: DC100mA current shall be Flowed during the test. （负载：施加DC 100mA 电流测试）(ANSI/EIA-364-28 Condition Ⅲ Method 5A)Discontinuity （断讯）1 μsec maximum. （不能超过1微秒）Appearance （外观） No Damage （没有损坏）4.3.2Shock（冲击测试） Pulse width: 11 m sec., Waveform: half sine,490m/s 2{50G}, 3 strokes in each（将对插后的连接器固定于冲击实验机上，并施加下列测试条件： 冲击时间：11毫秒 波形：半正弦波加速度最大50G ，沿3个互相垂直的方向）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 4 of 7Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）Discontinuity （断讯）1 μsec maximum. （不能超过1微秒） 4.3.3Durability （寿命测试）Measure contact and shell resistance after Following. Automatic cycling:10,000 cycles at 100 + 50 cycles per hour（将公座及母座焊接在PCB 上，然后以每小时100±50次的速度沿轴向插拔10000次）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）Withdrawal Force（拔出力）Initial:9.8N {1.0kgf} minimum 39.2N{4.0kgf} maximum After 2000 cycles: 4.9N {0.5kgf} minimum39.2N{4.0kgf} maximum 初始：最小 9.8N {1.0kgf} 最大39.2N{4.0kgf} 插拔2000次后：最小 4.9N {0.5kgf}最大39.2N{4.0kgf}4.3.4Insertion/ Withdrawal Force（插入/拔出力）Insertion and withdrawal speed: 25mm/mminute.(ANSI/EIA-364-13)（将公座或母座焊接在PC 板上，然后以每分钟25mm 的速度沿轴向插拔3次后再测量其插入和拔出力）Insertion force （插入力）44.1N{4.5kgf} maximum （最大44.1N{4.5kgf}）4.3.5Terminal retention (端子保持力)Assembled in the housing at a rate of 25±3mm per minute.（沿胶芯组装面，用每分钟25+3mm 的速度拔出端子）pull-out force （拔出力）2.94N Minute Min （0.3Kgf Min ）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 5 of 74.4 Environmental Performance:Item Test DescriptionTest MethodsRequirementAppearance （外观） No Damage （没有损坏）4.4.1Thermal Shock （冷热冲击）10 cycles of: –55℃ for 30 minutes +85℃ for 30 minutes(ANSI/EIA-364-32, Condition I)（将连接器焊在PCB 上后将其暴露在下列环境条件中循环10次：置于–55℃±3℃温度中30分钟，再转换标准温度条件10-15分钟，再转换至+85℃±2℃下30分钟，再换至标准温度条件10-15分钟；）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）Appearance （外观） No Damage （没有损坏）A 4.4.2 Humidity（恒温恒湿）Mate connectors together and perform the test as Follows. Temperature: +25℃ to +85℃ Relative Humidity: 80 to 95% Duration: 4 cycles (96 hours) Upon completion of the test, specimens shall be conditioned at ambient room conditions for 24 hours,After which the specified measurements shall be performed.(ANSI/EIA-364-31)（将公母座配对后，放入下列环境中测试：温度：+25℃-+85℃ 湿度：80-95%时间：4天（96小时）测试后产品应置于标准大气条件中24小时后再进行测量；）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 6 of 7Appearance （外观）No Damage （没有损坏）BUnmated each connectors and perform the test as follows. Temperature: +25℃ to +85℃ Relative Humidity: 80 to 95% Duration: 4 cycles (96 hours) Upon completion of the test, specimens shall be conditioned at ambient room conditions for 24 hours,After which the specified measurements shall be performed.(ANSI/EIA-364-31)（将单个连接器，放入下列环境中测试：温度：+25℃-+85℃ 湿度：80-95%时间：4天（96小时）测试后产品应置于标准大气条件中24小时后再进行测量；）Dielectric Withstanding Voltage and Insulation Resistance （耐电压和绝缘阻抗）Conform to item of Dielectric Withstanding Voltage and Insulation Resistance（符合耐电压和绝缘阻抗测试要求）Appearance（外观） No Damage （没有损坏）4.4.3Thermal Aging （热老化测试）Mate connectors and expose to + 105℃ + 2℃for 250 hours. Upon completion of the exposure period, the test specimens shall be conditioned at ambient room conditions for 1 to 2 hours, after which the specified measurements shall be performed.(ANSI/EIA-364-17, Condition 4, MethodA)（将连接器放在+ 105℃ + 2℃的环境中250小时，然后再移至标准温度条件下1-2小时，再进行测量；）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）4.4.4Solder ability （焊锡性）Immerse the solder pin of the connector in the solder bath at 245℃±3℃ for 3±0.5seconds.After dipped the pin in the flux for 5 seconds.（将端子脚浸入助焊剂中5秒，然后将端子脚浸入245℃±3℃的锡炉中3±0.5秒.）Solder wetting （粘锡面积）95% of immersed area must show no voids ，Pin holes. (锡附着的面积应超过浸入表面积的95%以上)4.4.5Resistance to soldering heat (耐焊性)Place the connector on the PCB,then immerse the solder pin up to thesurface of the board in the solder bath at 260℃±5℃ for 10 seconds.(将产品置于PCB 上,然后将Pin 脚部分浸入260±5℃的锡炉中10秒)1、 Without deformation of case or excessivelossen.(塑胶不得有明显变形或损坏) 2、 Electrical characteristics shall besatisfied.(电气特性必须符合规格)。
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载usb3.1,协议甲方：___________________乙方：___________________日期：___________________usb3.1,协议篇一：usb3.1 与 thunderboltusb3.1 与thunderbolt随着“superspeed+ ” usb3.1的逐渐成熟，它与“雷电”thunderbolt 还能和平相处吗？首先比较一下它们的性能被称为“ superspeed+ ”，可以兼容现有的usb连接器与线缆，同时还是最新的usb规范并且将在未来替代usb3.0。
而且它在传输速率与编码标准、电力供应规范、影音传输标准等方面都有了质的飞跃！同时不仅支持pc端各大常见的操作系统，而且对智能手机等方面的使用也有充电更快、数据传输速度更高、支持显示输出、通用性等特性。
而thunderbolt 融合了前两项成熟技术的pciexpress数据传输技术和displayport 显示技术，两条通道可同时传输这两种协议的数据，每条通道都提供双向10gbps带宽。
而thunderbolt 前期是用美国a-10"雷电”攻击机，到目前为止很难在家用中体现出来。
那么，看看它们的价格比usb3.1的速度标准已经与thunderbolt 接口持平，但是在价格上usb3.1却会比thunderbolt 便宜很多，这就是为什么thunderbolt 到目前为止很难在家用中体现出来。
虽然thunderbolt 采用的是铜芯连接的方式（如果使用光纤连接的方式thunderbolt 将不会提供供电功能），但是价格相对而言还是比较昂贵的。
一般的家庭不会为了买条数据线而花费那么多金钱!目前，这场“ u宙之战” usb3.1仍暂占上风！篇二：usb3.1type-c 公对公接点图usb3.1 （type-c ）接点图usb3.1type-c 公对公接点图pin的四种类型：1、usb3.1中1Rx、tx为高速pin ; 2、usb2.0数据pin ;3、边频带信号pin ;4、电源及地线pin. 图表中a6, a7为usb2.0的数据pin ; a8, b8为预留pin ; a5, b5为配置通道或有源器件电源；配置通道的功能：1、探测usbtypec连接器端口是否插配，从而决定如何配置电源的供应；2、探测usbtypec公头连接器的方向性，从而决定采用哪侧的高速信号pin组传输信号；3、（usb3.1,协议）建立连接的主从关系；4、探测连接的额电流水平/大小，控制或配置电源的供应水平；5、usbpd通讯；6、给有源器件供应电源；7、功能延伸。
问：HDMI 是什么？HDMI（高清晰度多媒体接口）是首个也是业界唯一支持的不压缩全数字的音频/ 视频接口。
HDMI 通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。
HDMI 在单线缆中提供任何音频/ 视频源（如机顶盒、DVD 播放机或 A/V 接收器）与音频和/ 或视频监视器（如数字电视 DTV ）之间的接口。
HDMI 支持单线缆上的标准、增强的或高清晰度视频和多声道数字音频。
它传输所有 ATSC HDTV 标准并支持 8 频道、192kHz、不压缩的数字音频和现有的压缩格式（例如 Dolby Digital 和 DTS），HDMI 1.3 还新增了对新型无损数字音频格式Dolby® TrueHD 和 DTS-HD Master Audio™ 的支持，空余带宽用于未来增强和需求。
HDMI 是事实上的 HD 和消费类电子市场的标准数字接口：已被 500 多家企业采纳，预计在 2007 年超过 1 亿 3 千万采用 HDMI 的设备将上市，在 2010 年，安装 HDMI 的设备将达到 10 亿（据 In-Stat 保守估计）。
融合–HDMI 是融合 PC 和消费类电子设备的接口：HDMI 使得 PC 可以传输高级的媒体内容，包括高清晰的电影和多声道的音频格式。
HDMI 是唯一可以连接到 HDTV 和数字 PC 监视器，实现 DVI 和 HDMI 标准的接口。
不断演变的标准– HDMI 是不断发展变化以适应市场的需要：装备了 HDMI 规范新版本的产品将继续完全向后兼容早期的 HDMI 产品。
问：谁支持 HDMI？HDMI 创立者包括领先的消费类电子产品的制造商Hitachi、Matsushita Electric Industrial (Panasonic)、Philips、Sony、Thomson (RCA)、Toshiba 和 Silicon Image。
USB3.0相关技术规范1：USB3.0标准技术规范于2008年11月12日正式发行，版本为1.0，起草单位主要有惠普、因特尔、微软、NEC、ST-NXP半导体、德州仪器等公司。
2：USB3.0架构综述，Superspeed USB与USB2.0对比：特性 Superspeed USB USB2.0数据速率 Superspeed(5.0 Gb/s) Low-speed(1.5Mb/s),full-speed(12Mb/s), and high-speed(480 Mb/s)数据界面 双向-单一，四线差动信号从USB2.0信号分离单工传输，整体成全双工传输。
半双工双线差动信号单向数据传输（越过定向总线转移）。
Cable信号计算 6根:Superspeed 数据路径4根；Non-Superspeed 数据路径2根。
2根:low-speed/full-speed/high-speed数据路径。
总线传输协议 由主机指向，异步通信流向压缩包通信是被明确程序规定的。
由主机指向，polled通信流向压缩包通信被传送到所有的驱动设备里。
负载管控 多级别链接负载管控支持空转，睡眠及延缓状态；链接-，驱动设备-，功能级别级别负载管控。
端口级别随着输入/输出两种级别潜在而延缓；驱动设备-级别负载管控。
总线负载 与USB2.0相同，无限制负载提升50%，而限制负载提升80%。
为低速/高速 总线-负载驱动设备和低负载限制(无限制和延缓型驱动设备)提供支持。
端口状况 端口硬件探测连接活动且带动端口进入工作状态做准备(为超速数据交换)。
端口硬件探测连接活动,系统软件利用端口命令跃迁使端口进入激活状态。
数据传输类型 USB2.0类型高速压缩， 四种数据传输类型：控制，Bulk,中断，同步3：USB3.0具备以下主要优势：① 支持5Gb/s的传输速率；② 向上全面兼容USB2.0；③ 连接器形式变异因素降到最小；④ 为电磁干扰（EMI）提供保护；⑤ 支持OTG（On-The-Go）；⑥ 成本低。
标准hdmiHDMI（High Definition Multimedia Interface）是一种数字化的音视频接口标准，它可以传输高清视频和高保真音频信号。
作为一种通用接口，HDMI已经成为连接电视、投影仪、电脑显示器、游戏机、蓝光播放器等多媒体设备的标准接口。
本文将为您详细介绍标准HDMI的相关知识，包括其特点、使用场景以及选购注意事项。
首先，让我们来了解一下标准HDMI的特点。
标准HDMI接口采用19针设计，支持最高1080p的视频分辨率和8个音频通道，同时还能传输高达10.2Gbps的数据带宽。
此外，HDMI接口还支持双向数据传输，可以实现设备之间的互联互通。
因此，无论是家庭影院系统还是办公展示设备，都可以通过标准HDMI接口实现高清音视频的传输和显示。
其次，让我们来看一下标准HDMI的使用场景。
标准HDMI接口广泛应用于各种多媒体设备之间的连接，比如电视和蓝光播放器之间的连接、电脑和显示器之间的连接、游戏机和电视之间的连接等。
此外，随着4K和8K超高清视频的普及，标准HDMI接口也逐渐成为连接这些高清设备的标准接口。
因此，无论是家庭娱乐还是商业展示，标准HDMI都扮演着重要的角色。
最后，让我们来谈谈选购标准HDMI接口时需要注意的事项。
首先，要选择符合HDMI标准的高质量线材，以确保信号传输的稳定和清晰。
其次，要根据实际需求选择合适的HDMI版本，比如1.4、2.0、2.1等版本，以满足不同设备的高清需求。
另外，还要注意接口的插拔次数，选择耐用的接口设计，以延长使用寿命。
最后，要留意设备的兼容性，确保使用的HDMI接口能够兼容各种多媒体设备，实现互联互通。
总之，标准HDMI作为一种数字化的音视频接口标准，具有高清、高保真、双向传输等特点，广泛应用于家庭娱乐和商业展示领域。
在选购标准HDMI接口时，需要注意线材质量、版本选择、接口耐用性和设备兼容性等方面，以确保信号传输的稳定和清晰。
usb3.0协议规范中文解读竭诚为您提供优质文档/双击可除usb3.0协议规范中文解读篇一：usb3.0协议规范中文解读usb3.0与usb2.0的特性比较3.2超速结构超速总线是一个分层的通讯结构，如下图所示：协议层：协议层在主机和设备间定义了end-to-end通讯规则。
超速协议在主机和设备端点(endpoint)之间提供应用数据信息交换。
这个通讯关系叫做管道(pipe)。
它是主机导向的协议，意味着主机决定什么时候在主机和设备间进行应用数据传输。
设备可以通过一个特定端点向主机发起异步请求服务，所以它不是一个轮询协议（usb2.0为轮询协议）。
数据可以连续突发传输，提高总线效率。
对某些传输类型（块传输），协议提供流控支持。
ss设备可以异步发送，通知主机，设备的功能状态发生改变。
而不是轮询的方式。
设备端点可以通过设备异步发送的“ready”包（eRdytp）通知主机进行数据发送与接收，主机对于“ready”通知，如果有有效的数据发送或者缓存接收数据，会添加管道。
主机发送包含主机时间戳的特殊包头（itp）到总线上，该值可以用于保持设备和主机同步（如果需要的话）。
超速usb电源管理：链路电源管理的关键点是：·设备向主机发送异步“ready”通知·包是有路由路径的，这样就允许不参与数据通讯的链路进入或仍旧停留在低电源状态。
·如果包送到一个处于低电源状态的端口，这个端口会切换到退出低电源状态并指示这是个切换事件。
设备：·超速需要支持usb2.0对默认的控制管道的规定。
hub设备：因为usb3.0向下兼容usb2.0，为支持usb3.0双总线结构，usb3.0hub在逻辑上是两个hub的组合：一个usb2.0hub 和一个usb3.0hub。
连接到上游端口的电源和地线是共享的。
集线器参与到一个端到端的协议中，所承当的工作：·路由选择输出的包到下游端口。
·输入包混合传递到上游端口·当不在低功耗状态下时，向所有下游端口广播时间戳包（itp）·当在一个低功耗状态的端口检测到包时，集线器将目标端口转变成退出低功耗状态，通知主机和设备（带内）包遭遇到了一个在低功耗状态的端口。
usb2.0、3.0、3.1分别有什么特点？
USB2.0、3.0、3.1。
分别有什么特点？
USB2.0:最高的数据传输速率480 Mbit/s USB3.0：支援全双工，新增了5个触点，两条为数据输出，两条数据输入，采用发送列表区段来进行数据发包，新的触点将会并排在目前4个触点的后方。
USB3.0暂定的供电标准为900mA，将支持光纤传输，一旦采用光纤其速度更有可能达到25Gbps。
USB 3.0的设计兼容USB 2.0与USB 1.1版本，并采用了三级多层电源管理技术，可以为不同设备提供不同的电源管理方案。
USB 3.1接口拥有更快的速度，其带宽能力提升至10Gbps，是老款USB 3.0 接口的两倍，USB 2.0的20 倍，与第一代由英特尔主导的Thunderbolt 接口速度相同。
它采用了更高效的数据编码技术，兼容现有USB 3.0 的软件堆栈和设备硬件协议，现有的USB 3.0 接口和数据线均能很好支持。
USB3.1继续兼容旧的USB 3.0 和USB 2.0 接口。
