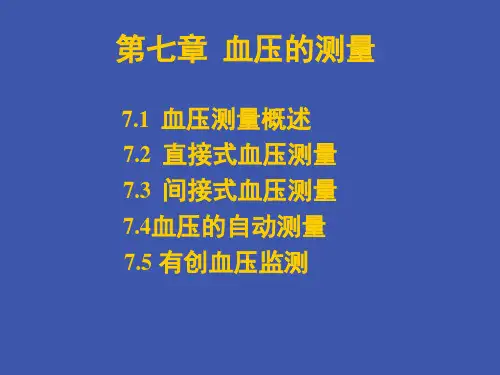

生物医学传感与检测 7第七章 血压的测量
- 格式:ppt
- 大小:1.82 MB
- 文档页数:37
《生物医学传感器与检测技术实验》教学大纲张日欣李元斌一、课程名称:生物医学传感器与检测技术实验Experiments in Biomedical Sensor & Detecting Techniques二、课程编码:0702831三、学时与学分:24/1.5四、先修课程:数字电子技术,模拟电子技术,工程生理学,电子测试与实验,生物医学测量与仪器实验。
五、课程教学目标1.本课程是生物医学工程专业的一门专业课,它应用电子技术,传感器测量技术和计算机技术,解决生物医学领域中的信号提取,检测和处理以及生物医学仪器的设计等问题;2.使学生了解典型医学仪器的原理、特点和性能指标,学习正确使用传感器,设计检测电路,掌握基本测量技术;3.为医学仪器设计奠定基础。
六、适用学科专业生物医学工程七、基本教学内容与学时安排●热敏器件及温度传感器特性实验(4学时)●压力传感器性能实验(4学时)●气敏传感器特性实验(4学时)●光电式脉搏探测器(4学时)●ECG前置放大器(4学时)●陷波器仿真、制作与调试(4学时)●安全隔离设计与调试(4学时)●ECG放大器的整体调试(4学时)●12导联心电工作站的原理及使用(4学时)八、教材及参考书:教材:生物医学电子技术与信号处理实验指导书,张日欣、李元斌、邹昂等自编教材,武汉:华中科技大学教材科,2004年9月参考文献:1.生物医学检测技术讲义,杨玉星自编教材,1998年2.生物医学电子学,蔡建新,张唯真,北京大学出版社,1997年3.传感器原理与应用,黄贤钨,电子科技大学出版社,1999年4.生物医学测量,陈延航,人民卫生出版社,1986年5.医学物理,刘普和,人民卫生出版社,1986年6.医学仪器-应用与设计,约翰G.韦伯斯特,新时代出版社,1985年7.Protel 98 for windows电路设计应用指南,程凡等,人民邮电出版社,1999年九、考核方式实验报告+实践表现《生物医学测量与仪器实验》教学大纲张日欣李元斌一、课程名称:生物医学测量与仪器实验Experiments in Biomedical Measure and Instrumentation二、课程编码:三、学时与学分:16/1四、先修课程:数字电子技术,模拟电子技术,工程生理学,电子测试与实验。

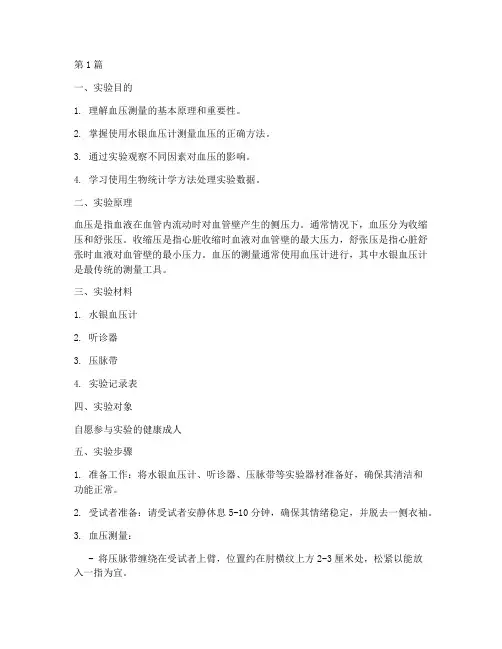

第1篇一、实验目的1. 理解血压测量的基本原理和重要性。
2. 掌握使用水银血压计测量血压的正确方法。
3. 通过实验观察不同因素对血压的影响。
4. 学习使用生物统计学方法处理实验数据。
二、实验原理血压是指血液在血管内流动时对血管壁产生的侧压力。
通常情况下,血压分为收缩压和舒张压。
收缩压是指心脏收缩时血液对血管壁的最大压力,舒张压是指心脏舒张时血液对血管壁的最小压力。
血压的测量通常使用血压计进行,其中水银血压计是最传统的测量工具。
三、实验材料1. 水银血压计2. 听诊器3. 压脉带4. 实验记录表四、实验对象自愿参与实验的健康成人五、实验步骤1. 准备工作:将水银血压计、听诊器、压脉带等实验器材准备好,确保其清洁和功能正常。
2. 受试者准备:请受试者安静休息5-10分钟,确保其情绪稳定,并脱去一侧衣袖。
3. 血压测量:- 将压脉带缠绕在受试者上臂,位置约在肘横纹上方2-3厘米处,松紧以能放入一指为宜。
- 将听诊器置于肘窝部肱动脉搏动处。
- 快速充气至较高的压力,然后缓慢放气,观察水银柱下降的速度。
- 当水银柱下降至某一刻度时,听诊器可以听到第一声“嗒嗒”声,此为收缩压。
- 继续放气,当“嗒嗒”声消失,出现连续的“呼呼”声时,此为舒张压。
4. 重复测量:为确保数据的准确性,对每个受试者重复测量3次,取平均值作为最终结果。
5. 影响因素观察:在血压测量过程中,观察受试者的情绪、姿势、呼吸等因素对血压的影响。
六、实验结果与分析1. 血压测量结果:记录每个受试者的收缩压和舒张压值。
2. 影响因素分析:- 情绪:紧张、焦虑等情绪会导致血压升高。
- 姿势:站立时血压通常高于坐位,坐位时血压高于卧位。
- 呼吸:深呼吸时血压降低,浅呼吸时血压升高。
3. 数据处理:使用生物统计学方法对实验数据进行统计分析,如计算平均值、标准差等。
七、实验结论1. 通过实验,我们掌握了使用水银血压计测量血压的正确方法。
2. 了解了不同因素对血压的影响,如情绪、姿势、呼吸等。

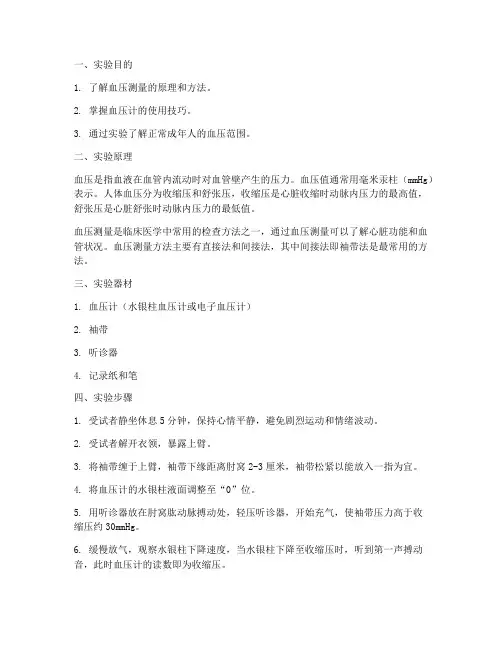

一、实验目的1. 了解血压测量的原理和方法。
2. 掌握血压计的使用技巧。
3. 通过实验了解正常成年人的血压范围。
二、实验原理血压是指血液在血管内流动时对血管壁产生的压力。
血压值通常用毫米汞柱(mmHg)表示。
人体血压分为收缩压和舒张压,收缩压是心脏收缩时动脉内压力的最高值,舒张压是心脏舒张时动脉内压力的最低值。
血压测量是临床医学中常用的检查方法之一,通过血压测量可以了解心脏功能和血管状况。
血压测量方法主要有直接法和间接法,其中间接法即袖带法是最常用的方法。
三、实验器材1. 血压计(水银柱血压计或电子血压计)2. 袖带3. 听诊器4. 记录纸和笔四、实验步骤1. 受试者静坐休息5分钟,保持心情平静,避免剧烈运动和情绪波动。
2. 受试者解开衣领,暴露上臂。
3. 将袖带缠于上臂,袖带下缘距离肘窝2-3厘米,袖带松紧以能放入一指为宜。
4. 将血压计的水银柱液面调整至“0”位。
5. 用听诊器放在肘窝肱动脉搏动处,轻压听诊器,开始充气,使袖带压力高于收缩压约30mmHg。
6. 缓慢放气,观察水银柱下降速度,当水银柱下降至收缩压时,听到第一声搏动音,此时血压计的读数即为收缩压。
7. 继续放气,当搏动音突然变弱或消失时,血压计的读数即为舒张压。
8. 重复测量2-3次,取平均值作为最终血压值。
五、实验结果与分析本次实验测量了10名正常成年人的血压值,结果如下:受试者1:收缩压120mmHg,舒张压80mmHg受试者2:收缩压130mmHg,舒张压85mmHg受试者3:收缩压125mmHg,舒张压85mmHg受试者4:收缩压115mmHg,舒张压75mmHg受试者5:收缩压120mmHg,舒张压80mmHg受试者6:收缩压135mmHg,舒张压90mmHg受试者7:收缩压125mmHg,舒张压85mmHg受试者8:收缩压115mmHg,舒张压75mmHg受试者9:收缩压125mmHg,舒张压85mmHg受试者10:收缩压130mmHg,舒张压85mmHg根据世界卫生组织(WHO)的标准,正常成年人的血压范围应为收缩压90-120mmHg,舒张压60-80mmHg。

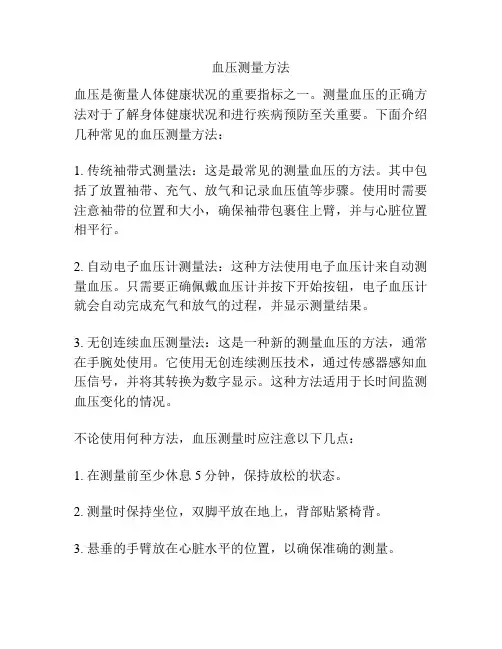

血压测量方法
血压是衡量人体健康状况的重要指标之一。
测量血压的正确方法对于了解身体健康状况和进行疾病预防至关重要。
下面介绍几种常见的血压测量方法:
1. 传统袖带式测量法:这是最常见的测量血压的方法。
其中包括了放置袖带、充气、放气和记录血压值等步骤。
使用时需要注意袖带的位置和大小,确保袖带包裹住上臂,并与心脏位置相平行。
2. 自动电子血压计测量法:这种方法使用电子血压计来自动测量血压。
只需要正确佩戴血压计并按下开始按钮,电子血压计就会自动完成充气和放气的过程,并显示测量结果。
3. 无创连续血压测量法:这是一种新的测量血压的方法,通常在手腕处使用。
它使用无创连续测压技术,通过传感器感知血压信号,并将其转换为数字显示。
这种方法适用于长时间监测血压变化的情况。
不论使用何种方法,血压测量时应注意以下几点:
1. 在测量前至少休息5分钟,保持放松的状态。
2. 测量时保持坐位,双脚平放在地上,背部贴紧椅背。
3. 悬垂的手臂放在心脏水平的位置,以确保准确的测量。
4. 避免饮食、锻炼和吸烟等影响血压的因素,确保测量结果准确可靠。
血压测量是临床医疗工作中非常重要的一环,准确测量血压有助于及早发现高血压等疾病,及时采取相应治疗措施,保持身体健康。
实验七⼈体动脉⾎压测定实验七⼈体动脉⾎压测定【⽬的和原理】通过实践学习、掌握测定动脉⾎压的⽅法,理解测定动脉⾎压的原理;并要求能较准确地测出⼈体肱动脉的收缩压与舒张压的正常值。
⼈体动脉⾎压通常是⽤汞柱⾎压计和听诊进⾏测量的(也可⽤弹簧⾎压计或电⼦⾎压计进⾏测量);测量部位通常为右上臂肱动脉。
⾎液在⾎管内流动时⼀般没有声⾳,但如果⾎液通过狭窄处形成涡流时,便会使⾎管壁振动⽽发出声⾳。
当将空⽓打⼊缠于上臂的袖带内使其压⼒超过收缩压时,则完全阻断了肱动脉内的⾎流,此时在被压迫的肱动脉远端听不到声⾳,也触不到桡动脉的搏动。
如徐徐放⽓,降低袖带内压,当其压⼒刚低于收缩压⽽⾼于舒张压时,⾎液便断续地冲过受压⾎管,形成涡流使⾎管壁振动⽽发出声⾳,此时即可在被压的肱动脉远端听到,也可触到桡动脉脉搏。
如继续放⽓,当外加压⼒等于舒张压时,则⾎管内⾎流由断续变成连续,声⾳便会突然由强变弱或消失。
因此当听到第⼀声⾳时的最⼤外加压⼒相当于收缩压;⽽当声⾳突然由强变弱或消失前最后声响时的外加压⼒则相当于舒张压。
【实验对象】⼈。
【实验器材】听诊器、⾎压计。
【实验步骤与⽅法】1.熟悉⾎压计构造⾎压计由检压计、袖带和⽓囊三部分组成。
检压计是⼀个标有0-300mmHg的玻璃管。
上端通⼤⽓,下端和⽔银储槽相通。
袖带是⼀个外着布套的长⽅形橡⽪囊,通过橡⽪管分别与检压计⽔银储槽和橡⽪球相连。
橡⽪球上装有螺丝帽,供充⽓或放⽓之⽤。
2.测量⽅法1)让受试者坐位休息5~10分钟,脱去⼀臂⾐袖,准备测量。
2)松开橡⽪球螺丝帽,排尽袖带内⽓体后将螺丝帽旋紧。
3)让受试者前臂平放于桌⾯上,⼿掌向上,使前臂与⼼脏位置等⾼。
袖带缠绕的松紧应合适,且袖带下缘⾄少位于肘关节上2cm,充分暴露肱动脉听诊部位。
4)诊器⽿器塞⼊外⽿道时应务必使⽿器的弯曲⽅向与外⽿道⼀致。
5)肘窝内侧触到肱动脉搏动后。
将听诊器胸器置于上⾯,准备测量。
6)挤压橡⽪球开始向袖带内加压充⽓,使⾎压计⽔银柱逐渐上升到约180~200mmHg时,即开始松开⽓球螺丝帽,徐徐放⽓,以减⼩袖带内压⼒,在⽔银柱缓缓下降的同时,仔细听诊。
