NB28-901中文说明书

时器为原设定时间 在设置时，短按，可以调整设置内容
page 3
2. 产品规格
时间模式 时间模式：上午、下午、时、分、秒 计时制：12/24 小时制 日历：显示日期和星期（自动更新星期和闰年）
闹钟模式 闹钟和整点报时 闹铃时长：30 秒
定时器模式 计量单位：1 秒 定时范围：9 时 59 分 59 秒 声音提示：最后 10 秒每秒响一声；计时结束后连续响 15 秒
间模式 如果长按[S/S]超过 2 秒，进入闹钟设置
模式
page 6
4.1 时间设置
时间模式
长按[M]
长
按 [M]
每日重置
开/关
秒
整点报时 开/关
按键音 开/关
分
12/24 小时制
性别
时
日
出生年
年
月
测量单位
敏感度
跑步步幅 走路步幅 体重 身高
短按[S/S]或[EX] 以 1 为单位，调 整数值
长按[S/S]或[EX] 快速调整数值
page 7
4.2 时间模式——设置顺序
设置时间 在时间模式下，长按[M]键约 5 秒，直到秒开始闪动，即进入时间设置模式。 设置顺序 当秒在闪动时，短按[M]键确认并进入下个设置项，按照上页显示的顺序依次设置。短
按[S/S]或[EX]键可以将秒归零。 当某一设置项（如分、时、年、月、日期、出生年、身高、体重、走路步幅和跑步步幅）
page 4
3.主要功能模式
时间模式
记忆模式
运动模式 定时器模式
page 5
4. 时间模式
星期
日期
时间
时间模式显示方式
长
长

用户操作手册一、连接家里的Wi-Fi网络1.1连接数据采集器（1）确认逆变器已经正常工作。

（2）使用笔记本电脑（手机、平板）搜索数据采集器的WiFi信号，并连接。

产品WiFi信号的SSID命名格式为:Afore_xxxxxx，其中xxxxxx表示产品的mac位置后六位。

该信号的密码为空。

如图1所示。

图 1 搜索数据采集器的Wi-Fi信号（3）使用笔记本电脑（手机、平板）搜索数据采集器的WiFi信号，并连接。

产品WiFi信号的SSID命名格式为:Afore_xxxxxx，其中xxxxxx表示产品的mac位置后六位。

该信号的密码为空。

如图1所示。

（4）连接此WiFi信号Afore_xxxxxx，连接完毕后，如图2所示，表示已经连接上数据采集器，即电脑（手机、平板）已经能和数据采集器进行正常通信和进行配置。

下一步要做的就是登录到数据采集器的配置界面，配置你家里的Wi-Fi网络的网络参数，从而让数据采集器可以接入家里的Wi-Fi网络。

图 2 连接上数据采集器的Wi-Fi信号1.2设置Wi-Fi网络参数（1）在电脑（手机、平板）的浏览器中输入位置“11.11.11.1”登陆，其用户名和密码均为“admin”，如图3所示。

图 3 数据采集器登录界面（2）点击“确定”后进入Basic设置页面，在Basic设置页面中将你家里的Wi-Fi 网络的SSID（网络名称）和Key（网络密码）输入进去。

如图4所示，其中Security mode默认为Auto即可。

设置完成后，点击Reset按钮，重启则设置生效，完成配置。

注意：在这里需要将SN号拷贝下来，后续在登录用户远程管理系统时需要使用。

图 4 Basic设置界面（3）如图4，在SSID的输入栏右边有Find AP的链接。

点击这里可以打开产品的scan页面，产品可以自动搜索当前所在区域的无线路由信号，获取列表，如图5所示。

其中SSID为无线路由器的SSID，Signal为该路由器的信号强度百分比。

IC901单输出数显温度控制器中文产品说明书是在意大利生产商提供的英文产品说明书的基础上制作的，在实际使用产品时，对此中文说明书若有疑问，请参考英文产品说明书。

IC901是一种简单的单输出数显温度控制器，其输出可以很方便地被设定为加热/制冷功能。

产品在出厂时已被设定为使用PTC/NTC热敏电阻型温度传感器。

仪表的温度控制范围为-50~+150℃，3位数字显示，无小数点。

IC901具有1个开关量输出，用户可以很方便地设定输出的工作是加热/制冷。

举例说明：SEt=20℃、diF=3℃、HC=制冷，当温度≥23℃（SEt+diF）时，输出工作，当温度回复到20℃时，输出停止工作；设定温度设定点温度设定点设定步骤如下：1.在仪表显示当前测量温度值时，按仪表面板上的SET键，仪表将显示SEt。

2.此时按SET键，可以看到当前温度设定值。

3.再按︽键或︾键，可以改变设定值。

4.按fnc键，仪表将恢复显示温度传感器测量值，从温度设定过程中退出。

在设定温度设定点的过程中，仪表面板上方最右侧的小灯一直亮起，表明仪表正处于温度设定过程中。

参数设置IC901将所有的参数按对象与功能分类放置在4个参数卷中：CP、diS、CnF、FPr，进入参数卷的方法如下所列：1.在仪表显示当前传感器测量值时，持续按仪表面板上的SET键至少5秒钟，仪表将显示第一个参数卷代码CP。

2.此时按SET键，即进入了CP参数卷，仪表面板上将显示第一个参数diF。

3.按︽键或︾键，仪表面板上将逐一循环显示CP参数卷中的所有参数。

4.若要查看或修改其中某一参数的参数值，在仪表显示该参数代码时，按SET键，可以看到当前参数设定值，再按︽键或︾键，可以改变参数设定值。

5.按fnc键，仪表将从CP参数卷中退出，仪表面板上恢复显示CP，再按fnc键，仪表将恢复显示传感器测量值，从参数设定过程中退出。

进入diS、CnF、FPr参数卷：1.仪表显示第一个参数卷代码CP时，按︽键或︾键，仪表面板上将逐一循环显示IC901中的每一个参数卷代码。

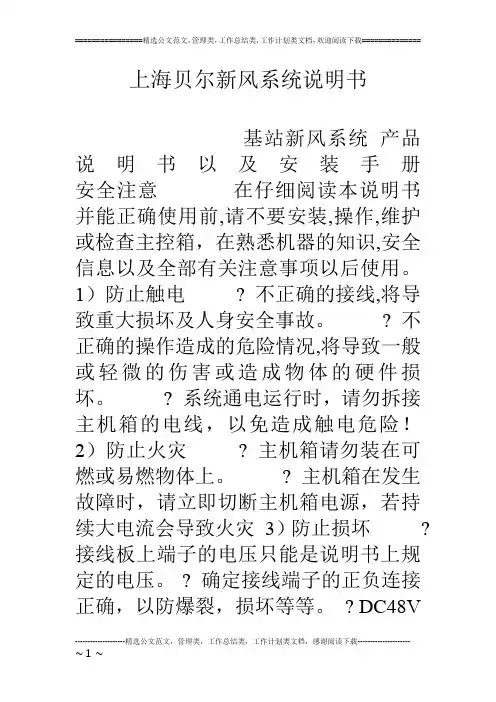

上海贝尔新风系统说明书基站新风系统产品说明书以及安装手册安全注意在仔细阅读本说明书并能正确使用前,请不要安装,操作,维护或检查主控箱，在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。

1）防止触电? 不正确的接线,将导致重大损坏及人身安全事故。

? 不正确的操作造成的危险情况,将导致一般或轻微的伤害或造成物体的硬件损坏。

? 系统通电运行时，请勿拆接主机箱的电线，以免造成触电危险！2）防止火灾? 主机箱请勿装在可燃或易燃物体上。

? 主机箱在发生故障时，请立即切断主机箱电源，若持续大电流会导致火灾3）防止损坏? 接线板上端子的电压只能是说明书上规定的电压。

? 确定接线端子的正负连接正确，以防爆裂，损坏等等。

? DC48V与AC220切勿接错，以防发生重大损坏。

4）其它注意? 当搬运产品时,注意经拿轻放? 安装前看主机内连接线是否有松动或脱落，若有则拔下插紧。

? 确认安装位置和物体能经得起主控箱和风机的重量? 防止螺丝、电缆碎片或其它导电物体或油类等可燃性物体进入主控箱。

目录一、产品特点………………………..4 二、主要性能参数............................................................... ................... 4 三、接口板接线............................................................... ....................... 4 四、系统参数设置............................................................... ...................5 五、面板操作............................................................... ...........................6 六．系统设备清单............................................................... ................... 9 七、系统安装说明............................................................... ................. 10一、产品特点1）三遥功能遥测：基站内、外部温度、湿度。
