铁碳相图详解

二、铁碳合金相图的分析Fe-Fe3C相图如图3-25所示。

可以看出，Fe-Fe3C相图由三个基本相图（包晶相图、共晶相图和共析相图）组成。

相图中有五个基本相：液相L，高温铁素体相δ，铁素体相α，奥氏体相γ和渗碳体相Fe3C。

这五个基本相构成五个单相区（其中Fe3C为一条垂线），并由此形成七个两相区：L+δ、L+γ、L+ Fe3C、δ+γ、γ+ Fe3C 、γ+α和α+ Fe3C。

图3-25 以相组成物标注的铁碳合金相图在Fe-Fe3C相图中，ABCD为液相线，AHJECF为固相线。

相图中各特征点的温度、成分及其含义如表3-2所示。

Fe- Fe3CHJB水平线（1495︒C）为包晶线，与该线成分（0.09%~0.53%C）对应的合金在该线温度下将发生包晶转变：L0.53+ δ0.09→γ0.17（式中各相的下角标为相应的含碳量），转变产物为奥氏体。

ECF水平线（1148︒C）为共晶线，与该线成分（2.11%~6.69%C）对应的合金在该线温度下将发生共晶转变：L4.3→γ2.11 + Fe3C。

转变产物为奥氏体和渗碳体的机械混合物，称为莱氏体，用符号“Le”表示。

莱氏体的组织特点为蜂窝状，以Fe3C为基，性能硬而脆。

PSK水平线（727︒C）为共析线，与该线成分（0.0218%~6.69%C）对应的合金在该线温度下将发生共析转变：γ0.77→α0.0218 + Fe3C。

转变产物为铁素体和渗碳体的机械混合物，称为珠光体，用符号“P”表示。

珠光体的组织特点是两相呈片层相间分布，性能介于两相之间。

共析线又称为A1线。

此外，Fe- Fe3C相图中还有六条固态转变线：GS、GP为γ⇄α固溶体转变线，HN、JN为δ⇄γ固溶体转变线，例如，GS线是冷却时铁素体从奥氏体中析出开始、加热时铁素体向奥氏体转变终了的温度线。

GS线又称为A3线，JN线又称为A4线。

ES线为碳在γ-Fe中的固溶线。

在1148︒C，碳的溶解度最大，为2.11%，随温度降低，溶解度下降，到727︒C 时溶解度只有0.77%。

详解铁碳相图（注：在解读上面铁碳相图之前，我们要明白纯铁在不同的温度下会发生同素异晶转变，这个对于我们解读上面相图很有用。

）1：ACD线：ACD线上面完全是液相，没有固相产生。

在温度1538℃时候，此时的液态铁的晶格类型为δ-Fe,如果此时的碳溶解在δ-Fe的晶格间隙中，那么就会产生一种新的相，即为铁素体相，为了区别碳溶解在α-Fe中的铁素体相，分别给它们前面加上一个δ或者α，即如果是碳溶解到晶格类型为δ-Fe的间隙中形成间隙固溶体相的就命名为δ-铁素体或直接写δ，如果是溶解到晶格类型为α-Fe的间隙中形成间隙固溶体相的就命名为α-铁素体或α或F。

伴随着温度的下降，组元----温度----成分三者是这个铁碳相图的核心理念。

要看懂这个相图，弄明白组元----温度----成分关系，就能读懂这个相图。

从图中你可以看见，即便同一个温度，不同的碳含量，它的成分是不一样的，这就是为什么要提到组元----温度----成分这三者关系的原因。

而铁碳相图会一直要用到这三者的关系来加以理解。

重点：铁素体就是碳溶解到δ-Fe和α-Fe的晶格间隙而形成的一种间隙固溶体相。

2：AEC区域和CDF区域AEC和CDF区域有液相也有固相，但是，它们的成分是不一样的，AEC区域为什么是奥氏体+液相呢？为什么CDF区域是渗碳体+液相呢？首先，AEC区域之所以是奥氏体+液相，那是因为在1500℃---1148℃时候δ-Fe会转变成γ-Fe(转变温度为1394℃)，也就是说，当温度从1394℃再次冷却到1148℃的时候，这时候δ-Fe已经转变成了γ-Fe，此时的碳就会溶解到γ-Fe晶格中形成一种新的间隙固溶体相，即为奥氏体，由于受到温度原因，液相并没有全部结晶，所以在AEC区域中的成分就是奥氏体—液相。

很有意思的如果碳含量达不到析出渗碳体的碳含量要求的话，液相是不会析出渗碳体，那么从图中可以看出，要从液相中析出渗碳体的的碳含量要求是必须大于或等于3.4%，即为图中的点C，而这个点也有意义的，它就是共晶点。

解析铁碳相图中的点与线铁碳合金的基本相与Ｆｅ－Ｆｅ３Ｃ相图铁素体：碳溶解于α－Ｆｅ中的间隙固溶体，体心立方结构，塑性好，呈铁磁性，表示为Ｆ或α。

奥氏体：碳溶解于γ－Ｆｅ中的间隙固溶体，面心立方结构，塑性好，呈顺磁性，表示为Ａ或γ。

渗碳体（Ｆｅ３Ｃ）：铁与碳形成的间隙化合物，正交晶系．含碳量6.69％，硬而脆，230℃以下具有一定铁磁性各温度下的同素异构转变1538℃：Ｌ→δ－Ｆｅ（bcc结构）1394℃：δ－Ｆｅ→γ－Ｆｅ（fcc结构）912℃：γ－Ｆｅ→α－Ｆｅ（bcc结构）其实还存在两个特殊温度线，即1148℃共晶线，此线共晶点处由液相生成两种固相，另外一条是727℃共析线，此线共析点处由一个固相生成两个不同的固相Ｆｅ－Ｆｅ３Ｃ相图分析包晶转变（水平线HJB）：δ0.09＋Ｌ0.53＝γ0.17（1495℃）共晶转变（水平线ECF）：Ｌ4.3＝γ2.11＋Ｆｅ３Ｃ（1148℃）反应产物称为莱氏体，以Ｌｄ表示。

凡是含碳量在2.11％－6.69％范围内的合金，都要发生共晶转变。

共析转变（水平线ＰＳＫ）：γ0.77＝α0.0218＋Ｆｅ3Ｃ（727℃）反应产物称为珠光体，以Ｐ表示。

凡是含碳量在0.0218％－2.11％范围内的合金，都要发生共析转变.几个重要的点A（0%，1538℃）B（0.51%，1495℃）C（4.3%，1148℃）E（2.11%，1148℃）G（0%，912℃）H（0.09%，1495℃）J（0.17%，1495℃）N（0%，1394℃）P（0.0218%，727℃）三条重要的线ＧＳ线：ＧＳ线又称为Ａ3线，它是冷却过程中由奥氏体析出铁素体的开始线。

ＥＳ线：ＥＳ线是碳在奥氏体中的溶解度曲线，当温度低于此曲线时，从奥氏体中析出二次渗碳体，用Ｆｅ3ＣⅡ表示，因此该曲线又称二次渗碳体的开始析出线。

ＥＳ线也叫Ａcm 线。

ＰＱ线：ＰＱ线是碳在铁素体中的溶解度曲线。

当温度低于此曲线时，就要从铁素体中析出三次渗碳体，用Ｆｅ3ＣⅢ表示，因此该曲线又称三次渗碳体的开始析出线。

Fe-C相图详解图1 Fe-Fe3C合金相图1、相图中的基本相及其符号表示（1）液相（L）：铁碳合金在熔化温度以上形成的均匀液体。

（2）高温铁素体（δ）：碳固溶在δ-Fe中形成的间隙固溶体，呈体心立方晶格结构；因存在的温度较高，故称高温铁素体或δ固溶体，在1394℃以上存在；在1495℃时溶碳量最大，碳的质量分数为0.09%。

（3）铁素体（α/F）：碳固溶在α-Fe中形成的间隙固溶体，呈体心立方晶格结构；由于晶格间隙很小，其溶碳能力很低，常温下仅能溶解为0.0008%的碳，在727℃时最大的溶碳能力为0.02%，因此其性能几乎和纯铁相同，强度、硬度不高，但具有良好的塑性与韧性。

（4）奥氏体（γ/A）：碳固溶在γ-Fe中形成的间隙固溶体, 呈面心立方晶格结构，是钢铁的一种层片状的显微组织；由于八面体间隙较大，因此可以容纳更多的碳；奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性。

（5）渗碳体（Fe3C）：铁与碳形成的金属化合物；渗碳体的含碳量为ωc=6.67%，熔点为1227℃；其晶格为复杂的正交晶格，硬度很高，塑性、韧性几乎为零，脆性很大；在铁碳合金中有不同形态的渗碳体，其数量、形态与分布对合金的性能有直接影响：一次渗碳体（Fe3C I）：液相合金冷却到液相线以下时析出的渗碳体，为块状。

共晶渗碳体（Fe3C共晶）：莱氏体中的渗碳体，呈骨骼/树枝状。

二次渗碳体（Fe3C II）：由奥氏体中析出的渗碳体，为网状。

共析渗碳体（Fe3C共析）：珠光体中的渗碳体，呈片状。

三次渗碳体（Fe3C III）：从铁素体晶界上析出，沿铁素体晶界呈断续片状/短棒状分布。

（6）珠光体（P）：铁素体和渗碳体一起组成的机械混合物；力学性能介于两者之间。

（7）莱氏体（Ld/Ld’）：常温下是珠光体、渗碳体和共晶渗碳体的混合物；当温度高于727℃时，莱氏体由奥氏体和渗碳体组成，用符号Ld表示；在低于727℃时，莱氏体是由珠光体和渗碳体组成，用符号Ld’表示，称为变态莱氏。

铁碳平衡图（iron-carbon equilibrium diagram ），又称铁碳相图或铁碳状态图。

它以温度为纵坐标，碳含量为横坐标,表示在接近平衡条件（铁-石墨）和亚稳条件（铁－碳化铁）下（或极缓慢的冷却条件下）以铁、碳为组元的二元合金在不同温度下所呈现的相和这些相之间的平衡关系。

简史早在 1868 年，俄国学者切尔诺夫（Д．к．Чернов）就注意到只有把钢加热到某一温度”a”以上再快冷,才能使钢淬硬,从而有了临界点的概念。

至1887～1892年奥斯蒙（F.Osmond）等利用热分析法和金相法发现铁的加热和冷却曲线上出现两个驻点，即临界点A3和A2，它们的温度视加热或冷却(分别以Ac和Ar表示)过程而异。

奥斯蒙认为这表明铁有同素异构体，他称在室温至A2温度之间保持稳定的相为α铁；A2～A3间为β铁；A3以上为γ铁。

1895年，他又进一步证明，如铁中含有少量碳,则在690或710℃左右出现临界点,即Ar1点,标志在此温度以上碳溶解在铁中,而在低于这一温度时,碳以渗碳体形式由固溶体中分解出来,随铁中碳量提高，Ar3下降而与Ar2相合,然后断续下降，至含碳为0.8～0.9％时与Ar1合为一点。

1904年又发现A4至熔点间为δ铁。

以上述临界点工作的成果为基础，1899年罗伯茨－奥斯汀（W.C.Roberts-Austen）制定了第一张铁碳相图；而洛兹本 (H.W.Bakhius Roozeboom)更首先在合金系统中应用吉布斯(Gibbs)相律,于1990年制定出较完整的铁碳平衡图。

随着科学技术的发展，铁碳平衡图不断得到修订，日臻完善。

目前采用的铁碳平衡图示于图1，图中各重要点的温度、浓度及含义如下表所列。

当铁中含碳量不同时，得到的典型组织如图2所示。

铁碳平衡图释义纯铁有两种同素异构体,在912℃以下为体心立方的α－Fe；在912～1394℃为面心立方的γ-Fe;在1394～1538℃(熔点)又呈体心立方结构,即δ－Fe。

干货丨铁碳相图顶级解读铁碳相图基础篇Fe-C合金相图实际上是Fe-Fe3C相图，铁碳合金的基本组元也应该是纯铁和Fe3C。

铁碳合金相图是研究铁碳合金的工具，是研究碳钢和铸铁成分、温度、组织和性能之间关系的理论基础，也是制定各种热加工工艺的依据。

1、Fe-C相图中重要的点2、Fe-C相图中重要的线3、Fe-C合金平衡结晶过程Fe-Fe3C相图中的相：Ⅳ、过共析钢（0.77%<C%<2.11%）Ⅴ、共晶白口铁（C%=4.3%）Ⅵ、亚共晶白口铸铁（2.11%<C%<4.3%）Ⅶ、过共晶白口铸铁（C%>4.3%）是不是已经凌乱了，不要急，咱们再从下面这个角度继续推演这个过程：铁碳相图可视篇组织及相组成计算接下来让我们们看一下含碳量不同的液相的析晶过程：C%很低亚共析共析过共析亚共晶共晶过共晶铁碳相图升华篇板条马氏体：在低、中碳钢及不锈钢中形成，由许多成群的、相互平行排列的板条所组成的板条束。

空间形状是扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3到5个）回火马氏体：低温（150～250oC）回火产生的过饱和程度较低的马氏体和极细的碳化物共同组成的组织。

这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点。

珠光体：铁碳合金中共析反应所形成的铁素体与渗碳体组成的片层相间的机械混合物；特征：呈现珍珠般的光泽；力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好马氏体＋下贝氏体＋屈氏体回火屈氏体：碳化物和a-相的混合物。

特征：它由马氏体在350~500℃时中温回火形成。

其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大。

莱氏体：奥氏体与渗碳体的共晶混合物。

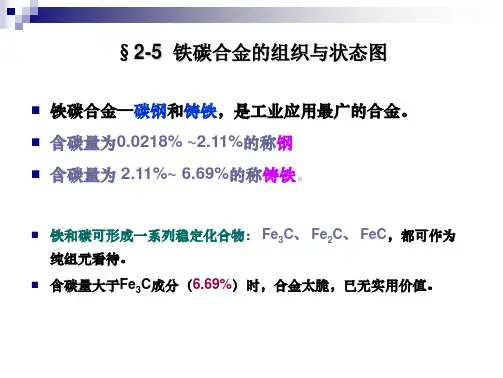

三、典型铁碳合金的平衡结晶过程铁碳相图上的合金,按成分可分为三类：⑴ 工业纯铁（〈0.0218％ C ），其显微组织为铁素体晶粒，工业上很少应用。

⑵ 碳钢(0.0218%~2。

11％C ），其特点是高温组织为单相A,易于变形，碳钢又分为亚共析钢（0.0218%~0。

77%C)、共析钢（0.77％C ）和过共析钢(0。

77%～2.11％C ）。

⑶ 白口铸铁（2。

11％～6。

69%C ），其特点是铸造性能好，但硬而脆,白口铸铁又分为亚共晶白口铸铁（2。

11％~4。

3%C ）、共晶白口铸铁（4.3%C ）和过共晶白口铸铁(4.3-6.69%C)下面结合图3-26，分析典型铁碳合金的结晶过程及其组织变化.图3—26 七种典型合金在铁碳合金相图中的位置㈠ 工业纯铁(图3-26中合金①）的结晶过程合金液体在1~2点之间通过匀晶反应转变为δ铁素体.继续降温时，在2~3点之间，不发生组织转变。

温度降低到3点以后，开始从d 铁素体中析出奥氏体，在3～4点之间，随温度下降，奥氏体的数量不断增多，到达4点以后，d 铁素体全部转变为奥氏体。

在4~5点之间,不发生组织转变。

冷却到5点时,开始从奥氏体中析出铁素体，温度降到6点，奥氏体全部转变为铁素体。

在6-7点之间冷却，不发生组织转变.温度降到7点，开始沿铁素体晶界析出三次渗碳体Fe 3C III 。

7点以下，随温度下降，Fe 3C III 量不断增加，室温下Fe 3C III 的最大量为:%31.0%1000008.069.60008.00218.03=⨯--=ⅢC Fe Q .图3—27为工业纯铁的冷却曲线及组织转变示意图。

工业纯铁的室温组织为a+Fe 3C III ,如图3—28所示，图中个别部位的双晶界内是Fe 3C III 。

图3-27 工业纯铁的冷却曲线及组织转变示意图 图3-28 工业纯铁的显微组织 400× ㈡ 共析钢（图3-26中合金②)的结晶过程共析钢的含碳量为0.77%，超过了包晶线上最大的含碳量0。
