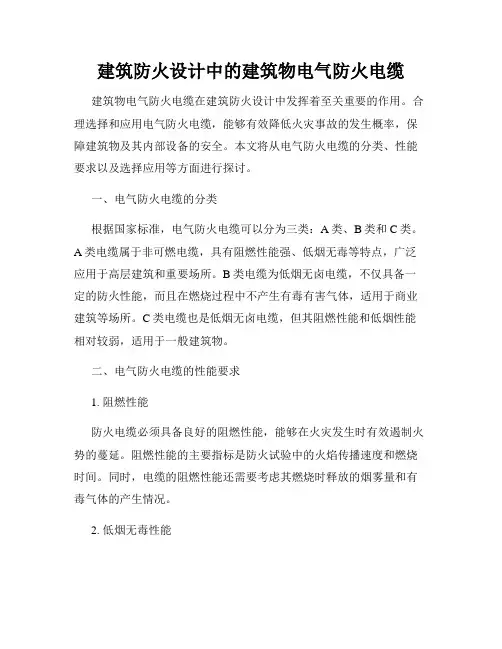

建筑防火设计中的建筑物电气防火电缆建筑物电气防火电缆在建筑防火设计中发挥着至关重要的作用。
合理选择和应用电气防火电缆，能够有效降低火灾事故的发生概率，保障建筑物及其内部设备的安全。
本文将从电气防火电缆的分类、性能要求以及选择应用等方面进行探讨。
一、电气防火电缆的分类根据国家标准，电气防火电缆可以分为三类：A类、B类和C类。
A类电缆属于非可燃电缆，具有阻燃性能强、低烟无毒等特点，广泛应用于高层建筑和重要场所。
B类电缆为低烟无卤电缆，不仅具备一定的防火性能，而且在燃烧过程中不产生有毒有害气体，适用于商业建筑等场所。
C类电缆也是低烟无卤电缆，但其阻燃性能和低烟性能相对较弱，适用于一般建筑物。
二、电气防火电缆的性能要求1. 阻燃性能防火电缆必须具备良好的阻燃性能，能够在火灾发生时有效遏制火势的蔓延。
阻燃性能的主要指标是防火试验中的火焰传播速度和燃烧时间。
同时，电缆的阻燃性能还需要考虑其燃烧时释放的烟雾量和有毒气体的产生情况。
2. 低烟无毒性能阻燃电缆在燃烧过程中应尽量减少烟雾的生成，并且烟雾不应对人体产生致命危害。
因此，低烟无毒性能是电气防火电缆的重要性能要求之一。
低烟无毒性能的评估指标包括燃烧过程中的烟雾产量和有毒气体的释放。
3. 耐火性能电缆在火灾条件下需要能够保持一定的电气功能，以保障建筑物设备的正常运行。
耐火性能的评估指标主要有耐高温、耐火、保持时间等。
4. 电气性能除了防火性能，电气防火电缆还需要具备良好的电气性能。
包括电阻、绝缘电阻、绝缘耐压等指标，以确保电缆在正常使用条件下能够正常传输电能。
三、电气防火电缆的选择应用1. 建筑物类型根据建筑物的类型和用途的不同，选择适用的电气防火电缆是至关重要的。
对于高层建筑和大型商业建筑等重要场所，应选择A类或B 类电缆，以确保防火安全。
而对于住宅小区、普通商业建筑等一般场所，C类电缆则可以满足要求。
2. 环境条件建筑物电气防火电缆的选择还需要考虑环境条件。
各类防火电缆的特性分析随着我国的经济建设飞速发展，城市中高标准高要求的建筑象雨后春笋，日新月异，对这些重要建筑的防火提出了新要求。
据消防部门的统计，我国发生的火灾中，靠建筑物自身的消防系统迅速灭火，不很完善，大多数火灾都借助外来的消防系统来灭火，显然，小火灾已变成大火灾或特大火灾，教训深刻。
怎样提高建筑物自身的消防系统，能及时将火灾消灭在初始状态，不使它扩大，这是个系统工程比较复杂。
本文仅在防火电缆系统中作一些分析探索。
防火电缆的发展也很快，品种也比较多，这里只能将一些常用的品种分析一下，常用的防火电缆有VV型阻燃，VV型阻燃耐火，，YJV 型阻燃，YJV型阻燃耐火，DWYJY或DWYJE型阻燃耐火，以及金属护套无机（矿物）绝缘型，显然，把它们区分一下，防火电缆只有两种类型，有机绝缘型、无机绝缘型。
VV型（PVC/PVC），电缆的绝缘及护套都是聚氯乙烯，该型号电缆材料中含有阻燃因子卤素“氯”具有较好的阻燃性，而且原材料丰富，创造工艺成熟，价格便宜。
但该类电缆存在致命缺陷，由于它含有氯燃点约450℃在燃烧中含大量效出HCE气体及其它有一丝一毒气体，它的毒性指数达到15.01,人在其中逃生机会只有2MM左右，同时会产生大量的烟雾，烟密度Dm=500-60透光率只有10-20%（无视野）。
HCE气体还会产生二次污染，会严重腐蚀电气设备和其它设备。
因此，VV型阻燃耐火电缆有些国家已不使用。
YJV型（XLPE/PVC）电缆的绝缘是交联聚乙烯，护套还是PVC。
绝缘中加入氢氧化合铝（全美）作为阻燃剂，该类电缆载流量大于VV型材料充足，工艺成熟价格也比较便宜，而且毒性指数降到7，烟密度降到300，透光率达40-50%（视野模糊），人在其中逃生机会约10MM左右，PE的燃点为340℃（低）存在轻度二次污染，还有一个缺点是在交联中不注意，会在绝缘层内产生“水树”，非但缩短电缆寿命，还会造成短路。
YJY或YJE型（XLPE/XLPE），大家称之为低烟无卤型，阻燃加入氯化铝（镁），材料还是充足，而创造工艺有些难度，正宗的YJY电缆，价格比前二种都贵。
防火电线电缆的特性防火（Flame proof）电线电缆是耐火电线电缆的总称，通常分为阻燃电电缆和耐火电线电缆两类。
从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：阻燃（Flame retardancy）--阻滞、延迟火焰沿电线电缆传播，使火灾不扩大。
耐火（Fire resistance）--在火焰燃烧的情况下，它可以保持运行一段时间，即保持线路的完整性（Circuit integrity）。
无卤（Free halogen）--构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。
低卤（Low halogen）--构成电线和电缆的材料可能含有卤素，但含量较低。
低烟（Low smoke）--电线电缆燃烧时产生的烟雾和灰尘更少，即透光率较高。
低毒（LOW toxicity）--电线电缆材料燃烧产生的气体毒性低。
我国阻燃和耐火电线电缆的研究开发始于1982年。
经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。
针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，使用汉语拼音的第一个字母作为相应普通电线电缆型号的前缀。
其中阻燃电线电缆类的型号ZR和耐火电线电缆类的型号NH已沿用至今。
随着防火电线电缆的开发和研究的许多新进展，原有型号已不敷使用。
加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。
最突出的表现是，电线电缆的燃烧特性相同，但名称和型号却不同。
业内及用户强烈要求改变这个状况，希望对型号予以统一。
为此，本文提出防火电线电缆型号的编制方法，供日后编制企业标准或行业标准参考。
2、模型编制原则（1）一个型号对应于一个燃烧特性，有相应的测试方法和可以评估的具体指标，并用汉语拼音的首位字母表示，尽量简化。
（2）该型号在普通电线电缆型号之前加上前缀。
（3）普通电线电缆的固有燃烧特性，不另给型号。
电缆知识|消防常用的电线型号有什么特点消防常用的电线大多数是弱电线缆，重要用于消防线路的应急照明及报警系统的连接线，依据不同的电器、仪表系统选择电压等级相对应的电线。
1、消防常用电线1）RVV、RVVP：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线/屏蔽软电线，多用于电器、仪表连接电源线、传输线使用；RVVP有屏蔽性能可以抵御外在信号干扰。
2）BV、BLV:聚氯乙烯绝缘电线。
同BX型,但耐湿性和耐气候性较好。
3）BVR:聚氯乙烯绝缘软电线。
同BV型,仅用于安装时要求松软的场所。
4）BVV、BLVV:聚氯乙烯绝缘和护套电线。
同BV型,用于潮湿和机械防护要求较高的场所,可直埋土壤中。
RVS双绞线5）BV-105、BLV-105:耐热105℃聚氖乙烯绝缘电线同B型,用于45℃及以上高温环境中。
6）BVR-105:耐热105℃聚氯乙烯绝缘软电线。
同BVR型,用于45℃及以上高温环境中。
7）RV：单芯铜芯氯乙烯绝缘绝缘软线。
供各种移动电器、仪表、电信设备、自动扮装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃。
8）RVB：两芯平型铜芯聚氯乙烯绝缘软线。
供各种移动电器、仪表、电信设备、自动扮装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃。
9）RVS：两芯铜芯聚氯乙烯绞型连接软线。
供各种移动电器、仪表、电信设备、自动扮装置接线用;也作为内部安装用线,安装时环境温度不低于15℃。
要求较高及常常移动、弯曲的场所。
10）AVR；镀锡铜芯聚氯乙烯绝缘平型连接软线。
11）RV-105：铜芯耐热1050C聚氯乙烯绝缘聚氯乙烯绝缘连接软线。
二、电线通用符号含义（1）：B一电线(有时不表示)（2）导体：T一铜芯(一般缺省表示),L一铝芯,R一软铜（3）绝缘：V一聚氯乙烯,X一橡皮,F一氯丁橡皮（4）护套：V一聚氯乙烯（5）其他：R一软电线,P一屏蔽,B一平。
阻燃防火电缆的标准及试验方法随着电线电缆在人们生产生活中的广泛应用，电线电缆的安全可靠性越来越受到关注。
据统计在已经发生的火灾事故中，由电线电缆引发的火灾几乎占一半以上。
而发生火灾后电线电缆燃烧产生的大量烟雾和HCL毒性气体还会导致人窒息死亡。
妨碍消防人员救灾。
造成更大损失。
因此世界各国都把电缆的阻燃性研究放到了重要的位置上。
防火阻燃电缆是一个较新的课题，国家标准中现无阻燃电缆的产品标准．下面主要介绍阻燃电缆及其评价方法。
1 阻燃电缆和耐火电缆阻燃电缆主要特点是不燃烧或燃烧后延缓燃烧速度并局限在一定范围内。
适用于有高阻燃要求，防爆。
防燃的场合。
阻燃产品比非阻燃产品能提供15倍以上的逃生时间；阻燃材料烧掉的材料仅为非阻燃材料的1／2；阻燃材料的热释放率仅为非阻燃材料的1／4；燃烧产品总的毒气气体量，如以一氧化碳的相当量表示，阻燃产品仅为非阻燃产品的1／3；普通阻燃产品与非阻燃产品的产烟性能、产烟量无大的区别。
阻燃电缆按GB18380．3—2001标准分为A、B、c三类，在工程设计中宜选择A 类阻燃电缆。
耐火电缆就是在火焰条件下在一定的时间内保持通电的电缆。
根据GB12666．6规定。
耐火电缆分为A 类和B类。
电缆在外部火源750～800℃ (或950～ 1 000℃ )直接燃烧下，90min内仍能通电。
就判定为B类(或A类)耐火。
有机类耐火电缆在铜导体上包绕云母耐火带(耐高温800℃)作为耐火层。
然后挤上一定厚度的正常绝缘层。
最外层的护套与普通电缆一样。
无机类其外护套为铜管或特种合金管，在外护套和铜芯导体之间填充氧化镁作为绝缘材料，由于氧化镁的熔点为2 800*(2，铜管(外护套)的熔点为1 083*(2，特种合金管可以保证在825"(2无变形。
因此其耐火性能远超过有机类耐火电缆。
2 相关试验方法标准与电缆燃烧有关的试验方法标准有许多。
GB12666— 1990 规定了电线电缆燃烧，其中GB12666．3—1990规定了单根电缆水平燃烧试验方法，GB12666．4—1990规定了单根电线电缆倾斜燃烧试验方法。

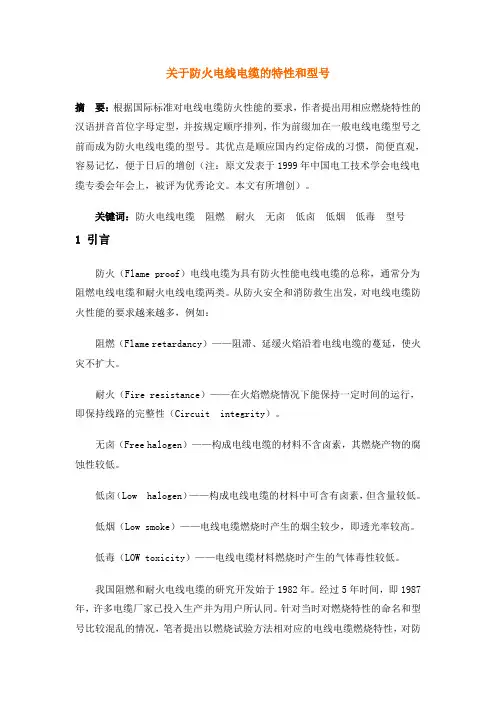

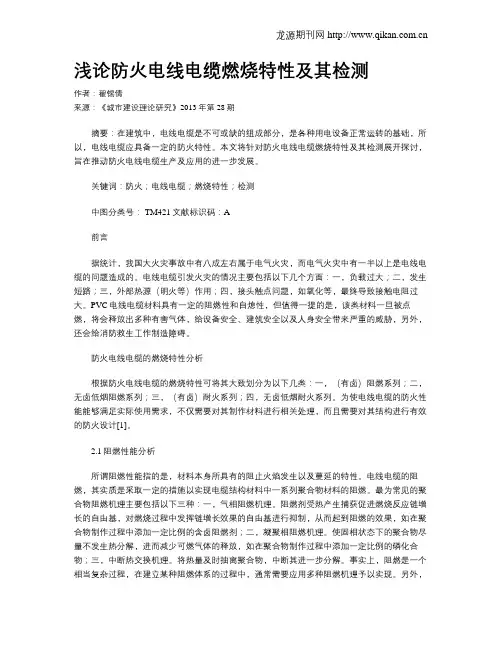

关于防火电线电缆的特性和型号摘要：根据国际标准对电线电缆防火性能的要求，作者提出用相应燃烧特性的汉语拼音首位字母定型，并按规定顺序排列，作为前缀加在一般电线电缆型号之前而成为防火电线电缆的型号。
其优点是顺应国内约定俗成的习惯，简便直观，容易记忆，便于日后的增创（注：原文发表于1999年中国电工技术学会电线电缆专委会年会上，被评为优秀论文。
本文有所增创）。
关键词：防火电线电缆阻燃耐火无卤低卤低烟低毒型号1 引言防火（Flame proof）电线电缆为具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两类。
从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：阻燃（Flame retardancy）——阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大。
耐火（Fire resistance）——在火焰燃烧情况下能保持一定时间的运行，即保持线路的完整性（Circuit integrity）。
无卤（Free halogen）——构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。
低卤（Low halogen）——构成电线电缆的材料中可含有卤素，但含量较低。
低烟（Low smoke）——电线电缆燃烧时产生的烟尘较少，即透光率较高。
低毒（LOW toxicity）——电线电缆材料燃烧时产生的气体毒性较低。
我国阻燃和耐火电线电缆的研究开发始于1982年。
经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。
针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，用汉语拼音的首位字母定型作为相应普通电线电缆型号的前缀。
其中阻燃电线电缆类的型号ZR和耐火电线电缆类的型号NH已沿用至今。
随着防火电线电缆在开发研究中所取得的许多新进展，原有型号已不敷使用。
加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。
防火电缆型号及使用方法的说明防火电缆型号及使用方法的说明1、关于阻燃（ZURAN）根据IEC332，阻燃有单根和成束之分。
十多年前，我国电线电缆主要为聚氯乙烯、氯丁橡皮等含卤制品，通过单根垂直燃烧试验在产品标准中是基本要求，因此不需要给予单根阻燃的型号。
而把成束C类作为阻燃电线电缆的基本要求，把B类和A类作为用户必须特别指定的阻燃要求。
因此，用阻燃（ZURAN）的首位字母ZR作为型号也就盛行一时了。
现在的情况不同。
聚烯烃如聚乙烯、聚丙烯、乙丙、天然一丁苯等是易燃材料，当其阻燃制品能通过单根垂直燃烧试验时就要给以号，来与原有的易燃特性相区别。
这个型号用Z。
成束燃烧因有阻燃A类、阻燃B类、阻燃C类、阻燃D类之分，因此用ZA、ZB、ZC、ZD型号来区分。
其中阻燃D 类为IEC的新提案，适用于外径12mm及以下的电线电缆。
其所用试样的非金属材料总体积仅为C类的1/3，即0.5L/m。
要求供火时间20min和烧焦高度小于2.5m则与C类相同。
因为这个提案尚待表决通过。
此外，IEC332－3有一个规定，即做A类试验时，若试样取间隔排列（有一芯导体大于35mm2的场合）在标准梯子前面排列不下时，可在后面排列，并且用AF／R表示。
或采用宽型梯（0.8m宽）全部排在梯子的前面（用AF表示），并且用双喷灯供火。
但若大规格电缆在标准梯子前面排得下时，则用单喷灯供火，仍记作AF。
为简化型号，对于这一类情况均记作ZA。
3.2关于耐火（NAIHUO）２、根据我国标准GB12666.6－90，耐火分A类和B类二个级别。
A类的供火温度为950℃～1000℃,B类的供火温度为750℃～800℃。
早先曾用NH型号表示耐火电线电缆，按IEC331－1970标准要求，相当于我国标准的B类。
由于有些用户要求A类耐火电线电缆，故把型号扩展为NA和NB，以示区别。
但是，在最近IEC新出版的标准IEC60331－1999中，供火温度仍为750C～800℃，而提高试验温度的建议尚在考虑中。

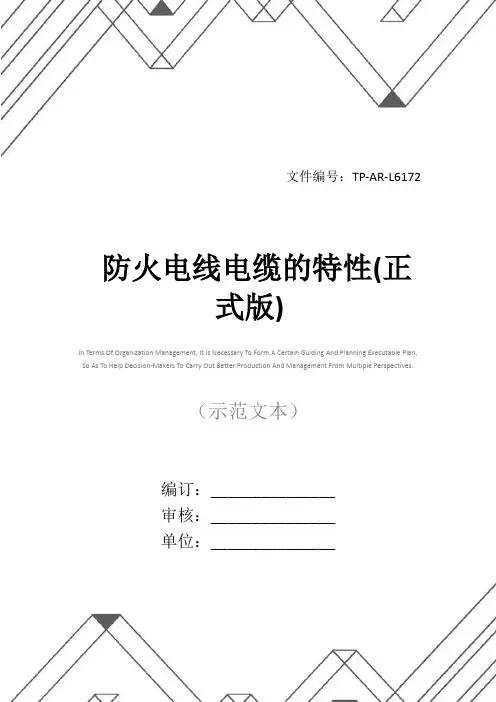

文件编号：TP-AR-L6172In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________防火电线电缆的特性(正式版)防火电线电缆的特性(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
