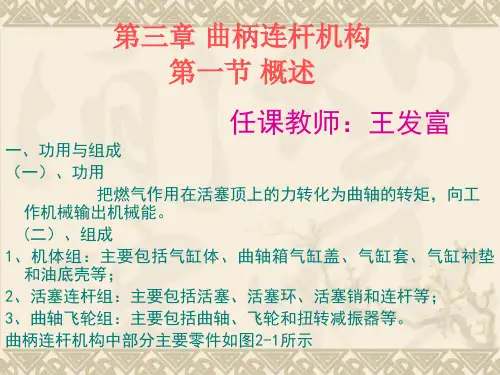

曲柄连杆机构的构造说课课件

详细描述
在曲柄连杆机构中，活塞在气缸内进行往复运动，由于连杆的摆动，使得活塞的直线运 动转变为曲轴的旋转运动。在这个过程中，曲轴的旋转运动将能量输出，驱动车辆或其 他机械运动。曲柄连杆机构的特点在于其能够将活塞的往复运动转变为旋转运动，从而
实现能量的高效转换。
分类与应用
总结词
曲柄连杆机构有多种分类方式，如按照曲轴 的形状可分为直列式和V型式，广泛应用于 汽车、摩托车等动力机械中。
缸体的材料选择也很重要，通常采用高强度合金钢或不锈钢制造，以提高其使用寿 命。
03
曲柄连杆机构的工作特性
运动特性
曲柄连杆机构是发动机中的重要 机构，它将活塞的直线运动转化 为曲轴的旋转运动，实现发动机
的做功过程。
曲柄连杆机构的运动特性包括曲 轴的旋转运动、活塞的往复直线
运动以及连杆的摆动运动等。
优化方法
采用数学建模、数值分析和计算机仿 真等方法进行优化设计。
优化流程
建立曲柄连杆机构的数学模型→确定 优化变量和约束条件→选择合适的优 化算法→进行优化计算→分析优化结 果→改进设计。
优化实例与结果分析
优化实例
以某实际应用的曲柄连杆机构为例，进行优化设计。
结果分析
通过对比优化前后的性能指标，分析优化效果。例如，运动性能提升、能耗降 低、振动减小等。同时，对优化后的曲柄连杆机构进行实验验证，确保优化结 果的可靠性和实用性。
05
曲柄连杆机构的常见问题与维护
常见问题与原因分析
01
02
03
04
曲柄连杆机构异响
由于润滑不良、装配间隙不当 或零件疲劳损坏等原因，可能 导致或曲轴轴瓦材料疲劳 极限较低可能导致曲轴轴瓦烧 蚀，影响曲柄连杆机构的正常 运转。

工作性能优化
优化曲柄连杆机构的工作性能，如提 高压缩比、增强燃油喷射效果等，以 提高发动机的功率和扭矩输出。
通过改进润滑系统、优化燃油喷射和 点火正时等措施，降低发动机的振动 和噪音，提高曲柄连杆机构的工作平 稳性和可靠性。
05 曲柄连杆机构的故障诊断 与维护
常见故障与原因分析
曲轴轴颈磨损
由于润滑不良或承受过 大的压力，导致曲轴轴
活塞在气缸内的运动规律与发动机的 工作循环密切相关，是实现发动机工 作过程的基础。
曲轴的旋转运动
曲轴是发动机中最重要的部件之一，其旋转运动 是实现能量转换的关键环节。
曲轴的旋转方向取决于发动机的工作循环，在四 冲程发动机中，曲轴的旋转方向在吸气和压缩冲 程中与活塞运动方向相反，而在做功和排气冲程 中与活塞运动方向相同。
曲轴通过连杆将活塞的往复运动转化为自身的旋 转运动，进而将热能转化为机械能。
曲轴的旋转速度决定了发动机的转速，是衡量发 动机性能的重要参数。
连杆的摆动与传递
连杆是连接活塞与曲轴的关键 部件，其摆动与传递是实现能
量转化的重要环节。
连杆通过上下摆动将活塞的往 复运动传递给曲轴，使曲轴能
够实现旋转运动。
飞轮等部件，下曲轴箱用于安装曲轴、
气压力和惯性力等载荷。
连杆等部件。
03 曲柄连杆机构的工作原理
活塞的运动规律
活塞在气缸内的运动是由连杆带动实 现的，其运动规律包括上下往复运动 和左右旋转运动。
活塞在气缸内的运动轨迹呈椭圆形， 其长轴与曲轴的旋转轴线平行，短轴 与曲轴的旋转轴线垂直。
活塞上行的速度较快，下行的速度较 慢，这是由于曲轴的旋转运动产生的 惯性力和重力作用的结果。
转。
活塞通常由活塞头、活塞裙和活 塞销座等组成，活塞头上有若干 个环槽，用于安装活塞环，以保

(2) V型
气缸排成两列，左右两列 气缸中心线的夹角γ＜180°， 称为V型发动机，V型发动机 与直列发动机相比，缩短了机 体长度和高度，增加了气缸体 的刚度，减轻了发动机的重量， 但加大了发动机的宽度，且形 状较复杂，加工困难，一般用 于8缸以上的发动机，6缸发动 机也有采用这种形式的气缸体。
缩短了机体的长度和高度， 增加了刚度，减轻了发动 机的重量；形状复杂，加 工困难。八缸以上发动机 使用
磨损均匀
连杆
➢ “全浮式”安装，当发动机工作时，活塞销、连杆小头和 活塞销座都有相对运动，这样，活塞销能在连杆衬套和活 塞销座中自由摆动，使磨损均匀。为了防止全浮式活塞销 轴向窜动刮伤气缸壁，在活塞销两端装有档圈，进行轴向 定位。由于活塞是铝活塞，而活塞销采用钢材料，铝比钢 热膨胀量大。为了保证高温工作时活塞销与活塞销座孔为 过渡配合。装配时，先把铝活塞加热到一定程度，然后再 把活塞销装入，这种安装方式应用较广泛。
气缸套视频
❖ ..\气缸.MPG
2. 曲轴箱
气缸体下部用来安装曲轴的部位称为曲箱 曲轴箱分上曲轴箱和下曲轴箱： 上曲轴箱与气缸体铸成一体，下曲轴箱用来贮存润 滑油，并封闭上曲轴箱，故又称为油底壳。 油底壳受力很小，一般采用薄钢板冲压而成，其形 状取决于发动机的总体布置和机油的容量。油底壳 内装有稳油挡板，以防止汽车颠动时油面波动过大。 油底壳底部还装有放油螺塞，通常放油螺塞上装有 永久磁铁，以吸附润滑油中的金属屑，减少发动机 的磨损。在上下曲轴箱接合面之间装有衬垫，防止 润滑油泄漏。
(3) 对置式
气缸排成两列，左右两列气缸在同一水平面 上，即左右两列气缸中心线的夹角 γ＝180°， 称为对置式。它的特点是高度小，总体布置方 便，有利于风冷。这种气缸应用较少。

2、活塞的选配要求有哪些？
1）活塞环的弹力检验 2）活塞环的漏光度检验 3）活塞环“三隙”的检验 端隙0.1----0.6mm 侧隙0.03---0.075mm 背隙0---0.35mm
5、连杆的检修 （1）连杆裂纹检修 （2）连杆大头内孔磨损检修：圆度和 圆柱度误差不大于0.025mm。 （3）连杆螺栓的检修 （4）连杆变形的检验： 弯曲、扭曲，用连杆校正仪进行。
3、飞轮的检修 （1）飞轮齿圈的检修：断齿或齿端耗损 严重，超过30℅或连续损坏4齿，应更换。 （2）飞轮工作平面的修整 飞轮工作平面的有严重烧蚀或磨损沟槽 深弃超过0.5mm,平面度误差为大于 0.2mm,飞轮厚度极限减薄量1mm。应更 换。
（3）飞轮螺栓孔的检修
小结： 作业： 1、曲轴的检修要求是什么？ 2、曲轴轴承的选配要求有哪些？修理 方法是什么？ 3、飞轮的检修方法是什么？
曲轴飞轮组的组成：曲轴、飞轮、扭转 减振器、皮带轮、正时齿轮等。 一、曲轴 曲轴的组成：
结构： 曲轴轴颈 平衡重 连杆轴颈 前端轴 后端轴
曲柄
曲拐
曲拐：由一个连杆轴颈和它两端曲柄及主轴颈构成。
三、曲轴飞轮给的检修 曲轴的损伤：轴颈磨损、弯扭变形和裂 纹 1、曲轴的检修 （1）裂纹的检修：磁力探伤和染色法， 修复：细小裂纹可用磨削法。 （2）曲轴弯曲的检修：用百分表在V型 架上检测，用冷压校正和敲击校正。 （3）曲轴扭曲变形的检修：用百分表在 V型架上检测。用冷压校正和敲击校正。
3、连杆衬套的修配 (1)连杆衬套的更换：过 盈量0.1—0.2mm
4、活塞环的选配 （1）活塞环的损伤 磨损、弹性减弱和折断等。 （2）活塞环的选配 与气缸、活塞的修理尺寸一致，具有 规定的弹力，以保证气缸的密封性； 环漏光度、端隙、侧隙、和背隙应符 合原厂规定。
