热镀锌和热浸锌的区别

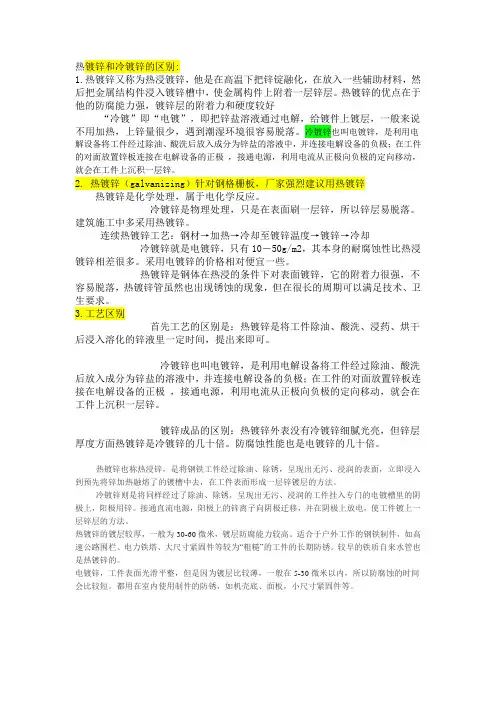

热镀锌和冷镀锌的区别:1.热镀锌又称为热浸镀锌，他是在高温下把锌锭融化，在放入一些辅助材料，然后把金属结构件浸入镀锌槽中，使金属构件上附着一层锌层。

热镀锌的优点在于他的防腐能力强，镀锌层的附着力和硬度较好“冷镀”即“电镀”，即把锌盐溶液通过电解，给镀件上镀层，一般来说不用加热，上锌量很少，遇到潮湿环境很容易脱落。

冷镀锌也叫电镀锌，是利用电解设备将工件经过除油、酸洗后放入成分为锌盐的溶液中，并连接电解设备的负极；在工件的对面放置锌板连接在电解设备的正极，接通电源，利用电流从正极向负极的定向移动，就会在工件上沉积一层锌。

2. 热镀锌（galvanizing）针对钢格栅板，厂家强烈建议用热镀锌热镀锌是化学处理，属于电化学反应。

冷镀锌是物理处理，只是在表面刷一层锌，所以锌层易脱落。

建筑施工中多采用热镀锌。

连续热镀锌工艺：钢材→加热→冷却至镀锌温度→镀锌→冷却冷镀锌就是电镀锌，只有10－50g/m2，其本身的耐腐蚀性比热浸镀锌相差很多。

采用电镀锌的价格相对便宜一些。

热镀锌是钢体在热浸的条件下对表面镀锌，它的附着力很强，不容易脱落，热镀锌管虽然也出现锈蚀的现象，但在很长的周期可以满足技术、卫生要求。

3.工艺区别首先工艺的区别是：热镀锌是将工件除油、酸洗、浸药、烘干后浸入溶化的锌液里一定时间，提出来即可。

冷镀锌也叫电镀锌，是利用电解设备将工件经过除油、酸洗后放入成分为锌盐的溶液中，并连接电解设备的负极；在工件的对面放置锌板连接在电解设备的正极，接通电源，利用电流从正极向负极的定向移动，就会在工件上沉积一层锌。

镀锌成品的区别：热镀锌外表没有冷镀锌细腻光亮，但锌层厚度方面热镀锌是冷镀锌的几十倍。

防腐蚀性能也是电镀锌的几十倍。

热镀锌也称热浸锌，是将钢铁工件经过除油、除锈，呈现出无污、浸润的表面，立即浸入到预先将锌加热融熔了的镀槽中去，在工件表面形成一层锌镀层的方法。

冷镀锌则是将同样经过了除油、除锈，呈现出无污、浸润的工件挂入专门的电镀槽里的阴极上，阳极用锌。

热浸锌名词解释：热浸锌又叫热浸镀锌，热浸锌是将除锈后的钢构件浸入600℃左右高温融化的锌液中，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法,锌层厚度对5mm以下薄板不得小于65μm，对厚板不小于86μm。

从而起到防腐蚀的目的.热浸锌优点:.使用年期长：一般热浸锌的钢铁构件在大多数效区可使用长达50年以上，在市区或近岸区也可达20年甚或25年以上坚硬度：1.整个铁材表面均受到保护，无论在凹陷处管件内部，或任何其它涂层很难进入之角落，溶融锌均很容易均匀的覆盖上。

2.浸锌层之硬度值比钢材还大。

如图1 ，最上层之Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下层之Zeta layer 及 delta layer 分别有179及211 DPN 硬度值比铁材的159 DPN硬度值最还高，故其抗冲击及抗磨耗性均相当良好。

图 1：热浸锌皮膜断面显微镜组织钢铁层（Basesteel）为原来之铁基，一般硬度约为159 DPN hardness。

合金a层（Zeta layer）最靠近铁基之一层致密合金层，构造复杂，富有韧性及延展性，以Fe Zn7之化成存在，铁含量约7~11 ﹪。

合金b层（Deltalayer）为一显著单斜系柱状组织，以Fe Zn13化成存在，铁含量约6﹪，硬度值约179 DPN。

纯锌层（Eta layer）最上部之纯锌层，为一稠密六方晶系，质软、富于延展性，变形加工不易破裂。

锌纯度约98.5 ﹪以上，硬度值约70 DPN。

3.在边角区，锌层往往比其它地方还厚，参照图2，且有良好的韧性及抗磨耗性。

而其它涂层在此边角处，往往是最薄最不易施工，最易受伤害处，故常须再维护。

图 24.即使因受很大的机械伤害或其它原因。

造成一小部份的锌层脱落，将铁基裸露，此时，周围锌层就会发挥牺牲阳极的功能，来保护此处钢铁，使不受浸蚀。

而其它涂层则刚好相反，锈会马上生成，且迅速漫延至涂层下面，引起涂层剥落。

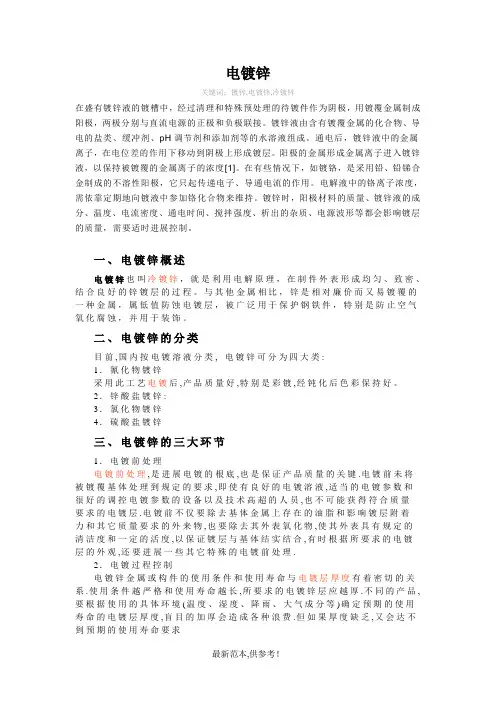

电镀锌关键词：镀锌,电镀锌,冷镀锌在盛有镀锌液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的正极和负极联接。

镀锌液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。

通电后，镀锌液中的金属离子，在电位差的作用下移动到阴极上形成镀层。

阳极的金属形成金属离子进入镀锌液，以保持被镀覆的金属离子的浓度[1]。

在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。

电解液中的铬离子浓度，需依靠定期地向镀液中参加铬化合物来维持。

镀锌时，阳极材料的质量、镀锌液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、电源波形等都会影响镀层的质量，需要适时进展控制。

一、电镀锌概述电镀锌也叫冷镀锌，就是利用电解原理，在制件外表形成均匀、致密、结合良好的锌镀层的过程。

与其他金属相比，锌是相对廉价而又易镀覆的一种金属，属低值防蚀电镀层，被广泛用于保护钢铁件，特别是防止空气氧化腐蚀，并用于装饰。

二、电镀锌的分类目前,国内按电镀溶液分类, 电镀锌可分为四大类:1．氰化物镀锌采用此工艺电镀后,产品质量好,特别是彩镀,经钝化后色彩保持好。

2．锌酸盐镀锌:3．氯化物镀锌4．硫酸盐镀锌三、电镀锌的三大环节1．电镀前处理电镀前处理,是进展电镀的根底,也是保证产品质量的关键.电镀前未将被镀覆基体处理到规定的要求,即使有良好的电镀溶液,适当的电镀参数和很好的调控电镀参数的设备以及技术高超的人员,也不可能获得符合质量要求的电镀层.电镀前不仅要除去基体金属上存在的油脂和影响镀层附着力和其它质量要求的外来物,也要除去其外表氧化物,使其外表具有规定的清洁度和一定的活度,以保证镀层与基体结实结合,有时根据所要求的电镀层的外观,还要进展一些其它特殊的电镀前处理.2．电镀过程控制电镀锌金属或构件的使用条件和使用寿命与电镀层厚度有着密切的关系.使用条件越严格和使用寿命越长,所要求的电镀锌层应越厚.不同的产品,要根据使用的具体环境(温度、湿度、降雨、大气成分等)确定预期的使用寿命的电镀层厚度,盲目的加厚会造成各种浪费.但如果厚度缺乏,又会达不到预期的使用寿命要求不同的生产厂家,依据自己设备状况,在确定镀种的情况下,首先要编制一套较完整合理的工艺流程,明确电镀参数,控制电镀液浓度,进展标准操作.3．镀后处理为使镀件增强防护性能、装饰性及其他特殊目的而进展的〔钝化、热熔、封闭和除氢等〕电镀后置处理.镀锌后,一般要进展铬酸盐钝化,或其它转化处理,形成相应类型的转化膜.是保证镀后质量的关键工序之一.钝化后最好还应进展老化处理(烘箱内70~80oC).钝化可分为以下几种形式:彩钝:适用于锌酸盐镀锌,钝化后零件外表为红、绿色,略带黄(Cr+6红色,Cr+3绿色),不能出现紫色(出现后说明钝化膜层疏松),最简单的方法是用手指在零件外表往复磨擦几次,不能有变(掉)色现象.兰白钝:由于钝化液中的氟化物随时间加长而逐渐下降,因此,零件外表兰色就会逐渐变浅,同一个班生产的工件色泽保持不好.所以钝化过程中要严控,并注意厚度.银白钝:不随时间变化而变化,色泽保持一致性好.一、镀锌概述锌易溶于酸，也能溶于碱，故称它为两性金属。

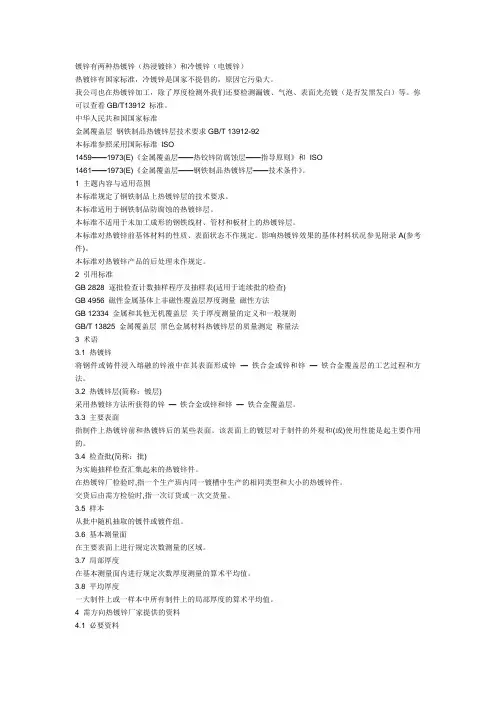

镀锌有两种热镀锌（热浸镀锌）和冷镀锌（电镀锌）热镀锌有国家标准，冷镀锌是国家不提倡的，原因它污染大。

我公司也在热镀锌加工，除了厚度检测外我们还要检测漏镀、气泡、表面光亮镀（是否发黑发白）等。

你可以查看GB/T13912 标准。

中华人民共和国国家标准金属覆盖层钢铁制品热镀锌层技术要求GB/T 13912-92本标准参照采用国际标准ISO1459——1973(E)《金属覆盖层——热铰锌防腐蚀层——指导原则》和ISO1461——1973(E)《金属覆盖层——钢铁制品热镀锌层——技术条件》。

1 主题内容与适用范围本标准规定了钢铁制品上热镀锌层的技术要求。

本标准适用于钢铁制品防腐蚀的热镀锌层。

本标准不适用于未加工成形的钢铁线材、管材和板材上的热镀锌层。

本标准对热镀锌前基体材料的性质、表面状态不作规定。

影响热镀锌效果的基体材料状况参见附录A(参考件)。

本标准对热镀锌产品的后处理未作规定。

2 引用标准GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 4956 磁性金属基体上非磁性覆盖层厚度测量磁性方法GB 12334 金属和其他无机覆盖层关于厚度测量的定义和一般规则GB/T 13825 金属覆盖层黑色金属材料热镀锌层的质量测定称量法3 术语3.1 热镀锌将钢件或铸件浸入熔融的锌液中在其表面形成锌—铁合金或锌和锌—铁合金覆盖层的工艺过程和方法。

3.2 热镀锌层(简称：镀层)采用热镀锌方法所获得的锌—铁合金或锌和锌—铁合金覆盖层。

3.3 主要表面指制件上热镀锌前和热镀锌后的某些表面。

该表面上的镀层对于制件的外观和(或)使用性能是起主要作用的。

3.4 检查批(简称：批)为实施抽样检查汇集起来的热镀锌件。

在热镀锌厂检验时,指一个生产班内同一镀槽中生产的相同类型和大小的热镀锌件。

交货后由需方检验时,指一次订货或一次交货量。

3.5 样本从批中随机抽取的镀件或镀件组。

3.6 基本测量面在主要表面上进行规定次数测量的区域。

热镀锌与冷镀锌（电镀）区别大全1.热镀锌又称为热浸镀锌，它是在高温下把锌锭融化，在放入一些辅助材料，然后把金属结构件浸入镀锌槽中，使金属构件上附着一层锌层。

热镀锌的优点在于它的防腐能力强，镀锌层的附着力和硬度较好。

冷镀即电镀，即把锌盐溶液通过电解，给镀件上镀层，一般来说不用加热，上锌量很少，遇到潮湿环境很容易脱落。

热镀锌（galvanizing）属于电化学反应。

热镀锌是钢体在热浸的条件下对表面镀锌，它的附着力很强，不容易脱落，热镀锌管虽然也出现锈蚀的现象，但在很长的周期可以满足技术、卫生要求。

连续热镀锌工艺：钢材→加热→冷却至镀锌温度→镀锌→冷却。

工艺区别首先工艺的区别是：热镀锌是将工件除油、酸洗、浸药、烘干后浸入溶化的锌液里一定时间，提出来即可。

热浸锌标准：GB/T13912-92热浸镀锌：热浸镀锌一般在包边工序完成后进行，当负载扁钢厚度不小于5mm时，镀锌后的平均锌层重量不小于610克/平米；当负载扁钢厚度小于5mm时，镀锌后的平均锌层重量不小于460克/平米，镀锌后质量及要求应符合GB/T13912规定2.冷镀锌是物理处理，只是在表面刷一层锌，所以锌层易脱落。

建筑施工中多采用热镀锌。

冷镀锌就是电镀锌，一般表面比较光滑，没有锌花，有耐指纹和不耐指纹的两种热镀锌有有花镀锌和无花镀锌两种，有花的肯定是热镀锌，无花的和电镀锌类似，要靠经验来分别。

冷镀锌与热镀锌的区别:热镀锌的质量要比冷镀锌的好. 冷镀锌的镀锌层不牢冷镀锌就是电镀锌，只有10－50g/m2，其本身的耐腐蚀性比热浸镀锌相差很多。

采用电镀锌的价格相对便宜一些。

冷镀锌也叫电镀锌，是利用电解设备将工件经过除油、酸洗后放入成分为锌盐的溶液中，并连接电解设备的负极；在工件的对面放置锌板连接在电解设备的正极，接通电源，利用电流从正极向负极的定向移动，就会在工件上沉积一层锌。

镀锌成品的区别：热镀锌外表没有冷镀锌细腻光亮，但锌层厚度方面热镀锌是冷镀锌的几十倍。

热镀锌工艺与热喷锌工艺有什么不同由于钢铁结构件长期处在各种气氛（包括海洋、工业城市、田野、矿井）、不同水质（海水、淡水）的浸渍和不同的浸蚀环境中，均受不同程度的腐蚀而失效。

据资料介绍，全世界每年生产的钢铁约有十分之一变成铁锈，大约有30%的钢铁设备因腐蚀而失效。

工业发达的国家，每年由于金属腐蚀所造成的直接经济损失约占国民经济总产值的2~4％，我国这方面的经济损失每年也达数千亿元。

热喷锌、热喷铝及其合金涂层，外加封闭处理，就可以制备长效防护复合涂层。

有效防护期一般可达20~30年，最长有效记录国外已有60年之久的记录。

随着我国热喷涂技术的发展与提高，锌、铝及其合金涂层将逐渐取代了传统的刷油漆工艺。

该项技术已在国民经济各领域得到了广泛应用，取得了良好的经济效益，且应用前景广阔。

1. 锌、铝及其合金涂层的防护机理1.1 锌、铝涂层腐蚀速率研究表明，钢铁件在大气和水介质中由于电化学腐蚀原因，在没有保护的情况下，碳钢的平均腐蚀速率比锌高5~20倍，比铝高40~100倍。

采用普通的油漆防护时，由于漆膜与钢铁基体的粘附强度低，耐冲刷和颗粒磨损能力低，使用过程中老化变质等原因，往往容易造成局涂层脱落、损坏，而使钢铁基体锈蚀，导致油漆层大面积起泡脱落，致使短期内防护失效。

图1 碳钢在不同腐蚀环境中的渗透深度与暴露时间曲线1-工艺大气2-海洋大气其3-乡村大气材料平均腐蚀速率（μm/年）乡村大气城市大气工业大气海洋大气碳钢4~65 23~71 26~175 26~104锌0.2~3 2~16 2~16 0.5~8铝0~0.1 ~1 ~1 0.4~0.6表1 碳钢、锌和铝在各种大气中的腐蚀速率1.2 锌、铝涂层的特点热喷涂锌、铝及其合金涂层对钢铁基体有双重保护作用。

一方面，可以象涂料那样（尤其是经过封闭处理的涂层）起着物理覆盖作用，将钢铁与水和空气等腐蚀介质隔离开来，从而起到防护作用。

另一方面，由于锌和铝的电化学性能比较活泼，电极电位比铁低，在这个腐蚀电池中，锌或铝是负极，铁则为正极，锌、铝失去电子，变成离子进入电介质溶液中而被腐蚀，其自由电子流向钢铁，使钢铁极化而受到保护。

热镀锌的详细解析文章来源：钢铁E站通/dict/detail.php?id=417热镀锌也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。

是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。

热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工.热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。

然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。

生产工序:热镀锌（钢管）生产工艺：上料→酸洗、水洗→溶剂→烘干→热镀锌→内、外吹→滚标、标识→钝化→检验→包装。

一、上料：上料工应检查原料情况：1、钢管的外表面不得粘有油污（特别是沥青油调合漆等油污），否则会造成大批不合格品。

2、钢管在生产后一定要矫直，消除钢管的内应力。

3、钢管外表面出现凹凸不平的腐蚀不能镀锌，否则将浪费大量盐酸。

4、钢管在运输过程中不能出现人为弯管。

5、用于热镀锌的钢管，不允许把标识物贴在钢管的内、外壁上，以免造成漏镀。

二、钢管的酸洗、水洗：1、钢管的酸洗：1）酸洗工在工作前必须穿戴好劳动保护用品，在工作中认真检查工作现场有无障碍、吊带是否完好无损，确认完好后方可进行工作。

2）酸洗主要采用盐酸酸洗，采用水来配制盐酸，盐酸含量为18～20%比较合适。

3）酸洗工工作前首先了解酸的浓度、温度及本槽酸洗管的吨位。

4）吊管时两根吊带要离开端头1.3米左右，防止吊弯钢管，造成镀锌管内漏；在往酸槽下管时，钢管要倾斜15°，先下自己站立的一端，防止喷酸伤人。

5）钢管每次酸洗，重量在2～5吨为宜，时间5～15分钟。

6）钢管在酸洗时要经常振动，在振动过程中要把钢管平放在酸槽的横条石上，反复起动一侧吊带3次后再起动另一侧吊带3次，重复两次后再吊起；振动上升角度不大于15°。

冷镀锌与热镀锌的识别方法一、本质区别冷镀锌也叫电镀锌，是利用电解设备将工件经过除油、酸洗后放入成分为锌盐的溶液中，并连接电解设备的负极；在工件的对面放置锌板连接在电解设备的正极，接通电源，利用电流从正极向负极的定向移动，就会在工件上沉积一层锌。

热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法，是将工件除油、酸洗、浸药、烘干后浸入溶化的锌液里一定时间，提出来即可。

二、原理区别冷镀锌利用化学原理将锌合金分离成锌离子，附着在钢铁表面，一般锌层薄，钢铁在一般环境下很容易锈蚀。

一般冷镀锌用于各种钢制品和构筑物的防腐，冷镀锌的镀锌量很少，每平方米只有10－50g。

热镀锌众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称作“白锈”)受到破坏又会形成新的膜层。

当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位是-0.76V，铁的标准电位是-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。

热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，这样可让铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时（一般熔融的锌液为455℃左右），首先在界面上形成锌与α铁固熔体。

这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。

因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或称之为“渗入”)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属化合物FeZn13，沉入热镀锌锅底，即为锌渣。

当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。

其含铁量不大于0.003%，热镀锌覆盖能力好，镀层细密，无有机物夹杂。

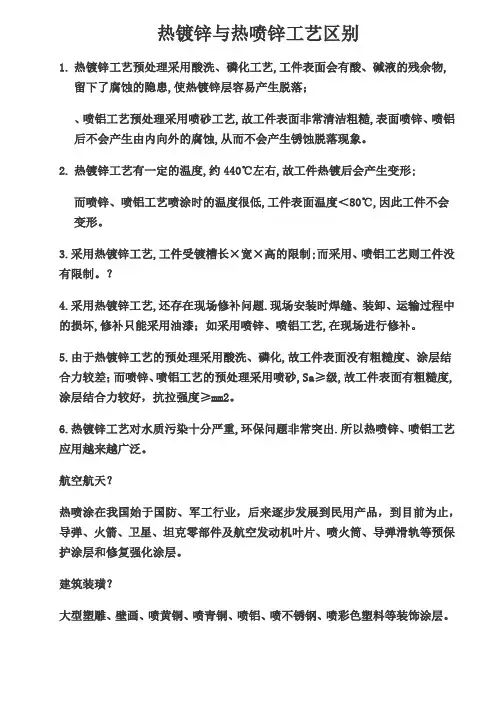

热镀锌与热喷锌工艺区别1.热镀锌工艺预处理采用酸洗、磷化工艺,工件表面会有酸、碱液的残余物,留下了腐蚀的隐患,使热镀锌层容易产生脱落；、喷铝工艺预处理采用喷砂工艺,故工件表面非常清洁粗糙,表面喷锌、喷铝后不会产生由内向外的腐蚀,从而不会产生锈蚀脱落现象。

2.热镀锌工艺有一定的温度,约440℃左右,故工件热镀后会产生变形;而喷锌、喷铝工艺喷涂时的温度很低,工件表面温度＜80℃,因此工件不会变形。

3.采用热镀锌工艺,工件受镀槽长×宽×高的限制;而采用、喷铝工艺则工件没有限制。

？4.采用热镀锌工艺,还存在现场修补问题.现场安装时焊缝、装卸、运输过程中的损坏,修补只能采用油漆；如采用喷锌、喷铝工艺,在现场进行修补。

5.由于热镀锌工艺的预处理采用酸洗、磷化,故工件表面没有粗糙度、涂层结合力较差；而喷锌、喷铝工艺的预处理采用喷砂,Sa≥级,故工件表面有粗糙度,涂层结合力较好，抗拉强度≥mm2。

6.热镀锌工艺对水质污染十分严重,环保问题非常突出.所以热喷锌、喷铝工艺应用越来越广泛。

航空航天？热喷涂在我国始于国防、军工行业，后来逐步发展到民用产品，到目前为止，导弹、火箭、卫星、坦克零部件及航空发动机叶片、喷火筒、导弹滑轨等预保护涂层和修复强化涂层。

建筑装璜？大型塑雕、壁画、喷黄铜、喷青铜、喷铝、喷不锈钢、喷彩色塑料等装饰涂层。

热镀锌与热喷锌热喷锌原理电弧喷涂技术原理电弧喷涂技术就是通过专用电源，使带电的耐腐蚀金属丝材产生电弧熔化，在1/1000—1/10000秒内，熔融金属的高温液滴被压缩空气喷吹、雾化、喷涂至预先喷砂除锈的钢铁构件表面，形成纯度高、结合力强的机械—冶金结合喷涂层，它对活泼的钢铁基体具有阴极保护作用。

然后在该喷涂层上均匀涂敷具有抑制腐蚀作用的专用封闭剂，它不仅能进一步隔绝腐蚀介质侵蚀基体钢铁，同时使电弧喷涂金属层与封闭涂层界面阻抗增大，耐腐蚀性能大为增强。

电弧喷涂防腐涂层的防腐原理为机械屏蔽和阴极保护联合作用。

热镀锌与热喷锌工艺区别(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1.热镀锌工艺预处理采用酸洗、磷化工艺,工件表面会有酸、碱液的残余物,留下了腐蚀的隐患,使热镀锌层容易产生脱落；喷锌、喷铝工艺预处理采用喷砂工艺,故工件表面非常清洁粗糙,表面喷锌、喷铝后不会产生由内向外的腐蚀,从而不会产生锈蚀脱落现象。

2.热镀锌工艺有一定的温度,约440℃左右,故工件热镀后会产生变形;而喷锌、喷铝工艺喷涂时的温度很低,工件表面温度＜80℃,因此工件不会变形。

3.采用热镀锌工艺,工件受镀槽长×宽×高的限制;而采用喷锌、喷铝工艺则工件没有限制。

4.采用热镀锌工艺,还存在现场修补问题.现场安装时焊缝、装卸、运输过程中的损坏,修补只能采用油漆；如采用喷锌、喷铝工艺,在现场进行修补。

5.由于热镀锌工艺的预处理采用酸洗、磷化,故工件表面没有粗糙度、涂层结合力较差；而喷锌、喷铝工艺的预处理采用喷砂,Sa ≥2.5 级,故工件表面有粗糙度,涂层结合力较好，抗拉强度≥0.6kgf/ mm2 。

6.热镀锌工艺对水质污染十分严重,环保问题非常突出.所以热喷锌、喷铝工艺应用越来越广泛。

航空航天热喷涂在我国始于国防、军工行业，后来逐步发展到民用产品，到目前为止，导弹、火箭、卫星、坦克零部件及航空发动机叶片、喷火筒、导弹滑轨等预保护涂层和修复强化涂层。

建筑装璜大型塑雕、壁画、喷黄铜、喷青铜、喷铝、喷不锈钢、喷彩色塑料等装饰涂层。

热镀锌与热喷锌热喷锌原理?电弧喷涂技术原理电弧喷涂技术就是通过专用电源，使带电的耐腐蚀金属丝材产生电弧熔化，在 1/1000—1/10000秒内，熔融金属的高温液滴被压缩空气喷吹、雾化、喷涂至预先喷砂除锈的钢铁构件表面，形成纯度高、结合力强的机械—冶金结合喷涂层，它对活泼的钢铁基体具有阴极保护作用。

然后在该喷涂层上均匀涂敷具有抑制腐蚀作用的专用封闭剂，它不仅能进一步隔绝腐蚀介质侵蚀基体钢铁，同时使电弧喷涂金属层与封闭涂层界面阻抗增大，耐腐蚀性能大为增强。
