ZGF-120KV2mA直流高压发生器

机电安装工程调试方案本机电工程包括：变配电安装工程、防雷与接地安装工程、电气照明安装工程、电气动力安装工程、给水与中水系统安装、排水系统安装、空调水系统、蒸汽管道系统、防排烟系统、空调风系统.一、调试要求：测试用仪器、仪表必须经法定检测机构检测合格，并在有效期内.调试前，项目技术负责人应对各施工员进行调试技术与安全交底.二、组织机构：三、电气调试的组织与准备:为了保证调试能够顺利而安全地进行，在调试前需要进行精心的组织与准备，本工程调试组织与准备需进行见表3。

1-1中的各项工作：5.1电气调试用设备及仪表见表5。

1—15.2 通风与空调调试用仪器、仪表5.3给排水调试用仪器、仪表六、各系统调试工艺:6.1 电气调试6。

1.1 防雷与接地6.1.1.1 接地电阻测试经检测合格的ZC—8接地电阻测试仪，在有效期内对各测试点逐一进行测试，测试结合必须符合设计要求。

对已按设计要求施工但接地电阻不满足设计要求的工程,应与设计商量增设人工接地体。

6。

1.1。

2 支持件拉力试验在不显眼的部位以不小于5Kg的垂直拉力试拉随机抽取的圆钢支柱，支柱不松动为合格。

6.1.1.3等电位导通性测试连接线规格符合要求，连接部位连接紧固，用K3690B等电位测试仪测试合格. 6.1。

2变配电调试：6.1。

2.1变配电调试的准备工作：①、所有变配电设备的人行通道上应铺好不小于1m宽的胶地垫;②、所有设备已安装好，变电站内接地已做好;③、校线：校对一次回路，主要是核对由高压柜及应急低压盘各回路的电源电缆位置及接线是否正确可靠，相序是否正确无误,绝缘是否良好等，参照系统图逐一核对,均应正确无误；校对二次回路，要根据各原理图逐一校对，对其接线是否正确,连接是否牢固可靠，绝缘是否良好等，均应符合原理图的要求；6.1。

2。

2直流屏调试：将屏内的电子器件退出后，测试主回路与二次回路绝缘电阻，应大于0.5MΩ；充放电试验:被全部放电的电池组重新达到额定电压的充电时间不得长于16h;整流器的输出:整流器的控制调整和输出特性试验应符合产品技术文件要求；6.1.2。

[高电压试验]高电压试验技术张仁豫工作任务六——高电压技术实验实验一绝缘电阻的测量一、接线图二、实验步骤 1．将摇表的L端接至试品的高压端，E端接至低压端和外壳上。

2．平稳放置摇表，并用左手按定不动，以120转／分钟的速度摇动转把，经15秒，60秒分别读记兆欧表读数，将三次结果填人下表： 3．先断开L端，然后停止摇动，用绝缘棒对试品放电。

吸收比=R"60／R"15 式中：R"60——测量60秒时的读数； R"15一一测量15秒时的读数。

三、实验注意事项 1．测量前试品的绝缘表面要擦干净，潮湿天气测量时绝缘表面应加屏敝。

2．连接至试品的火线和屏蔽线应用同芯屏蔽线。

被试品应充分放电。

3．对电流较大的设备，每次测量后应先断开被试品，后停兆欧表。

附录一交流电动机的绝缘电阻标准［1］在交接、大修、小修时都要做绝缘电阻的测量。

［2］标准： 1．额定电压为1000V以下的电机，常温下绝缘电阻值应不低于1兆欧；额定电压为1000V以上的电机，在75度时定子绕组绝缘电阻不应低于1兆欧／1kV，转子绕组一般不低干0.5兆欧。

2．吸收比不作规定。

实验二直流泄漏电流及耐压试验一、实验目的 1．掌握对电气设备进行直流泄漏电流及直流耐压试验的实验方法。

2．孰悉直流高压泄漏实验仪器的使用。

二、ZGF超轻型直流高压发生器使用说明⑴高频输出及电压、电流测量电缆快速联接多芯插座：用于机箱与倍压部分的联接。

联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。

拆卸时只需逆时针转动电缆插头即可。

注意：安装、拆卸插头时,请握紧插头的金属圆环处旋转。

严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。

⑵数显电压表：LCD液晶数字显示直流高压输出电压，单位为kV，最小分辨率为±0.1kV。

⑶数显电流表：LCD液晶数字显示直流高压输出电流，单位为uA,，最小分辨率为±0.1uA。

JYA系列直流高压发生器使用说明书江苏久益电力设备有限公司一、产品简介JYA-120KV/2mA系列便携式液晶直流高压发生器是我公司采用国际最先进技术结合中国国情研制的面向国内的高可靠度、高品位、真正便携的试验设备，是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验最理想的检测仪器。

1、产品特点①体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全，是电力系统21世纪最理想的换代产品。

②增加了日期时间计时功能，采用最先进工艺技术制造。

脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100kHz。

③按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。

④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。

仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。

抗干扰性能好，适合现场使用。

⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。

⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。

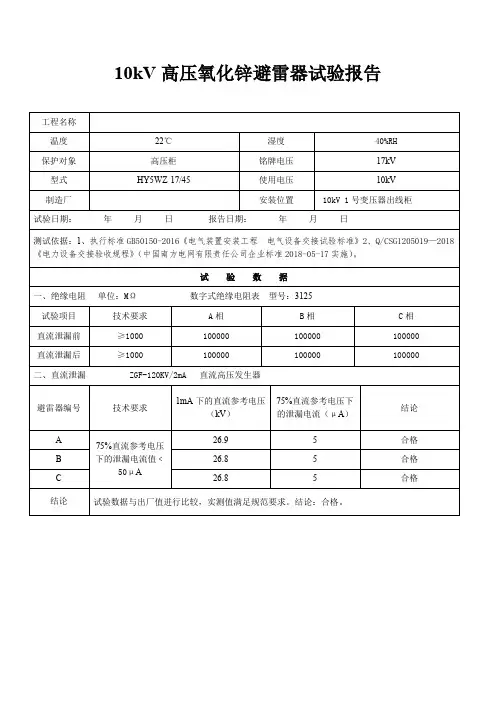

⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。

本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。

并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。

2、产品型号及含义J Y A -120K V /2m A输出电流，mA ；输出电压，kV ； 系列号； 直流高压发生器。

3、电气原理框图4、产品规格及技术指标型号 项目 JYA 60/2JYA 60/10JYA 120/2JYA 120/5JYA 200/2JYA 200/5JYA 300/2其 它 等 级输出额定电压电流 60kV/2mA 60kV/10mA 120kV/2mA 120kV/5mA 200kV/2mA 200kV/5mA 300kV/2mA 600～800kV电压等级的直流发生器定做控 制 箱 重 量4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg倍 压 体 尺寸重量 Φ120×300mm 4.1kgΦ148×360mm 4.5kgΦ120×450mm 5.5kgΦ148×500mm6.2kg Φ148×730mm11kg Φ148×760mm 11.5kg Φ180×1100mm20kg工作电源 50Hz ；220V±10%测量误差 数字电压表：1%（满度）±1个字；数字电流表：1%（满度）±1个字稳 定 度 随机波动，电源变化±10%时，≤0.5%纹波系数 ≤0.5%（满度） 工作方式 间断使用，额定负载60min工作环境环境温度：-15℃～50℃；温度25℃时，相对湿度：＜90%（无凝露）；海拔高度：＜2500m输入AC220V 高压直流输出滤波器 工频/高频换能电路反馈及保护电路 脉冲调制、相位模糊控制测量电路倍加器保护电阻 分压器辅助电源二、操作说明●控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。

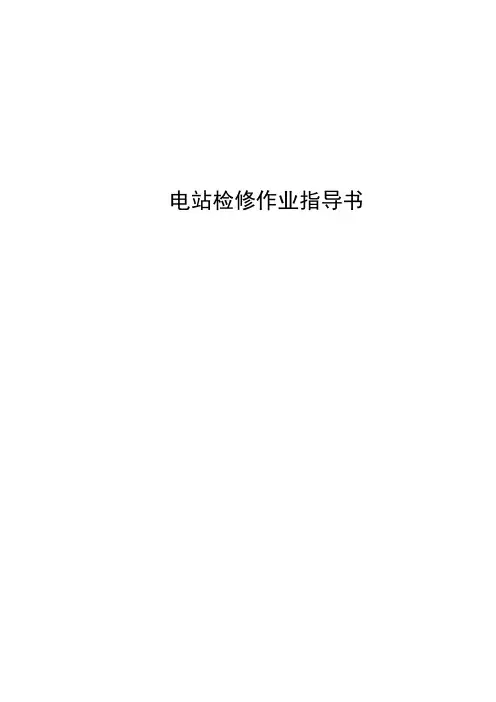

电站检修作业指导书目次目次 01 目的 (1)2 范围 (1)3 职责 (1)4 人员资质及配备 (2)5 检修项目及工艺流程 (2)6 质量标准 (3)7 作业条件 (5)8 风险分析/危害辨识 (5)9 组织及人员分工 (6)10 引用文件 (6)11 工器具明细表 (7)12 备品备件及材料明细表 (7)13 作业过程 (7)14 检修记录 (12)15 技术记录 (12)16 试验报告 (12)17 备品备件及材料使用消耗记录 (12)18 验收合格证和验收卡 (12)19 完工报告单 (12)20 设备检修不符合项目处理单 (13)1 目的1.1 保证电站110KV升压站年检预试符合检修工艺质量要求和文明生产管理标准。

检修全过程无不安全情况发生，检修后的设备达到可控、在控，能安全、可靠、经济地运行。

1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

2 范围2.1 适用于电站110KV升压站年检预试工作。

3 职责3.1 工作负责人职责：3.1.1 履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该检修工作的安全、质量管理。

3.1.2 负责办理工作票。

3.1.3 负责设备、检修工器具质量验证。

3.1.4 负责备品备件和材料的质量验证、复核。

3.1.5 负责指定专门人员做好记录，确保记录真实、准确、工整。

3.1.6 负责检修项目的自检并签证，对本项目的安全、质量负责。

3.1.7 及时提出验收（验证）、分部试运申请。

3.1.8 及时组织工作班成员消除试运过程中暴露的缺陷3.2 监护人职责：3.2.1 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。

3.2.2 履行电站规定的职责和权力。

3.3 其他工作人员职责：3.3.1 履行《电业安全工作规程》规定的工作班成员安全职责。

3.3.2 依据相关规定、规程、标准进行设备检修，且符合质量控制标准。

梨子坪110kV变电站工程一次、二次电气设备调试方案一、工程概况1、梨子坪110KV变电站主变部分最终设计为3×40MVA，本期建设1×40MVA;三相三绕组有载调压变压器。

2、110kV为屋外HGIS配电装置，架空进线，110kV为母线单母线分段接线，本期出线2回，远期出线4回。

3、35kV线路本期2回，远期8回，采用单母线分段接线，本期上一段母线。

4、 10kV采用单母线分段接线，本期上一段母线，本期出线8回，远期出线16回。

5、无功补偿：主变压器10kV侧配置 4组4008kvar的并联电容器补偿装置，本期上2组4008kvar电容器。

二、计划安排（一）、调试计划日期2015年5月19日至2015年6月30日，并根据现场安装工程进度情况特制定下列工作程序及计划。

（二）、调试工作量三、人员组织1、结合本工程进度计划安排，设置调试负责人曾飞、安全负责人杨凤强、高压调试负责人王家纯、二次调试负责人曾飞。

人员安排见附件一：人员组织机构图。

2、人员配置及主要职责2.1 调试负责人：负责协调本工程调试工作中对甲方、监理、设计、厂家及内部的各种关系，统筹和组织调试工作。

2.2 安全负责人：负责各项调试工作中的安全监督。

2.3 高压调试、二次调试负责人：负责具体调试工作，按照作业指导书进行工作，做好试验原始记录，根据相关规程作出试验结论。

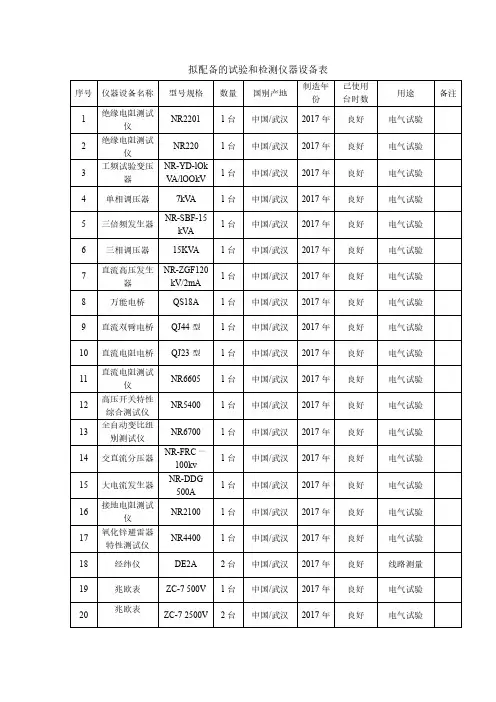

四、主要试验设备一览表五、主要试验项目及方法(一)一次设备试验1、主变压器特性试验及绝缘试验1.1、变压器电气试验必须严格按照《电气装置安装工程电气设备交接试验标准》进行。

1.2、用5000V兆欧表测量绕组连同套管的绝缘电阻、吸收比或极化指数，测得值符合规范要求。

1.3、用变压器直流电阻测试仪测量变压器各分接头位置下绕组直流电阻。

1.3.1 所有分接头所在位置都应进行测量。

1.3.2 各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
