织物组织学

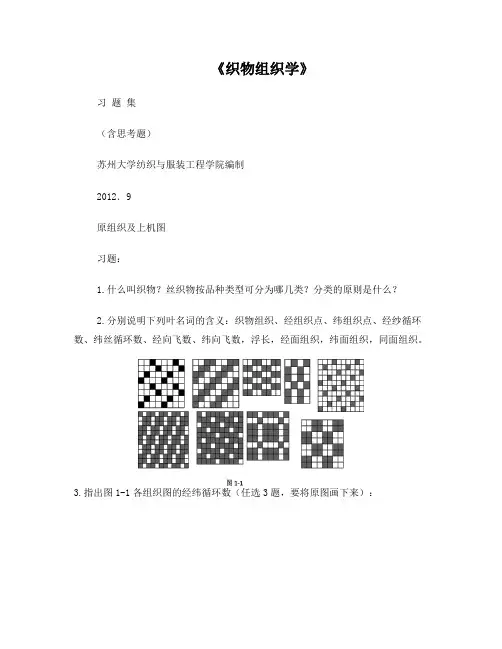

《织物组织学》习题集（含思考题）苏州大学纺织与服装工程学院编制2012．9原组织及上机图习题：1.什么叫织物？丝织物按品种类型可分为哪几类？分类的原则是什么？2.分别说明下列叶名词的含义：织物组织、经组织点、纬组织点、经纱循环数、纬丝循环数、经向飞数、纬向飞数，浮长，经面组织，纬面组织，同面组织。

3.指出图1-1各组织图的经纬循环数（任选3题，要将原图画下来）：4.已知组织图1-2，作出第1、3、8根经丝的纵向切面图及第1、2根纬丝的横向切面图。

5.论述影响平纹织物外观效应的因素。

6.绘出单双起平纹组织图各1张（经纬各二个完全循环）。

7.举例说明由平纹组织构成的丝织物。

8.说明用织造方法形成泡泡纱效应的原理。

9.试述平纹绉类织物形成绉效应，经纬丝的几种配合方法及不同的外观效应。

10、作出↗、↖、↗、↗、↖的组织图：当经纬丝需加捻时，为使斜纹清晰，经纬丝宜用什么捻向。

11、作出下列缎纹组织图：纬面缎纹，经面缎纹，经面缎纹，纬面缎纹，经面缎纹，纬面缎纹。

12、试作十枚缎纹所有可能构成缎纹组织的组织图？并写出分式表达式。

13、试述缎纹组织及织物特点？影响缎纹织物外观效应的因素是什么？在设计时应注意哪些问题？14、说明图1-3各组织图属于什么组织：并用分式来表示：16、织物上机时，主要的穿综方法有几种：分别适用于哪些组织：17、已知织物来用分区穿综法，第一区为飞穿，4片综，第二区单山形穿，5片综，穿综排列比1：1。

求穿综循环，并画出穿综图。

18、已知组织图，如图1-4，试确定合理的穿综图。

19、穿筘图中，每筘齿入数与哪些因素有关？怎样确定穿入数。

20、已知组织图，穿综图如图1-5，作出纹板图。

21、已知穿综图，纹板图如图1-6，作出组织图。

图1-622、已知组织图，纹板图如图1-7，作出穿综图。

图1-723、作出平纹组织采用四片综双龙骨的上机图。

24、分别作出制织↗，经面缎纹织物的上机图。

25、格塔夫绸基本组织为平纹，内经丝数为7200根，钢筘内帽119厘米。

织物组织一、织物及组织基本概念1、 织物1．1 由纺织纱线制成的扁平柔软而有一定力学性质和奇厚度的制品称为织物。

可分机织物、针织物，编结织物和非织造织物。

我们这里所说的“织物”是“机织物”的简称，它是由互相垂直的两个方向的纱线，按照一定的规律互相交错沉浮而形成的。

2、 织物组织2、1”。

纬纱浮在经纱之”表示。

2．2 由交织规律达到重复为止的经纬纱数组成的织物基本单元称为完全组织。

一个完全组织中的经纱根数叫完全经纱数或经循环。

一个完全组织中的纬纱根数叫完全纬纱数或纬纱循环。

3、 织物组织分类3．1 原组织最简单最基本的一类组织，如平纹。

3．2 变化组织：由原组织变化而来的一类组织，如经重平，纬重平等。

3．3 联合组织：由几种原组织与变公组织联合而成的一类组织。

3．4 复杂组织：在经、纬两个方向中，至少有一个方向具有两个或两个以上系统的纱线构成的一类组织，如双层布。

3．5 大花纹组织：综合以上各组织，在织物在表面形成大型花纹图案的一类组织。

4、 织物的经纬密度及紧度4．1 经纬纱密度及其对织物性能的影响4．1．1单位长度内经纱排列的根数叫经密，单位长度内纬纱排列的根数叫纬密。

我们一般以每英寸内经纬纱排列的根数来表示经纬密度。

一般来说，织物中密度大的那个方向的纱线屈曲程度大，突出织物表面显著，织物表面就显现密度大那个方向的纱线效应，经密大的织物表面呈经面效应，纬密大的织物表面呈纬面效应，这些都要在纱线的纱支、原料及组织相同的情况下才具有可比性。

4．2 织物紧度及其对织物性能的影响4．2．1为了使不同纱支、原料及组织构成的织物中经纬纱排列的紧密程度具有可比性，我们引入一个紧度的概念，就是纱线的投影（即覆盖）面积对织物面积的比值。

紧度分经向紧度和纬向紧度。

5、 三原组织 5．1 平纹组织5．1．1定义：经纱和纬纱相互一沉一浮的交织，相邻两根经纱或纬纱交织情况刚刚相反的最基本一种组织叫平纹组织。

如图:A 双起平纹B 单起平纹5．1．2平纹组织在基本特点：正、反面组织相同，完全经、纬纱数是所有织物中最小的，而经纬纱交织次数是最多的，因此经纬纱的弯曲变形次数多，织缩率是所有组织中最大的，（相同原料——纱支）5．2斜纹组织5．2．1定义：相邻两根纱线的沉浮情报况逐根相错，在织物的表面形成一条条倾斜的纹路，这种组织叫斜纹组织。

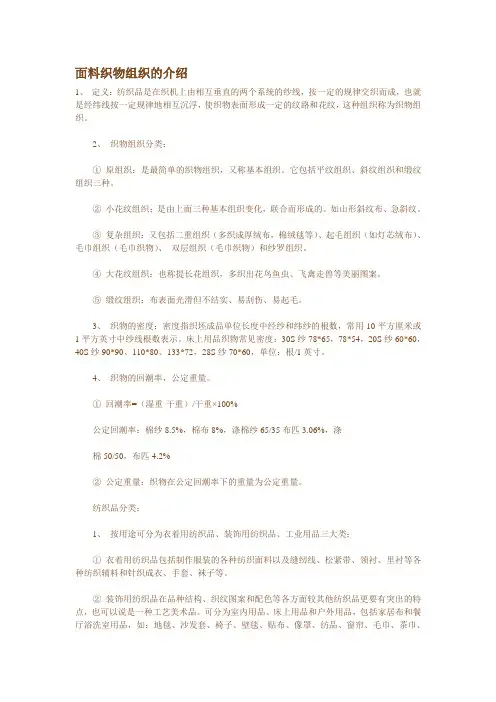

面料织物组织的介绍1、定义：纺织品是在织机上由相互垂直的两个系统的纱线，按一定的规律交织而成，也就是经纬线按一定规律地相互沉浮，使织物表面形成一定的纹路和花纹，这种组织称为织物组织。

2、织物组织分类：①原组织：是最简单的织物组织，又称基本组织。

它包括平纹组织、斜纹组织和缎纹组织三种。

②小花纹组织：是由上面三种基本组织变化，联合而形成的。

如山形斜纹布、急斜纹。

③复杂组织：又包括二重组织（多织成厚绒布，棉绒毯等）、起毛组织（如灯芯绒布）、毛巾组织（毛巾织物）、双层组织（毛巾织物）和纱罗组织。

④大花纹组织：也称提长花组织，多织出花鸟鱼虫、飞禽走兽等美丽图案。

⑤缎纹组织：布表面光滑但不结实、易刮伤、易起毛。

3、织物的密度：密度指织坯成品单位长度中经纱和纬纱的根数，常用10平方厘米或1平方英寸中纱线根数表示。

床上用品织物常见密度：30S纱78*65，78*54，20S纱60*60，40S纱90*90、110*80、133*72，28S纱70*60，单位：根/1英寸。

4、织物的回潮率，公定重量。

①回潮率=（湿重-干重）/干重×100%公定回潮率：棉纱8.5%，棉布8%，涤棉纱65/35布匹3.06%，涤棉50/50，布匹4.2%②公定重量：织物在公定回潮率下的重量为公定重量。

纺织品分类：1、按用途可分为衣着用纺织品、装饰用纺织品、工业用品三大类；①衣着用纺织品包括制作服装的各种纺织面料以及缝纫线、松紧带、领衬、里衬等各种纺织辅料和针织成衣、手套、袜子等。

②装饰用纺织品在品种结构、织纹图案和配色等各方面较其他纺织品更要有突出的特点，也可以说是一种工艺美术品。

可分为室内用品、床上用品和户外用品，包括家居布和餐厅浴洗室用品，如：地毯、沙发套、椅子、壁毯、贴布、像罩、纺品、窗帘、毛巾、茶巾、台布、手帕等；床上用品包括床罩、床单、被面、被套、毛毯、毛巾被、枕芯、被芯、枕套等。

户外用品包括人造草坪等。

③工业用纺织品使用范围广，品种很多，常见的有蓬盖布、枪炮衣、过滤布、筛网、路基布等。

织物组织学一、论述题1、毛巾组织形成毛圈的过程P131（1）当投入第一、第二两根纬纱时，打纬动程较小，称为短打纬。

（2）当投入第三根纬纱之后，筘将这三根纬纱一并推向织口，这时筘的打纬动程为全程，称为长打纬。

（3）第一、第二根纬纱在张紧地经的同一梭口内，因此当筘推动第三根纬纱时，能同时推动第一、第二两根纬纱一齐向前。

（4）这时毛经已与第一、第二两纬纱交织，第三纬带着与之相交织的毛经一齐沿着张紧的地经向织口移动。

这样毛经在被固定于底布中的同时，又在织物表面上形成毛圈。

2、化纤仿丝织物应注意的问题P269（1）在仿制丝绸织物时，除要求织纹清晰、手感爽滑、光滑如绸外，还应在组织配合、原料使用、色彩搭配上下功夫（2）仿丝绸织物一般使用平纹组织或以平纹组织为主的小提花组织，纱线以线密度低的细化纤长丝为主，配色要求彩度低、明度高，即用色应淡雅，不宜过于浓艳。

（3）为突出丝绸效果可使用两种对比色进行交织，以获得闪色效应，织物经纬密度不宜过小，否则会使织物过稀将削减闪色效应，削弱仿丝绸的风格。

二、简答题1、穿综原则:把浮沉交织规律相同的经纱穿入同一综片中，也可以穿入不同综页（列）中，而不同交织规律的经纱必须分穿在不同综页（列）内。

穿综图至少画一个穿综循环。

2、原（基本）组织满足的条件（1）组织点飞数是常数，即S=常数（2）每根经纱或纬纱上，只有一个经（纬）组织点，其他均为纬（经）组织点。

3、绉组织构成方法（1）增点法（2）以一种组织纱线移绘到另一种纱线间构成绉组织( 3）调整同一种组织的纱线次序构成绉组织（4）旋转法（5）省综设计法4、纱线的捻向配合对织物的影响当采用不同捻向的经纬纱进行交织时其经纬交织点在接触处纤维相互交叉，因此经纬纱间缠合性差，容易滑移，这种捻向配合的织物，其组织点因屈曲大而突出，纹路清晰，手感较松厚而柔软，其厚度比经纬纱同捻向的织物要厚，且在印染过程中吸色较好，染色均匀。

但当织物下机后，张力减小，由于纱线有退捻的趋势，所以有卷边现象，对稀薄织物来说，这种情况较为显著。

织物组织⼀、三原组织及织物1. 原组织的概念及特征凡具有以下条件的织物组织都是原组织。

（1）.组织点飞数是常数，即S=常数。

（2）.每根经线或纬线上，只有⼀个经组织点或纬组织点，其余的全是纬组织点或经组织点。

即枚数和飞数不能有公约数。

（3）.原组织的组织循环经线数等于组织循环纬线数。

即Rj=Rw=R原组织包括平纹，斜纹，缎纹这三种组织，故也称为三原组织。

三原组织是各种织物组织的基础。

在三原组织的织物中，在其他条件（线密度，纱线原料等）相同的情况下，由于组织循环中的每根纱线与另⼀系统纱线交织⼀次，因此组织循环数越⼤，交织越少，那么织物越松软。

故在三原组织中平纹为最紧的组织，斜纹其次，缎纹为最松的组织。

2. 组织点的定义：经纬纱线相交之处称为组织点。

组织点分为经组织点和纬组织点。

经组织点是经线浮在纬线上⾯的点，纬组织点是纬线浮在经线上⾯的点。

枚数（⼀个组织循环数）的定义：经纬组织点排列规律在织物中每重复⼀次所需的经纬线数。

飞数的定义：（1）织物组织中，相邻两根经纱上相应的经组织点之间相隔的纬线数，称为经向飞数，（2）织物组织中，相邻两根纬纱上相应的纬组织点之间相隔的经线数，称为纬向飞数3. 平纹组织及织物（1）.平纹组织的特征平纹组织是所有织物组织中最简单的⼀种。

由经线和纬线⼀隔⼀地浮沉交织⽽成，它的经纬循环均为⼆。

其组织参数为:Rj=Rw=2在平纹组织循环中，共有两根经线和两根纬线。

共有4个组织点，其中2个经点，2个纬点。

在组织循环中，经点点数等于纬点点数，织物正反⾯组织相同，因此，平纹也称为同⾯组织。

（2）.平纹组织的表⽰⽅法平纹组织⽤1/1来表⽰，分⼦表⽰经组织点，分母表⽰纬组织点。

平纹组织也称为⼀上⼀下组织。

（3）. 平纹组织组织图及织物平纹组织分为双起平纹组织和单起平纹组织。

单起平纹双起平纹平纹织物交织图平纹组织织物（4）.平纹组织的应⽤由于平纹组织的交织点很多，经纬线的抱和最为紧密，因此，平纹织物的质地最为坚牢、外观最为平挺。

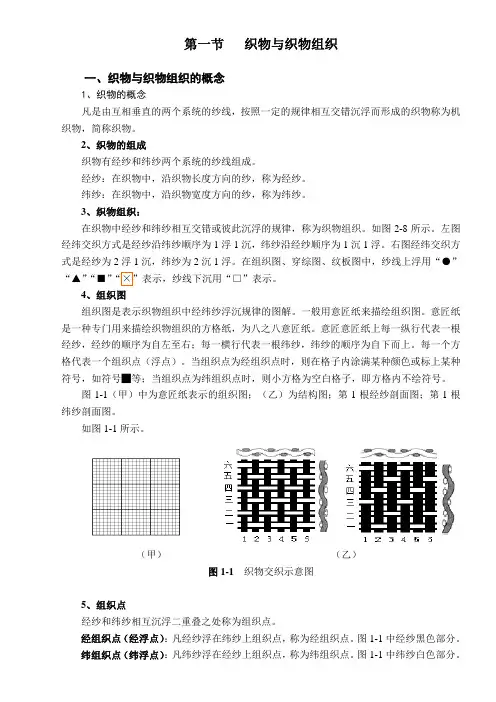

第三章 织物组织第一节 织物组织的概念 一．织物组织的定义及表示方法在织物内的经纬线按一定规律相互浮沉交织，这种相互浮沉交织的规律称为织物组织。

当织物组织发生变化时组织外观及内在性质也发生变化。

经纬线交织处称为组织点，经线浮在纬线之上称经组织点或经浮点，纬线浮在经线之上称纬组织点或纬浮点。

经组织点和纬组织点的排列规律在织物中所需的重复一次所需的丝线根数称一个组织循环或一个完全组织。

构成一个完全组织的经线或纬线根数，称为经线或纬线循环数，用Ri 或Rw 表示织物组织可以用图形表示，这种表示织物的图形称为组织图。

有意匠低表示法和直线表示法两种，常用意匠低表示。

1. 意匠低表示法：即把织物组织描绘在印有小方格的意匠纸上，纸上小方格纵行代表经线，次序自左至右；横行代表纬线，次序自上而下。

在方格内绘有符合者表示经线浮在纬线之上，称为经组织点，常用× ○ 表示。

方格内不绘符号者表示纬线浮于经组织线上，下图中：1为组织图，2为结构图， 3为第一根经线剖面图 ，4为第一根纬线剖面图。

图1 图2 图3 图4 2.直线表示法：以垂直方向的直线代表经线，以水平方向的直线代表纬线，垂直线与水平线相交之处为组织点，经经组织点用符号×在交叉处做标记，纬组织点不做任何标记。

二．织物组织的分类:根据参加交织的经、纬线组数及交织规律作下分类 （一）.简单组织：一组纬线与一组经丝交织。

1.原组织：各种组织的基础组织平纹、斜纹、缎纹； 2.变化组织：由尾组织变化而成；3.联合组织：两种或两种以后原组织或变化组织按不同方式联合而成。

（二）复杂组织：多组经、纬线交织而成的组织。

1.重纬组织 ；2. 重经组织 ；3. 双层组织 ；4. 多层组织 ；5. 起绒组织，纱罗组织。

第二节 原组织原组织是各种组织的基础，包括平纹、斜纹、缎纹。

原组织在一个组织循环内，每一根经线或纬线只具有一个组织点，其余都是纬或经组织点。

如果经组织点占优势，称经面组织，否则称纬面组织。

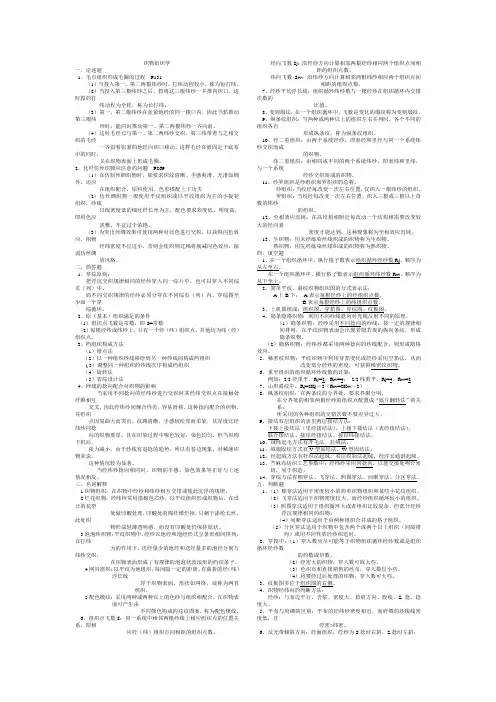

《织物组织学》复习题注：选择题会从以下面题中提炼出来。

一、填空1、织物是纺织纤维集合体中的一个大类产品，具有一定的长、宽度，而厚度相对于长、宽度是极其小的的片状物体。

2、传统的两向机织物是由经纱、纬纱两系统纱线在织机上相互交织而成的。

3、织物内经纱和纬纱相互交错或彼此沉浮的规律称为织物组织。

经、纬纱交叉处称为组织点。

当经纱浮在纬纱之上时称经组织点；当纬纱浮在经纱上面时称纬组织点。

经组织点和纬组织点的排列规律在织物中达到重复时的最小单元称为一个组织循环。

构成一个组织循环的经纱根数是组织循环经纱数，构成一个组织循环的纬纱根数是组织循环纬纱数。

4、机织物的上机图是表示表示织物上机织造工艺条件的图解，用以指导织物的上机装造工作。

上机图由组织图、穿筘图、穿综图和纹板图四部分组成。

5、穿综图是表示组织图中各根经纱穿入各页综片顺序的图解。

每一横行表示一页综片（或一列综丝），顺序由下向上排列；每一纵行表示与组织图对应的一根经纱。

穿综的原则是沉浮交织规律相同的经纱一般穿入同一片综片中，也可以穿在不同的综片中，而不同交织规律的经纱必须穿在不同的综片内。

穿综图最少画一个穿综循环。

常用的穿综方法有顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。

6、穿综图中顺穿法适用于经纱循环少的组织和经密比较小的织物。

7、飞穿法是把所用综片划分为若干组，分成的组数等于经纱循环数或其倍数。

8、照图穿法中，当组织图左右对称时，其穿综图也左右对称，这种穿综方法又称为山形穿法。

9、织物中包含若干不同的组织或不同原料的经纱，彼此之间相间排列的，适用分区穿法。

10、间断穿综方法适用于由两种或两种以上组织左右并和的纵条或格子花纹。

11、分区穿综方法是指把综片分成前后若干区，经纱相间的穿入各区综片内。

12、穿筘图位于组织图与穿综图之间，用意匠纸上的两个横行表示相邻两筘齿，以横向方格连续涂绘符号表示穿入同一筘齿中的经纱根数。

13、穿筘的原则是穿筘图中每筘齿穿入数的多少应根据织物组织、经纱原料的性能、线密度、经纱密度及织物组织对坯织物要求而定，以不影响生产和织物外观为原则。
