H3C华为路由器配置端口映射

路由器端口映射教程路由器端口映射教程在网络连接中，路由器是一个重要的设备，用于将网络信号传输到各个设备。

然而，有时候我们需要从外部访问这些设备，比如摄像头、服务器等，而路由器的默认设置是不允许外部访问的。

这时候就需要进行端口映射，将路由器的某个端口映射到内部设备的某个端口上，以实现外部访问。

本文将介绍如何进行路由器端口映射。

第一步：了解端口映射的原理端口是计算机和路由器之间进行通信的一个标识，可以理解为电脑上的门。

一个端口对应一个应用程序或服务。

端口号范围是0~65535，其中0~1023是系统保留端口，一般用户不需要使用。

当一个路由器接收到外部访问请求时，如果没有进行端口映射，路由器会不知道该请求要传给哪个设备，因此无法实现外部访问。

通过端口映射，我们可以将外部访问请求映射到内部设备的特定端口上，从而实现外部访问。

第二步：进入路由器设置页面首先，我们需要通过浏览器进入路由器的设置页面。

一般情况下，路由器的IP地址是192.168.1.1或192.168.0.1，可以在浏览器中输入这个IP地址进行访问。

如果不知道路由器的IP地址，可以在计算机上打开命令提示符，输入ipconfig命令查看默认网关的IP地址。

第三步：登录路由器在设置页面中，需要登录路由器以进行进一步的设置。

一般来说，路由器的默认用户名和密码是admin，可以在路由器背面或说明书中找到。

如果修改过默认密码，需要输入自定义的密码进行登录。

第四步：找到端口映射设置不同品牌和型号的路由器设置界面可能不同，但一般都有一个"高级设置"或"高级选项"的菜单。

点击该菜单，然后找到"端口映射"或"端口转发"选项，点击进入。

第五步：添加端口映射规则在端口映射设置页面上，一般会有一个"添加"或"创建"按钮，点击进去。

然后根据实际需求填写相关信息：1. 选择协议：一般有TCP和UDP两种选择，如果不确定可以选择"全部"。

华为路由器网络地址转换（NAT）配置easy IP 多对一静态NAT配置：1、AR1、AR2配置地址<Huawei>sy[Huawei]undo info-center enable[Huawei]int g0/0/0[Huawei-GigabitEthernet0/0/0]ip add 1.1.1.1 24 //配置外网地址[Huawei-GigabitEthernet0/0/0]int g0/0/1[Huawei-GigabitEthernet0/0/1]ip add 192.168.1.1 24 //配置内网地址[Huawei-GigabitEthernet0/0/1]quitAR2：[Huawei]undo info-center enable[Huawei]int l0[Huawei-LoopBack0]ip add 2.2.2.2 24[Huawei-LoopBack0]int g0/0/0[Huawei-GigabitEthernet0/0/0]ip add 1.1.1.2 24[Huawei-GigabitEthernet0/0/0]quit2、AR1上配置NAT[Huawei]acl 2000[Huawei-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 //允许用于转换的内网地址[Huawei-acl-basic-2000]rule deny[Huawei-acl-basic-2000]quit[Huawei]interface g0/0/0[Huawei-GigabitEthernet0/0/0]nat outbound 2000 //nat转换的为acl2000中的地址默认将acl2000中的内网地址转换为外网接口地址1.1.1.1[Huawei-GigabitEthernet0/0/0]quit[Huawei][Huawei]ip route-static 0.0.0.0 0.0.0.0 1.1.1.2 //配置缺省路由配置端口映射，将内网服务器的80端口映射为一个外网地址的80端口，从而使外网能够访问内网的www服务器。

如何设置无线路由器的端口映射随着互联网的普及，无线路由器成为了人们家庭网络的必备装备。

而在使用无线路由器的过程中，我们经常会遇到需要设置端口映射的情况。

端口映射可以使外部网络访问我们内部网络中的设备，比如IP摄像头、游戏服务器等。

本文将介绍如何设置无线路由器的端口映射，以便在需要时能够轻松访问我们家庭网络中的设备。

1. 登录路由器管理界面首先，我们需要登录我们的无线路由器管理界面。

通常，在浏览器中输入默认的IP地址，如或，然后输入管理员用户名和密码即可登录。

如果你不知道默认的登录IP地址、用户名和密码，可以查阅你的路由器说明书或者在厂商的官方网站上查询。

2. 寻找端口映射设置登录成功后，我们需要寻找到端口映射设置选项。

不同的路由器厂商有不同的界面设计，但通常端口映射设置会在“高级设置”、“网络设置”或“端口转发”等选项中。

如果你找不到端口映射设置选项，可以参考路由器说明书或者在厂商的官方网站上查询具体的操作步骤。

3. 添加端口映射规则一旦找到端口映射设置选项，我们就可以开始添加端口映射规则了。

首先，我们需要填写要映射的端口号（外部端口）和要映射到的内部设备的IP地址和端口号（内部端口）。

具体的设置步骤可能因不同的路由器而有所差异，但通常会包括填写外部端口、内部IP地址和内部端口的栏目。

4. 配置端口映射规则的类型除了端口号和IP地址外，我们还需要选择端口映射的类型。

通常情况下，有两种类型可供选择：TCP和UDP。

TCP（Transmission Control Protocol）是一种可靠的传输协议，用于传输大量数据或需要确保数据完整性的应用程序。

而UDP（User Datagram Protocol）是一种不可靠的传输协议，适用于一些实时性要求较高的应用程序，如视频会议、语音通话等。

根据需要选择相应的类型。

5. 保存设置并测试完成端口映射规则的添加后，我们需要保存设置并进行测试。

保存设置后，路由器会重新启动以使设置生效。

华为路由器如何设置端⼝映射 华为是世界上知名的通讯⾏业⼤品牌，你知道华为路由器如何设置端⼝映射吗?下⾯是店铺整理的⼀些关于华为路由器如何设置端⼝映射的相关资料，供你参考。

华为路由器设置端⼝映射的⽅法 宽带⽹关⼀般集成了防⽕墙，通常情况下⼴域⽹中的计算机想要通过⽹关访问局域⽹中的某些服务器就⽆法实现。

⽹关提供了端⼝映射功能，给端⼝映射定义⼀个服务端⼝，所有来⾃⼴域⽹对此端⼝的服务请求将被⽹关重新定位给局域⽹中的相应服务器。

这样，⼴域⽹中的计算机就能访问您局域⽹的服务器了。

如下图所⽰，在“应⽤”中选择所需的模式，选定后⽹关会⾃动关联出协议、WAN侧起始/结束端⼝号、映射名字，填写LAN侧端⼝(如192.168.3.2)，源IP地址可不填，然后提交。

华为路由器简介 ⽀持多种集群模式：NE5000E采⽤先进的⽆阻塞交换⽹络架构，单框端⼝容量双向可达1.28Tbps，未来端⼝容量可从1.28T平滑扩展到80T，⽀持每槽位40Gbps容量，转发能⼒⾼达1600Mpps;多种集群模式，如背靠背集群、2+4集群、2+8集群等，最多可达16+64集群系统。

⽀持按需灵活选择：NE5000E同时⽀持40G⽩光接⼝和彩光接⼝，华为整合了40G IP和光的领先优势，⽀持⽩光/OTN全场景40G⽅案，同时具备彩光的40G能⼒。

电信级可靠性：NE5000E采⽤⽆源背板设计，所有关键组件⽀持热插拔与热备份，并且实现了基于状态的热切换和不间断的路由转发，同时提供热补丁技术及软件平滑升级;满⾜99.999%的电信级可靠性要求，有效保证⽹络的⾼速可靠。

绿⾊集群：NE5000E关键芯⽚设计采⽤65nm⼯艺，集成度提⾼，降低功耗30%;在散热⽅⾯，采⽤循环风散热技术，⼤⼤提⾼了散热效率，降低散热功耗50%;采⽤新型材质和紧凑设计，体积⼩、重量轻，可放置于标准的19英⼨机柜中，对地⾯承重⽆特殊要求，既可快速部署，⼜节省了机房改造⼯作量。

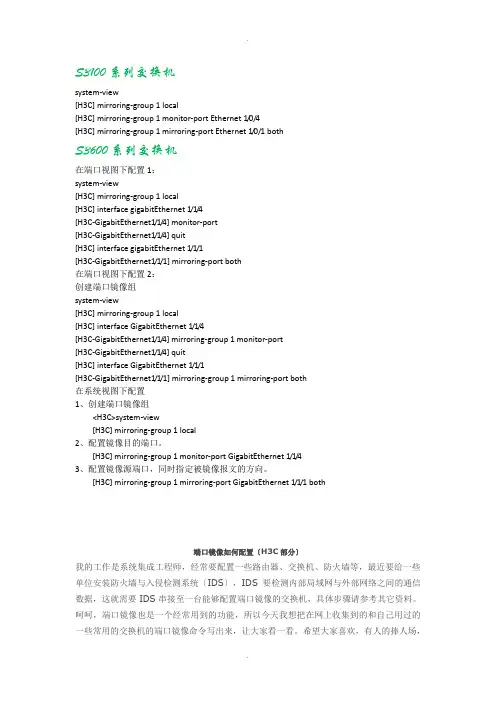

S3100系列交换机system-view[H3C] mirroring-group 1 local[H3C] mirroring-group 1 monitor-port Ethernet 1/0/4[H3C] mirroring-group 1 mirroring-port Ethernet 1/0/1 bothS3600系列交换机在端口视图下配置1：system-view[H3C] mirroring-group 1 local[H3C] interface gigabitEthernet 1/1/4[H3C-GigabitEthernet1/1/4] monitor-port[H3C-GigabitEthernet1/1/4] quit[H3C] interface gigabitEthernet 1/1/1[H3C-GigabitEthernet1/1/1] mirroring-port both在端口视图下配置2：创建端口镜像组system-view[H3C] mirroring-group 1 local[H3C] interface GigabitEthernet 1/1/4[H3C-GigabitEthernet1/1/4] mirroring-group 1 monitor-port[H3C-GigabitEthernet1/1/4] quit[H3C] interface GigabitEthernet 1/1/1[H3C-GigabitEthernet1/1/1] mirroring-group 1 mirroring-port both在系统视图下配置1、创建端口镜像组<H3C>system-view[H3C] mirroring-group 1 local2、配置镜像目的端口。

[H3C] mirroring-group 1 monitor-port GigabitEthernet 1/1/43、配置镜像源端口，同时指定被镜像报文的方向。

路由器如何设置端口映射(1篇)路由器如何设置端口映射 1路由器如何设置端口映射如何进行路由器的端口映射？大家知道设置的方法？打开浏览器，在浏览器地址栏中输入网关地址回车之后即可打开连接到路由器的登录界面，输入路由器登录用户名和密码确定之后即可登录在路由器管理界面左侧找到转发规则下面的【虚拟服务器】，即可出现右侧的相关设置。

在虚拟服务器这里，找到【增加新的条目】并单击。

单击【虚拟服务器】按扭后，弹出如下图所示的界面，在下图的'服务端口号这里填写自己电脑的需要映射的端口，IP地址填写自己电脑的IP地址，其他的都选默认然后保存即可。

TD-W__N无线路由器成功添加完80端口和3389端口效果图。

端口映射简介端口映射就是主机的IP地址的一个端口映射到内网中一台机器，提供相应的服务。

当用户访问该IP的这个端口时，服务器自动将请求映射到对应局域网内部的机器上。

端口映射有动态和静态之分。

WAN)IP地址，当用户访问提供映射端口主机的某个端口时，服务器将请求转移到本地局域网内部提供这种特定服务的主机；利用端口映射功能还可以将一台外网IP地址机器的多个端口映射到内网不同机器上的不同端口。

端口映射功能还可以完成一些特定代理功能，比如代理POP，SMTP，TELNET等协议。

理论上可以提供__(总端口数)-1024(保留端口数)=__个端口的映射。

举例说明如何设置端口映射：例如要映射一台IP地址为192.168.111.10的WEB服务器，只需把服务器的IP地址192.168.111.10和提供web服务的TCP端口80填入到路由器的端口映射表中即可。

端口映射功能端口映射（Port Mapping）：很多客户每天都问为什么要端口映射？例如:通过路由器上网的，网站自己可以访问，但是别人就不能；输入127.0.0.1可以访问，别人还是看不到；输入localhost可以看到，但是别人就是看不到，气人啊～没办法，只有进行端口映射了（路由器端口映射__本教程适合所有Tplink-TLR-402系列路由器下架设的网站服务器、邮件服务器、监控服务器、远程服务器、管家婆金蝶等财务管理服务器、ERP、ftp服务器等等的端口映射方法）端口映射过程就如同：举个例子，你家在某一小区一号楼，你的朋友来找你，找到小区门口，不知道你住在几层，然后问保安，保安查到你的名字然后告诉你在几楼，所以你的朋友很轻松的找到了你的家，在这个过程中，保安通过业主的名字查到业主的门牌号这就是一种映射关系。

路由器的端口映射方法在使用路由器进行网络连接时，有时需要进行端口映射才能完成一些特定的网络需求。

下面我们将介绍路由器的端口映射方法。

1. 了解端口映射端口映射是一种将外部网络请求映射到局域网内部网络的方法。

在进行端口映射时，需要指定外部网络的端口和内部网络的端口以及协议类型。

这样，当外部网络请求到达路由器时，路由器会将请求转发给局域网内的指定设备。

如果您需要使用一些特殊的网络服务或应用程序，那么端口映射就是必须要进行的操作。

2. 查找路由器管理地址并登录首先，您需要查找路由器的管理地址。

打开您的浏览器，在地址栏中输入“192.168.1.1”或“192.168.0.1”（这两个地址是常见的路由器管理地址之一），然后按下“Enter”键即可。

如果管理地址未被更改过，那么默认的用户名和密码一般为“admin”和“admin”或“123456”等。

当然，如果您修改过这个账号密码，那么就需要输入您自己设置的账号密码了。

3. 端口映射设置一旦您成功登录了路由器的管理界面，您就可以开始进行端口映射的设置了。

首先，需要找到端口映射设置项，并点击进入。

在大部分路由器管理页面中，端口映射设置项一般都可以在“高级设置”或“高级选项”等菜单下找到。

接下来，您需要选择“添加映射”或“添加规则”等按钮以添加端口映射规则。

在添加规则时，需要填写以下几个关键信息：- 外部端口：表示外部网络请求所使用的端口号；- 内部IP地址：表示需要进行端口映射的设备在局域网中的IP地址；- 内部端口：表示局域网内需要使用的端口号；- 协议类型：表示网络请求所使用的协议类型（如TCP或UDP等）。

当您填写完成这些信息后，点击“确定”即可完成端口映射设置。

4. 确认端口映射是否生效完成端口映射规则的设置后，您需要确认端口映射是否生效。

在大部分路由器管理页面中，端口映射设置项下一般都会有端口映射列表，您可以在这个列表中找到您所设置的端口映射规则，并确认信息是否正确。

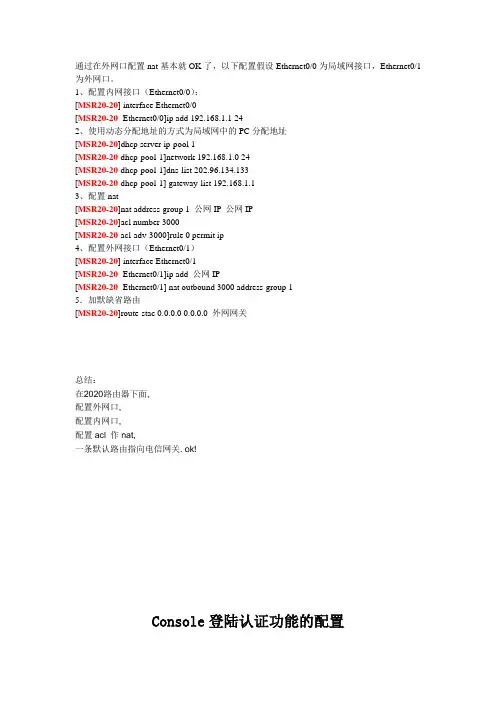

通过在外网口配置nat基本就OK了，以下配置假设Ethernet0/0为局域网接口，Ethernet0/1为外网口。

1、配置内网接口（Ethernet0/0）：[MSR20-20] interface Ethernet0/0[MSR20-20- Ethernet0/0]ip add 192.168.1.1 242、使用动态分配地址的方式为局域网中的PC分配地址[MSR20-20]dhcp server ip-pool 1[MSR20-20-dhcp-pool-1]network 192.168.1.0 24[MSR20-20-dhcp-pool-1]dns-list 202.96.134.133[MSR20-20-dhcp-pool-1] gateway-list 192.168.1.13、配置nat[MSR20-20]nat address-group 1 公网IP 公网IP[MSR20-20]acl number 3000[MSR20-20-acl-adv-3000]rule 0 permit ip4、配置外网接口（Ethernet0/1）[MSR20-20] interface Ethernet0/1[MSR20-20- Ethernet0/1]ip add 公网IP[MSR20-20- Ethernet0/1] nat outbound 3000 address-group 15．加默缺省路由[MSR20-20]route-stac 0.0.0.0 0.0.0.0 外网网关总结：在2020路由器下面,配置外网口,配置内网口,配置acl 作nat,一条默认路由指向电信网关. ok!Console登陆认证功能的配置一、组网需求：要求用户从console登录时输入已配置的用户名h3c和对应的口令h3c，用户名和口令正确才能登录成功。

二、组网图：三、配置步骤：设备和版本：MSR系列、version 5.20, R1508P02：1) 在配置完成后，释放当前连接，重新连接设备即可。

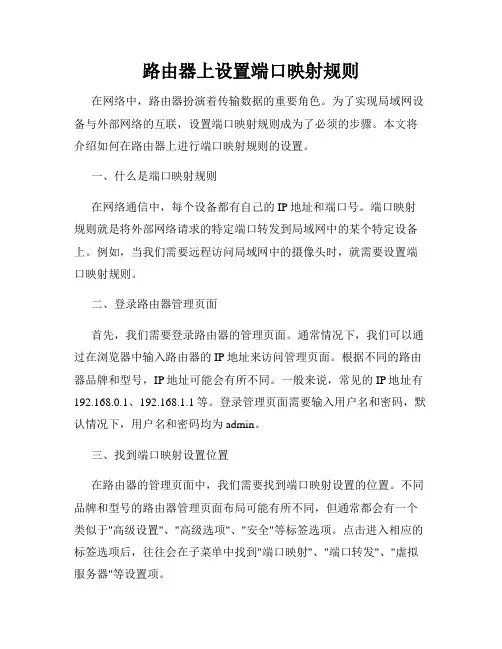

路由器上设置端口映射规则在网络中，路由器扮演着传输数据的重要角色。

为了实现局域网设备与外部网络的互联，设置端口映射规则成为了必须的步骤。

本文将介绍如何在路由器上进行端口映射规则的设置。

一、什么是端口映射规则在网络通信中，每个设备都有自己的IP地址和端口号。

端口映射规则就是将外部网络请求的特定端口转发到局域网中的某个特定设备上。

例如，当我们需要远程访问局域网中的摄像头时，就需要设置端口映射规则。

二、登录路由器管理页面首先，我们需要登录路由器的管理页面。

通常情况下，我们可以通过在浏览器中输入路由器的IP地址来访问管理页面。

根据不同的路由器品牌和型号，IP地址可能会有所不同。

一般来说，常见的IP地址有192.168.0.1、192.168.1.1等。

登录管理页面需要输入用户名和密码，默认情况下，用户名和密码均为admin。

三、找到端口映射设置位置在路由器的管理页面中，我们需要找到端口映射设置的位置。

不同品牌和型号的路由器管理页面布局可能有所不同，但通常都会有一个类似于"高级设置"、"高级选项"、"安全"等标签选项。

点击进入相应的标签选项后，往往会在子菜单中找到"端口映射"、"端口转发"、"虚拟服务器"等设置项。

四、设置端口映射规则在端口映射设置页面中，我们可以进行具体的端口映射规则的设置。

一般来说，需要填写以下几个参数：1. 应用名称：可以自行命名的端口映射规则名称，以便于识别和管理。

2. 外部端口：外部网络发起请求时使用的端口号。

可以根据需要设置具体的端口号范围。

3. 内部IP地址：需要端口映射到的设备的局域网IP地址。

4. 内部端口：设备上的特定服务所使用的端口号。

根据设备和应用的不同，可以设置需要映射的端口号。

5. 协议类型：根据需求选择相应的协议类型，常见的有TCP、UDP或者同时支持两种协议。

本文主要向大家介绍了对于华为3com路由器的端口如何进行映射设置，具体进行怎样的操作呢？下面的文章给出了详细配置步骤和命令操作。

本文介绍了华为3com路由器的端口映射的方法，并且给出了详细的操作步骤和命令语句，相信看完此文会对具体配置有详细的了解。

********************************************************************************* Copyright(c) 2004-2006 Hangzhou Huawei-3Com Tech. Co., Ltd. ** Without the owner''''s prior written consent, ** no decompiling or reverse-engineering shall be allowed. *********************************************************************************Login authenticationUsername:adminPassword:<H3C>dis int <-(预示端口状况)Ethernet1/0 current state :UPLine protocol current state :UPDescription : Ethernet1/0 InterfaceThe Maximum Transmit Unit is 1500, Hold timer is 10(sec)Internet Address is 218.206.191.49 <---(找到公网地址的端口)IP Sending Frames'''' Format is PKTFMT_ETHNT_2, Hardware address is000f-e24b-90c1Media type is twisted pair, loopback not set, promiscuous mode not set100Mb/s, Full-duplex, link type is autonegotiationOutput flow-control is disabled, input flow-control is disabledOutput queue : (Urgent queuing : Size/Length/Discards) 0/50/0Output queue : (Protocol queuing : Size/Length/Discards) 0/500/0Output queue : (FIFO queuing : Size/Length/Discards) 0/75/0Last clearing of counters: NeverLast 300 seconds input rate 76409.96 bytes/sec, 611279 bits/sec, 221.16 packets/secLast 300 seconds output rate 169645.62 bytes/sec, 1357165 bits/sec, 217.84 packets/secInput: 84913558 packets, 1899317081 bytes, 84913558 buffers1556505 broadcasts, 124223 multicasts, 0 pauses374 errors, 0 runts, 0 giants0 crc, 0 align errors, 374 overruns0 dribbles, 0 drops, 0 no buffersOutput:73691649 packets, 1323897889 bytes, 73691649 buffers19084 broadcasts, 0 multicasts, 0 pauses0 errors, 0 underruns, 0 collisions0 deferred, 0 lost carriers<H3C>sys <--(步入体系视图）[H3C]int e1/0[H3C]nat server protocol tcp global 218.206.191.49 www inside 192.168.1.96 www [H3C]nat server protocol tcp global 218.206.191.49 22 inside 192.168.1.96 22 [H3C]nat server protocol udp global 218.206.191.49 snmp inside 192.168.1.96 snmp[H3C]nat server protocol udp global 218.206.191.49 snmptrap inside 192.168.1.96 snmptrap <--(一看就大白tcp/udp是以及谈，www是80,snmp以及snmptrap是161.162端口)[H3C]dis thellosinterface Ethernet1/0ip address 218.206.191.49 255.255.255.248firewall packet-filter 3000 inboundnat outbound 3001 <--(这是客户上彀用的地址池不消管，其它的就是端口照射了) nat server protocol tcp global 61.178.77.9 www inside 192.168.1.96 wwwnat server protocol tcp global 61.178.77.9 22 inside 192.168.1.96 22nat server protocol udp global 61.178.77.9 snmp inside 192.168.1.96 snmp nat server protocol udp global 61.178.77.9 snmptrap inside 192.168.1.96 snmptrap思科网络的端口照射原理是同样的号令纷歧样罢了，这搭只给出配备布置。
