信息安全神经中枢——信息安全管理平台（SOC）信息安全管理平台，又叫作安全管理平台（security management）、安全信息管理中心（SIM,security information management）、安全信息与事件管理平台（SIEM,security information event management）、安全运营中心（SOC，security operation center），等。
在国内外有多种多样的称呼，总之其目的是管理安全相关的信息。
我们这里所提到的信息其实说的通俗一点就是日志信息和性能监控信息。
信息安全管理平台（习惯上我们称之为SOC）就是把各式各样的设备（网络设备-交换/路由，安全设备-防火墙/IPS，系统设备-win/linux）中的日志信息收集过来，经过SOC系统的处理与分析，在海量数据中挖掘出对于用户来说重要的、危险的、有用的信息。
SOC的发展：第一代SOC：由事件/信息收集器演变而来的作为信息集中管理的平台，多数厂家只是支持自己的产品日志格式，国内都定义为：日志收集器。
国内安全/网络设备生产厂家都有各自的日志收集器，并附带管理自己设备的功能；第二代SOC：由于第一代SOC能做到的工作只是作为信息收集，并不能对于其收集的各项事件信息进行分析和处理，所以第二代SOC在2005年左右在个厂家兴起。
其核心技术就是加入了国外流行的概念：关联分析。
关联分析其核心技术是“状态机”，通过定义资产信息和分析事件状态的变化来对信息进行深入的分析和对攻击/异常行为的判断。
国内厂家在第二代SOC上已经花费了大量的资金和时间，但效果并不理想。
第三代SOC：从现实情况来看，第二代SOC并没有得到国内大部分用户的认可和信任。
于是，第三代SOC的诞生引起了大家的兴趣。
在原有第二代SOC的基础之上，各厂家纷纷对SOC进行了“改装”，有的加入了网络管理模块，有的加入运维管理模块，还有的加入各式各样能嵌入的信息系统，导致现在第三代SOC越来越庞大，越来越臃肿。
soc设计流程及关键技术概述
SOC设计流程通常包括以下几个步骤：
1. 定义系统需求：明确系统需要实现的功能、性能指标和功耗限制等。
2. 架构设计：根据系统需求，设计SOC的硬件架构，包括处理器、内存、接口等模块。
3. 逻辑设计：根据硬件架构，进行逻辑设计和实现，包括模块的接口定义、时序约束、功耗优化等。
4. 仿真验证：通过仿真工具对逻辑设计进行验证，确保设计的正确性和可靠性。
5. 物理设计：将逻辑设计转换为物理版图，包括布局布线、时序分析、功耗分析等。
6. 测试与验证：对物理版图进行测试和验证，确保SOC的正确性和性能满足要求。
在SOC设计中，关键技术包括：
1. IP核复用技术：利用成熟的IP核进行芯片设计，可以大大减轻设计者的工作量并减少设计风险，同时缩短设计周期，快速迭代芯片产品，提供系统性能。
2. 总线设计：总线结构及互连设计直接影响芯片总体性能发挥，选用成熟的总线架构有利于SoC整体性能提升。
3. 优化技术：在SOC设计中，需要对硬件和软件进行优化，以降低功耗、提高性能和可靠性。
4. 测试技术：对SOC进行充分的测试和验证，确保其正确性和性能满足要求，是SOC 设计中不可或缺的一环。
总的来说，SOC设计是一个复杂的过程，需要掌握多种技术和工具，同时也需要不断学习和创新，以适应不断变化的市场需求和技术发展。

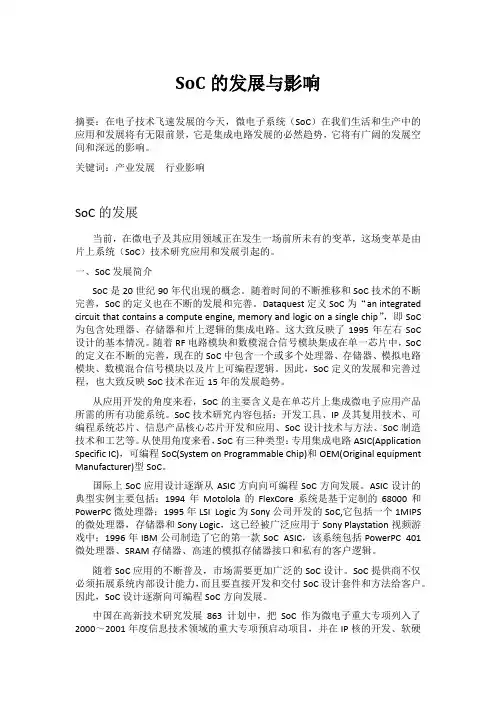

SoC的发展与影响摘要：在电子技术飞速发展的今天，微电子系统（SoC）在我们生活和生产中的应用和发展将有无限前景，它是集成电路发展的必然趋势，它将有广阔的发展空间和深远的影响。
关键词：产业发展行业影响SoC的发展当前，在微电子及其应用领域正在发生一场前所未有的变革，这场变革是由片上系统（SoC）技术研究应用和发展引起的。
一、SoC发展简介SoC是20世纪90年代出现的概念。
随着时间的不断推移和SoC技术的不断完善，SoC的定义也在不断的发展和完善。
Dataquest定义SoC为“an integrated circuit that contains a compute engine, memory and logic on a single chip”，即SoC 为包含处理器、存储器和片上逻辑的集成电路。
这大致反映了1995年左右SoC 设计的基本情况。
随着RF电路模块和数模混合信号模块集成在单一芯片中，SoC 的定义在不断的完善，现在的SoC中包含一个或多个处理器、存储器、模拟电路模块、数模混合信号模块以及片上可编程逻辑。
因此，SoC定义的发展和完善过程，也大致反映SoC技术在近15年的发展趋势。
从应用开发的角度来看，SoC的主要含义是在单芯片上集成微电子应用产品所需的所有功能系统。
SoC技术研究内容包括：开发工具、IP及其复用技术、可编程系统芯片、信息产品核心芯片开发和应用、SoC设计技术与方法、SoC制造技术和工艺等。
从使用角度来看，SoC有三种类型：专用集成电路ASIC(Application Specific IC)，可编程SoC(System on Programmable Chip)和OEM(Original equipment Manufacturer)型SoC。
国际上SoC应用设计逐渐从ASIC方向向可编程SoC方向发展。
ASIC设计的典型实例主要包括：1994年Motolola的FlexCore系统是基于定制的68000和PowerPC微处理器；1995年LSI Logic为Sony公司开发的SoC,它包括一个1MIPS 的微处理器，存储器和Sony Logic，这已经被广泛应用于Sony Playstation视频游戏中；1996年IBM公司制造了它的第一款SoC ASIC，该系统包括PowerPC 401微处理器、SRAM存储器、高速的模拟存储器接口和私有的客户逻辑。
soc工艺技术SOC（System on a Chip）技术是一种将多个电子元件（处理器、存储器、外围设备等）集成到一块芯片上的技术，它将传统的系统设计、制造和封装整合在一起，大大提高了集成电路的性能和功耗效率。
SOC技术在现代芯片设计和制造中占据了非常重要的地位，对于电子产品的发展起到了重要的推动作用。
SOC技术的核心是集成的设计和制造。
在SOC芯片设计中，首先需要进行系统级设计，确定芯片的功能和性能需求，然后将各个功能模块分割成独立的IP核，根据需求选择合适的处理器、存储器和外围设备，最后将这些元件通过总线系统连接起来。
这个过程需要综合考虑功能、性能和功耗等因素，确保芯片能够满足市场需求。
在制造过程中，SOC芯片采用了先进的半导体工艺，如CMOS（互补金属氧化物半导体）工艺，从而实现了更高的集成度和更低的功耗。
SOC技术的优势主要体现在几个方面。
首先，SOC芯片的高集成度使得整个系统可以集成到一块芯片上，从而减少了外部连接的复杂性和功耗。
其次，SOC芯片设计的灵活性和可定制性非常高，可以根据不同的应用场景和需求进行定制，从而实现更好的性能和功耗平衡。
另外，SOC技术的快速发展也推动了芯片制造工艺的进步，提高了芯片的可靠性和封装的易用性。
最重要的是，SOC技术的应用领域十分广泛，涵盖了智能手机、平板电脑、物联网设备等各种电子产品，对于现代社会的信息化发展起到了至关重要的作用。
在SOC技术的发展中，还存在一些挑战需要克服。
首先，SOC芯片的设计和制造需要十分高的技术和经验，对于设计人员和制造工艺来说都是一种挑战。
其次，SOC芯片的功耗管理也是一个重要的问题，如何在提高性能的同时保持低功耗是一个需要解决的难题。
另外，SOC芯片的集成度一直在不断提高，但是这也带来了散热和电磁干扰等问题，需要通过适当的散热和屏蔽措施来解决。
总之，SOC技术是当前集成电路设计和制造中的重要技术，其通过将多个功能模块集成到一块芯片上，提高了性能和功耗效率。
