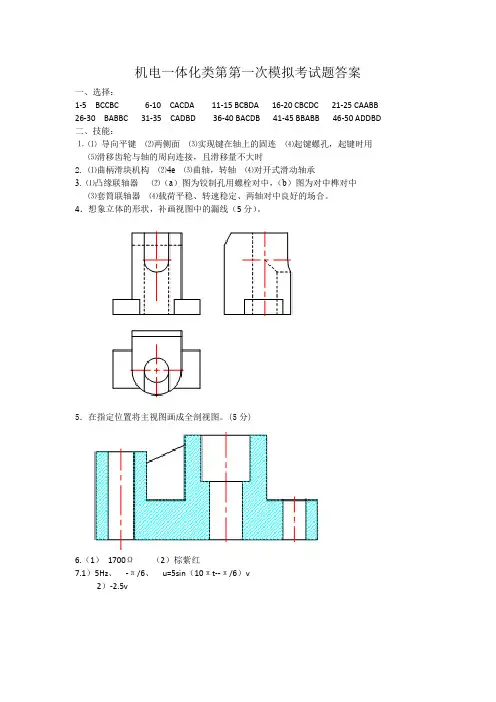

机电一体化类第第一次模拟考试题答案一、选择：1-5 BCCBC 6-10 CACDA 11-15 BCBDA 16-20 CBCDC 21-25 CAABB 26-30 BABBC 31-35 CADBD 36-40 BACDB 41-45 BBABB 46-50 ADDBD 二、技能：⒈⑴导向平键⑵两侧面⑶实现键在轴上的固连⑷起键螺孔，起键时用⑸滑移齿轮与轴的周向连接，且滑移量不大时2. ⑴曲柄滑块机构⑵4e ⑶曲轴，转轴⑷对开式滑动轴承3. ⑴凸缘联轴器⑵（a）图为铰制孔用螺栓对中，（b）图为对中榫对中⑶套筒联轴器⑷载荷平稳、转速稳定、两轴对中良好的场合。

4．想象立体的形状，补画视图中的漏线（5分）。

5．在指定位置将主视图画成全剖视图。

(5分)6.（1）1700Ω（2）棕紫红7.1）5Hz、-π/6、u=5sin（10πt--π/6）v2）-2.5v8.9.10.三、计算：1、1）16v 2）4w2、1）22A 2）u u =220√2sin （314t-20︒）3、1）I BQ =0.02mA I CQ =1.2mA U CEQ =4.8V2）r be =1621.7Ω A U =-74u 0=—1.11sinωt VCPD Q 1 Q 2四、综合1、（1）C向局部视图、全剖、单一、阶梯（2）上顶面（3）13mm、24（4）（5）30、H7（6）2、电路图接线图（2）电阻档（3）正常 无穷大（4）主电路3、（1）U AB =22.4V （3）C1滤波 C2旁路干扰（4）直流电压档 红上黑下 12VSB1。

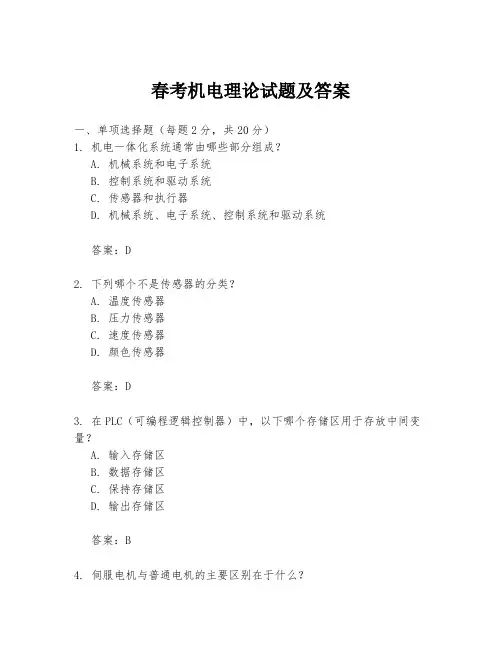

春考机电理论试题及答案一、单项选择题（每题2分，共20分）1. 机电一体化系统通常由哪些部分组成？A. 机械系统和电子系统B. 控制系统和驱动系统C. 传感器和执行器D. 机械系统、电子系统、控制系统和驱动系统答案：D2. 下列哪个不是传感器的分类？A. 温度传感器B. 压力传感器C. 速度传感器D. 颜色传感器答案：D3. 在PLC（可编程逻辑控制器）中，以下哪个存储区用于存放中间变量？A. 输入存储区B. 数据存储区C. 保持存储区D. 输出存储区答案：B4. 伺服电机与普通电机的主要区别在于什么？A. 转速B. 精度C. 体积D. 能耗答案：B5. 以下哪个不是步进电机的控制方式？A. 脉冲控制B. 电压控制C. 电流控制D. 相位控制答案：B6. 机械传动中，齿轮传动的主要优点是什么？A. 结构简单B. 传动平稳C. 传动效率高D. 噪音低答案：C7. 在液压系统中，节流调速回路的主要作用是什么？A. 调节流量B. 调节压力C. 调节速度D. 调节功率答案：C8. 以下哪个不是机械手臂的自由度？A. 旋转B. 平移C. 摆动D. 振动答案：D9. 机器人运动学主要研究的是机器人的什么？A. 运动控制B. 运动轨迹C. 运动规划D. 运动力学答案：B10. 在自动化生产线中，以下哪个设备通常不用于物料搬运？A. 机械手B. 输送带C. 焊接机器人D. 自动导引车（AGV）答案：C二、多项选择题（每题3分，共15分）11. 以下哪些属于机电一体化系统的组成部分？A. 机械系统B. 电子系统C. 软件系统D. 供能装置答案：A、B、C、D12. PLC的主要功能包括哪些？A. 实时控制B. 数字逻辑运算C. 数据处理D. 网络通信答案：A、B、C、D13. 以下哪些因素会影响伺服电机的性能？A. 电机的额定功率B. 控制器的精度C. 负载的重量D. 供电电压的稳定性答案：A、B、C、D14. 液压系统中，以下哪些元件属于执行元件？A. 液压泵B. 液压缸C. 液压马达D. 节流阀答案：B、C15. 机器人的自由度通常由哪些因素决定？A. 机器人的用途B. 机器人的结构C. 机器人的成本D. 机器人的控制方式答案：A、B、D三、判断题（每题1分，共10分）16. 传感器是能够将非电信号转换为电信号的装置。

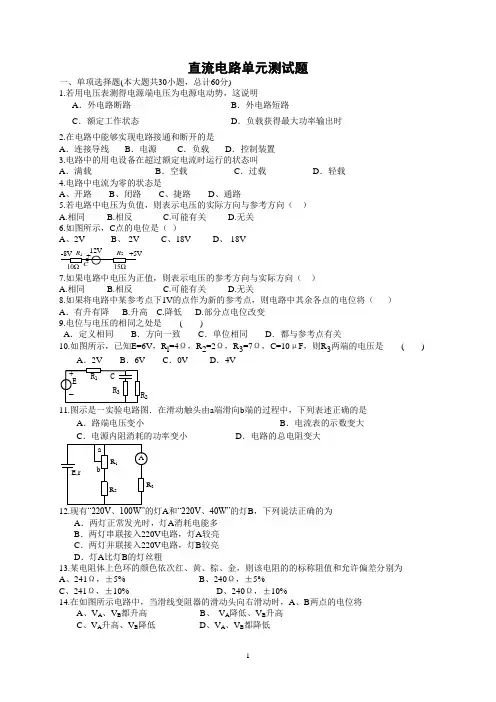

直流电路单元测试题一、单项选择题(本大题共30小题，总计60分)1.若用电压表测得电源端电压为电源电动势，这说明A ．外电路断路B ．外电路短路C ．额定工作状态D ．负载获得最大功率输出时2.在电路中能够实现电路接通和断开的是A ．连接导线B ．电源C ．负载D ．控制装置3.电路中的用电设备在超过额定电流时运行的状态叫A ．满载B ．空载C ．过载D ．轻载4.电路中电流为零的状态是A 、开路B 、闭路C 、捷路D 、通路5.若电路中电压为负值，则表示电压的实际方向与参考方向（ ）A.相同B.相反C.可能有关D.无关6.如图所示，C 点的电位是（ ）A 、2VB 、-2VC 、18VD 、-18V7.如果电路中电压为正值，则表示电压的参考方向与实际方向（ ）A.相同B.相反C.可能有关D.无关8.如果将电路中某参考点下1V 的点作为新的参考点，则电路中其余各点的电位将（ ）A ．有升有降 B.升高 C.降低 D.部分点电位改变9.电位与电压的相同之处是 ( )A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关10.如图所示，已知E=6V ，R l =4Ω，R 2=2Ω，R 3=7Ω，C=10μF ，则R 3两端的电压是 () A ．2V B ．6V C ．0V D ．4V+_E R 1R 3R 2C11.图示是一实验电路图．在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大AR 3R 2R 1E,r ab12.现有“220V 、100W”的灯A 和“220V 、40W”的灯B ，下列说法正确的为A ．两灯正常发光时，灯A 消耗电能多B ．两灯串联接入220V 电路，灯A 较亮C ．两灯并联接入220V 电路，灯B 较亮D ．灯A 比灯B 的灯丝粗13.某电阻体上色环的颜色依次红、黄、棕、金，则该电阻的的标称阻值和允许偏差分别为A 、241Ω，±5%B 、240Ω，±5%C 、241Ω，±10%D 、240Ω，±10%14.在如图所示电路中，当滑线变阻器的滑动头向右滑动时，A 、B 两点的电位将A 、V A 、VB 都升高 B 、 V A 降低、V B 升高C 、V A 升高、V B 降低D 、V A 、V B 都降低A 215.在全电路中，负载电阻增加，端电压将( )A ．降低B ．升高C ．不变D ．不能确定16.电阻中的电流随其两端的电压变化的图像如图所示，其中a 为R 1的图像，b 为R 2的图像，由图可知( )A ．R 1>R 2B ．R 1=R 2C ．R 1<R 2D ．不确定IU ab17.欲将电流表表头改装成电压表，应( )A ．并联分压电阻B ．串联分压电阻C ．并联分流电阻D ．串联分流电阻18.如图所示的电路中，电流I 为A 、4AB 、2AC 、-4AD 、-2A6AI4Ω8Ω19.已知电阻R 1与R 2(R 1＞R 2)，若将它们并联在电路中，则（ ）A ．I 1>I 2B ．I 1<I 2C ．U 1>U 2D ．U 1<U 220. R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2消耗的功率为1W ，则R 1消耗的功率为（ ）A 、0.5WB 、1WC 、2WD 、4W21.有一个伏特表其内阻R v =l.8k Ω，现在要扩大它的量程为原来的10倍，则应 ( )A ．用18k Ω的电阻与伏特表串联B ．用180Ω的电阻与伏特表并联C ．用16.2k Ω的电阻与伏特表串联D ．用180Ω的电阻与伏特表串联22.如图所示，R=9Ω，则R AB 为（ ）A 、12ΩB 、36ΩC 、2.25ΩD 、9ΩR RR R AB 23.如图所示，a 、b 两端的等效电阻是 A ．1Ω B ．2ΩC ．3ΩD ．5Ω24.如图所示电路中，电阻R 的阻值为A ．4ΩB ．2ΩC ．3ΩD ．1Ω-8V2A R10V 1Ω2Ω 25.如图所示电路中，I=-2A ，U AB =20V ，E=60V ，R 为A 、40ΩB 、-40ΩC 、30ΩD 、20ΩIR EAB U AB26.使用指针式万用表测量电压时，量程的选择应尽量使指针指示在标尺满刻度的A ．前1/3段B ．中间位置C ．任意位置D ．后1/3段27.用万用表测量电阻时，说法正确的为A ．每更换一次挡位都要重新进行欧姆调零B ．测量完毕后应将转换开关置于最高欧姆挡C ．欧姆标尺的刻度是均匀的D ．选用R ×100 挡，指针满偏时表示被测电阻为10028.以下关于指针式万用表使用的表述正确的是A ．使用结束，转换开关应打到最高交流电压挡或“OFF”挡B ．可用欧姆挡测量灵敏电流计的内阻C ．可用欧姆挡测量标准电池的内阻D ．用欧姆挡检测二极管时，必须选用R ×1k29.在测量一个约100Ω左右的电阻时，指针式万用表挡位应拨到A ．R ×1B ．R ×10C ．R ×100D ．R ×1K30.关于万用表欧姆档的说法正确的是A.从量程R ×10Ω换成R ×100Ω，需要重新进行欧姆调零B.当指针指在满刻度的2/3以上范围，读数最准确C.调节万用表欧姆调零旋钮，若指针不能指到零位，说明万用表已损坏D.可以直接用万用表测印刷电路板上某一电阻的阻值二、简答作图题（本大题共4个小题，每小题5分，共20分）1.如图所示，用指针式万用表测量一色环电阻，试回答：（1）根据色环读出的电阻值（考虑误差）是多少？（2）用万用表测量电阻时，每更换一次挡位都必须进行哪种调零？2. 如图（a ）所示为色环电阻，（1）请根据色环读出电阻的数值（不考虑误差）；（2）如果用万用表欧姆挡（R ×1、R ×10、R ×100、R ×1K 、R ×10K ）测量该电阻，请选择合适的量程；（3）根据图（b ）所示的万用表指针及所选量程，读出被测电阻的实际数值。

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。

A ．（A）型 B．（B）型C．（C）型 D．（B）型或（C）型2．普通平键连接的主要用途是使轴与轮毂之间。

A．沿轴向固定并传递轴向力B．沿轴向可做相对滑动并具有导向作用C．沿周向固定并传递转矩 D．安装与拆装方便3．普通螺旋转动时，和从动件做直线移动的方向无关的因素是。

A．螺旋的旋向 B．螺纹的回转方向C．螺纹的导程 D．螺纹的类型4．不属于滑动摩擦螺旋传动的是。

A．普通螺旋传动B．差动螺旋传动C．滚动螺旋传动D．单螺旋传动5．联轴器与离合器的根本区别是。

A．联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B．联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C．联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D．联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性6．洗衣机的定时器是属于部分。

A．动力B．工作C．传动装置D．控制7．图1-1中，的运动副A是高副。

图1-1A．图a B．图b C．图c D．图d8．图1-2所示为脚踏砂轮机构，该机构是类型的应用实例。

图1-2 图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D．转动导杆机构9．图1-3所示曲柄摇杆机构中，C1D与C2D是摇杆CD的极限位置，C1、C2连线通过曲柄转动中心A，该机构的行程速度变系数K 是。

A．K=1 B．K＜1 C．K ＞1 D．K=010．图1-4中所示凸轮机构的从动件与凸轮之间是滑动摩擦，且磨损快，只适用于传力不大的低速场合。

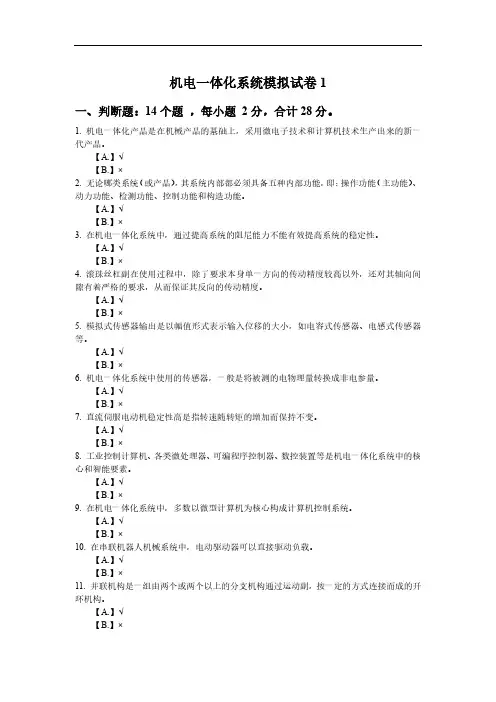

机电一体化系统模拟试卷1一、判断题：14个题，每小题2分，合计28分。

1. 机电一体化产品是在机械产品的基础上，采用微电子技术和计算机技术生产出来的新一代产品。

【A.】√【B.】×2. 无论哪类系统（或产品），其系统内部都必须具备五种内部功能，即：操作功能（主功能）、动力功能、检测功能、控制功能和构造功能。

【A.】√【B.】×3. 在机电一体化系统中，通过提高系统的阻尼能力不能有效提高系统的稳定性。

【A.】√【B.】×4. 滚珠丝杠副在使用过程中，除了要求本身单一方向的传动精度较高以外，还对其轴向间隙有着严格的要求，从而保证其反向的传动精度。

【A.】√【B.】×5. 模拟式传感器输出是以幅值形式表示输入位移的大小，如电容式传感器、电感式传感器等。

【A.】√【B.】×6. 机电一体化系统中使用的传感器，一般是将被测的电物理量转换成非电参量。

【A.】√【B.】×7. 直流伺服电动机稳定性高是指转速随转矩的增加而保持不变。

【A.】√【B.】×8. 工业控制计算机、各类微处理器、可编程序控制器、数控装置等是机电一体化系统中的核心和智能要素。

【A.】√【B.】×9. 在机电一体化系统中，多数以微型计算机为核心构成计算机控制系统。

【A.】√【B.】×10. 在串联机器人机械系统中，电动驱动器可以直接驱动负载。

【A.】√【B.】×11. 并联机构是一组由两个或两个以上的分支机构通过运动副，按一定的方式连接而成的开环机构。

【A.】√【B.】×12. FMS尽管具有高柔性，但是这种柔性仍然限于特定的范围，如加工箱体零件的FMS不能用于加工旋转体、冲压件等。

【A.】√【B.】×13. 加工系统在FMS中就像人的大脑，是实际完成改变物性任务的执行系统。

【A.】√【B.】×14. 非接触式测量不仅避免了接触测量中需要对测头半径加以补偿所带来的麻烦，而且可以对各类表面进行高速三维扫描。

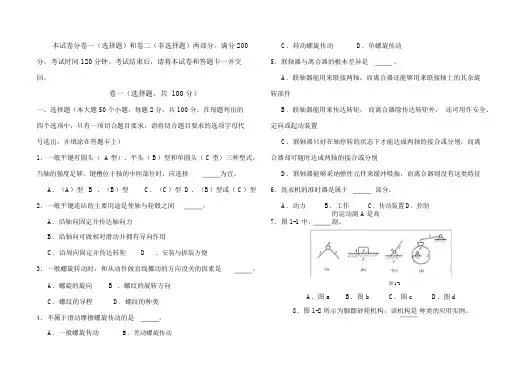

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200C．转动螺旋传动D．单螺旋传动分，考试时间 120分钟。

考试结束后，请将本试卷和答题卡一并交5．联轴器与离合器的根本差异是。

回。

A．联轴器能用来联接两轴，而离合器还能够用来联接轴上的其余旋卷一（选择题，共 100分）转部件一、选择题（本大题 50个小题，每题 2分，共 100分。

在每题列出的B．联轴器能用来传达转矩，而离合器除传达转矩外，还可用作安全、四个选项中，只有一项切合题目要求，请将切合题目要求的选项字母代定向或起动装置号选出，并填涂在答题卡上）C．联轴器只好在轴停转的状态下才能达成两轴的接合或分别，而离1．一般平键有圆头（ A型）、平头（ B）型和单圆头（ C型）三种型式，合器却可随时达成两轴的接合或分别当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。

D．联轴器能够采纳弹性元件来缓冲吸振，而离合器则没有这类特征A．（A）型 B ．（B）型C．（C）型 D．（B）型或（ C）型6．洗衣机的准时器是属于部分。

2．一般平键连结的主要用途是使轴与轮毂之间。

A．动力B．工作C．传动装置D．控制A．沿轴向固定并传达轴向力7．图 1-1 中，的运动副 A是高副。

B．沿轴向可做相对滑动并拥有导向作用C．沿周向固定并传达转矩D．安装与拆装方便3．一般螺旋转动时，和从动件做直线挪动的方向没关的因素是。

A．螺旋的旋向 B ．螺纹的展转方向图 1-1C．螺纹的导程D．螺纹的种类A．图 a B．图 b C．图c D．图d8．图 1-2 所示为脚踏砂轮机构，该机构是种类的应用实例。

4．不属于滑动摩擦螺旋传动的是。

A．一般螺旋传动B．差动螺旋传动图 1-2图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D ．转动导杆机构9．图 1-3 所示曲柄摇杆机构中， C1D与C2D是摇杆 CD的极限地点， C1、C2连线经过曲柄转动中心 A，该机构的行程速度变系数K是。

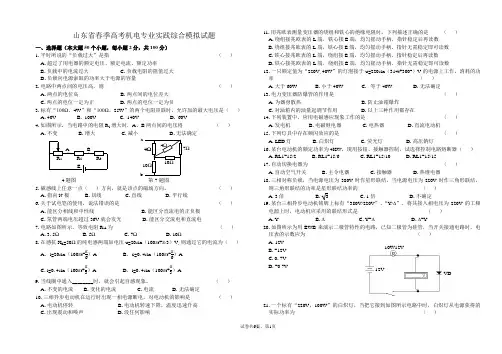

山东省春季高考机电专业实践综合模拟试题一、选择题（本大题50个小题，每小题2分，共100分）1.平时所说的“负载过大”是指 （ ） A .超过了用电器的额定电压、额定电流、额定功率B .负载中的电流过大C .负载电阻的阻值过大D .负载向电源索取的功率大于电源的容量2.电路中两点间的电压高，则 （ ） A .两点的电位高 B .两点间的电位差大 C .两点的电位一定为正 D .两点的电位一定为负3.标有“100Ω、4W ”和“100Ω、25W ”的两个电阻串联时，允许加的最大电压是（ ） A .40V B . 100V C . 140V D . 60V4.如图所示，当电路中的电阻R 1增大时，A 、B 两点间的电压将 （ ） A .不变 B .增大 C .减小 D .无法确定4题图 5.磁感线上任意一点（ ）方向，就是该点的磁场方向。

（ ） A .指向N 极 B .切线 C .直线 D .平行线6.关于试电笔的使用，说法错误的是 （ ） A .能区分相线和中性线 B .能区分直流电的正负极 C .氖管两端电压超过36V 就会发光 D .能区分交流电和直流电7.电路如图所示，等效电阻R ab 为 （ ） A .3.5Ω B .5Ω C .7Ω D .10Ω8.在感抗X L =50Ω的纯电感两端加电压u =20sin （100πt+π/3）V ,则通过它的电流为（ ） A . i =20sin （100πt -π6）A B . i=0.4sin （100πt -π6）AC .i =0.4sin （100πt +π3）AD . i =0.4sin （100πt +π3）A9.当线圈中通入________时，就会引起自感现象。

（ ）A .不变的电流B .变化的电流C .电流D .无法确定10.三相异步电动机在运行时出现一相电源断电，对电动机的影响是 （ ） A .电动机停转 B .电动机转速下降，温度迅速升高 C .出现震动和噪声 D .没任何影响11.用兆欧表测量变压器的绕组和铁心的绝缘电阻时，下列描述正确的是 （ ） A .绕组接兆欧表的L 端，铁心接E 端，均匀摇动手柄，指针稳定后再读数 B .绕组接兆欧表的L 端，铁心接E 端，均匀摇动手柄，指针无需稳定即可读数 C .铁心接兆欧表的L 端，绕组接E 端，均匀摇动手柄，指针稳定后再读数D .铁心接兆欧表的L 端，绕组接E 端，均匀摇动手柄，指针无需稳定即可读数 12.一只额定值为“220V ,40W ”的灯泡接于u =220sin （314t +300°）V 的电源上工作，消耗的功率 （ ） A .大于60W B .小于40W C . 等于40W D .无法确定13.电力变压器防爆管的作用是 （ ） A .为器身散热 B .防止油箱爆炸C .对油箱内的油量起调节作用D .以上三种作用都存在14.下列装置中，应用电磁感应现象工作的是 （ ） A .发电机 B .电磁继电器 C .电热器 D .直流电动机15.下列灯具中存在频闪效应的是 （ ） A .LED 灯 B .白炽灯 C .荧光灯 D .高压钠灯16.某台电动机的额定功率为4KW ，现用按钮、接触器控制，试选择控制电路熔断器（ ） A .RL1-15/2 B .RL1-15/6 C .RL1-15/10 D .RL1-15/1517.自动切换电器为 （ ） A .自动空气开关 B .主令电器 C .接触器 D .热继电器18.三相对称负载，当电源电压为380V 时作星形联结，当电源电压为220V 时作三角形联结，则三角形联结的功率是星形联结功率的 （ ） A .3倍 B .3 C .1倍 D .不确定 19.某台三相异步电动机铭牌上标有“380V/220V ”、“Y/∆”，将其接入相电压为220V 的工频电源上时，电动机应采用的联结形式是 （ ） A .Y B .∆ C .Y -∆ D .∆-Y20.如图所示为用EWB 来演示二极管特性的电路，已知二极管为硅管，当开关接通电路时，电压表的示数应为（ ） A .12VB .-12VC .0.7VD .-0.7V21.一个标有“220V ，100W ”的白炽灯，当把它接到如图所示电路中时，白炽灯从电源获得的实际功率为 （ ）7Ω 第7题图10W12V12VVDA .0WB . 100WC . 25WD . 20.25W21题图 24题图 22.用示波器同时观察两个频率较低的信号波形，应把显示方式置于 （ ） A .交替 B .Y A C . Y A +Y B D .断续 23.在单相桥式整流电容滤波电路中，变压器输出电压为20V ，负载电阻为5Ω时，流过二极管电流的平均值是 （ ） A .2.4A B .4A C .4.8A D . 5A 24.如图所示的功率放大器类型是 （ ） A .甲类 B .乙类 C .甲乙类 D .丙类 25.关于理想集成运算放大电路的错误叙述是 （ ） A .输入电阻为∞ B .输出电阻为0 C .温漂为∞ D .开环差模电压放大倍数∞ 26.CW7806从印有字符的一面看上去，从左向右的三个管脚分别是 （ ） A .输入端、公共端、输出端 B .公共端、输入端、输出端 C .输出端、公共端、输入端 D .输出端、输入端、公共端 27.单管共射放大电路的输入端输入如图所示的正弦电压u i ,这时集电极i C 的波形应为 （ ）27题图28.用万用表欧姆挡测得三极管基极与发射极间的正向电阻为400Ω，反向电阻为400K Ω，则晶体管的输入电阻为 （） A .400ΩB .400K ΩC .(400Ω+400K Ω)/2D .以上都不对29.三极管发射极电流满足I C ≈V CC /R C 时，三极管工作在 （ ）A .放大区B .截止区C .饱和区D .过损耗区 30.画基本放大电路的交流通路时，电容C 、电源V CC 分别视为 （ ） A .开路、短路 B .短路、开路 C .开路、开路 D .短路、短路 31.下面关于夹生焊的说法错误的是 （ ） A .虚焊和夹生焊是两种不同的现象 B .夹生焊是指焊件表面晶粒粗糙，锡未被充分融化 C .夹生焊主要是由于焊件金属表面不干净和焊剂用量过少造成的 D .夹生焊主要是由于烙铁温度不够高和留焊时间太短造成的 32.下列关于正弦波振荡器的种类，说法错误的是 （ ） A .LC 振荡器 B .RC 振荡器 C .矩形波振荡器 D .晶体振荡器 33.单相半波整流电路接入滤波电容后，二极管的耐压值 （ ） A .变大 B .变小 C .不变 D .不确定 34.在并联型硅稳压管稳压电路中，若测得输出电压只有0.7V ，造成这种现象的原因是 （ ） A .负载过大 B .硅稳压管断开 C .硅稳压管短路 D .硅稳压管接反35.如图所示真值表对应的表达式为 （ ） A .Y=AB+ABB .Y=AB+ABC .Y =A+BD .Y=AB+A •B36.两级共发射极放大器的输出电压和输入电压在相位上的关系是 （ ）A .相位差是1800B .相位差是900C .相位差是1200D .同相位37.将二进制数（10101000）2转换为十六进制数为 （ ） A .10010 B .A8 C .168 D .10100010 38.欲表示十进制数的十个数码，需要二进制的位数是 （ ） A .1位 B .2位 C . 3位 D . 4位 39.555时基电路四大部分组成错误的为 （ ）CC u ou iA.分压器B.电压比较器C.基本RS触发器D.整流器40.能将输入信号转变为二进制代码的电路称为（）A.译码器B.编码器C.数据选择器D.数据分配器41.半导体数码管通常由（）个发光二极管排列而成（）A.5B.6C.7D.942.在移位寄存器74194中，若CR=0，且CP=0时，其功能（）A.清零B.保持C.动态保持D.移位43.利用TTL与非门构成非门时，可用的方法是（）A.将多余端与地连接B.将多余端与输出端连接C.将多余端与信号输入端并联D.以上方法都不对44.将输出信号从输出暂存器取出并送到输出锁存电路中所对应的PLC工作阶段是（）A.初始化B.处理输入信号C.程序处理D.输出处理45.下列指令使用正确的是（）A.OUT X0B.MC M100C.SET Y0D.OUT T046.可以对计数器、定时器、数据寄存器中内容清零的指令是（）A.SETB.PLSC.RSTD.PLF47.M8000的继电器名称为（）A.运行监控继电器B.汇点式连接方式C.100ms时钟脉冲发生器D.禁止全部输出继电器48.CMP命令的目标操作数不可以是（）A.YB.MC.SD.X49.在某控制程序中，选用了定时器T1，其常数设定为K100，则其延时时间是（）A.10msB.10sC.100msD.100s50.使用主控指令MC时，主控嵌套层数一定按照从小到大顺序使用，最多可达（）A.5级B. 6级C. 7级D. 8级二、技能题（每小题5分，共45分）1.根据图示电流、电压的参考方向及大小，正确标出电压表、电流表的极性。

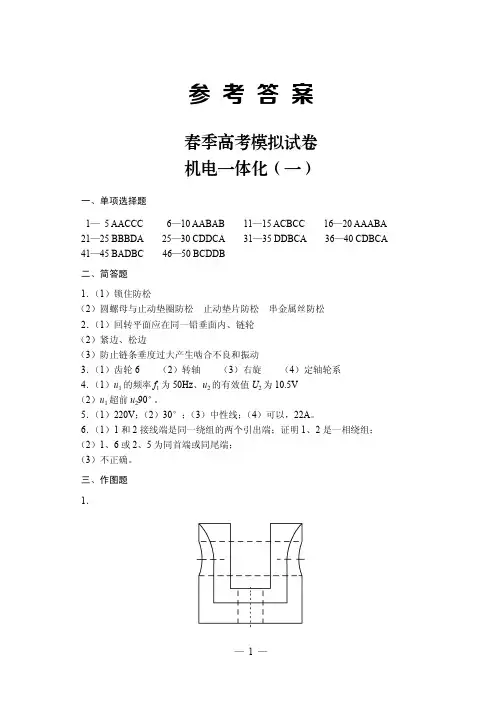

参考答案春季高考模拟试卷机电一体化（一）一、单项选择题1— 5 AACCC 6—10 AABAB 11—15 ACBCC 16—20 AAABA 21—25 BBBDA 25—30 CDDCA 31—35 DDBCA 36—40 CDBCA 41—45 BADBC 46—50 BCDDB二、简答题1．（1）锁住防松（2）圆螺母与止动垫圈防松 止动垫片防松 串金属丝防松2．（1）回转平面应在同一铅垂面内、链轮（2）紧边、松边（3）防止链条垂度过大产生啮合不良和振动3．（1）齿轮6 （2）转轴（3）右旋（4）定轴轮系4．（1）u1的频率f1为50Hz、u2的有效值U2为10.5V（2）u1超前u290°。

5．（1）220V；（2）30°；（3）中性线；（4）可以，22A。

6．（1）1和2接线端是同一绕组的两个引出端；证明1、2是一相绕组；（2）1、6或2、5为同首端或同尾端；（3）不正确。

三、作图题1．2．3．4．四、分析计算题1．解：（l）系统2YA通电，推动活塞运动需要的压力P=F/A1=15×103/(7.5×l0-3)=2(MPa) 因为P<P溢，系统压力能够推动活塞运动活塞向右运动活塞运动速度 v =q/A =1.5×10-4/7.5×l0-3 =0.02(m/s) （2）H 型或Y 型2．（1）I (R 2+R 5)+U ab -E 3+E 2=0 I (R 1+R 2+R 4+R 5)-E 3+E 1=0 U ab =6V（2）R 3上的功率为23310W>5W ==E P R ，电阻被烧坏。

4．V B =R b2Vcc/(R b1+R b2)=4VI CQ =I EQ =(V B -U BEQ )/R E =(4-0.7)/2mA=1.65mA R be =300+(1+β)26/I E =1.1k Ω Ri=RB1//RB2//R be =0.94K Ω R0=RC=2K Ω RL’=RC//RL=1.33K Ω A U =-βRL’/R be =-60.5 五、综合应用题1．（1）两齿轮模数相等（或：m 1=m 2=2mm ）两齿轮分度圆上的压力角相等（或：a 1=a 2=20°） （2）n n =n 6i 16=n 6×246135z z z z z z =10×30402420201⨯⨯⨯⨯=720r/minn 电动机=n 1=n n ×21d d d d =720×240120=1440r/min 向下（或：从左向右看，顺时针；或：从右向左看，逆时针） （3）参考答案及评分标准如图5-1所示图5-1（4）将电动机的两根电源线对调 （5）电动机的同步转速应为1500r/min磁极对数P =60f n=60501500⨯=2 磁极数为4s =00-n n n =15001425=0.05=5%1500-2．（1）6、总体、规格（性能） （2）2、4、20 （3）全、两平行 （4）40、46 （5）（6）φ22H7孔的轴线、垂直度、φ0.02、钻模体的底面春季高考模拟试卷 机电一体化（二）一、选择题1— 5 BBBAB 6—10 AABCC 11—15 BCBBD 16—20 BDACD 21—25BABDB 25—30 ACBCB31—35 ACCAC 36—40 AAABB41—45 DCACB 46—50 ABACD 二、简答题1．（1）差动螺旋机构 （2）向右、1.5mm （3）螺旋副、移动副2．（（1）双曲柄机构（或平行四边形机构） （2）旋转方向相同、角速度也相同（3）防止变成逆平行四边形机构（或保证杆AB 和杆CD 转向相同） 3．（1）节流阀 （2）控制油液只能向一个方向流动（3）元件1处于卸荷状态，元件4处于锁紧状态。

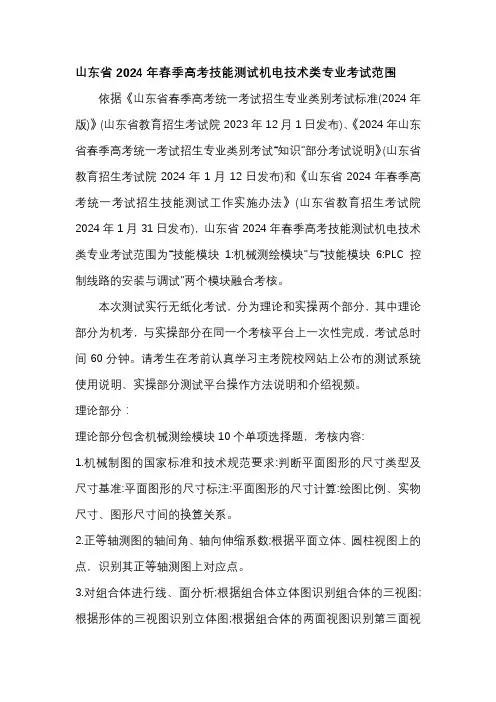

山东省2024年春季高考技能测试机电技术类专业考试范围依据《山东省春季高考统一考试招生专业类别考试标准(2024年版)》(山东省教育招生考试院2023年12月1日发布)、《2024年山东省春季高考统一考试招生专业类别考试“知识”部分考试说明》(山东省教育招生考试院2024年1月12日发布)和《山东省2024年春季高考统一考试招生技能测试工作实施办法》(山东省教育招生考试院2024年1月31日发布)，山东省2024年春季高考技能测试机电技术类专业考试范围为“技能模块1:机械测绘模块”与“技能模块6:PLC 控制线路的安装与调试”两个模块融合考核。

本次测试实行无纸化考试，分为理论和实操两个部分，其中理论部分为机考，与实操部分在同一个考核平台上一次性完成，考试总时间60分钟。

请考生在考前认真学习主考院校网站上公布的测试系统使用说明、实操部分测试平台操作方法说明和介绍视频。

理论部分：理论部分包含机械测绘模块10个单项选择题，考核内容:1.机械制图的国家标准和技术规范要求:判断平面图形的尺寸类型及尺寸基准:平面图形的尺寸标注:平面图形的尺寸计算:绘图比例、实物尺寸、图形尺寸间的换算关系。

2.正等轴测图的轴间角、轴向伸缩系数;根据平面立体、圆柱视图上的点，识别其正等轴测图上对应点。

3.对组合体进行线、面分析;根据组合体立体图识别组合体的三视图;根据形体的三视图识别立体图;根据组合体的两面视图识别第三面视图;分析组合体尺寸类型和尺寸基准。

4.螺纹的基本要素、标记和分类;判定螺纹的类型;螺纹主要几何参数计算;螺纹视图的绘制标准;检验螺纹的合格性。

5.标准直齿圆柱外齿轮的参数;测量标准直齿圆柱外齿轮的参数;标准直齿圆柱外齿轮尺寸计算:标准直齿圆柱外齿轮视图的绘制标准。

6.剖视图的种类;根据形体的两面视图识别剖视图;根据零件模型剖视情况识别剖视图。

7.常用测量工具的用途、测量精度;根据测量要求选用合理的测量工具;使用游标卡尺和螺旋测微器(千分尺)测量轴套类零件，并正确读数8.绘图软件(AuOCAD、CAXA电子图版)中常用绘图、修改命令的用法;识别表面结构代号;识别几何特征符号，并判断其几何公差类型;轴套类零件几何公差的标注;轴套类零件尺寸公差的标注。

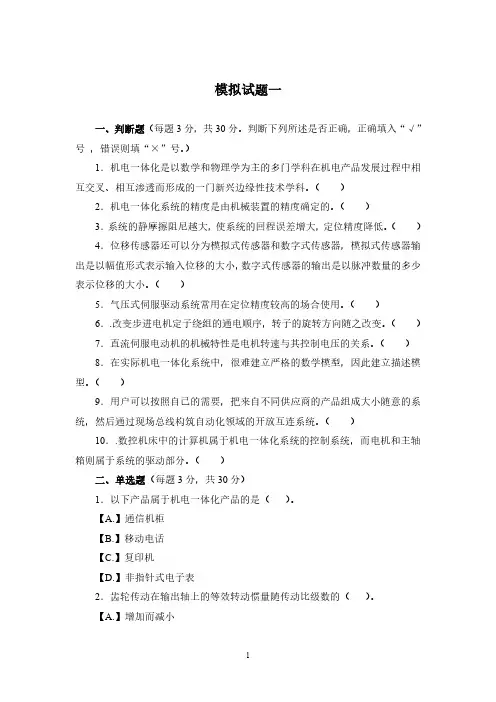

模拟试题一一、判断题（每题3分，共30分。

判断下列所述是否正确，正确填入“√”号，错误则填“×”号。

）1．机电一体化是以数学和物理学为主的多门学科在机电产品发展过程中相互交叉、相互渗透而形成的一门新兴边缘性技术学科。

（）2．机电一体化系统的精度是由机械装置的精度确定的。

（）3．系统的静摩擦阻尼越大，使系统的回程误差增大，定位精度降低。

（）4．位移传感器还可以分为模拟式传感器和数字式传感器，模拟式传感器输出是以幅值形式表示输入位移的大小，数字式传感器的输出是以脉冲数量的多少表示位移的大小。

（）5．气压式伺服驱动系统常用在定位精度较高的场合使用。

（）6．.改变步进电机定子绕组的通电顺序，转子的旋转方向随之改变。

（）7．直流伺服电动机的机械特性是电机转速与其控制电压的关系。

（）8．在实际机电一体化系统中，很难建立严格的数学模型，因此建立描述模型。

（）9．用户可以按照自己的需要，把来自不同供应商的产品组成大小随意的系统，然后通过现场总线构筑自动化领域的开放互连系统。

（）10．.数控机床中的计算机属于机电一体化系统的控制系统，而电机和主轴箱则属于系统的驱动部分。

（）二、单选题（每题3分，共30分）1．以下产品属于机电一体化产品的是（）。

【A.】通信机柜【B.】移动电话【C.】复印机【D.】非指针式电子表2．齿轮传动在输出轴上的等效转动惯量随传动比级数的（）。

【A.】增加而减小【B.】增加而增加【C.】减小而增加【D.】变化而不变3．机械传动部件的阻尼比和以下哪个因素无关（）。

【A.】粘性阻尼系数【B.】抗压刚度系数【C.】转动惯量【D.】质量4．下列哪项指标是传感器的动特性（）。

【A.】量程【B.】线性度【C.】灵敏度【D.】幅频特性5．全闭环控制的驱动装置中，丝杠螺母机构位于闭环之内，所以它的（）。

【A.】回程误差不影响输出精度，但传动误差影响输出精度【B.】传动误差不影响输出精度，但回程误差影响输出精度【C.】回程误差和传动误差都不会影响输出精度【D.】回程误差和传动误差都会影响输出精度6．PWM指的是（）。

机电春季高考试题及答案1. 选择题1.1 下面哪个是机电工程的基本原理？A. 物理学B. 化学C. 机械学D. 电子学答案：C1.2 以下哪个元器件用于电路的存储和运算？A. 电感器B. 集成电路C. 电容器D. 电阻器答案：B1.3 机械设计中的CAD是指：A. 电脑绘图设计B. 机器设计准则C. 机械装置检测D. 工程测量设备答案：A1.4 驱动电机的控制方式中，速度闭环控制是利用哪个传感器进行反馈？A. 温度传感器B. 液位传感器C. 速度传感器D. 压力传感器答案：C1.5 以下哪个行业应用了机电一体化技术？A. 石油化工B. 家具制造C. 纺织业D. 食品加工答案：A2. 填空题2.1 机械工程中，_______是用于存储和释放能量的元件。

答案：弹簧2.2 电机的主要构成部分包括定子和_______。

答案：转子2.3 机械设计中，_______是定义物体空间位置和形态的参数。

答案：尺寸2.4 机电一体化技术的发展使得生产效率大幅度_______。

答案：提高2.5 电路中，_______用于限制电流的大小。

答案：电阻器3. 简答题3.1 什么是机电一体化技术？请简要介绍其应用领域。

答：机电一体化技术是指将机械工程和电气工程相结合，通过传感器、控制器和执行器等元器件的协同工作，实现自动化、智能化生产系统。

它广泛应用于制造业领域，如机械加工、自动化生产线、机器人技术等领域。

3.2 请简述电机的工作原理。

答：电机工作的基本原理是利用电流通过导线产生磁场，通过磁场相互作用产生力矩，驱动转子旋转。

电机包括定子和转子两部分，定子通过电流产生磁场，而转子则受到磁场的作用旋转。

3.3 机械设计中常用的CAD软件有哪些？答：常用的CAD软件包括AutoCAD、SolidWorks、CATIA等。

3.4 请简述驱动电机的控制方式中的速度闭环控制原理。

答：速度闭环控制利用速度传感器监测电机转速，将实际转速与期望转速进行比较，通过反馈信号控制电机输出功率，使实际转速接近期望转速，从而实现精确的速度控制。

春季高考机电技术试题答案一、选择题1. 在机电技术中，以下哪个选项不是电动机的常见类型？A. 直流电动机B. 交流电动机C. 步进电动机D. 热电电动机答案：D2. 机械传动系统中，用于改变转速和扭矩的机械装置是：A. 齿轮B. 皮带C. 联轴器D. 轴承答案：A3. 以下哪种材料不适合用于制造高温环境下的机械零件？A. 不锈钢B. 铝合金C. 聚四氟乙烯D. 铜答案：D4. 在机电一体化系统中，传感器的主要作用是：A. 执行控制命令B. 转换能量形式C. 检测和转换非电信号D. 放大信号答案：C5. 以下哪个参数是衡量电动机效率的关键指标？A. 转速B. 转矩C. 功率因数D. 电流答案：C二、填空题1. 在机电系统中，__________是指机械设备在单位时间内完成工作的能力。

答案：生产率2. 交流电动机的转速与电源频率和__________有关。

答案：极数3. 机械零件的磨损会导致设备性能下降，常见的减少磨损的方法有使用__________和__________。

答案：润滑剂，改进设计4. 机电一体化系统的设计中，通常需要考虑__________和__________两个方面的性能。

答案：机械，电气5. 电动机的启动电流通常比额定电流__________。

答案：大三、简答题1. 请简述直流电动机的工作原理。

答：直流电动机的工作原理基于电磁感应定律。

当直流电流通过电动机的线圈时，会产生磁场。

当线圈在磁场中旋转时，根据电磁感应定律，线圈中会产生感应电流。

这个感应电流与磁场相互作用，产生力矩，使电动机转动。

电动机的转子在旋转过程中会切割磁力线，从而在转子线圈中产生感应电流，这个电流与磁场的相互作用力使电动机持续旋转。

2. 描述机械传动系统中皮带传动的特点及其应用场景。

答：皮带传动是一种利用皮带和皮带轮之间的摩擦力来传递动力的机械传动方式。

其特点包括结构简单、安装维护方便、成本较低、能够缓冲冲击和吸收振动。

春季高考模拟考试机电一体化专业知识综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1、如果发现有人触电首先应做的是A、打120急救B、打110报警C、切断电源D、做人工呼吸2、人们在日常生活中用到的工频交流电是由发电厂的发电机生产的，发电机中形成电流的是A、自由电子B、正电荷C、正、负离子D、电子-空穴对3、如图示电路，下列说法正确的是A．该电路有4个结点，5条支路，6个回路，4个网孔B．该电路有3个结点。

4条支路，5个回路，4个网孔c．该电路有3个结点，5条支路，6个回路，3个网孔D．该电路有3个结点，4条支路，5个回路，3个网孔4、如图所示，当R=6Ω时，a、b两端的等效电阻是A、1ΩB、3ΩC、1.5ΩD、6Ω5、如图所示，a点的点位Va是A、2VB、1VC、-1VD、-2V6、给一电容器充电，电压从2V充到4V，则A、电容量增加一倍B、电容量减少一半C、电荷量增加一倍D、电荷量减少一半7、下列电器中利用涡流工作的是A、热继电器B、白炽灯C、电烙铁D、电磁炉8、电感线圈产生的电动势，总是与线圈的电流A、方向相同B、变化趋势相反C、方向相反D、变化趋势相同9、R-L串联电路中若频率增加，则阻抗角A、减小B、不变C、增加D、先小后大10、某电路两端的电压u=220√2sin（100πt+45°）V，i=2√2sin100πtA，则该电路的有功功率是A、880WB、220WC、311WD、440W11、正弦量的三要素是A、频率、最大值、初相B、频率、平均值、相位C、周期、有效值、平均值D、周期、频率、时间常数12、感性负载并联适当的电容后，下列说法不正确的是A、功率因数角增大B、有功功率不变C、功率因数提高D、总电流减小13、下列不是高压输电等级的是A、500KVB、10KVC、220KVD、110KV14、对于变压器而言，下列说法不正确的是A、铜损耗随负载变化而变化B、有无负载都有铁损耗C、单相变压器的电压比等于匝数比D、输入功率小于输出功率15、关于自耦变压器下列说法不正确的是A、可降压B、可升压C、原副绕组有电的联系D、可作为安全电源16、下列电器中不用温度传感器的是A、空调B、冰箱C、数码相机D、热水器17、具有失压欠压保护的电器是A、交流接触器B、热继电器C、熔断器D、闸刀开关18、单相电容起动式异步电动机，电容的作用是A、耦合B、产生振荡C、分相D、提高功率因数19、电路如图所示，导通的二极管是（）。

2022山东春考机电一体化试题一.填空.1.通常一个较完善的机电- -体化系统包含:_机械本体、_动力与驱动装置、执行机构、_传感与检测部分和_ 控制与信息处理五部分。

2.结构设计中的自增强原则是指在正常工作条件下，辅助效应与初始效应的作用方向_相同_，总效应为_两者之和:在力传递原则中，力流路线_ 越短_ ，零件的结构刚性_ 越好_ ;卸荷皮带轮就是结构设计中应用_任务分配原则的实例。

3.系统的传递函数定义为当初始条件为零时，输出量的拉氏变换与_输入量的拉氏变换之比。

4.传感器的静态特性指标主要有:_线性度、_灵敏度、_迟滞、_重复性_和__ 分辨力等。

5.电感式位移传感器是通过检测_电感量_的变化来检测被测量的位移。

6.滚珠丝杠副中采用双螺母是为了便于_螺旋副轴向间隙的调整。

7.在光栅式位移传感器中，莫尔条纹对光栅的_栅距_起到了放大作用。

8.谐波齿轮传动的三个主要部件是:_刚轮、_ 柔轮和_ 谐波发生器。

9..直流何服电机的优点是稳定性好、可控性好、响应迅速和转矩大等;无刷直流伺服电动机的优点是无换向器、可控性好和稳定性好等。

二、简述题1.在机电- -体化产品的设计中常常引入现代设计方法，简述你所熟悉的一种现代设计方法的基本思想。

2.比较滚珠丝杠副中单圆弧型滚道与双圆弧型滚道的优缺点。

3.简述机电一体化产品方案设计中黑箱法的基本原理。

答案:1、例如可靠性设计。

.可靠性指产品在规定条件下和规定时间内完成规定功能的能力。

可靠性设计作为一种新的设计方法，只是常规设计方法的深化和发展，所以机械设计等相关课程所阐明的计算原理、方法和基本公式，对可靠性设计仍然适用。

但其又有别于传统设计方法，主要表现在以下几点:①可靠性设计法认为作用在零部件上的载荷(广义的)和材料性能等都不是定值，而是随机变量，具有明显的离散性质，在数学上必须用分布函数来描述;②由于载荷和材料性能等都是随机变量，所以必须用概率统计的方法求解:③可靠性设计法认为所设计的任何产品都存在一定的失效可能性，并且可以定量地回答产品在工作中的可靠程度，从而弥补了传统设计方法的不足。

xx年春季高考机电专业知识高考题整理版机密启用前山东省xx年普通高校招生(春季)考试机电一体化类专业知识试题本试卷分卷一(选择題)和卷二 (非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，请将本试卷和答题卡一并交回。

卷一一、选择题 1.在CAD图层管理器中，不能修改的参数是 A.线型名称 B.线型 C.顔色 D.线宽 2．不属于尺寸三要素的是A.尺寸数字B.尺寸界线C.尺寸线D.计量单位 3．如图1-1所示，正确的左视图是图1-14．如图1-2所示，正确的右视图是图1-25．关于螺纹紧固件连接图的画法，下列说法错误的是 A．当剖切平面通过螺纹连接件的轴线时，连接件均按不剖绘制 B．两个被连接件的接触面要画两条线C．相邻两零件，它们的剖面线方向应相反或间隔不同D．螺纹紧固件的工艺结构可省略不画第1页6．如图1-3所示，正确的A-A移出断面图是图1-37．如图1-4所示，螺纹孔尺寸标注正确的是图1-48．如图1-5所示，正确的一组视图是图1-59．梯形螺纹大径36mm，螺距6mm，双线，中径公差带代号7h，能与之旋合螺纹的代号是 A. Tr36x 12(P6)-7H B. M36x12(P6)-7H C. Tr36x6-7h D. Tr36 x 12(P6)-7h 10．关于局部放大图说法正确的是A.用粗实线圈出被放大部位B.采用的比例一定是放大的C.比例可以不标D.采用的表达方式与原图无关11．平键连接中，如果键的强度不足，在轴的直径不变时可采取的措施是 A.增加键高 B.增加键宽 C.只增加键长 D.同时增加轮栽长和键长 12．载重汽车后轮与传动轴常采用的键连接类型是 A.普通平键 B.花键 C.楔键 D.半圆键13．与滑动轴承相比，关于滚动轴承特点描述错误的是 A.高速时噪声大B.摩擦阻力小 C.抗冲击能力好D.起动灵敏、效率高 14．滚珠螺旋传动机构应用的场合是A.数控车床的进给传动部分B.手动蜾旋起重器C.差动螺旋式微调镗刀D.钳工用台虎钳第2页15．图1-6所表示的螺纹防松方法是A.摩擦防松B.锁住防松C.不可拆防松D.自锁防松16．下列带轮的直径尺寸与图1-7所示带轮结构相符的是 A. 50mm B. 100mm C. 300mm D. 500mm17．将曲柄滑块机构中的滑块改为机架，其应用场合是A.手描唧筒 B.柴油机汽缸机构C.摄影平台升降机构D.汽车吊车摆缸式液动机构18．链传动的张紧轮应靠近A.小轮紧边内侧B.小轮松边外侧C.大轮紧边内侧D.大轮松边外侧 19．龙门刨床工作台与床身之间采用的齿轮传动类型是 A.内啮合齿轮传动 B.齿轮齿条传动 C.锥齿轮传动 D.交错轴齿轮传动 20．气压传动系统中，气源三联件的组成是A.空气过滤器、压力表、减压阀B.油雾器、后冷却器、减压阀C.进气阀、空气过滤器、油雾器D.空气过滤器、减压阀、油雾器21.带电灭火时不可使用的灭火器是A.干粉灭火器灭火器 C.泡沫灭火器 D.二氧化碳灭火器 22.开关断开的电路状态是A.通路B.闭路C.短路D.断路23.教室内装有多盏电灯，每多开一盏电灯，则线路上A.总电阻增大B.总电压增大C.总电流增大D.总电流不变 24.电容器在充电过程中，其电流和电压的变化情况是 A.电流变小，电压变大 B.电流变大，电压变小C.电流变大，电压变大 D.电流变小，电压变小 25.电磁炉所采用的工作原理是A.电流的热效应B.电磁感应C.欧姆定律D.基尔霍夫定律 26.关于照明线路说法正确的是A.插座接线“左火右零”B.开关接在灯具相线侧C.电度表接在家庭总开关后D.可以用铜丝代替保险丝串联谐振电路，当增大电源频率时，则电路性质为 A.感性B.容性 C.纯电阻性 D.先感性后容性第3页28.纯电感电路中电压超前电流900，此角度是指 A.相位 B.初相位 C.相位差 D.相量29.某电路两端的电压u=220sin(100t+600)V，过的电流i=22sin(100t+600)A，则该电路无功功率为A .4840Var C. 1210Var D. 0Var 30.下列电光源中，发热量最低、效率最高的是 A.白炽灯 B.荧光灯 C. LED灯 D.碘钨灯 31.变压器的绕组匝数较多的是A.原绕组B.副绕组C.高压绕组D.低压烧组32.已知输入端U1=400V、输出端U2=36V的单相变压器，当副边接一个电阻负载后I2=5A, 变压器的效率为90%时，则原绕组电流为 A. B. C. 1A D. 5A 33.关于自耦调压器，下列说法错误的是A. 一、二次绕组是分开的B.公共端接中性线C.不能作安全变压器使用D.使用前输出电压要调零34.复合按钮在复位时的动作为A.动合触点先闭合B.动断触点先闭合C.动合触点先断开D.动断触点先断开35.三相异步电动机正常运行时，随着转速的升高，定子电流 A.增大 B. 减小 C.不变 D.先減小后不变36.电动机的绕组对地绝缘电阻用兆欧表测量时，其绕组应接兆欧表的端子是 A. L端 B. E 端 C. G端 D.任意端 37.直流电动机的电枢统组中电流为A.直流B.交流C.脉动直流D.交直流混合38．FX2N系列的PLC中，产生周期为60s脉冲发生器的是 A. M8011 B. M8012 C. M8013 D. M8014 39.下列关于FX2N系列PLC指令语句正确的是A. RST C9B. LDP X8C. ANB Y0D. OUT X140.用示波器观察标准正弦电压波形，一个周期水平距离为4div,且挡位为5ms/div,扩展开关放在\的位置，则该电压的频率为 A. 5Hz B. 25Hz C. 50Hz D. 250Hz41.用指针式万用表的电阻挡测量正常三极管，黑表笔接管脚1，红表笔分别接管脚2和3，指针偏转角度都较大，则该管为A. NPN型，管脚1为基极B. PNP型，管脚1为集电极型，管脚3为基极 D. NPN型，管脚2为基极42.单相桥式整流电路中，二极管承受的最高反向工作电压为,该整流电路输出电压为A. 9VB. 18VC. 20VD. 24V43.用三端稳压器组成稳压电路，要求U0=5V，I 0=,应选用的稳压器是 A. CW7805 B. CW7905 C. CW78M05 D. CW78L0544.当基本共射放大电路输入交流小信号时，输出电压波形若出现底部削平，则失真为A.截止失真B.饱和失真C.交越失真D.线性失真第4页45. 射极输出器的输出电压与输入电压相比A.相位相同，幅度增大B.相位相反，幅度增大C.相位相间，幅度近似相等D.相位相反，幅度近似相等 46.如图1-8所示，已知R =6Ω,则ab间的电阻为 A. 2Ω B. 4Ω C. 6Ω D. 8Ω图1-8 图1-947.如图1-9所示集成运放电路，当U0=－10V，则输入电压Ui为 A. 2V B. -2V C. 10V D. -10V 48.六进制数64，转换成十进制数为 A. 80 B. 9049.两输入端的门电路，当输入为1和0时，输出不为1的是 A.与非门 B. 或门 C.或非门 D.异或门时基电路，当时，，时，开关管A.导通B.截止C.保持原态D.放大卷二二、简答题、第5页3. 如图2-3所示为某同学连接的整流滤波电路，图中开关S1和S2均处于断开状态，请问:(1)只按下S1时，万用表的读数应是多少？ (2)只按下S2时，万用表的读数应是多少？(3)同时按下S1和S2时，万用表的读数应是多少？图2-34.如图2-4所示为某间学实训时所连接的触发器逻辑功能电路，其与非门74LS00和JK触发器74112 (CP下降沿触发）构成，开始LEC灯不发光。
