双片式半自动钉箱机作业指导书

钉箱机作业指导书一、设备简介钉箱机是一种自动化程度较高的纸箱加工设备，主要应用于纸箱的钉合过程。

它通过自动化控制系统和机械传动系统，将两个或多个纸箱板材钉合在一起，形成完整的纸箱。

二、作业步骤1、准备工作在开始操作钉箱机之前，需要先检查设备是否正常运转，确认无误后再进行下一步操作。

同时，确保工作区域整洁、无杂物，避免影响设备正常运行。

2、上料将需要钉合的纸箱板材按照要求放置在设备料斗中。

注意板材的尺寸和形状要符合设备要求，否则会影响加工质量。

3、调整设备参数根据需要钉合的纸箱规格，调整设备的加工参数，包括钉的长度、间距等。

确保参数设置正确，避免出现不良品。

4、启动设备确认所有参数设置正确后，启动设备开始加工。

在设备运行过程中，操作人员需要时刻设备的运行状态，以及加工出的纸箱质量。

5、下料及整理加工完成后，将钉合好的纸箱取下，并整理好放置在指定区域。

注意轻拿轻放，避免纸箱损坏。

6、清理现场完成一批纸箱加工后，需要对工作区域进行清理，包括清理设备上的灰尘、杂物等，确保下一个批次加工顺利进行。

三、安全注意事项1、操作人员必须经过专业培训，熟悉设备的操作规程和安全注意事项后方可上岗操作。

2、操作过程中，操作人员必须佩戴劳动防护用品，如安全帽、手套等，确保自身安全。

3、设备运行过程中，禁止将手伸入设备内部，避免发生安全事故。

4、如遇设备故障或异常情况，应立即停机并报告维修人员进行检查维修，严禁私自拆卸修理。

5、保持工作区域整洁有序，避免杂物影响设备正常运行。

四、维护保养1、定期对设备进行清洁保养，保持设备良好的运转状态。

2、定期检查设备的易损件，如轴承、链条等，如发现磨损严重应及时更换。

3、定期对设备的控制系统进行检查维护，确保设备正常运行。

4、在长时间不使用设备时，应对设备进行全面检查和维护保养，确保设备长久保持良好的性能。

防潮箱作业指导书一、目的本作业指导书旨在为使用防潮箱的用户提供操作指南，确保其正确使用、维护和保养，以延长防潮箱的使用寿命和确保存储物品的安全。

钉箱机操作规范
1．适用范围
制作与工艺有关产品,工件符合尺寸适用;
2．操作规程
开机前应检查设备是否能顺利工作,线路是否有缺陷;
检查机器运转时有无噪音,扁丝是否安装,脚踏开关是否正常;
安装扁丝时,需松开丝盘侧面的内六角螺丝与丝盘空对正,邓下整个丝盘,将带有长孔的丝盘逆时针转动30°,即可拿下丝盘板,安装扁丝后分别复位,扁丝在丝盘内应松紧合适,扁丝要平整,不能折弯;
钉箱时,两手分握纸箱的左右两端,然后踏实离合器钉箱;
在制作过程中单次订制,应一下一下地钉箱,不得连续;
3．注意事项
在钉制工件时,双手严禁进入工作区域;
机器工作时发生异常,应立即停机检查,严禁带故障工作;
要保持机器的表面清洁,各运转部位应经常加油润滑,减少磨损;
每半年检修、清洗一次,保证机器的正常工作;。

钉箱机操作安全手册
1. 引言
本安全手册为钉箱机的操作指南，旨在确保操作人员的安全以及设备的正常运行。

请在使用钉箱机之前仔细阅读本手册，并遵守其中的安全操作规定。

2. 操作准备
在使用钉箱机之前，请确保以下工作已经完成：
- 确认钉箱机的电源已经接通并工作正常。

- 清理工作区域，确保没有障碍物和杂物。

- 穿戴安全装备，如手套、护目镜等。

3. 操作步骤
下面是正确的钉箱机操作步骤：
1. 将待钉的箱子放置在钉箱机的工作台上。

2. 调整钉箱机的钉子长度和位置，确保与箱子的厚度和位置相适应。

3. 按下启动按钮，等待钉机自动完成钉钉的动作。

4. 检查钉子是否完全嵌入箱子中。

5. 及时清理掉钉子和废料，以免堆积和影响机器的正常运行。

4. 安全注意事项
在操作钉箱机时，请注意以下事项：
- 避免将手或其他身体部位放置在钉子下方，以免发生意外伤害。

- 在更换钉子或维护机器时，务必切断电源，并等待机器停止
运转。

- 不要对钉箱机进行任何未经授权的改装或维修。

5. 故障排除
如果遇到钉箱机运行异常的情况，操作人员应该立即停止使用，并通知维修人员进行检查和维修。

6. 紧急情况处理
在发生紧急情况时，操作人员应立即切断电源，并采取适当的
紧急措施，如拨打紧急电话等。

7. 结论
本安全手册详细介绍了钉箱机的操作流程和安全注意事项，操作人员在使用钉箱机时务必遵守本手册中的规定，确保自身安全和设备的正常运行。

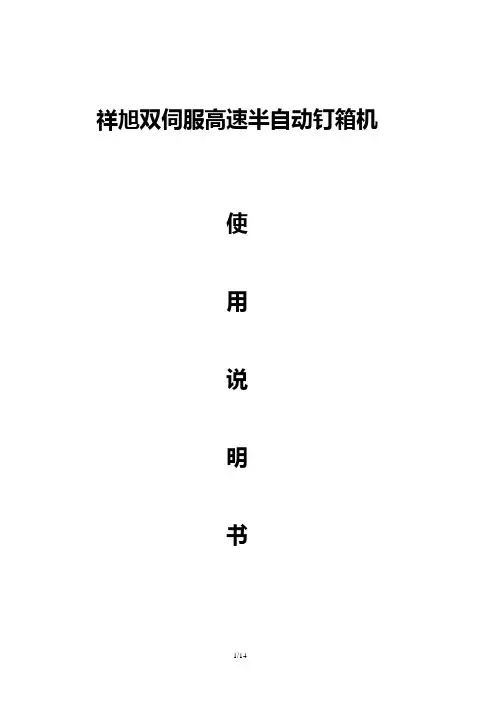

祥旭双伺服高速半自动钉箱机使用说明书一、性能及特点AXD-028 双伺服高速半自动钉箱机是属于高速运转及高效率打钉成型的机型，它具有提高生产效率和扩大产能的特性，更有利于管理者弹性安排生产计划，同时可节省单位时间和人工成本。

二、设备组成部件1)主机2)成品输送机3)滚筒架三、买方准备事项1)买方工厂必须准备足够电缆线可连接工厂电源到本钉机主电源入口。

2)如使用中央供压系统，买方必须将气管安装至机器。

3)本机不能与其他装有变频器的机器共享同一电源，以免被干扰而影响机器正常功能。

4)如果买方工厂电压供应不稳定，必须加装稳压器以供应稳定电压给钉机使用。

5)必须安装地线，尤其是工厂地面为绝缘者。

如此可避免雷击而使机器受损。

四、安装注意事项1)避免主马达靠近走道。

2)保留足够空间，便于维修。

3)避免电箱靠近窗户和在漏水的屋顶之下。

4)请不要和其他装有变频器的设备共用电源。

五、操作注意事项1)不可将工具放置在机器上。

2)检查空压机：A.检查空压机机油是否足够。

B.必须将空压机气室的水排除。

C.检查空压机声音是否正常。

D.检查空压机压力范围，5～8kg/cm2。

E.钉线两侧在上钉前需加机油润滑，防止线盘卡钉。

六、机器安装1)首先将机器固定，调整四脚螺丝，校正平衡并固定螺丝。

2)接上机器外接电源线和零线，电源为三相380V。

3)机器后面右下方，分别接上成品输送机，空压机电源并锁紧螺丝。

4)确定完成所有及风管接头的接合才开启外部电源开关。

七、机器面板开关操作及功能1)电源开关：本机外部电源开关。

2)单钉/双钉/加强钉：纸箱打钉方式，可任选其一。

3)急停开关：本机在运转时发生紧急状况，应立即按下此开关，本机各马达停止运转，欲解除紧急状况，将按钮依箭头方向旋转，开关即弹出，再点触自动启动后按下启动，各部件恢复运转。

4)脚踏开关/按钮开关：给纸台下方有两个脚踏控制开关，一个是下降，另一个为自动上升，踩下降脚踏开关，给纸台下降，踩上升（自动）脚踏开关，给纸台受电眼控制上升。

钉箱机作业指导书第一章：引言1.1 目的本作业指导书旨在向操作人员提供关于钉箱机的操作指导和安全注意事项，以确保操作人员在使用钉箱机时能够正确操作，并避免潜在的危险和意外发生。

1.2 适用范围本作业指导书适用于所有使用钉箱机的操作人员，无论是新手还是经验丰富的操作人员。

操作人员应仔细阅读并遵守本指南中的所有操作流程和安全规定。

第二章：钉箱机概述2.1 钉箱机简介钉箱机是一种用于连接和固定木制和木材类制品的机械设备。

它通过使用钉子将材料固定在一起，用于制作家具、木制品、包装箱等。

2.2 工作原理钉箱机通过气动或电动的方式将钉子驱动到待连接的材料上。

根据不同的需要，钉箱机可配置不同大小和类型的钉子，以适应不同的连接需求。

第三章：操作指导3.1 准备工作3.1.1 检查钉箱机是否处于正常工作状态，包括电源是否正常供电以及气压是否符合要求。

3.1.2 检查钉箱机上的钉子储存容器是否有足够的钉子。

3.1.3 检查工作台面是否平整，无杂物。

3.2 操作步骤3.2.1 将待连接的材料放置在工作台面上，并调整好位置。

3.2.2 根据需要，选择合适的钉子类型和尺寸，并将其放入钉箱机的钉子储存容器中。

3.2.3 确保操作人员穿戴好个人防护装备，包括护目镜和手套。

3.2.4 打开钉箱机的电源开关或气源开关，确保钉箱机处于可工作状态。

3.2.5 将待连接的材料放置在钉箱机的定位装置上，并按下脚踏开关或手动按钮启动钉箱机。

3.2.6 等待钉箱机完成钉子驱动的过程，并确保钉子牢固地连接在材料上。

3.2.7 检查连接部位的质量和牢固度，如有需要，进行必要的调整和修正。

第四章：安全注意事项4.1 操作人员应该熟悉并遵守钉箱机的操作手册和安全规范。

4.2 操作人员在操作钉箱机时应注意自身安全，避免将手指或其他身体部位靠近钉枪部分。

4.3 确保钉箱机周围的工作区域清洁整齐，避免杂物阻塞或磕碰到机器。

4.4 在调整和更换钉子时，务必先切断电源或气源，并等待钉箱机完全停止运行后再进行操作。

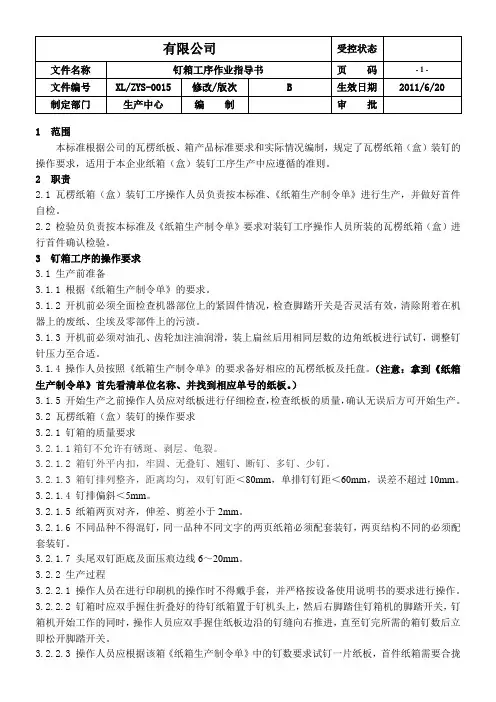

文件编号XL/ZYS-0015 修改/版次 B 生效日期2011/6/20 制定部门生产中心编制审批1 范围本标准根据公司的瓦楞纸板、箱产品标准要求和实际情况编制，规定了瓦楞纸箱（盒）装钉的操作要求，适用于本企业纸箱（盒）装钉工序生产中应遵循的准则。

2 职责2.1 瓦楞纸箱（盒）装钉工序操作人员负责按本标准、《纸箱生产制令单》进行生产，并做好首件自检。

2.2 检验员负责按本标准及《纸箱生产制令单》要求对装钉工序操作人员所装的瓦楞纸箱（盒）进行首件确认检验。

3 钉箱工序的操作要求3.1 生产前准备3.1.1 根据《纸箱生产制令单》的要求。

3.1.2 开机前必须全面检查机器部位上的紧固件情况，检查脚踏开关是否灵活有效，清除附着在机器上的废纸、尘埃及零部件上的污渍。

3.1.3 开机前必须对油孔、齿轮加注油润滑，装上扁丝后用相同层数的边角纸板进行试钉，调整钉针压力至合适。

3.1.4操作人员按照《纸箱生产制令单》的要求备好相应的瓦楞纸板及托盘。

（注意：拿到《纸箱生产制令单》首先看清单位名称、并找到相应单号的纸板。

）3.1.5 开始生产之前操作人员应对纸板进行仔细检查，检查纸板的质量，确认无误后方可开始生产。

3.2 瓦楞纸箱（盒）装钉的操作要求3.2.1 钉箱的质量要求3.2.1.1箱钉不允许有锈斑、剥层、龟裂。

3.2.1.2 箱钉外平内扣，牢固、无叠钉、翘钉、断钉、多钉、少钉。

3.2.1.3 箱钉排列整齐，距离均匀，双钉钉距＜80mm，单排钉钉距＜60mm，误差不超过10mm。

3.2.1.4 钉排偏斜＜5mm。

3.2.1.5纸箱两页对齐，伸差、剪差小于2mm。

3.2.1.6 不同品种不得混钉，同一品种不同文字的两页纸箱必须配套装钉，两页结构不同的必须配套装钉。

3.2.1.7头尾双钉距底及面压痕边线6～20mm。

3.2.2 生产过程3.2.2.1 操作人员在进行印刷机的操作时不得戴手套，并严格按设备使用说明书的要求进行操作。

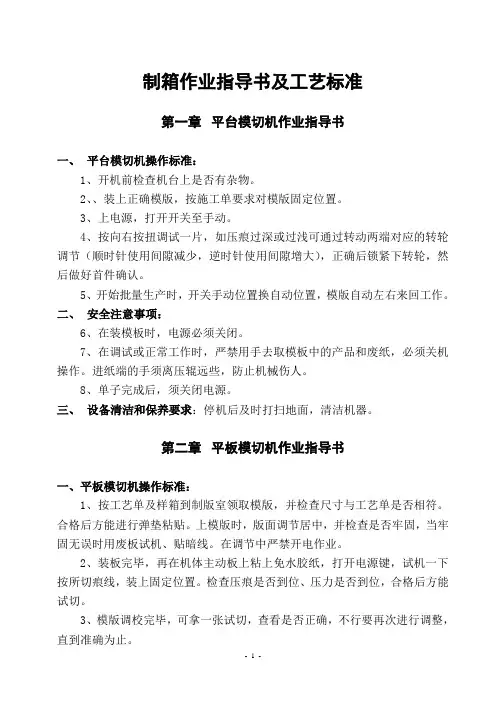

制箱作业指导书及工艺标准第一章平台模切机作业指导书一、平台模切机操作标准：1、开机前检查机台上是否有杂物。

2、、装上正确模版，按施工单要求对模版固定位置。

3、上电源，打开开关至手动。

4、按向右按扭调试一片，如压痕过深或过浅可通过转动两端对应的转轮调节（顺时针使用间隙减少，逆时针使用间隙增大），正确后锁紧下转轮，然后做好首件确认。

5、开始批量生产时，开关手动位置换自动位置，模版自动左右来回工作。

二、安全注意事项：6、在装模板时，电源必须关闭。

7、在调试或正常工作时，严禁用手去取模板中的产品和废纸，必须关机操作。

进纸端的手须离压辊远些，防止机械伤人。

8、单子完成后，须关闭电源。

三、设备清洁和保养要求：停机后及时打扫地面，清洁机器。

第二章平板模切机作业指导书一、平板模切机操作标准：1、按工艺单及样箱到制版室领取模版，并检查尺寸与工艺单是否相符。

合格后方能进行弹垫粘贴。

上模版时，版面调节居中，并检查是否牢固，当牢固无误时用废板试机、贴暗线。

在调节中严禁开电作业。

2、装板完毕，再在机体主动板上粘上免水胶纸，打开电源键，试机一下按所切痕线，装上固定位置。

检查压痕是否到位、压力是否到位，合格后方能试切。

3、模版调校完毕，可拿一张试切，查看是否正确，不行要再次进行调整，直到准确为止。

4、接通电源，先按“启动”按扭。

待旋转一定时间后，方可按下“压切”使设备投入工作。

5、开始批量生产，要注意尺寸与施工单上要求有无差别，在生产中随时做好抽检工作。

二、安全注意事项：6、用扳手转动轴，使压架往复动作数次，观察有无异物卡阻现象。

7、检查安全防护装置是否松动，机座上安全停车操纵杆是否灵活，手竿启动装置是否有效可靠。

8、检查电动机及各电器是否正常，绝缘是否良好。

9、生产过程中，遇到卡纸或其它原因必须停机切断电源后再处理，防止机械伤人。

10、单子完成后，须关闭电源。

三、设备清洁和保养要求：11、停机后先卸模版，然后做好周围地面的清洁卫生工作，清理设备上的纸屑、污渍，并将油杯加满油。

Xxxxxxxxxxxx钉箱作业指导书文件名：钉箱作业指导书文件编号：S5版本：生效日期：页数：共3 页受控状态：拟制部门：监察部门：1、目的为规范钉箱机操作，以达到提高效率，保证产品优质的目的。

2、范围本指导书适用于主线钉箱机的作业。

3、内容3.1接班时的检查工作3.1.1接班人员应提前15分钟到岗参加班前会议，接受工段长安排当天的工作及其他注意事项。

3.1.2接班人员应向交班人员详细询问上班生产情况；设备运行情况；正加工、待加工产品情况以及当班需要注意和解决的问题。

3.1.3接班人员对值班记录所填写内容进行详细检查。

设备完好情况；工作场地、设备、门窗等清洁卫生状况是否属实，严格做到上不清下不接。

3.1.4交接班双方确认无误后，接班人员必须在值班记录上签字认可后交接工作完成。

3.2操作前准备工作3.2.1交接班确认后，进行操作前的准备工作。

钉箱打包工根据生产安排将待生产的半成品拉到钉箱作业区。

拉板过程中应注意不要因倒塌等导致损伤半成品。

3.2.2依据生产需要由工段长负责开票值班经理审核后工段长自己或指派人员领用当班所需的扁丝、结束带等机物料。

3.2.3主机手再次对设备进行检查，对钉箱机各润滑点加润滑油（脂）进行润滑保养工作。

检查各零部件是否松动，有无异常情况等，如有应立即上报工段并通知机、电修理工进行检查维护。

3.2.4接通主机电源，让设备空运转以观察设备运行是否良好、平稳，并清除机台多余油渍，保证钉箱作业时不会有多余油污污染箱面。

3.3钉箱作业3.3.1钉箱普工将待加工的半成品整齐的码放在机台头部工作区，主机手将扁丝穿好，准备作业。

3.3.2开始钉箱作业，在钉好第一只箱后，机手必须依据纸箱成品检验标准对其进行自检。

3.3.2.1检查纸箱表观、纸板裱合是否符合质量要求。

3.3.2.2检查纸箱结合是否规范，有无多钉、少钉、断钉等现象，钉距是否符合要求。

3.3.2.3进行合拢检查，检查纸箱有无显缝，有无明显的漏角现象；检查纸箱摇盖耐折是否符合要求，压线是否符合要求等；检查面、里纸有无断裂现象。

第1篇一、操作前的准备工作1. 确保纸箱钉箱机处于良好的工作状态，检查各部件是否完好，特别是传动系统、钉箱装置、控制系统等。

2. 检查电源线路是否完好，确保电源接通正常。

3. 准备所需材料，如纸箱、钉丝、胶带等，并确保材料质量符合要求。

4. 检查操作台周围环境，确保无障碍物，保持清洁。

5. 熟悉操作规程，了解设备性能及注意事项。

二、操作步骤1. 将纸箱整齐地放置在输送带上，确保纸箱底部与输送带对齐。

2. 启动设备，按下启动按钮，纸箱开始输送。

3. 设备自动进行钉箱操作，钉丝从钉箱装置中穿过，将纸箱的四个角固定。

4. 钉箱完成后，设备自动将纸箱送至出料口。

5. 检查钉箱效果，确保纸箱四个角的钉丝牢固，无松动现象。

6. 如有不合格产品，可手动调整设备参数，重新进行钉箱操作。

7. 操作过程中，如发现设备异常，立即停机检查，排除故障。

三、注意事项1. 操作人员需穿戴合适的工作服，佩戴安全帽、手套等防护用具。

2. 操作过程中，严禁触摸运动部件，以免发生意外。

3. 设备运行时，严禁在输送带上放置其他物品，以免影响设备正常运行。

4. 钉箱过程中，注意观察设备运行状态，发现异常立即停机检查。

5. 钉箱完成后，将不合格产品从输送带上取出，以免影响后续操作。

6. 定期检查设备各部件，确保设备正常运行。

7. 操作完成后，关闭设备电源，清理操作台周围环境。

四、维护保养1. 定期对设备进行清洁，保持设备干净，防止灰尘、杂物进入设备内部。

2. 定期检查传动系统、钉箱装置等部件，确保其正常工作。

3. 定期检查电源线路，确保无松动、老化现象。

4. 定期对设备进行润滑，减少磨损，延长设备使用寿命。

5. 如设备出现故障，应及时停机，由专业人员进行维修。

通过以上操作规程，确保纸箱钉箱机在正常、安全、高效的状态下运行，提高生产效率，降低生产成本。

第2篇一、概述纸箱钉箱机是一种用于将瓦楞纸板制成纸箱的自动化设备，广泛应用于包装行业。

为了确保操作人员的人身安全及设备的正常运行，以下为纸箱钉箱机的操作规程。

版本：B 文件编号：XXXX第 1 页共 3 页生效日期：2011-10-25目的：为了确保钉箱机生产正常运行，规范操作，有效提高产品的质量与服务，完善生产管理。

范围：所有钉箱机操作人员。

1 钉箱标准作业规范1.1 准备工作1.1.1 检查设备电源线及插头是否完好，杜绝电路隐患。

1.1.2 依工单要求准备好扁丝，使用镀锌或镀铜低碳钢扁丝，不应有锈斑、剥层、龟裂等缺陷。

1.1.3 按要求规范装好钉丝，并固定好钉盘。

1.1.4 准备好工作台并调整其高度及距离。

1.1.5 插上电源插头，启动电路开关，打开控制气阀踩踏脚开关，检查机器运程情况。

1.1.6 依工单要求领取印刷或模切半成品，并正确翻置于工作台上。

1.1.7 翻料时注意力度及方法，尽量控制折痕产生，严控纸板撞伤、断伤，注意保护身体各部位安全，一般三层箱每次50张，五层箱每次20-30张。

1.2 调机与试机1.2.1 依纸板楞别及时调整三层、五层、七层下模与刀架距离。

1.2.2 钉合时钉距均匀、位置准确，内销箱单钉钉距≤60mm，双钉距≤80mm，出口箱单钉距离≤55mm、双钉距离≤75mm，首尾钉到压线距离为13±7mm剪刀差大型箱≤4mm、小型箱≤3mm，纸箱成型方正，摇盖无断裂，里纸接舌处无破损。

1.2.3 扁丝成型完好、钉口无毛边、无叠钉、翘钉、不转脚钉，纸箱上不得有油污。

1.2.4 钉合后纸箱不得有明显压痕，杜绝破损现象产生，如发现上述现象就及时调整机器压力，及对纸箱进行涂水处理。

1.2.5 地面垫上废纸将成型好的纸箱整齐堆放于身边左侧。

1.2.6 对双拼钉合箱，就于机台下放置一废纸板以防翻动过程中触地弄脏或撞坏纸板。

1.3 运行1.3.1 在完成好上述过程中对成品首检并填写好首检记录。

.1.3.2 首检如发现不良品，及时跟现场品管及班长分说明原因，寻求解决办法。

1.4 停机1.4.1 离开钉箱机时，随手关闭电源及气阀。

1.4.2 在更换钉丝时，应关闭电源及气阀。

钉箱机使用手册 -内容目录1、前言———————————————————— 22、产品编号说明———————————————— 23、装箱清单—————————————————— 34、安装前的准备及注意事项——————————— 45、安装调试—————————————————— 46、人机界面操作说明—————————————— 57、故障及维修————————————————— 78、设备的保养及润滑—————————————— 89、质量承诺——————————————————— 81、前言感谢您选用荆州华力机械有限公司生产的产品。

HLDXJ-2000B?1型半自动钉箱机是我公司最近研制的一种产品，专门为纸箱厂设计，采用机头和送料双伺服驱动，高速机头。

具有钉距精确，打钉速度快，换型简单，劳动强度小等优点。

可提升纸箱产品的质量及产量，使生产管理者能更好地安排生产。

设备操作简单，无须专业人员，可节省人工成本。

2、产品编号说明, HLDXJ 2000 B 1主要配置自动化程度钉箱机尺寸华力钉箱机(1)主要配置:主要配置配置说明1 高速机头、机头伺服驱动、送料伺服驱动2 高速机头、机头伺服驱动、送料步进驱动3 高速机头、机头步进驱动、送料步进驱动4 普通机头、机头步进驱动、送料步进驱动(2)自动化程度:自动化程度说明B 半自动Q 全自动说明:半自动钉箱机采用高速机头，送料及机头均采用伺服驱动。

(3)最大钉箱尺寸:最大钉箱尺寸说明1600 1600mm2000 2000mm2400 2400mm3、装箱清单 1)半自动钉箱机一台;2)输出架一台;3)滚筒架一台;4)内六角扳手一套;5)手动气枪一把;6)气管若干;7)三相线2米;8)绕丝盘两个;9)脚踏台一个。

4、安装前的准备及注意事项, 客户自备外部电源(供电电压为交流380V)及足够长的电线(三相四线制)接到设备主电源接口。

, 如使用中央供压系统，请将气管(Φ8mm)牵引至设备处。

钉箱机安全操作规程标准范本操作规程编号：LX-FS-A33160 钉箱机安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑钉箱机安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、操作人员必须穿工服，扎好衣服下摆和衣角，束好袖口，禁止在衬衣口袋中装任何物品。

严禁穿拖鞋、佩戴悬挂性饰物上岗作业。

2、操作人员精神状态必须保持良好，严禁在疲劳过度、酒后或因病影响操作的情况下上岗作业。

3、检查机器各部位润滑状况是否良好，联接是否紧密，油路是否畅通，电路是否正常。

如发现异常，必须立即报请有关人员处理，严禁机器带故障运行。

4、清理机器周围的杂物，检查有无工具遗留在机器上，保证操作人员有充分的操作空间并消除安全隐患。

5、正常生产中注意手不要放置在机咀下，以防压伤。

6、做设备清洁保养，如清理机咀上的油污时，必须关闭电源。
