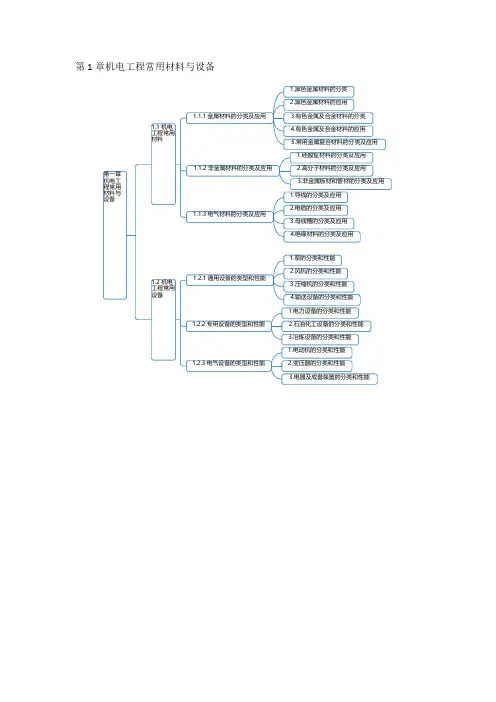

第1章机电工程常用材料与设备第一章机电工程常用材料与设备1.1机电工程常用材料1.1.1金属材料的分类及应用1.黑色金属材料的分类2.黑色金属材料的应用3.有色金属及合金材料的分类4.有色金属及合金材料的应用5.常用金属复合材料的分类及应用1.1.2非金属材料的分类及应用1.硅酸盐材料的分类及应用2.高分子材料的分类及应用3.非金属板材和管材的分类及应用1.1.3电气材料的分类及应用1.导线的分类及应用2.电缆的分类及应用3.母线槽的分类及应用4.绝缘材料的分类及应用1.2机电工程常用设备1.2.1通用设备的类型和性能1.泵的分类和性能2.风机的分类和性能3.压缩机的分类和性能4.输送设备的分类和性能1.2.2专用设备的类型和性能1.电力设备的分类和性能2.石油化工设备的分类和性能3.冶炼设备的分类和性能1.2.3电气设备的类型和性能1.电动机的分类和性能2.变压器的分类和性能3.电器及成套装置的分类和性能第2章机电工程专业技术第二章机电工程专业技术2.1工程测量技术2.1.1工程测量方法1.机电工程测量的作用和内容2.机电工程测量的特点3.机电工程测量的原则和要求4.机电工程测量的基本原理与方法2.1.2工程测量的实施与控制1.机电工程测量的程序2.机电工程中常见的工程测量3.水准测量法的技术要求4.施工过程控制测量技术要求2.1.3工程测量仪器的应用1.水准仪2.经纬仪3.全站仪4.其他测量仪器2.2起重技术2.2.1起重机械的分类与选用1.起重机械的分类、适用范围2.起重机选用的基本参数3.流动式起重机的选用2.2.2索吊具的分类与选用1.钢丝绳、吊索、吊具2.吊梁3.起重滑车4.卷扬机5.手拉葫芦6.液压泵站2.2.3吊装方法和吊装稳定性要求1.吊装方法2.吊装稳定性3.桅杆使用的要求与稳定性校核2.2.4吊装方案的编制与实施1.吊装方案的编制依据2.吊装方案的编制内容3.吊装方案实施2.3焊接技术2.3.1焊接设备和焊接材料的分类1.焊接设备2.焊接材料2.3.2焊接方法和焊接工艺1.焊接方法2.焊接工艺3.焊接工艺评定2.3.3焊接应力与焊接变形1.降低焊接应力的措施2.焊接变形的危害及预防焊接变形的措施2.3.4焊接质量检验1.焊接分项工程质量验收2.焊接检验方法3.焊前质量检验4.焊中质量检验5.焊后质量检验6.无损检测新技术7.其他检验第3章第1节建筑管道第3章第2节建筑电气第三章建筑机电工程施工技术3.1建筑给水排水与供暖工程施工技术3.1.1建筑给水排水与供暖的分部分项工程及施工程序1.建筑给水排水与供暖的分部分项工程2.建筑给水排水与供暖工程的施工程序3.1.2建筑排水管道施工技术 1.排水系统管道常用的管材和连接方式2.室内排水管道施工技术3.室外排水管道施工技术3.1.3建筑给水管道施工技术 1.给水系统管道常用的管材和连接方式2.室内给水管道施工技术要求3.建筑饮用水供应工程施工技术要求4.室外给水管网施工技术要求5.建筑中水及雨水利用工程施工技术要求3.1.4建筑供暖管道施工技术1.室内供暖管道施工技术要求2.室外供热管道施工技术要求3.1.5建筑给水排水与供暖设备安装技术1.设备施工条件2.设备安装技术要求3.1.6建筑给水排水与供暖系统调试和检测1.建筑给水系统试验要求2.建筑排水系统试验要求3.建筑供暖系统试验与调试第三章建筑机电工程施工技术3.2建筑电气工程施工技术3.2.1建筑电气的分部分项工程及施工程序1.建筑电气的分部分项工程2.建筑电气工程的施工程序3.2.2变配电施工技术1.变压器检查及安装2.配电柜(箱)、控制柜(箱)安装3.2.3供电干线和配电线路施1.母线槽施工技术要求2.梯架、托盘和槽盒施工技术3.导管施工技术要求4.室内电缆敷设5.导管内穿线和槽盒内导线敷设要求3.2.4电气照明施工技术1.照明配电箱安装技术要求2.灯具安装技术要求3.开关安装接线要求4.插座安装接线要求3.2.5电气动力设备安装技术1.动力配电箱(盘)、控制柜安装要求2.电动机安装要求3.电动机接线要求4.电气设备试验和试运行3.2.6建筑防雷与接地施工技术1.接地装置的敷设要求2.接地装置的搭接要求3.降低接地电阻值的施工要求4.接地模块的施工要求5.等电位联结要求6.建筑防雷工程的施工要求第3章第3节通风空调第三章建筑机电工程施工技术3.3通风与空调工程施工技术3.3.1通风与空调的分部分项工程及施工程序1.通风与空调的分部分项工程2.通风与空调的施工程序3.3.2通风与空调系统施工技术1.风管制作2.部件制作3.风管安装4.风管制作安装的检验与试验3.3.3通风与空调水系统施工技术1.水管道安装3.3.4通风与空调设备安装技术1.制冷机组及附属设备安装2.冷却塔安装5.风管绝热施工技术2.水系统阀部件安装3.制冷剂管道、管件安装4.水系统管道强度严密性试验及管道冲洗5.管道及支吊架防腐施工6.管道绝热施工7.金属保护壳的施工3.组合式空调机组、新风机组安装4.风机安装5.水泵安装6.风机盘管安装7.多联机系统室内机、室外机安装8.换热设备、集分水器等其他空调设备安装9.设备机房的工厂化预制与装配式施工技术3.3.5通风与空调系统的调试和检测3.3.6净化空调系统施工技术1.调试准备2.系统调试及检测1.净化空调系统的使用性质2.洁净度等级划分3.净化空调系统的施工技术4.净化空调系统的调试技术第3章第4节智能化系统工程第3章第5节电梯工程第三章建筑机电工程施工技术 3.5电梯工程安装技术3.5.1电梯的分部分项工程与安装验收规定1.电梯的分部分项工程2.电梯分类和组成3.自动扶梯的分类和组成4.电梯技术资料5.电梯准用程序3.5.2电梯设备安装技术1.电梯设备安装程序2.曳引式电梯安装3.液压电梯安装3.5.3自动扶梯安装技术1.自动扶梯(或自动人行道)安装程序2.自动扶梯(或自动人行道)安装3.自动扶梯(或自动人行道)整机验收第3章第6节消防工程第4章第1节机械设备安装第三章建筑机电工程施工技术3.6消防工程施工技术3.6.1消防系统的分部分项工程及施工程序1.消防系统的分部分项工程2.消防系统分类及其功能3.6.2消防工程施工技术要求1.消防给水及消火栓系统施工技术要求2.自动喷水灭火系统安装要求3.水喷雾灭火系统安装要求4.细水雾灭火系统安装要求5.固定消防炮灭火系统安装要求6.自动跟踪定位射流灭火系统安装要求7.气体灭火系统施工技术要求8.泡沫灭火系统施工技术要求9.干粉灭火系统施工技术要求10.防烟排烟系统施工技术要求11.火灾自动报警及消防联动设备的施工技术要求12.工业项目消防系统的技术要求3.6.3消防工程验收规定与实施1.消防工程验收的相关规定2.特殊建设工程消防验收条件和应提交的资料3.特殊建设工程消防验收的组织及验收程序4.施工过程中的消防验收5.其他建设工程的消防验收备案与抽查3.消防工程施工程序第四章工业机电工程安装技术4.1机械设备安装技术4.1.2机械设备安装程序与安装方法1.机械设备安装的一般程序2.机械设备安装的主要工序开箱检查、安装调整、设备固定与灌浆3.机械设备安装方法典型零部件的装配、地脚螺栓4.1.3机械设备安装要求与精度控制1.机械设备安装要求设备安装的基准线和基准点垫铁的设置要求2.机械设备安装精度控制影响设备安装精度的因素设备安装偏差方向的控制4.1.4机械设备试运行1.设备试运行步骤2.设备试运行前应完成的工作3.设备单机试运行要求4.单机试运行结束后应及时完成的工作4.1.1设备基础种类及验收1.工业安装工程中的土建工程2.设备基础的种类及应用3.设备基础施工质量验收要求设备基础位置、标高和几何尺寸的验收要求5.典型设备单机试运行要求风机、压缩机、泵、起重机、输送设备6.设备负荷试运行7.设备试运行的验收。
考点三电气材料的类型及应用| （一）电线2．绝缘导线＼伲以无泌寸坟•U/\.、UL/\.如人如七J_n.vvv, � I(1)阻燃电缆(2)耐火电缆l．电力电(3)氧化镁电缆I缆(4)分支电缆日一、导线1| （二）电缆(5)铝合金电缆Il．控制电用千电气控制系统和配电装置内，固定敷设缆的应用1芯线截面较小，通常在lOmm2以下，线芯多采用铜导体忆．控制电缆控制电按其绝缘层材质，分为聚乙烯、聚氯乙烯和橡胶2.的分类聚乙烯电性能为最好，也可应用千高频线路芯线有同心式绞合和对绞式(1)空气型母线槽(2)紧密型母线槽H三、母线槽十l．母线槽的分类(3)高强度母线槽(4)耐火型母线槽十2．母线槽选用1门四绝缘材料l按其物理状态分类(1)气体绝缘材料：有空气、氮气、二氧化硫和六氛化硫(SF6)等、. 11(2)液体绝缘材料：有变压器油、断路器油、电容器油、电缆油等往复泵活塞泵、柱塞泵（一）分类2．按工作原（1)容积式泵回转泵齿轮泵、螺杆泵和叶片泵一、泵1-———｀庄堕贮＼｀｀国三离心泵、轴流泵和旋涡泵-（二）性能流量、扬程、功率、效率、转速| |一幢30层(98m高）的高层建筑，其消防水泵的扬程应在130m以上离心式风机、轴流式风I （一）分类』2．按照气体在旋转叶轮内部流动方向二、风机1f 机、混流式风机I （二）性能11流量、动压、静压、功率、效率、转速、比转速考点一空气压缩机、氧气压缩机、氨压缩通用工程设备的分类和性能12．按照所压缩的气体不同机、天然气压缩机三、压缩机』（三已亘月·13．按照压容积式压缩机1往复式压缩机、回转式压缩机缩气体方式动力式压缩机轴流式压缩机、离心式压缩机和混流式压缩机| （二）性能1]容积、流量、吸气压力、排气压力、工作效率、噪声四、连续输送设备什（一）分类［具有挠性带式输送机、板式输送机、刮板式2按有无牵引件的输送机、提升机、架空索道牵引件［无挠性牵螺旋输送机、棍子输送机、振动输引件的送机、气力输送机检核是测量工作的灵魂门一、要求JI仪器检核、资料检核、计算检核、放样检核和验收检核l．安装基准线的设置不少千纵，横两条H二、原理（二）基准线测量2．安装标高基准点的设置相邻安装基准点高差应在0.5mm以内3．沉降观测点的设置二等水准测量H三、程序和方法（一）程序设置纵横中心线—设置标高基准点—设置沉降观测点—安装过程测量控制—实测记录且．测量内容h给水排水管道、各种介质管道、长输管道(1)中心定位：地面上已有建筑物，控制点。

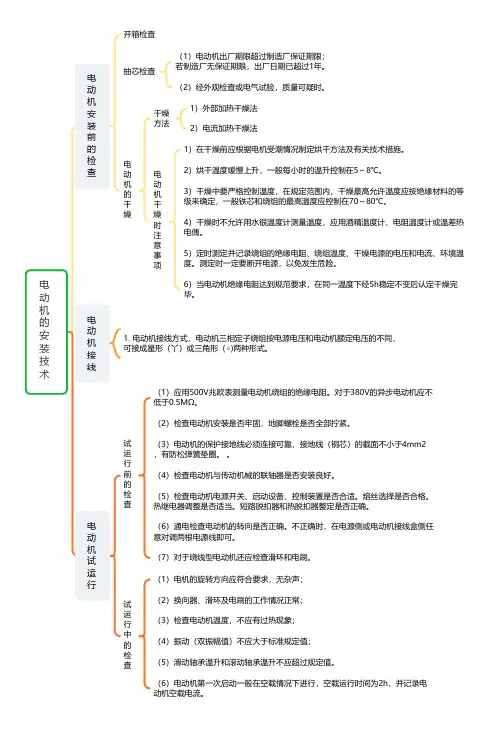

电动机的安装技术电动机安装前的检查开箱检查抽芯检查（1）电动机出厂期限超过制造厂保证期限；若制造厂无保证期限，出厂日期已超过1年。
（2）经外观检查或电气试验，质量可疑时。
电动机的干燥干燥方法1）外部加热干燥法2）电流加热干燥法电动机干燥时注意事项1）在干燥前应根据电机受潮情况制定烘干方法及有关技术措施。
2）烘干温度缓慢上升，一般每小时的温升控制在5～8℃。
3）干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般铁芯和绕组的最高温度应控制在70～80℃。
4）干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
5）定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。
测定时一定要断开电源，以免发生危险。
6）当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。
电动机接线1. 电动机接线方式，电动机三相定子绕组按电源电压和电动机额定电压的不同，可接成星形（丫）或三角形（△)两种形式。
电动机试运行试运行前的检查（1）应用500V兆欧表测量电动机绕组的绝缘电阻。
对于380V的异步电动机应不低于0.5MΩ。
（2）检查电动机安装是否牢固，地脚螺栓是否全部拧紧。
（3）电动机的保护接地线必须连接可靠，接地线（铜芯）的截面不小于4mm2，有防松弹簧垫圈。
。
（4）检查电动机与传动机械的联轴器是否安装良好。
（5）检查电动机电源开关、启动设备、控制装置是否合适。
熔丝选择是否合格。
热继电器调整是否适当。
短路脱扣器和热脱扣器整定是否正确。
（6）通电检查电动机的转向是否正确。
不正确时，在电源侧或电动机接线盒侧任意对调两根电源线即可。
（7）对于绕线型电动机还应检查滑环和电刷。
试运行中的检查（1）电机的旋转方向应符合要求，无杂声；（2）换向器、滑环及电刷的工作情况正常；（3）检查电动机温度，不应有过热现象；（4）振动（双振幅值）不应大于标准规定值；（5）滑动轴承温升和滚动轴承温升不应超过规定值。
机电工程专业技术-起重起重机械分类与选用要求分类轻小型千斤顶滑车起重葫芦卷扬机起重机桥架型(两个支撑点)梁式起重机、桥式起重机、门式、半门式起重机等。
臂架型（一个支撑点）门座起重机和半门座起重机、塔式、流动式、桅杆起重机、悬臂起重机等。
缆索型缆索起重机、门式缆索起重机。
常用起重机特点及适用范围流动式起重机特点范围广、机动性好、可以方便转移场地，场地要求高，台班费较高适用范围单件重量大的大，中型设备、构件的吊装，作业周期短塔式起重机特点吊装速度快，台班费低，起重量一般不大，需安拆适用范围某一范围内数量多。
单件重量较小的设备或构件吊装，作业周期长桅杆式起重机特点非标准起重机，结构简单，起重量大，对场地要求不高，成本低，效率不高适用范围某些特重，特高，场地受限的吊装作业基本参数吊装载荷Q（吊物+索具）的实际重量计算载荷Qj动荷载系数K ₁ = 1.1不均衡载荷系数(多机吊装时) K ₂ = 1.1~1.25吊装计算载荷 Qj = K ₁ X K ₂ X Q ( 分配到一台起重机的吊装载荷)额定起重量确定回转半径及提升高度后，起重机的安全起吊的重量(查表可知)额定起重量应大于计算载荷、双机抬吊时，单机载荷不得超过额定起重量的80%最大幅度在额定起重条件下的吊装回转半径最大起重高度(吊钩以下)H ＞ h ₁+h ₂+h ₃+h 4流动式起重机的选用使用特点汽车起重机较大机动性，行走速度快60km/h ，不能360°吊装，区域受限，对基础要求较高履带起重机对基础要求相对较低，可带载行走，行走速度慢，大吨位，会破坏公路，轮胎起重机专用底盘，行走靠轮胎，支撑靠支腿，较少用。
特性曲线起重能力随臂长、幅度的变化而变化的规律最大起重高度随臂长、幅度的变化而变化的规律作业范围图，起升高度——工作范围图载荷表，起重能力表选用步骤设备或构件位置，现场具体情况确定站车位置定幅度设备或构件就位高度、设备尺寸、吊索高度+站车位置(幅度)+起重特性曲线定臂长幅度+臂长+特性曲线表定额定起重量额定起重量＞计算载荷吊臂与设备、吊钩与设备的安全距离(横向(跟周围设施)≥500mm、纵向(跟地脚螺栓的距离)≥200mm)，若符合要求合格（两者同时满足）否则重选基础处理必须在水平坚硬地面上进行吊装，对吊装位置和行走路线进行处理测定地面耐压力满足要求，即可正常吊装不满足要求，则开挖回填夯实处理，处理后耐压力测试、复杂地基吊装须请专业人员对基础进行专门设计吊装前必须进行基础验收，并做好记录吊具种类与选用要求钢丝绳规格6 X 19直径较大，强度较高，柔性差缆风绳6 X 37介两者中间6 X 61钢丝最细，柔性好，强度较低跑绳和吊索（千斤绳、绳扣）吊索多吊点时，吊索与水平线的夹角不宜小于60°安全系数拖拉绳，≥3.5卷扬机走绳、系挂绳扣，≥ 5捆绑绳扣，≥ 6载人吊篮，≥ 1414个人，拖出去3个，卷挂5个，捆绑666滑轮组穿绕方法顺穿3门及以下花穿4~6门双跑头顺穿7门以上金三顺有7双石榴花鞋注意事项滑轮组动、定 （静 ）滑轮之间的最小距离不得小于1.5m 。
