霍尔传感器

霍尔传感器精度定义

霍尔传感器的精度通常是指其测量结果与真实值之间的接近程度。以下是一些常见的霍尔传感器精度定义方式：

1. 绝对精度：绝对精度是指霍尔传感器测量结果与真实值之间的差值。它以一定的单位表示，如伏特、安培或其他适合的单位。

2. 相对精度：相对精度是指霍尔传感器测量结果与真实值之间的差异相对于满量程范围的比例。它通常以百分比表示。

3. 线性精度：线性精度是指霍尔传感器在其测量范围内的测量结果与真实值之间的线性关系的接近程度。它表示传感器输出与输入之间的线性程度。

4. 重复性精度：重复性精度是指在相同条件下，多次测量同一量时，霍尔传感器测量结果之间的一致性程度。

5.

温度漂移：温度漂移是指霍尔传感器的精度随温度变化的程度。它表示传感器在不同温度下的测量结果与在标准温度下的测量结果之间的差异。

这些精度定义方式可以帮助评估霍尔传感器的性能，并根据具体应

用需求选择适合的传感器。在选择霍尔传感器时，还应考虑其他因素，如测量范围、灵敏度、响应时间等。

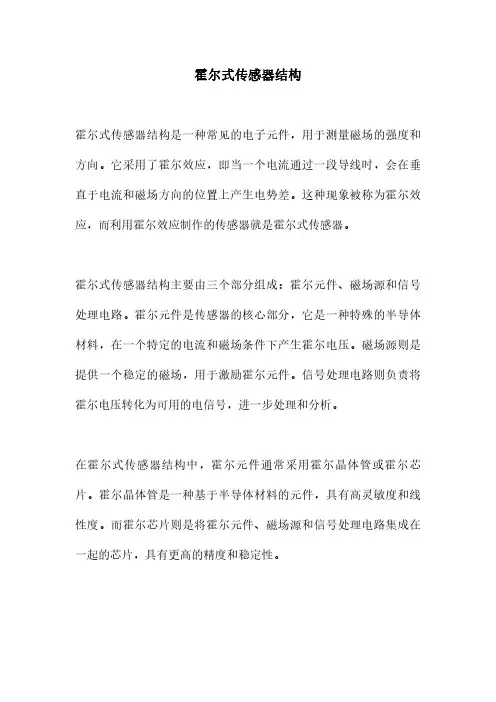

霍尔式传感器结构

霍尔式传感器结构是一种常见的电子元件，用于测量磁场的强度和

方向。它采用了霍尔效应，即当一个电流通过一段导线时，会在垂

直于电流和磁场方向的位置上产生电势差。这种现象被称为霍尔效

应，而利用霍尔效应制作的传感器就是霍尔式传感器。

霍尔式传感器结构主要由三个部分组成：霍尔元件、磁场源和信号

处理电路。霍尔元件是传感器的核心部分，它是一种特殊的半导体

材料，在一个特定的电流和磁场条件下产生霍尔电压。磁场源则是

提供一个稳定的磁场，用于激励霍尔元件。信号处理电路则负责将

霍尔电压转化为可用的电信号，进一步处理和分析。

在霍尔式传感器结构中，霍尔元件通常采用霍尔晶体管或霍尔芯

片。霍尔晶体管是一种基于半导体材料的元件，具有高灵敏度和线

性度。而霍尔芯片则是将霍尔元件、磁场源和信号处理电路集成在

一起的芯片，具有更高的精度和稳定性。磁场源可以是恒定的磁铁或电磁线圈。当磁场源靠近霍尔元件时，

它会产生一个磁场，使霍尔元件中的电子发生偏转，从而产生霍尔

电压。磁场源的强度和方向决定了霍尔电压的大小和极性。

信号处理电路将霍尔电压转化为可用的电信号。它通常包括放大

器、滤波器和AD转换器。放大器用于增强霍尔电压的幅度，以提高

传感器的灵敏度。滤波器则用于去除噪声和干扰信号，以保证输出

信号的稳定性和准确性。AD转换器将模拟信号转换为数字信号，方

便进一步处理和分析。

霍尔式传感器结构具有许多优点。首先，它具有高灵敏度和线性

度，能够精确测量磁场的强度和方向。其次，它对温度和湿度的变

化不敏感，适用于各种环境条件。此外，霍尔式传感器结构还具有

体积小、功耗低、响应速度快等特点，非常适合集成在微型设备和

电子产品中。

在实际应用中，霍尔式传感器结构被广泛应用于许多领域。例如，

它可以用于电机控制系统中，测量电机的转速和位置，实现闭环控

制。它还可以用于汽车行驶控制系统中，监测车辆的速度和方向，实现自动驾驶。此外，霍尔式传感器结构还可以应用于磁卡读写

器、磁浮列车、电子指南针等领域。

霍尔传感器的工作原理

霍尔传感器是一种常用的传感器，它能够通过检测磁场的变化来实现位置、速度和方向的测量。它的工作原理基于霍尔效应，即当导体中的电流通过时，如果该导体处于外部磁场中，就会产生一种电压差，这种电压差被称为霍尔电压。霍尔传感器利用这种原理来实现对磁场的检测和测量，从而实现对物体位置、速度和方向的感知。

霍尔传感器的工作原理可以简单地分为以下几个步骤，首先，当传感器处于外部磁场中时，磁场会对传感器内部的霍尔元件产生影响，导致霍尔元件两侧产生不同的电压。其次，这种电压差会被传感器内部的电路检测到，并转换为数字信号或模拟信号。最后，通过对这些信号进行处理，就可以得到所需的位置、速度和方向等信息。

在实际的应用中，霍尔传感器通常被用于测量旋转运动或线性运动的位置和速度。例如，它可以被安装在发动机上，实时监测发动机的转速和位置，从而实现对发动机工作状态的监控和控制。此外，霍尔传感器还可以被应用在电子设备、汽车、工业机械等领域，实现对物体位置和运动状态的测量和监测。

除了位置和速度的测量，霍尔传感器还可以被用于检测磁场的方向。在一些需要确定磁场方向的应用中，霍尔传感器可以通过检测磁场的方向来实现对物体方向的感知，例如在导航系统、磁力传感器等方面都有广泛的应用。

总之，霍尔传感器是一种基于霍尔效应工作的传感器，它能够通过检测磁场的变化来实现对位置、速度和方向的测量。在实际应用中，它具有测量精度高、响应速度快、使用寿命长等优点，因此在各种领域都有着广泛的应用前景。希望通过本文的介绍，读者对霍尔传感器的工作原理有了更深入的了解。

一，霍尔传感器(Hall Sensor)分类

单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关

二，霍尔传感器(Hall Sensor)工作原理

什么是霍尔传感器?

霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。

而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。

手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。主要运用在翻盖解锁、合盖锁定屏幕等功能当中。

玩具用双输出霍尔开关DH482

DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。
