matlab的plot函数用法

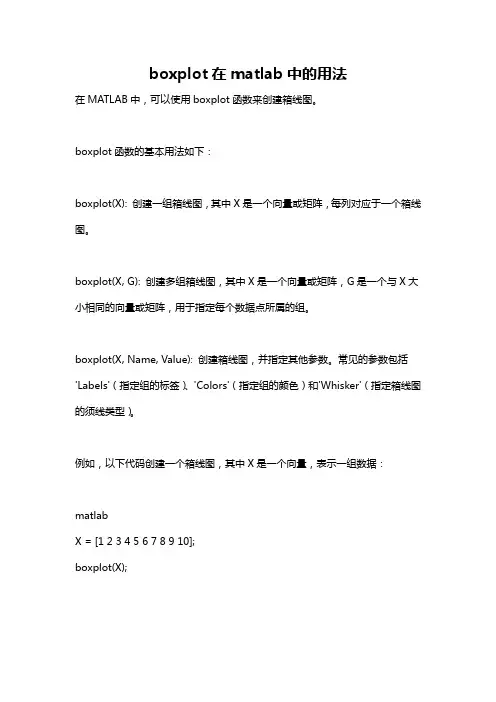

boxplot在matlab中的用法

在MATLAB中，可以使用boxplot函数来创建箱线图。

boxplot函数的基本用法如下：

boxplot(X): 创建一组箱线图，其中X是一个向量或矩阵，每列对应于一个箱线图。

boxplot(X, G): 创建多组箱线图，其中X是一个向量或矩阵，G是一个与X大小相同的向量或矩阵，用于指定每个数据点所属的组。

boxplot(X, Name, Value): 创建箱线图，并指定其他参数。常见的参数包括'Labels'（指定组的标签）、'Colors'（指定组的颜色）和'Whisker'（指定箱线图的须线类型）。

例如，以下代码创建一个箱线图，其中X是一个向量，表示一组数据：

matlab

X = [1 2 3 4 5 6 7 8 9 10];

boxplot(X);

以下代码创建多组箱线图，其中X是一个矩阵，每列对应于一组数据，G是一个与X大小相同的矩阵，用于指定每个数据点所属的组：

matlab

X = [1 2 3 4 5 6 7 8 9 10;

2 4 6 8 10 12 14 16 18 20];

G = [1 1 1 1 1 2 2 2 2 2];

boxplot(X, G);

可以通过设置其他参数来进一步自定义箱线图的外观，例如：

matlab

boxplot(X, 'Labels', {'Group A', 'Group B'}, 'Colors', {'r', 'b'}, 'Whisker', 1.5);

这将创建一个有标签的箱线图，每个组的颜色分别为红色和蓝色，须线类型为1.5倍的箱线长度。

matlab plot 参数

Matlab是一种十分强大的数据计算和可视化工具。在Matlab中，plot是一种基本的画图函数，可以用于绘制二维的函数图像、数据图、曲线等等。在使用plot函数时，需要设置一些参数来控制图像的样式、颜色、线型等等，因此本文将围绕“matlab plot 参数”这一主题展开。

Step 1: 颜色参数

在Matlab中，可以使用plot函数的第三个参数来指定曲线的颜色。此参数可以是字符串、颜色名称、RGB三元组等。例如：

plot(x, y, 'r') %将曲线绘制为红色

plot(x, y, 'g--') %将曲线绘制为绿色的虚线

除了前面的'r'和'g--'之外，Matlab还提供了各种固定的颜色名称，如'blue'、'red'、'green'等等。此外，也可以使用RGB三元组来指定颜色，如'[0.5 0.5 0.5]'表示灰色，'[1 0 1]'表示紫色。

Step 2: 线型参数

在Matlab中，plot函数的第二个参数可以指定曲线的线型。常见的线型有实线、虚线、点线、点虚线等，可以通过字符串来指定具体的线型。例如：

plot(x, y, '-') %将曲线绘制为实线

plot(x, y, '--') %将曲线绘制为虚线

plot(x, y, ':') %将曲线绘制为点线

plot(x, y, '-.') %将曲线绘制为点虚线

不仅如此，Matlab还提供了更加丰富的线型选项，如破折号加点、三角形标记等，都可以通过字符串来指定。例如：

plot(x, y, '-.*') %将曲线绘制为点虚线加点的形式

plot(x, y, '^:') %将曲线绘制为带有三角形标记的点线

Step 3: 标记参数

除了颜色和线型之外，Matlab的plot函数还支持一些标记参数，可以在曲线上标记出数据点的位置。此参数可以是字符串、标记名称、标记符号等。例如：

matlab中plot绘制函数

Matlab中的plot函数是一种强大的绘图工具，可以用于绘制各种类型的图形，如折线图、散点图、柱状图等。它不仅可以用于数据可视化，还可以用于函数的可视化展示。

在Matlab中，使用plot函数绘制函数图形非常简单。首先，我们需要定义一个自变量的范围，然后计算出对应的因变量的值，最后使用plot函数将这些点连接起来。

例如，我们想要绘制一个简单的函数y = x^2，其中x的范围是-10到10。我们可以按照以下步骤进行绘制：

1. 定义自变量x的范围：

x = -10:0.1:10;

这里的-10表示起始值，0.1表示步长，10表示结束值。这样定义的x将包含从-10到10的所有数，步长为0.1。

2. 计算因变量y的值：

y = x.^2;

这里的.^表示对x中的每个元素进行平方运算。

3. 使用plot函数绘制函数图形：

plot(x, y); 这里的x是自变量的值，y是因变量的值。plot函数会将这些点连接起来，形成一条折线。

运行以上代码，我们就可以得到一个y = x^2的函数图形。如果我们想要添加标题、坐标轴标签等，可以使用Matlab提供的其他函数来实现。

除了绘制简单的函数图形，plot函数还可以用于绘制多个函数图形、添加图例、设置线条样式等。例如，我们可以同时绘制y = x和y = x^2两个函数的图形，并添加图例：

1. 定义自变量x的范围：

x = -10:0.1:10;

2. 计算因变量y1和y2的值：

y1 = x;

y2 = x.^2;

3. 使用plot函数绘制函数图形：

plot(x, y1, 'r-', x, y2, 'b--');

这里的'r-'表示红色实线，'b--'表示蓝色虚线。plot函数会将这些点连接起来，形成两条折线。

4. 添加图例：

legend('y = x', 'y = x^2'); 这里的'y = x'和'y = x^2'分别对应两条折线的标签。

seriallink plot用法 -回复

Seriallink是MATLAB中的一个工具箱，用于建模、分析和控制机器人。它提供了许多函数和方法来处理机器人的运动学、逆运动学、动力学和控制问题。其中一个常用的函数是plot函数，可以用来可视化机器人的位姿、关节状态和轨迹。在本文中，我们将逐步介绍Seriallink的plot函数的用法和示例。

首先，让我们了解一下Seriallink的plot函数的基本语法。它的基本形式如下：

matlab

plot(robot, config)

其中，`robot`是Seriallink对象，代表机器人模型，而`config`是一个关节状态向量，用于确定机器人的关节角度。

接下来，我们将详细解释plot函数的参数和用法。首先是`robot`参数。在使用plot函数之前，我们需要先创建一个Seriallink对象，用于表示机器人模型。创建Seriallink对象的方法有很多种，最常用的方法是使用机器人的DH参数创建。例如，假设我们有一个具有3个自由度的机器人，其DH参数为：

matlab

a = [0, 0.4, 0.3];

alpha = [0, pi/2, 0];

d = [0.2, 0, 0];

theta = [0, 0, 0];

我们可以使用下面的代码来创建Seriallink对象：

matlab

robot = SerialLink([theta', d', a', alpha']);

这样，我们就得到了一个名为`robot`的Seriallink对象。

接下来是`config`参数。`config`是一个关节状态向量，用于确定机器人的关节角度。关节状态向量的维度需要和机器人的自由度一致。例如，对于3个自由度的机器人，关节状态向量就是一个3维的向量。例如，假设我们要将机器人的三个关节都设为90度，可以使用下面的代码：

matlab config = [pi/2, pi/2, pi/2];
