建设工地硬地化、洗车槽、冲洗设备、沉淀池、工地施工现场照片及设置要求

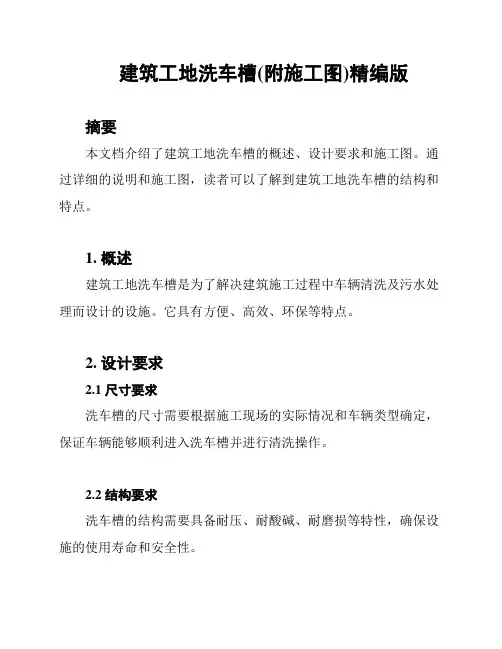

建筑工地洗车槽(附施工图)精编版
摘要
本文档介绍了建筑工地洗车槽的概述、设计要求和施工图。

通过详细的说明和施工图，读者可以了解到建筑工地洗车槽的结构和特点。

1. 概述
建筑工地洗车槽是为了解决建筑施工过程中车辆清洗及污水处理而设计的设施。

它具有方便、高效、环保等特点。

2. 设计要求
2.1 尺寸要求
洗车槽的尺寸需要根据施工现场的实际情况和车辆类型确定，保证车辆能够顺利进入洗车槽并进行清洗操作。

2.2 结构要求
洗车槽的结构需要具备耐压、耐酸碱、耐磨损等特性，确保设施的使用寿命和安全性。

2.3 排水系统
洗车槽的排水系统需要能够处理洗车过程中产生的污水，确保污水达到环保标准排放。

2.4 材料选择
洗车槽的主体材料需要选用高强度、耐腐蚀的材料，以适应恶劣环境下的使用。

3. 施工图
(在此处插入施工图，并对其进行详细的标注和说明。

)
4. 结论
建筑工地洗车槽是建筑施工中重要的设施之一，具有很大的实际意义。

本文档通过详细的说明和施工图对洗车槽进行了全面而精准的描述，有助于工程师设计和施工人员实施洗车槽。

同时，在设计和施工过程中需要遵守相关的法律和环保要求，确保洗车槽的安全和环保性能。

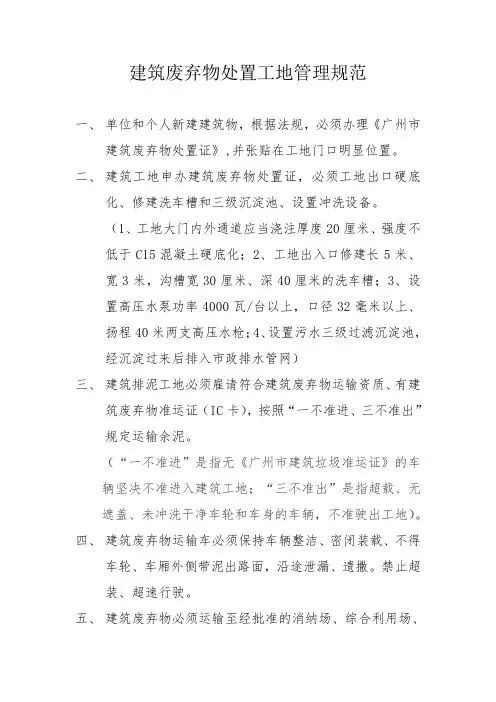

建筑废弃物处置工地管理规范
一、单位和个人新建建筑物，根据法规，必须办理《广州市
建筑废弃物处置证》,并张贴在工地门口明显位置。

二、建筑工地申办建筑废弃物处置证，必须工地出口硬底
化、修建洗车槽和三级沉淀池、设置冲洗设备。

（1、工地大门内外通道应当浇注厚度20厘米、强度不
低于C15混凝土硬底化；2、工地出入口修建长5米、
宽3米，沟槽宽30厘米、深40厘米的洗车槽；3、设
置高压水泵功率4000瓦/台以上，口径32毫米以上、
扬程40米两支高压水枪；4、设置污水三级过滤沉淀池，经沉淀过来后排入市政排水管网）
三、建筑排泥工地必须雇请符合建筑废弃物运输资质、有建
筑废弃物准运证（IC卡），按照“一不准进、三不准出”
规定运输余泥。

（“一不准进”是指无《广州市建筑垃圾准运证》的车辆坚决不准进入建筑工地；“三不准出”是指超载、无遮盖、未冲洗干净车轮和车身的车辆，不准驶出工地）。

四、建筑废弃物运输车必须保持车辆整洁、密闭装载、不得
车轮、车厢外侧带泥出路面，沿途泄漏、遗撒。

禁止超
装、超速行驶。

五、建筑废弃物必须运输至经批准的消纳场、综合利用场、
建筑废弃物水运码头消纳建筑废弃物。

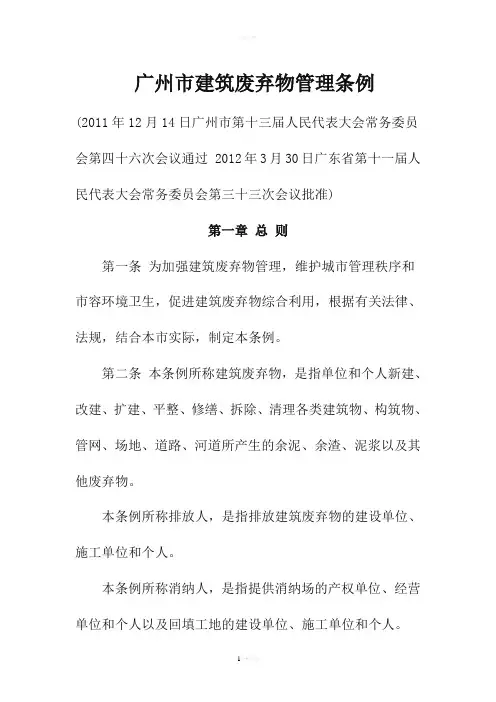

广州市建筑废弃物管理条例(2011年12月14日广州市第十三届人民代表大会常务委员会第四十六次会议通过 2012年3月30日广东省第十一届人民代表大会常务委员会第三十三次会议批准)第一章总则第一条为加强建筑废弃物管理，维护城市管理秩序和市容环境卫生，促进建筑废弃物综合利用，根据有关法律、法规，结合本市实际，制定本条例。

第二条本条例所称建筑废弃物，是指单位和个人新建、改建、扩建、平整、修缮、拆除、清理各类建筑物、构筑物、管网、场地、道路、河道所产生的余泥、余渣、泥浆以及其他废弃物。

本条例所称排放人，是指排放建筑废弃物的建设单位、施工单位和个人。

本条例所称消纳人，是指提供消纳场的产权单位、经营单位和个人以及回填工地的建设单位、施工单位和个人。

第三条本条例适用于本市行政区域内建筑废弃物的排放、收集、运输、消纳、综合利用等活动。

第四条市人民政府应当将建筑废弃物消纳场的建设纳入城乡总体规划、土地利用规划和固体废物污染防治等规划，并组织实施。

市、区、县级市人民政府应当将建筑废弃物管理经费纳入财政预算。

第五条市城市管理行政主管部门负责本市行政区域内建筑废弃物的管理工作，组织实施本条例。

区、县级市城市管理行政主管部门负责本行政区域内建筑废弃物的管理工作。

市、区、县级市建筑废弃物管理机构在同级城市管理行政主管部门的领导下，按照规定的权限具体负责建筑废弃物排放、收集、运输、消纳、综合利用等活动的管理工作。

镇人民政府、街道办事处负责指导、监督、检查本辖区内居民住宅装饰装修废弃物处置活动。

国土房管、环境保护、城乡建设、城乡规划、质量技术监督、公安、交通、海事、港口、水务、林业园林等行政管理部门和城市管理综合执法机关按照各自职责协助实施本条例。

第六条建筑废弃物处置应当遵循减量化、资源化、无害化的原则。

第七条排放建筑废弃物的收费标准，由市物价行政管理部门依据国家和省的有关规定制定。

建筑废弃物排放费专项用于建筑废弃物消纳场建设、综合利用项目扶持、综合利用产品的推广应用、居民住宅装饰装修废弃物管理和洒漏污染清理等工作。

附件4建设工地硬地化、洗车槽、冲洗设备及沉淀池设置要求一、施工现场大门内外通道应当浇厚度不小于20厘米，强度不低于C15的混凝土进行硬底化。

二、工地内车辆出入口应当设置用混凝土挠捣的由宽30厘米、深40厘米沟槽围成宽3米、长5米的矩形洗车场地。

三、施工现场应设置高压冲洗水设备。

工地内洗车槽外侧应当设置管道泵（或潜水泵）和两支高压冲洗水枪。

管道泵功率4000瓦以上（或扬程应40米以上），潜水泵功率3000瓦以上（或扬程应40米以上），高压冲洗水枪应设置内口径32毫米以上的胶管，水枪钢管内口径20-25毫米，机动车辆必须在工地内冲洗干净方可行驶出工地。

四、工地内洗车槽外侧应当设置三级过滤沉淀池，工程施工产生的泥水应经沉淀过滤后，再利用冲洗车辆或者排入市政排水管网。

备注：设置要求详见范本。

建设工地硬地化、洗车槽、冲洗设备、沉淀池及工地施工现场照片(范本)建设单位：**公司施工单位：**公司工程名称：广州市轨道交通**号线工程【施工*标】（**站，**站-**站区间）拍摄注意事项：1.照片须显示有拍照日期；2.拍摄六张照片，分别显示：建设工地出口硬地化、洗车槽及两支高压冲洗水枪、洗车槽（近图）、管道泵（或潜水泵）、排水沟、沉淀池、工地施工现场；3.尽量拍到工地周边参照物(如建筑物、构筑物、景点等)；4.建设工地出入口硬地化照片须拍到工地大门；5.拍摄高压冲洗水枪及洗车槽照片，须两名工作人员分别持水枪对洗车槽地面冲洗，照片可清晰显示出水量及水压。

图片1：建设工地出口硬地化图片2：洗车槽及两支高压冲洗水枪图片3：洗车槽图片4：管道泵（或潜水泵）图片5：排水沟、沉淀池图片6：工地施工现场。

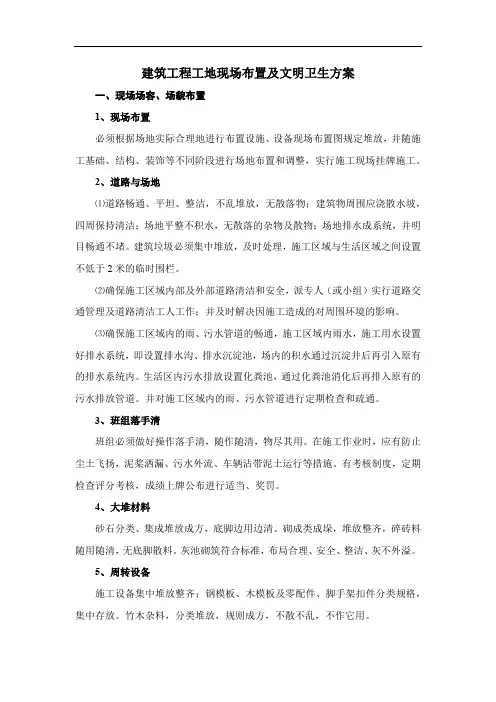

建筑工程工地现场布置及文明卫生方案一、现场场容、场貌布置1、现场布置必须根据场地实际合理地进行布置设施、设备现场布置图规定堆放，并随施工基础、结构、装饰等不同阶段进行场地布置和调整，实行施工现场挂牌施工。

2、道路与场地⑴道路畅通、平坦、整洁，不乱堆放，无散落物；建筑物周围应浇散水坡，四周保持清洁；场地平整不积水，无散落的杂物及散物；场地排水成系统，并明目畅通不堵。

建筑垃圾必须集中堆放，及时处理，施工区域与生活区域之间设置不低于2米的临时围栏。

⑵确保施工区域内部及外部道路清洁和安全，派专人（或小组）实行道路交通管理及道路清洁工人工作；并及时解决因施工造成的对周围环境的影响。

⑶确保施工区域内的雨、污水管道的畅通，施工区域内雨水，施工用水设置好排水系统，即设置排水沟、排水沉淀池，场内的积水通过沉淀井后再引入原有的排水系统内。

生活区内污水排放设置化粪池，通过化粪池消化后再排入原有的污水排放管道。

并对施工区域内的雨、污水管道进行定期检查和疏通。

3、班组落手清班组必须做好操作落手清，随作随清，物尽其用。

在施工作业时，应有防止尘土飞扬，泥桨洒漏、污水外流、车辆沾带泥土运行等措施。

有考核制度，定期检查评分考核，成绩上牌公布进行适当、奖罚。

4、大堆材料砂石分类、集成堆放成方，底脚边用边清。

砌成类成垛，堆放整齐，碎砖料随用随清，无底脚散料。

灰池砌筑符合标准，布局合理、安全、整洁、灰不外溢。

5、周转设备施工设备集中堆放整齐；钢模板、木模板及零配件、脚手架扣件分类规格，集中存放。

竹木杂料，分类堆放，规则成方，不散不乱，不作它用。

6、水泥库袋装分清标号出厂日期，堆放整齐，目能成数，有制度，有规定，专人管理，限额发放，分类插牌，记载齐全而正确，牌物帐相符。

库容整洁，无“上漏下渗”。

7、构配件及特殊材料钢材、成型钢筋，分类集中堆放，整齐成线；木门框扇，木制品分别按规格堆放整齐，木制品防雨、防潮、防火，埋件铁件分类集中，分格不乱，堆族整齐。

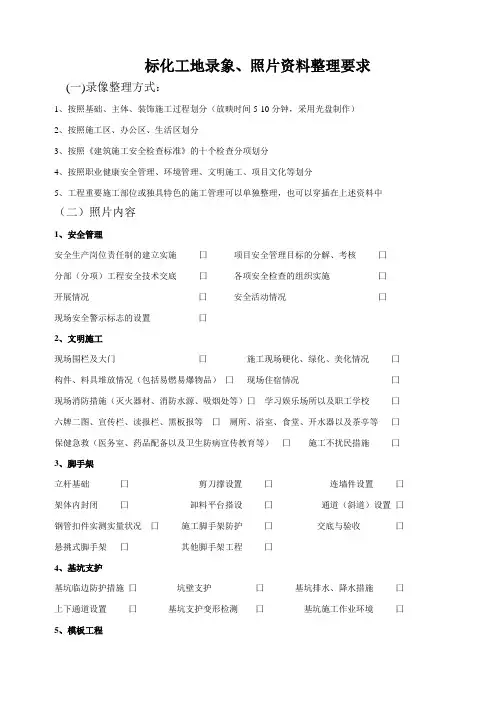

标化工地录象、照片资料整理要求(一)录像整理方式：1、按照基础、主体、装饰施工过程划分（放映时间5-10分钟，采用光盘制作）2、按照施工区、办公区、生活区划分3、按照《建筑施工安全检查标准》的十个检查分项划分4、按照职业健康安全管理、环境管理、文明施工、项目文化等划分5、工程重要施工部位或独具特色的施工管理可以单独整理，也可以穿插在上述资料中（二）照片内容1、安全管理安全生产岗位责任制的建立实施囗项目安全管理目标的分解、考核囗分部（分项）工程安全技术交底囗各项安全检查的组织实施囗开展情况囗安全活动情况囗现场安全警示标志的设置囗2、文明施工现场围栏及大门囗施工现场硬化、绿化、美化情况囗构件、料具堆放情况（包括易燃易爆物品）囗现场住宿情况囗现场消防措施（灭火器材、消防水源、吸烟处等）囗学习娱乐场所以及职工学校囗六牌二图、宣传栏、读报栏、黑板报等囗厕所、浴室、食堂、开水器以及茶亭等囗保健急救（医务室、药品配备以及卫生防病宣传教育等）囗施工不扰民措施囗3、脚手架立杆基础囗剪刀撑设置囗连墙件设置囗架体内封闭囗卸料平台搭设囗通道（斜道）设置囗钢管扣件实测实量状况囗施工脚手架防护囗交底与验收囗悬挑式脚手架囗其他脚手架工程囗4、基坑支护基坑临边防护措施囗坑壁支护囗基坑排水、降水措施囗上下通道设置囗基坑支护变形检测囗基坑施工作业环境囗5、模板工程支撑系统（立杆间距、纵向剪刀撑、水平剪刀撑等）囗模板存放囗力矩板手检测实况等囗交底与验收囗其他模板工程施工囗6、三宝、四口及临边防护三宝佩带或使用情况囗楼梯口、电梯口防护囗预留洞口、坑井防护囗通道口防护囗阳台、楼板、屋面等临边防护囗7、施工用电外电防护措施囗接地接零保护措施囗总配电箱、分电箱、开关箱配置囗安全电压使用囗配电线路囗自备发电机设备囗8、物料提升机架体囗限位保险装置囗架体稳定措施囗楼层卸料平台防护囗卷扬机操作棚囗传动系统囗避雷装置囗安装验收囗9、外用电梯安全装置囗安全防护囗安装验收囗架体稳定措施囗联络信号囗避雷装置囗10、塔吊力矩限制器囗保险装置囗附墙装置囗塔吊指挥囗避雷装置囗安装验收囗11、起重吊装起重机械囗钢丝绳与地锚囗吊物吊点囗司机指挥囗警戒囗12、施工机具施工机具的安全装置囗施工机具防雨措施囗施工机具的检查验收囗气瓶的使用与存放囗宁波建工集团工程建设有限公司第四分公司。

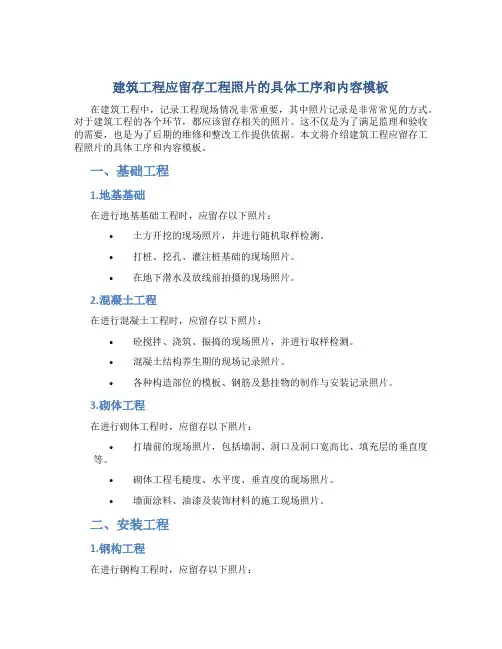

建筑工程应留存工程照片的具体工序和内容模板在建筑工程中，记录工程现场情况非常重要，其中照片记录是非常常见的方式。

对于建筑工程的各个环节，都应该留存相关的照片。

这不仅是为了满足监理和验收的需要，也是为了后期的维修和整改工作提供依据。

本文将介绍建筑工程应留存工程照片的具体工序和内容模板。

一、基础工程1.地基基础在进行地基基础工程时，应留存以下照片：•土方开挖的现场照片，并进行随机取样检测。

•打桩、挖孔、灌注桩基础的现场照片。

•在地下潜水及放线前拍摄的现场照片。

2.混凝土工程在进行混凝土工程时，应留存以下照片：•砼搅拌、浇筑、振捣的现场照片，并进行取样检测。

•混凝土结构养生期的现场记录照片。

•各种构造部位的模板、钢筋及悬挂物的制作与安装记录照片。

3.砌体工程在进行砌体工程时，应留存以下照片：•打墙前的现场照片，包括墙洞、洞口及洞口宽高比、填充层的垂直度等。

•砌体工程毛糙度、水平度、垂直度的现场照片。

•墙面涂料、油漆及装饰材料的施工现场照片。

二、安装工程1.钢构工程在进行钢构工程时，应留存以下照片：•钢材进场前的照片记录与核对证明。

•钢结构吊装、放置、拼装的现场照片。

•焊缝前处理的清理、去毛刺、除锈照片记录。

2.机电工程在进行机电工程时，应留存以下照片：•各种电缆、线束及元器件进场核对记录照片。

•单元设备的安装位置、支架的焊接位置、点位的标定和确认照片。

•各种管道的接口和接头焊接位置、支架的制作及安装照片。

三、竣工验收1.水电气工程在进行水电气工程的竣工验收时，应留存以下照片：•室内管道的延伸、连接的现场照片。

•集合总电器柜、接触器、变压器等的现场照片。

•车库、地下室排水、排气设施的现场照片。

2.质量验收在进行质量验收时，应留存以下照片：•砼结构与砌体结构的检查验收，包括墙体尺寸、钢筋尺寸、断面形状的现场照片。

•抹灰、涂料和装饰面层质量验收的现场照片。

•排水、排风、管道等各项顶管质量检测证书的照片记录。

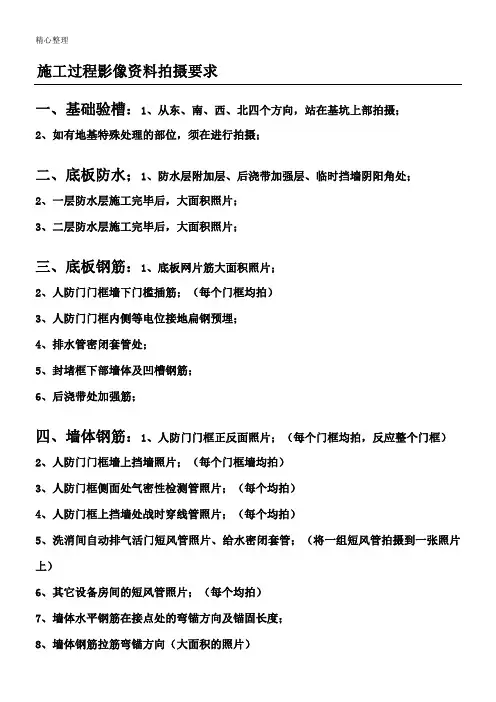

施工过程影像资料拍摄要求一、基础验槽：1、从东、南、西、北四个方向，站在基坑上部拍摄；2、如有地基特殊处理的部位，须在进行拍摄；二、底板防水；1、防水层附加层、后浇带加强层、临时挡墙阴阳角处；2、一层防水层施工完毕后，大面积照片；3、二层防水层施工完毕后，大面积照片；三、底板钢筋：1、底板网片筋大面积照片；2、人防门门框墙下门槛插筋；（每个门框均拍）3、人防门门框内侧等电位接地扁钢预埋；4、排水管密闭套管处；5、封堵框下部墙体及凹槽钢筋；6、后浇带处加强筋；四、墙体钢筋：1、人防门门框正反面照片；（每个门框均拍，反应整个门框）2、人防门门框墙上挡墙照片；（每个门框墙均拍）3、人防门框侧面处气密性检测管照片；（每个均拍）4、人防门框上挡墙处战时穿线管照片；（每个均拍）5、洗消间自动排气活门短风管照片、给水密闭套管；（将一组短风管拍摄到一张照片上）6、其它设备房间的短风管照片；（每个均拍）7、墙体水平钢筋在接点处的弯锚方向及锚固长度；8、墙体钢筋拉筋弯锚方向（大面积的照片）9、人防门门框内侧等电位接地扁钢焊接照片；10、呼叫按钮预埋照片；（人员掩蔽部工程）11、滤毒室短风管、压差测量管、放射性取样管等预埋照片；五、顶板钢筋；1、顶板网片筋大面积照片；2、顶板主次梁交接处箍筋照片；（不少于5组）3、从顶板看到密闭墙、临空墙、单元隔墙等内部照片；（每个均拍）4、顶板板面负筋锚入外墙暗梁处锚固长度；（长距离拍摄）5、从顶板看到密闭墙、临空墙、单元隔墙等锚入顶板锚固长度；（每个均拍）6、后浇带处加强筋；7、人防门吊钩预埋照片；8、密闭接线盒、过线盒预埋照片；六、墙体防水：1、基层处理照片；2、防水层附加层、后浇带加强层、大放脚处阴阳角照片；3、一层防水层施工完毕后，大面积照片；4、二层防水层施工完毕后，大面积照片；七、顶板防水：1、基层处理照片；2、防水层附加层、后浇带加强层、阴阳角照片；3、一层防水层施工完毕后，大面积照片；4、二层防水层施工完毕后，大面积照片；5、闭水试验照片；6、闭水试验放水照片；。

现场安全文明施工规范要求一、施工现场管理标准要求：1、施工现场大门严格执行集团CIS形象设计，围挡不低于2.5米，整齐、美观。

2、现场大门设置洗车池，主要道路进行硬化处理，做到不扬尘，不积水，不得出现塌陷。

3、现场设置两图、两牌、四板及宣传栏、曝光台等。

3、施工现场材料分类码放整齐，不得超高，设标识牌。

4、现场建立垃圾分拣站，并定期清运，做到不遗撒。

二、安全防护标准要求1、沟、坑、槽防护标准(1) 开挖沟、坑、槽深度超过1.5米，应根据土质和深度情况进行放坡或加可靠支撑，并设爬梯，深度超过5米时，必须设置马道，坡度不小于1：3。

(2) 深度超过1.5米的沟、坑、槽四周要搭设高度不低于1.2米的防护栏杆，内挂密目安全网，栏杆刷红白间隔漆，距基坑不得小于0.5米，边坡四周1米以内严禁堆放各种机具和材料。

(3) 危险处和通道处及行人过路处，必须采取有效的防护措施，防止人员坠落，夜间设置红色标志灯。

(4) 基坑周边必须设置良好的排水措施。

2、“四口，五临边”防护标准(1) 1.5米×1.5米以下的孔洞，用坚实的盖板盖住，有防止移动、移位措施，1.5米×1.5米以上的孔洞，四周搭设不低于1.2米防护栏杆，中间支挂水平安全网。

结构施工中伸缩缝和后浇带处也要加固定盖板防护。

(2) “五临边”是指深度超过2米的沟、坑、槽的周边；在施工程无外脚手架的屋面（作业面）和框架结构楼层的周边；井子架、龙门架、外用电梯和脚手架与建筑物的通道、上下跑道和斜侧道的两边；尚未安装栏板、栏杆的阳台、料台、挑平台的周边；在施工程的楼梯口的梯段边等。

“五临边”应搭设高度不低于1.2米的防护栏杆，内挂密目安全网。

3、电梯井防护标准(1) 电梯井口必须设置高度不低于1.5米的金属防护门，电梯井首层必须搭设双层水平安全网，每隔四层（10米）设一道水平安全网。

(2) 电梯井和管道井严禁作为垂直运输通道和垃圾通道。

4、出入口防护标准在建工程出入口必须搭设宽于出入通道两侧的双层防护棚，棚顶应铺不小于5cm厚的脚手板，通道两侧用密目网封闭，多层建筑防护棚长度不小于3米，高层不小于6米，高度不低于3米。

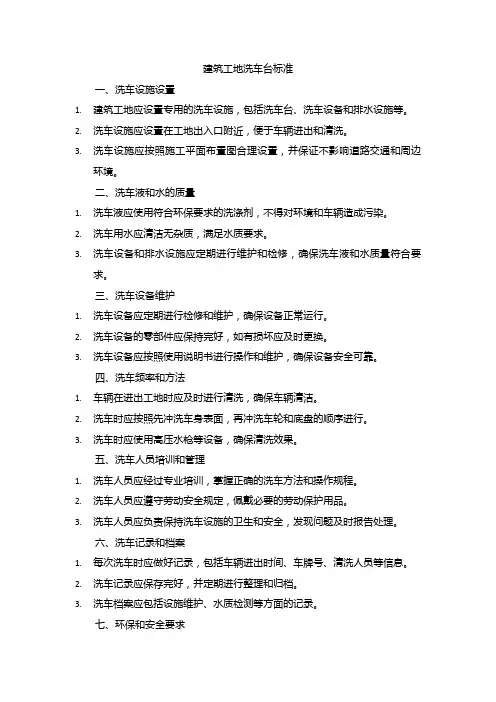

建筑工地洗车台标准一、洗车设施设置1.建筑工地应设置专用的洗车设施，包括洗车台、洗车设备和排水设施等。

2.洗车设施应设置在工地出入口附近，便于车辆进出和清洗。

3.洗车设施应按照施工平面布置图合理设置，并保证不影响道路交通和周边环境。

二、洗车液和水的质量1.洗车液应使用符合环保要求的洗涤剂，不得对环境和车辆造成污染。

2.洗车用水应清洁无杂质，满足水质要求。

3.洗车设备和排水设施应定期进行维护和检修，确保洗车液和水质量符合要求。

三、洗车设备维护1.洗车设备应定期进行检修和维护，确保设备正常运行。

2.洗车设备的零部件应保持完好，如有损坏应及时更换。

3.洗车设备应按照使用说明书进行操作和维护，确保设备安全可靠。

四、洗车频率和方法1.车辆在进出工地时应及时进行清洗，确保车辆清洁。

2.洗车时应按照先冲洗车身表面，再冲洗车轮和底盘的顺序进行。

3.洗车时应使用高压水枪等设备，确保清洗效果。

五、洗车人员培训和管理1.洗车人员应经过专业培训，掌握正确的洗车方法和操作规程。

2.洗车人员应遵守劳动安全规定，佩戴必要的劳动保护用品。

3.洗车人员应负责保持洗车设施的卫生和安全，发现问题及时报告处理。

六、洗车记录和档案1.每次洗车时应做好记录，包括车辆进出时间、车牌号、清洗人员等信息。

2.洗车记录应保存完好，并定期进行整理和归档。

3.洗车档案应包括设施维护、水质检测等方面的记录。

七、环保和安全要求1.洗车设施应采用环保设计，减少水资源的浪费和污染。

2.洗车过程中应避免出现污水横流、噪声扰民等问题，确保周边环境不受影响。

3.洗车设备和设施应符合安全要求，确保操作安全可靠。

4.洗车人员应遵守环保和安全规定，发现问题及时报告处理。

八、应急预案和演练1.针对可能出现的突发情况，应制定应急预案，明确应急处置措施和责任人。

2.应定期进行应急演练，提高应急处置能力，确保在突发情况下能够迅速响应。
