高压电缆分支箱技术规范书1、概述：EY.DFW□-12型户外高压电缆分接箱是额定电压12kV,额定电流630A及以下的户外高压电器设备，广泛用于电力电缆的联接和分支。

2、适用场所：本产品广泛应用于10kV及以下的电力系统中作电缆的联接和分支。

其联接方式简单、灵活方便、安全可靠。

箱体为不锈钢结构，坚固耐用。

带电部分为全绝缘、全密封结构。

如采用防洪可触摸型电缆头，还可以耐洪水侵泡，极大地提高了供电可靠性。

该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。

特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。

提高供电可靠性。

3、正常使用条件：3.1 海拔高度 2000 m3.2 最高环境温度 + 55 ℃3.3 最低环境温度 -40 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。

安全系数≥1.67。

3.10 系统额定频率： 50Hz3.11 安装位置户外4、型号含义：5、EY.DFW□-12型电缆分支箱结构性能特点电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。

我公司生产的户外电缆分接箱，其箱体两侧下部设有百叶窗（内焊Φ1钢丝网）进风口；在箱体顶盖设有出风口，隐藏于顶檐下面，顶盖为空气夹层式双层结构；箱体底座设有可拆卸隔板、电缆进出口和通风孔，可防止小动物进入。

这样形成自下而上的对流空气，使箱体具有良好的隔热、通风、防雨效果。

在外表面明显位置喷涂醒目的“高压危险”警告文字和警告符号。

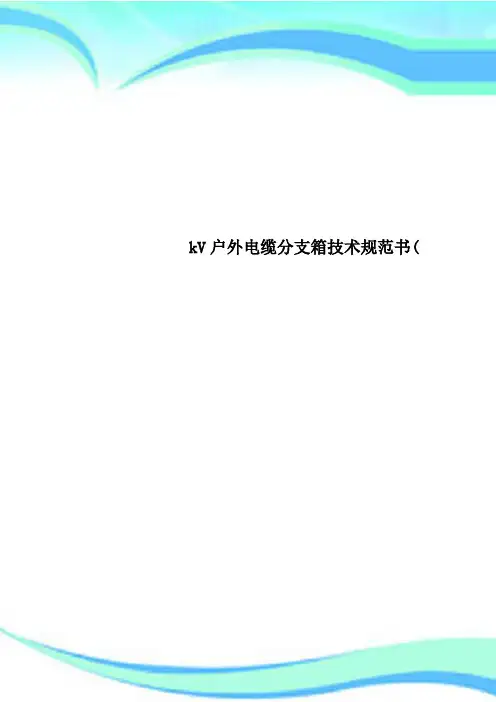

kV户外电缆分支箱技术规范书(————————————————————————————————作者：————————————————————————————————日期：10kV户外电缆分支箱订货技术协议（需方）：（供方）1.总则2.遵循的主要标准我方遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

如果我方有自已的标准或规范，提供标准代号及其有关内容，并经需方同意后采用，但原则上采用更高要求的标准。

我方提供的产品满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB 3804-2004 《3～63kV交流高压负荷开关》DL/T 791-2001 《户内交流充气式开关柜选用导则》GB/T 12706.4-2002《额定电压1kV(Um=1.2kV)～35kV(Um=40.5kV)挤包绝缘力电缆及附件第4部分:额定6kV(Um=7.2kV) ～35kV(Um=40.5kV电力电缆附件试验要求》JB/T 8144.1-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 3906-2004 《3.6～40kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/T 593-1996 《高压开关设备的共用订货技术导则》DL/T 404-1997 《户内交流高压开关柜订货技术条件》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》3.主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度：55℃最热月平均温度： 35℃最低温度：-40℃最大日温差： 25K3.1.2海拔高度：≤2O00m3.1.3 环境湿度日平均相对湿度≤95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度≤90%月平均水蒸汽压力值不超过2.2kPa3.1.4 地震烈度：8度3.1.5安装场所：户外3.2 工程条件3.2.1 系统概况a. 系统额定电压：12kVb. 系统额定频率：50Hzc. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。

（2009年版）国家电网公司物资采购标准（10kV一次设备卷 电缆分支箱册）12kV～24kV电缆分支箱通用技术规范（编号：1408007-0000-00）国 家 电 网 公 司二〇〇九年十二月电缆分支箱采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。

如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。

《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。

项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。

对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。

6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。

对应的专用技术规范目录序号 名 称 编号1 12kV不带开关电缆分支箱1408007-0010-012 12kV带SF6负荷开关电缆分支箱1408007-0010-023 24kV不带开关电缆分支箱1408007-0020-014 24kV带SF6负荷开关电缆分支箱1408007-0020-02目录1 总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.4对设计图纸、说明书和试验报告的要求 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (7)1.7备品备件 (7)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (8)2 设计与结构要求 (8)2.1电缆分支箱技术参数 (8)2.2通用要求 (8)2.3电缆分支箱主要部件 (11)2.4电气一次接口 (12)2.5电气二次接口 (14)2.6土建接口 (15)3 试验 (17)3.1型式试验 (17)3.2出厂试验 (18)3.3现场交接试验 (19)4 技术服务、工厂检验和监造 (19)4.1技术服务 (19)4.2工厂检验和监造 (19)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

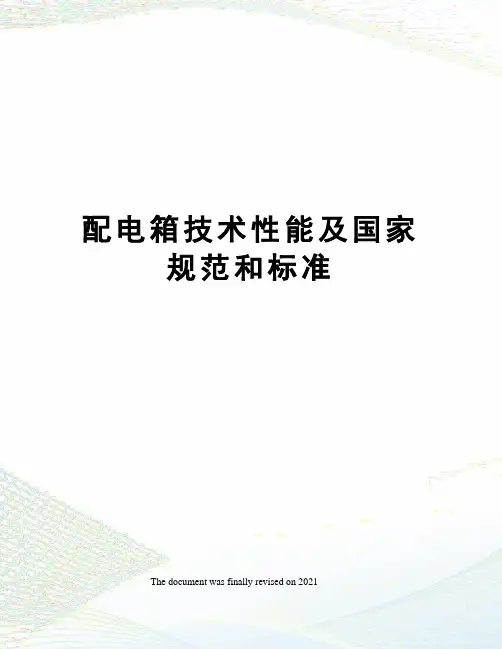

配电箱技术性能及国家规范和标准The document was finally revised on 2021技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》 3、GB2681-1981 《电工成套装置中导线颜色》 4、GB4208-1993 《外壳防护等级（IP代码）》 5、GB7251-1987 《低压成套开关设备》 6、《低压成套开关设备基本试验方法》 7、GB50303-2002 《建筑电气工程质量验收规范》 8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》 9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 10、IEC439-1 《成套低压开关设备和控制设备》 11、IEC364 《建筑物电气装置》 12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》 13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

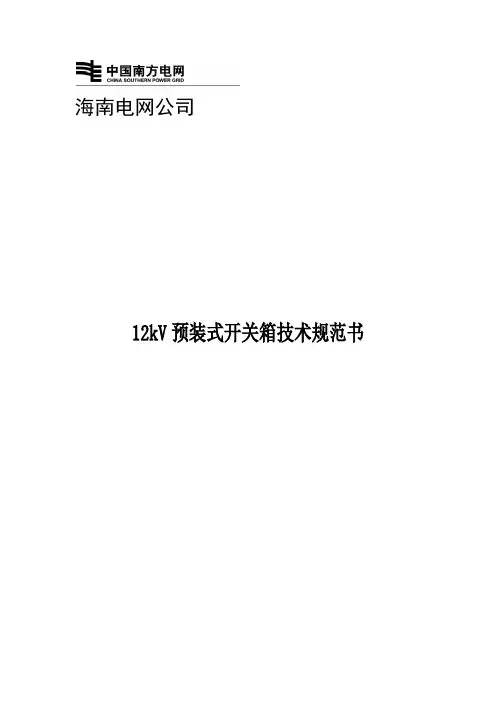

海南电网公司12kV预装式开关箱技术规范书目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)2.4 技术文件 (3)3 工程概况 (4)4 总体技术要求 (4)4.1 应遵循的主要现行标准及规范 (4)4.2 环境条件 (6)4.3 工程条件 (7)5 分项技术要求 (8)5.1 箱体技术参数 (8)5.2 12kV预装式开关箱技术要求 (9)5.3 专业接口要求 (15)5.4 各柜型标准配置 (17)5.5 设备制造工艺要求 (25)5.6 集成服务要求 (27)6 试验 (28)6.1 高压开关柜试验 (28)6.2 箱体的试验 (29)7产品对环境的影响 (30)8企业VI标识 (30)9 技术文件要求 (31)9.1 开关柜的一般要求 (31)9.2 开关柜的资料文件 (31)9.3 开关柜的设计联络要求 (32)10 监造、包装、运输、安装及质量保证 (32)10.1 监造 (32)10.2 包装 (33)10.3 运输 (33)10.4 安装指导 (33)10.5 质量保证 (33)11 设备技术参数和性能要求响应表 (34)12备品备件及专用工具 (38)12.1 必备的备品备件、专用工具和仪器仪表 (38)12.2 推荐的备品备件、专用工具和仪器仪表 (38)13 主要元器件来源 (39)14 LCC数据文件 (40)15 技术差异表 (40)16 投标方需说明的其他问题 (40)1 总则1.1 本招标技术文件适用于海南电网公司电网建设工程项目采购的12kV预装式开关箱，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相投标准的条文进行设备设计、制造、试验和安装。

12kV~24kV电缆分支箱通用技术规范目录1 总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、说明书和试验报告的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术参数和信息 (6)1.7备品备件 (7)1.8专用工具与仪器仪表 (7)1.9安装、调试、性能试验、试运行和验收 (7)2 设计与结构要求 (7)2.1电缆分支箱技术参数 (7)2.2通用要求 (7)2.3电缆分支箱主要部件 (10)2.4电气一次接口 (11)2.5电气二次接口 (13)2.6土建接口 (14)3 试验 (16)3.1型式试验 (16)3.2出厂试验 (17)3.3现场交接试验 (18)4 技术服务、工厂检验和监造 (18)4.1技术服务 (18)4.2工厂检验和监造 (18)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的12kV/24kV电缆分支箱应符合招标文件所规定的要求。

1.1.3本招标文件技术规范提出了对12kV/24kV电缆分支箱的技术参数、性能、结构、试验等方面的技术要求。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

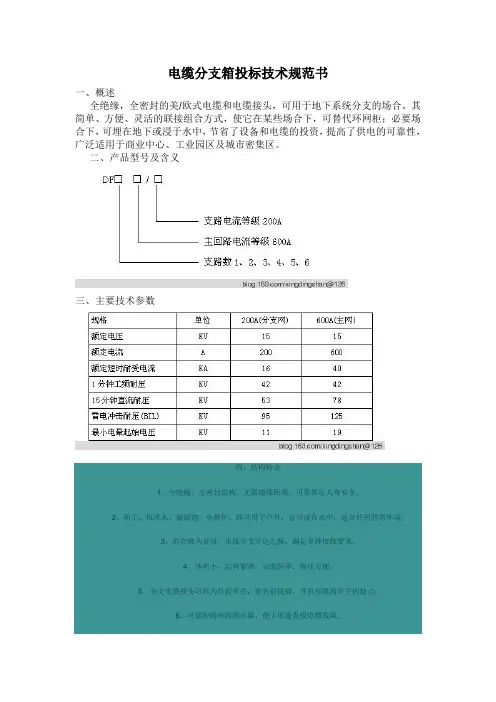

电缆分支箱投标技术规范书一、概述全绝缘，全密封的美/欧式电缆和电缆接头，可用于地下系统分支的场合。

其简单、方便、灵活的联接组合方式，使它在某些场合下，可替代环网柜；必要场合下，可埋在地下或浸于水中，节省了设备和电缆的投资，提高了供电的可靠性，广泛适用于商业中心、工业园区及城市密集区。

二、产品型号及含义三、主要技术参数四、结构特点1、全绝缘、全密封结构，无需绝缘距离，可靠保证人身安全；2、防尘、抗洪水、耐腐蚀，免维护、即可用于户外，也可浸在水中，适合任何恶劣环境；3、组合极为灵活，出线分支可达七路，满足多种接线要求；4、体积小，结构紧凑、安装简单、操作方便；5、分支电缆接头可作为负荷开关，带负荷拔插，并具有隔离开关的特点；6、可接短路故障指示器，便于迅速查找电缆故障；7、有多种箱体材质：军品绿色、镜面不锈钢、普通型。

五、使用条件1、周围空气温度不低于－48℃，不高于+67℃。

在24小时内平均温度不得高于+45℃。

2、安装使用地点的海拔高度不超过2000m。

3 、环境温度：日相对温度平均值不大于95%；月相对温度平均值不大于90%。

4、地震等级：8度。

5、用户有特殊要求时可与本公司协商解决。

六、铭牌铭牌应能防止气候条件的影响和腐蚀，铭牌上应包括下述内容：a、制造厂名称或商标；b、产品的型号、名称；c、额定电压；d、额定电流；e、防护等级；f、标准号；g、出厂编号、出厂日期。

六、订货须知a、产品的全型号（包括主要电路方案号和辅助电路方案号）。

b、主电路系统组合顺序图。

c、辅助电路电气原理图。

d、柜内元器件清单。

e、其它与产品正常使用条件下符的特殊要求。

（2009年版）国家电网公司物资采购标准（交流断路器卷柱上断路器册）12kV～24kV户外柱上断路器通用技术规范（编号：-0000-00）国家电网公司二〇〇九年十二月- 1 -本规范对应的专用技术规范目录212kV～24kV柱上断路器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则.......................................................... 错误！未定义书签。

1.1一般规定.................................................. 错误！未定义书签。

1.2投标人应提供的资格文件.................................... 错误！未定义书签。

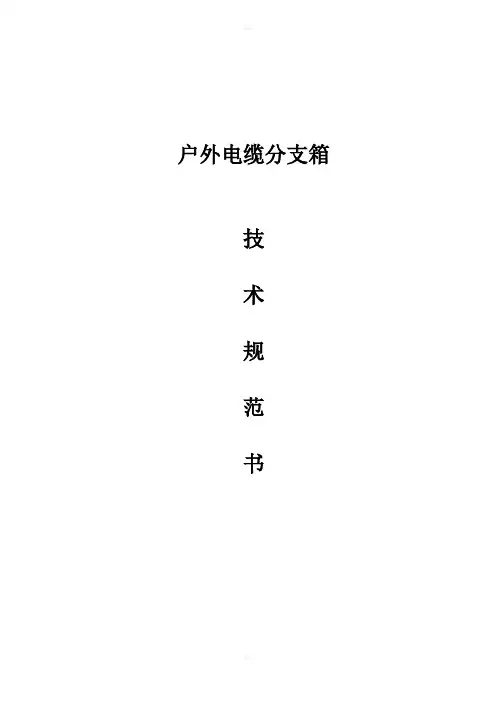

户外电缆分支箱技术规范书1.总则1.1 本技术规范书适用于 XXX 工程所需的12kV户外电缆分支箱的设备订货招标（附一次系统图）。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本文件和现在最新的国家标准的优质产品。

1.3 本技术规范书所使用的标准及规定的条款如遇与供货方所执行的标准不一致时，按较高标准执行。

2.应遵循的标准按本工程供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。

GB4208-93 《外壳防护等级的分类（IP代码）》IEC298 《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》GB16926-1997 《高压交流负荷开关—熔断器组合电器》GB3804-2004 《3.6kV～40.5kV交流高压负荷开关》GB11023-89 《高压开关设备六氟化硫气体密封试验导则》GB3309-89 《高压开关常温下的机械试验》GB2706-89 《交流高压电器动稳定试验方法》GB311-1997 《高压试验方法》GB3906-2006 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB/T5582-1993 《高压电力设备外绝缘污秽等级》GB/T 16927.1-1997《高电压试验技术第一部分：一般试验要求》GBl985-2004 《高压交流隔离开关和接地开关》GBl984-2003 《交流高压断路器》GB/T12706.4-2002 《额定电压1kv（Um＝1.2kV）到35kV(Um＝40.5kV)挤包绝缘电力电缆及附件第4部分：额定电压6kV（Um＝7.2kV）和35kV（Um＝40.5kV）电力电缆附件试验要求》GB/T 6388-1986 《运输包装收发货标志》GBT17467-1998 《高压低压预装式变电站》DL/T 538-2006 《高压带电显示装置》3.使用环境条件3.1 安装地点户外3.2 海拔≤4000m3.3 环境温度最低气温－40℃，最高气温+50℃，24h内平均气温不超过35℃3.4 最大风速不超过35 m/s3.5 地震烈度 9度3.6 相对湿度: 90%3.7 安装地点: 无火灾、爆炸危险、化学腐蚀及剧烈振动场所。

（2009年版）国家电网公司物资采购标准（开关柜卷环网柜册）12kV、24kV环网柜通用技术规范（编号：1016006-0000-00）国家电网公司二〇〇九年十二月对应的专用技术规范目录目录1 总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.4对设计图纸、说明书和试验报告的要求 (5)1.5标准和规范 (7)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (9)1.9安装、调试、性能试验、试运行和验收 (9)2 结构要求 (9)2.1环网柜技术参数 (9)2.2通用要求 (9)2.3负荷开关（断路器） (14)2.4负荷开关-熔断器组合电器 (15)2.5隔离开关 (15)2.6接地开关 (15)2.7电流互感器 (15)2.8电压互感器 (16)2.9避雷器 (16)2.10母线 (16)3 试验 (16)3.1型式试验 (16)3.2出厂试验 (17)3.2现场交接试验 (17)4 技术服务、设计联络、工厂检验和监造 (18)4.1技术服务 (18)4.2设计联络会 (19)4.3工厂检验和监造 (19)5 一、二次及土建接口要求 (20)5.112K V环网柜要求 (20)5.224K V环网柜要求 (28)1 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

2.投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的12kV、24kV环网柜应符合招标文件所规定的要求。

3.本招标文件技术规范提出了对环网柜的技术参数、性能、结构、试验等方面的技术要求。

4.本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。

（2009年版）国家电网公司物资采购标准（开关柜卷环网柜册）12kV、24kV环网柜通用技术规范（编号：1016006-0000-00）国家电网公司二〇〇九年十二月对应的专用技术规范目录目录1 总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.4对设计图纸、说明书和试验报告的要求 (5)1.5标准和规范 (7)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (9)1.9安装、调试、性能试验、试运行和验收 (9)2 结构要求 (9)2.1环网柜技术参数 (9)2.2通用要求 (9)2.3负荷开关（断路器） (14)2.4负荷开关-熔断器组合电器 (15)2.5隔离开关 (15)2.6接地开关 (15)2.7电流互感器 (15)2.8电压互感器 (16)2.9避雷器 (16)2.10母线 (16)3 试验 (16)3.1型式试验 (16)3.2出厂试验 (17)3.2现场交接试验 (17)4 技术服务、设计联络、工厂检验和监造 (18)4.1技术服务 (18)4.2设计联络会 (19)4.3工厂检验和监造 (19)5 一、二次及土建接口要求 (20)5.112K V环网柜要求 (20)5.224K V环网柜要求 (28)1 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

2.投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的12kV、24kV环网柜应符合招标文件所规定的要求。

3.本招标文件技术规范提出了对环网柜的技术参数、性能、结构、试验等方面的技术要求。

4.本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。

K V电缆分支箱技术规范书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]10KV电缆分支箱技术规范书性能简述电缆分支箱为户外型。

箱内配置进口真空断路器，在不影响主网运行条件下可断开分支回路和分支用户，实现区域停电检修。

具备性能可靠、检修方便、占地面积小、耐腐蚀等特点。

结构紧凑、美观，结线方式简单、方便灵活。

引用标准遵循的标准：GB 3906-1991 3～35KV交流金属封闭开关设备GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 《高压输变电设备的绝缘配合》GB 高电压试验技术GB 156-93 标准电压GB 763-1990 交流高压电器在长期工作时的发热GB 2706-1989 交流高压电器动稳定试验方法GB3804-1990 3～63KV 交流高压负荷开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T11033-1989 26/35KV及以下电力电缆附件基本要求GB 4109-88 高压套管技术条件GB/ 电缆附件试验方法GB4208-93 外壳防护等级（IP代码）GB3309-1989 高压开关设备常温下的机械试验GB1985-1989 交流高压隔离开关和接地开关DL/T593-1996 高压开关设备的共用订货技术导则DL/T404-1997 户内交流高压开关柜订货技术条件DL/T791-2001 户内交流充气式开关柜选用导则SD/T318-1989 分支型闭锁装置技术条件DL/T402-1999 交流高压熔断器订货技术条件DL/T486-2000 交流高压隔离开关和接地开关订货技术条件DL/T593-1993 户内交流分支型和元部件泄露及污秽试验技术条件JB/DQ2080 高压开关设备防雨试验方法JB/Z102-71 高压电器使用于高海拔地区的技术要求SD 318-1989 高压开关柜闭锁装置技术条件国际IEC标准 IEC 60 694国际IEC标准 IEC 60 298国际IEC标准 IEC 60 129国际IEC标准 IEC 60 265-1国际IEC标准 IEC 60 420国际IEC标准 IEC 60 529国际IEC标准 IEC 60 243-5技术性能定义10kV电缆分支箱是指在配电网络中具备分配负荷功能，可以实现配电线路负荷分配的户外箱式配电设备。

电缆分接箱标准前言--任务来源，制定本标准的目的、意义，主要工作过程; 本标准是根据中电联1995─19 (2001-11-20)--说明与其他标准或其他文件的关系;本标准为首次制定。

主要根据《GB/T 11022─1999 高压开关设备和控制设备标准的共用技术要求》(等效采用IEC60694：1996《高压开关设备和控制设备标准的共用技术要求》)、《GB/T 12706.4─2002 额定电压1kV(Um=1.2kV)至35kV(Um=40.5kV)挤包绝缘电力电缆及其附件第4部分：额定电压6kV(Um=7.2kV)和35kV(Um=40.5kV)电缆附件试验要求》(等效采用IEC60502.4：1997《额定电压1kV(Um=1.2kV)至30kV(Um=36kV)挤包绝缘电力电缆及其附件第4部分：额定电压6kV(Um=7.2kV)和30kV(Um=36kV)电缆附件试验要求》) 和《JB 8144-1995 额定电压26/35kV及以下电力电缆附件基本技术要求》的有关基本规定而制定。

--本标准附录A、B、C、D是标准的附录，附录E、F是提示的附录; --本标准从2004年4月1日起实施;--本标准由电力行业电力电缆标准化技术委员会提出;--本标准的归口单位：电力行业电力电缆标准化技术委员会;--本标准起草单位：国家电网公司武汉高压研究所，==电力公司，==电力公司，==电气公司，==电器公司;--标准的主要起草人：1，2，3，4，5 --本标准2004年首次发布;--电力行业电力电缆标准化技术委员会负责本标准的解释。

额定电压10kV(Um=12kV)至35kV(Um=40.5kV)电缆分接箱1范围本标准规定了额定电压10kV(Um=12kV) up to 35kV(Um=40.5kV)电缆分接箱(以下简称分接箱)的产品分类、基本结构和技术要求、试验内容和方法、检验规则、标志、包装、运输、储存等的要求。

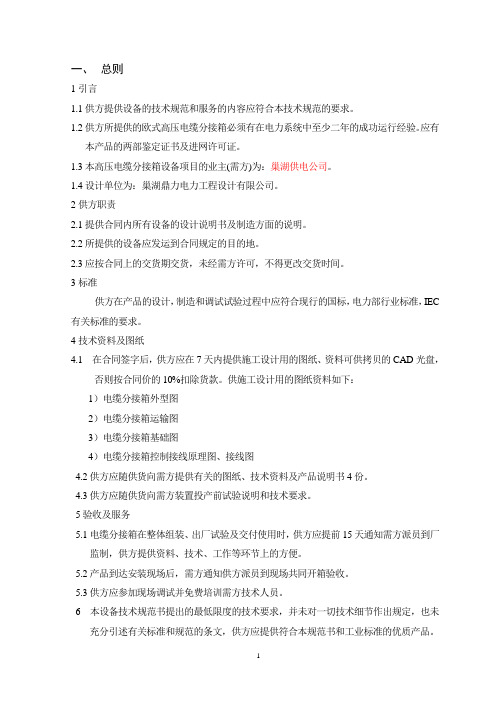

一、总则1引言1.1供方提供设备的技术规范和服务的内容应符合本技术规范的要求。

1.2供方所提供的欧式高压电缆分接箱必须有在电力系统中至少二年的成功运行经验。

应有本产品的两部鉴定证书及进网许可证。

1.3本高压电缆分接箱设备项目的业主(需方)为：巢湖供电公司。

1.4设计单位为：巢湖鼎力电力工程设计有限公司。

2供方职责2.1提供合同内所有设备的设计说明书及制造方面的说明。

2.2所提供的设备应发运到合同规定的目的地。

2.3应按合同上的交货期交货，未经需方许可，不得更改交货时间。

3标准供方在产品的设计，制造和调试试验过程中应符合现行的国标，电力部行业标准，IEC 有关标准的要求。

4技术资料及图纸4.1 在合同签字后，供方应在7天内提供施工设计用的图纸、资料可供拷贝的CAD光盘，否则按合同价的10%扣除货款。

供施工设计用的图纸资料如下：1）电缆分接箱外型图2）电缆分接箱运输图3）电缆分接箱基础图4）电缆分接箱控制接线原理图、接线图4.2供方应随供货向需方提供有关的图纸、技术资料及产品说明书4份。

4.3供方应随供货向需方装置投产前试验说明和技术要求。

5验收及服务5.1电缆分接箱在整体组装、出厂试验及交付使用时，供方应提前15天通知需方派员到厂监制，供方提供资料、技术、工作等环节上的方便。

5.2产品到达安装现场后，需方通知供方派员到现场共同开箱验收。

5.3供方应参加现场调试并免费培训需方技术人员。

6 本设备技术规范书提出的最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

7 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和规范书的差异”为标题的专门章节中加以详细描述。

8本设备技术规范书所使用的标准与供方所执行的标准不一致时，按较高标准执行。

12kV环网柜技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (2)3标准技术参数 (11)4使用环境条件表 (15)5试验 (15)12kV环网柜技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 191 包装储运图示标志(ISO 780-1997,MOD )GB 1094.11 电力变压器第11部分干式变压器(IEC 726-82,EQV)GB 1207 电磁式电压互感器(IEC 60044-2: 2003, MOD )GB 1208 电流互感器 (IEC 60044-1.2001. MOD）GB 1984 高压交流断路器(IEC 62271-100: 2001, MOD)GB 1985 高压交流隔离开关和接地开关(IEC 62271-102: 2002, MOD)GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 3804 3.6kV～40.5kV 高压交流负荷开关(IEC 60265-1-1998 ,MOD)GB 3906 3.6kV～40.5kV 交流金属封闭开关设备和控制设备(IEC 62271-200-2003,MOD )GB 4208 外壳防护等级（IP代码）(IEC 60529-2001,IDT)GB/T 5465.2 电气设备用图形符号第2部分：图形符号(IDT IEC 60417 DB:2007)GB/T 7354 局部放电测量(IEC 60270-2000,IDT)GB/T 10228 干式电力变压器技术参数和要求GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 11032 交流无间隙金属氧化物避雷器(IEC 60099-4-2006,MOD)GB/T 12022 工业六氟化硫(IEC 376,376A,376B.MOD)GB/T 12706.4 挤包绝缘电力电缆及附件试验要求(IEC 60502-4-2005,MOD)GB 15166.2 交流高压熔断器：限流式熔断器(IEC 60282-1-2005 ,MOD)GB 16926 高压交流负荷开关熔断器组合电器(IEC 6227-105-2002 ,MOD)GB 50150 电气装置安装工程电气设备交接试验标准DL/T 402 高压交流断路器订货技术条件(IEC 62271-100-2001,MOD)DL/T 403 12-40.5kV高压真空断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备（IEC 62271一200-2003,MOD）DL/T 486 高压交流隔离开关和接地开关(IEC 62271-102-2002,MOD)DL 538 高压带电显示装置(IEC 61958- 2000-11,MOD )DL/T 593 高压开关设备和控制设备标准的共用技术要求(IEC 60694-2002,MOD)DL/T 621 交流电气装置的接地DL/T 728 气体绝缘金属封闭开关设备订货技术导则(IEC 815-1986，IEC 859-1986) DL/T 791 户内交流充气式开关柜选用导则JB/T 8144.1 额定电压26/35kV及以下电力电缆附件基本技术要求SD 318 高压开关柜闭锁装置技术条件Q/GDW 741 配电网技术改造设备选型和配置原则Q/GDW 742 配电网施工检修工艺规范国家电网公司十八项电网重大反事故措施（修订版）国家电网公司交流高压断路器技术标准、交流隔离开关和接地开关技术标准国家电网公司关于印发《预防12kV～40.5kV交流高压开关柜事故补充措施》的通知国家电网公司关于印发《预防交流高压开关柜人身伤害事故措施》的通知国家电网公司物资采购标准高海拔外绝缘配置技术规范电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施2 技术参数和性能要求2.1 环网柜技术参数环网柜技术参数见技术参数特性表。

（2019年版）12-24kV电压等级环网箱（箱式开闭所）供应商资质能力核实标准目次1 总则 (1)1.1 一般规定 (1)1.2 适用范围 (1)1.3 规范性引用文件 (1)2 资质信息 (2)2.1 基本信息 (2)2.2 报告证书 (2)2.3 产品业绩 (3)3 设计研发能力 (3)3.1 技术来源与支持 (4)3.2 设计研发内容 (4)3.3 设计研发人员 (4)3.4 设计研发工具 (4)3.5 获得专利情况 (4)3.6 参与标准制定情况 (4)3.7 产品获奖情况 (4)4 生产制造能力 (4)※4.1 生产厂房 (4)4.2 生产工艺 (4)※4.3 生产设备 (5)4.4 生产、技术、质量管理人员 (5)5 试验检测能力 (5)※5.1 试验场所 (5)5.2 试验检测管理 (5)※5.3 试验检测设备 (5)※5.4 试验检测人员 (6)※5.5 现场抽样 (6)6 原材料组部件管理 (6)6.1 管理规章制度 (6)6.2 管理控制情况 (6)※6.3 现场抽查 (6)7 售后服务及产能 (7)附录A型式试验报告出具机构 (8)附录B 型式试验报告项目 (9)附录C主要生产设备 (12)附录D主要试验设备 (13)附录E 出厂试验项目 (14)附录F 产能计算公式 (15)1 总则1.1 一般规定本标准是国家电网有限公司对环网箱（箱式开闭所）产品供应商的资质条件以及制造能力进行核实及判断的依据，供应商应满足本标准的要求，还应符合国家现行的有关标准的规定。

1.2 适用范围本标准适用于国家电网有限公司环网箱（箱式开闭所）产品供应商的资质能力核实工作。

包括：1)12kV空气绝缘环网箱（箱式开闭所）2)12kV SF6气体绝缘环网箱（箱式开闭所）3)12kV 固体绝缘环网箱（箱式开闭所）4)24kV空气绝缘环网箱（箱式开闭所）5)24kV SF6气体绝缘环网箱（箱式开闭所）1.3 规范性引用文件下列文件对于本标准的应用必不可少。
