弹簧回火收缩计算

弹簧的淬火和回火1.弹簧的淬火淬火就是把钢加热到临界温度Ac，或Ac：以上保温一定时间，使其奥氏体化，再以大于临界冷却速度急剧冷却，从而获得马氏体组织的热处理方法。

对于一般热卷螺旋弹簧、热弯板簧以及热冲压的碟形弹簧，最好是在热成形之后，利用其余热立即淬火。

这样可以省去一次加热，减少弹簧的氧化脱碳程度，既经济又改善了弹簧的表面质量。

例如60Si2MnA 钢板弹簧目前采用的热处理工艺是在900—925C弯片之后，在850～880℃入油淬火。

若受条件限制，也可在成形之后重新加热淬火。

冷成形的弹簧剩余应力较大，在淬火加热时，由于剩余应力的释放，变形较大。

为了保证弹簧尺寸精度，可在淬火之前加一次去应力退火处理，这样可以减轻淬火加热变形程度。

弹簧的淬火温度可根据弹簧材料的临界温度而定。

淬火后弹簧材料的金相组织中，应无自由铁素体和渗碳体，以免导致不均匀变形或疲劳强度的下降。

淬火加热时，应尽量防止氧化和脱碳。

为了保证弹簧的质量，在弹簧钢材的技术标准和各种金属弹簧的制造与验收技术条件中，对脱碳层的深度都有明确规定。

目前，大型弹簧成形加热和淬火加热，多采用火焰炉或电炉。

为了防止或减轻表面氧化和脱碳，得到较高的表面质量，最好采用可控制气氛的加热炉，或使炉中气氛略带还原性，并采用高温快速加热的方法。

对中小弹簧，可用脱氧良好的盐浴炉进行淬火加热。

弹簧淬火宜在油中冷却，以避免变形和开裂。

用尺寸较大的碳钢材料制造的弹簧，当要求不高时可用水冷。

为了减小变形量，除了采用正确的加热和冷却方法外，有时还采用专用淬火夹具进行成形淬火，例如板簧在弯板机上淬火，中、小型螺旋弹簧装在心轴上或专用夹具上进行加热和冷却。

2．弹簧的等温淬火主要应用在要求热处理变形小和希望获得良好的塑性和韧性的情况。

等温淬火就是将弹簧加热到该钢种的淬火温度，保温一定时间，以获得均匀的奥氏体组织，然后淬入Ms点以上20～50C的熔盐中，等温足够的时间，使过冷奥氏体基本上完全转变成贝氏体组织，再将弹簧取出，在空气中冷却。

弹簧钢回弹力计算公式弹簧钢是一种用于制造弹簧的特殊钢材，具有优良的回弹性能和强度。

在工程设计中，需要对弹簧的回弹力进行计算，以确保其能够正常工作并具有所需的性能。

弹簧钢回弹力的计算公式是非常重要的工程知识，本文将详细介绍弹簧钢回弹力的计算公式及其应用。

弹簧钢回弹力计算公式的基本原理是根据弹簧的形状、材料和工作条件来确定其回弹力的大小。

弹簧的回弹力是指在受力后，弹簧恢复到原始形状的能力，通常用弹簧的回弹率来表示。

回弹率是指在弹簧受力变形后，释放力后的变形率。

弹簧钢回弹力的计算公式可以通过以下步骤进行推导和计算。

首先，需要确定弹簧的形状和受力条件。

弹簧的形状包括直线弹簧、螺旋弹簧等，不同形状的弹簧具有不同的回弹力计算公式。

受力条件包括弹簧的工作环境、受力方向和大小等。

这些因素将直接影响弹簧的回弹力大小。

其次，需要确定弹簧钢的材料性能参数。

弹簧钢的材料性能参数包括弹性模量、屈服强度、抗拉强度等。

这些参数将用于计算弹簧的回弹力大小。

然后，根据弹簧的形状和受力条件，选择合适的回弹力计算公式。

不同形状的弹簧具有不同的回弹力计算公式，例如直线弹簧的回弹力计算公式为F=kx，螺旋弹簧的回弹力计算公式为F=Kδ。

最后，根据所选的回弹力计算公式和弹簧钢的材料性能参数，计算弹簧的回弹力大小。

将弹簧的形状、受力条件和材料性能参数代入回弹力计算公式中，即可得到弹簧的回弹力大小。

弹簧钢回弹力计算公式的应用非常广泛，主要用于工程设计和制造中的弹簧设计和选型。

通过计算弹簧的回弹力大小，可以确保弹簧能够正常工作并具有所需的性能。

此外，弹簧钢回弹力计算公式还可以用于优化弹簧的设计和选型，提高弹簧的工作效率和使用寿命。

在工程实践中，弹簧钢回弹力计算公式的应用需要注意以下几点。

首先，需要准确确定弹簧的形状和受力条件，以确保选择合适的回弹力计算公式。

其次，需要准确确定弹簧钢的材料性能参数，以确保计算得到的回弹力大小准确可靠。

最后，需要结合实际工程要求和条件，对计算得到的回弹力大小进行合理调整和优化。

弹簧弹力的计算公式
弹簧弹力的计算公式为：
F = kx
其中，F表示弹簧弹力，单位为牛顿（N）；k表示弹簧的刚度，即单位长度下所受的弹力，单位为牛/米（N/m）；x表示弹簧的伸长量，即弹簧被拉伸或压缩的长度，单位为米（m）。

这个公式描述了弹簧在受到外力作用下的变形情况。

当弹簧受到外力作用时，它会发生伸长或缩短，从而产生弹力。

弹力的大小与弹簧的刚度和伸长量成正比。

如果外力消失，弹簧将恢复到原来的形状和长度。

在实际应用中，弹簧的刚度可以通过实验或计算得到，伸长量可以通过测量或计算得到，从而可以使用上述公式计算弹簧的弹力。

常用弹簧钢的淬火回火工艺一、弹簧钢的淬火工艺弹簧钢是一种经过淬火处理的特殊钢材，具有优异的弹性和韧性。

淬火是指将钢材加热至临界温度以上，保温一定时间，然后迅速冷却至一定温度以下的处理过程。

弹簧钢淬火的目的是改善材料的力学性能，提高弹簧的弹性和拉伸强度。

常见的弹簧钢淬火工艺有以下几种：1.淬火温度：弹簧钢的淬火温度取决于其成分和用途。

通常情况下，淬火温度选择在800-900℃之间，以保证钢材在马氏体变态得到充分的保证。

2.保温时间：保温时间也是根据弹簧钢的成分和硬度要求来确定的。

一般来说，保温时间在10-30分钟之间，以保证钢材内部的晶粒细化，并有助于马氏体的形成。

3.冷却介质：弹簧钢的冷却介质通常选择油或水。

选择不同的冷却介质可以控制钢材的硬度。

水冷却可以使钢材迅速冷却，得到较高的硬度；而油冷却可以缓慢冷却，得到较低的硬度。

4.冷却速率：冷却速率对淬火效果有很大影响。

通常情况下，弹簧钢的冷却速率应尽可能快，以保证马氏体的充分转变。

5.淬火后的处理：淬火后的弹簧钢往往具有较高的硬度和脆性，需要进行回火处理来调整力学性能。

二、弹簧钢的回火工艺回火是指将淬火后的钢材加热至一定温度下保温一段时间，然后慢慢冷却的热处理工艺。

回火可以调整和改善淬火后的弹簧钢的力学性能，使其达到所需的强度、韧性和硬度。

常见的弹簧钢回火工艺有以下几种：1.回火温度：回火温度一般较低，以保证弹簧钢不会产生过度软化和减少硬度。

回火温度通常选择在100-500℃之间，具体取决于弹簧钢的成分和硬度要求。

2.保温时间：保温时间一般较长，以保证材料的均匀和充分软化。

通常情况下，保温时间在30-120分钟之间。

3.冷却方式：回火后的钢材需要通过合适的方式慢慢冷却，以减少内部应力和组织不均匀性。

通常可以选择自然冷却或空气冷却。

4.回火次数：弹簧钢可以进行多次回火处理，以调整和改善力学性能。

每次回火都应尽量使温度分布均匀。

5.回火后的处理：回火后的弹簧钢可以进行表面处理，以提高其耐腐蚀性和表面硬度。

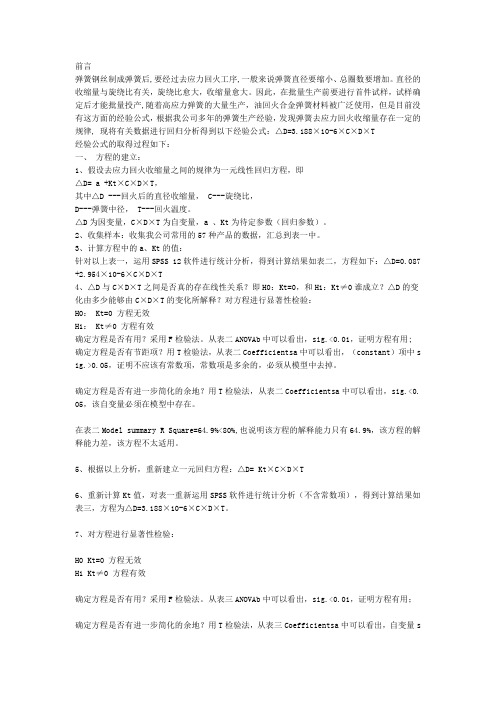

前言弹簧钢丝制成弹簧后,要经过去应力回火工序,一般来说弹簧直径要缩小、总圈数要增加。

直径的收缩量与旋绕比有关，旋绕比愈大，收缩量愈大。

因此，在批量生产前要进行首件试样，试样确定后才能批量投产,随着高应力弹簧的大量生产，油回火合金弹簧材料被广泛使用，但是目前没有这方面的经验公式，根据我公司多年的弹簧生产经验，发现弹簧去应力回火收缩量存在一定的规律, 现将有关数据进行回归分析得到以下经验公式：△D=3.188×10-6×C×D×T经验公式的取得过程如下：一、方程的建立：1、假设去应力回火收缩量之间的规律为一元线性回归方程，即△D= a +Kt×C×D×T，其中△D ---回火后的直径收缩量， C---旋绕比，D---弹簧中径， T---回火温度。

△D为因变量，C×D×T为自变量，a 、Kt为待定参数（回归参数）。

2、收集样本：收集我公司常用的57种产品的数据，汇总到表一中。

3、计算方程中的a、Kt的值：针对以上表一，运用SPSS 12软件进行统计分析，得到计算结果如表二，方程如下：△D=0.087 +2.954×10-6×C×D×T4、△D与C×D×T之间是否真的存在线性关系？即H0：Kt=0，和H1：Kt≠0谁成立？△D的变化由多少能够由C×D×T的变化所解释？对方程进行显著性检验：H0： Kt=0 方程无效H1：Kt≠0 方程有效确定方程是否有用？采用F检验法。

从表二ANOVAb中可以看出，sig.<0.01，证明方程有用; 确定方程是否有节距项？用T检验法，从表二Coefficientsa中可以看出，（constant）项中s ig.>0.05，证明不应该有常数项，常数项是多余的，必须从模型中去掉。

确定方程是否有进一步简化的余地？用T检验法，从表二Coefficientsa中可以看出，sig.<0. 05，该自变量必须在模型中存在。

弹簧的弹力公式
弹簧是一种由许多物理参数决定的简单机械件，它能够在受力的情况下以一定的方式变形，从而产生弹力。

本文介绍了如何计算弹簧弹力的公式，以便正确地设计和使用。

一、定义
弹簧由多根材料丝组成，它们被螺旋地连接在一起，形成一个环状或线性的结构。

当这些结构受到外力时，可以产生弹力，使其回到原始状态。

根据物理定义，弹簧的弹力是指其受到的外力和被压缩的距离之比。

二、计算弹簧弹力的公式
计算弹簧弹力的公式是：
F = k * d
其中，F表示弹簧的弹力，单位为牛顿(N)；k表示弹簧的弹性系数，单位为牛顿/米(N/m)；d表示弹簧被压缩的距离，单位也为米(m)。

三、计算弹簧弹力的例子
假设我们有一个金属弹簧，弹簧的弹性系数为200000N/m，在垂直方向上被压缩了0.2米，则弹簧的弹力为：
F = k * d = 200000N/m * 0.2m = 40000N
四、应用
弹簧的弹力可以用于支撑负荷，如车辆和机械上的弹簧，可以支撑大量重力，具有良好的缓冲性能。

此外，弹簧还可以应用于开关装置，使机械组件在指定位置定位或改变摆动周期。

例如，它可以应用
于电子游戏机或乐器中。

五、总结
本文介绍了如何计算弹簧弹力的公式，弹力F = k * d，其中k 是弹簧弹性系数，d是弹簧被压缩的距离。

弹簧的弹力可以用于很多方面，如支撑负荷，定位和改变摆动周期等。

正确理解和使用弹簧的弹力公式，有助于准确设计弹簧，并使用它牢牢地完成各种任务。

弹簧的热处理（一）来源：每天学点热处理弹簧及弹性元件，是量大面广的基础零件，可以说是无处不在。

在动力机械、电器、仪表、武器中作为控制性元件，也是非常关键的零件。

它的基本功能是利用材料的弹性和弹簧的结构特点，在产生及恢复变形时，可以把机械功或动能转换为形变能，或者把形变能转换为动能或机械功，以达到缓冲或减振、控制运动或复位、储能或测量等目的。

所以，在各类机械设备、仪器仪表、军工产品、电器、家具、家电甚至文具、玩具中都广泛使用弹簧。

影响弹簧质量和使用寿命的因素很多，如设计、选材、生产工艺及工况条件等等。

其中，材质和热处理对弹簧的各种性能及其使用寿命有重要的甚至是决定性的影响。

本文分四个主题，分别介绍各类机械设备中常用的弹簧材料和典型弹簧的热处理，对于特殊用途的弹性材料和元件的热处理只做扼要介绍。

一、弹簧的分类、服役条件、失效方式和性能要求1 弹簧分类弹簧种类很多，可按形状、承载特点、制造方法、材料成分和不同用途进行分类。

每一类中又分为若干小类和不同规格。

GB/T1805弹簧的标准中列出了22种，弹簧行业1990年提出的内部标准《弹簧种类》中，把弹簧分为15个小类。

弹簧行业多按形状分类，在机械制造业中多按用途分类或按上述两者综合命名。

如表1 。

▼表1 弹簧的分类典型螺旋弹簧及板簧如图1所示。

▲图1 典型螺旋弹簧及板簧2 弹簧的服役条件和失效形式2.1 弹簧的服役条件和应力状态弹簧的服役条件是指它的工作环境（温度和介质）及应力状态等因素。

工作温度可分为低温（室温以下）、室温、较高温（120℃~350℃）、高温（350℃以上）几个档次。

工作环境介质有空气、水蒸气、雨水、燃烧产物、以及酸、碱水溶液等。

普通机械弹簧一般是在室温或较高工作温度、大气条件下承受载荷。

也有用于耐蚀、承受高应力等各种特殊用途的弹簧。

工作持续时间也是一个值得考虑的重要因素。

▲气门弹簧是要求最严苛的弹簧之一弹簧的载荷特性由弹簧变形时的载荷（P或T）与变形（F或）之间的关系曲线表示。

压力弹簧计算公式压力弹簧是一种用于储存弹性能量并提供稳定力的装置。

它由硬质材料制成，通常用于工业和机械应用中。

在设计和使用压力弹簧时，计算其弹性特性是非常重要的。

本文将介绍压力弹簧的计算公式及其相关概念。

接下来，我们可以利用胡克定律（Hooke's law）来计算压力弹簧的刚度。

根据胡克定律，弹簧恢复的力与其压缩或伸长的距离成正比。

通常用以下公式表示：F=K*x其中，F是弹簧恢复的力，K是弹簧的刚度，x是压缩或伸长的距离。

在计算压力弹簧的弹性特性时，我们通常会考虑材料的弹性模量（elastic modulus）和截面形状。

压力弹簧的截面形状可以是圆形、方形或其他形状，因此我们需要根据实际情况选择适当的公式。

在研究圆形截面的弹簧时，我们可以利用以下公式来计算刚度K：K=(G*d^4)/(8*D^3*n)其中，K是弹簧的刚度，G是材料的剪切模量，d是弹簧的线径，D是弹簧的外径，n是绕制圈数。

当研究方形截面的弹簧时，我们可以利用以下公式来计算刚度K：K=(G*b*h^3)/(12*L)其中，K是弹簧的刚度，G是材料的剪切模量，b是弹簧的边宽，h是弹簧的边高，L是弹簧的长度。

计算初始压缩量Lo时，我们可以利用以下公式：Lo=n*h其中，Lo是初始压缩量，n是绕制圈数，h是弹簧的边高。

需要注意的是，以上计算公式仅适用于理想的理论计算。

在实际应用中，还需要考虑材料的非线性特性、压缩或伸长的极限以及边界条件等因素。

综上所述，压力弹簧的计算公式涉及到刚度和初始压缩量的计算。

这些公式可以帮助工程师和设计师在设计和使用压力弹簧时更好地了解其弹性特性，并进行相应的优化和调整。

但需要注意的是，在实际应用中，还需考虑其他因素的影响，以确保弹簧的性能和可靠性。
