QT450熔炼

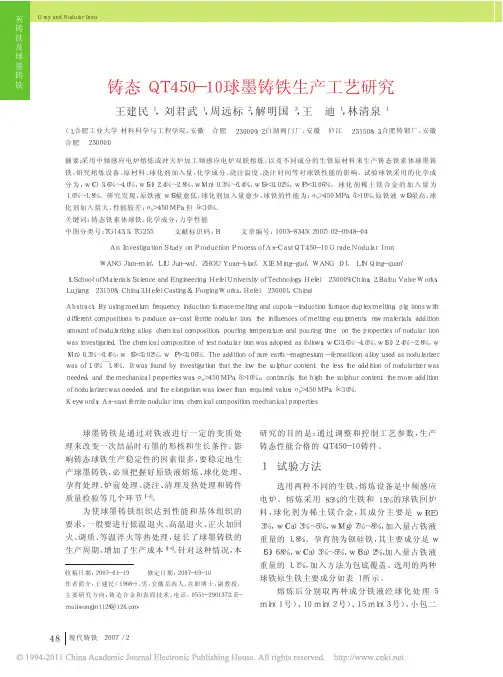

Ａｂｓｔｒ ａｃｔ： Ｂｙ ｕｓｉｎｇ ｍｅｄｉｕｍ ｆｒｅｑｕｅｎｃｙ ｉｎｄｕｃｔｉｏｎ ｆｕｒｎａｃｅ ｍｅｌｔｉｎｇ ａｎｄ ｃｕｐｏｌａ － ｉｎｄｕｃｔｉｏｎ ｆｕｒｎａｃｅ ｄｕｐｌｅｘ ｍｅｌｔｉｎｇ， ｐｉｇ ｉｒｏｎｓ ｗｉｔｈ ｄｉｆｆｅｒｅｎｔ ｃｏｍｐｏｓｉｔｉｏｎｓ ｔｏ ｐｒｏｄｕｃｅ ａｓ－ ｃａｓｔ ｆｅｒｒｉｔｅ ｎｏｄｕｌａｒ ｉｒｏｎ， ｔｈｅ ｉｎｆｌｕｅｎｃｅｓ ｏｆ ｍｅｌｔｉｎｇ ｅｑｕｉｐｍｅｎｔｓ， ｒａｗ ｍａｔｅｒｉａｌｓ， ａｄｄｉｔｉｏｎ ａｍｏｕｎｔ ｏｆ ｎｏｄｕｌａｒｉｚｉｎｇ ａｌｌｏｙ， ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ， ｐｏｕｒｉｎｇ ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｐｏｕｒｉｎｇ ｔｉｍｅ ｏｎ ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｎｏｄｕｌａｒ ｉｒｏｎ ｗａｓ ｉｎｖｅｓｔｉｇａｔｅｄ． Ｔｈｅ ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ ｏｆ ｔｅｓｔ ｎｏｄｕｌａｒ ｉｒｏｎ ｗａｓ ａｄｏｐｔｅｄ ａｓ ｆｏｌｌｏｗｓ： ｗ（Ｃ）３．６％～４．０％， ｗ（Ｓｉ） ２．４％～２．８％， ｗ （Ｍｎ） ０．３％～０．４％， ｗ （Ｓ）＜０．０２％， ｗ （Ｐ）＜０．０６％． Ｔｈｅ ａｄｄｉｔｉｏｎ ｏｆ ｒａｒｅ ｅａｒｔｈ － ｍａｇｎｅｓｉｕｍ － ｆｅｒｒｏｓｉｌｉｃｏｎ ａｌｌｏｙ ｕｓｅｄ ａｓ ｎｏｄｕｌａｒｉｚｅｒ ｗａｓ ｏｆ １．０％￣１．８％． Ｉｔ ｗａｓ ｆｏｕｎｄ ｂｙ ｉｎｖｅｓｔｉｇａｔｉｏｎ ｔｈａｔ ｔｈｅ ｌｏｗ ｔｈｅ ｓｕｌｐｈｕｒ ｃｏｎｔｅｎｔ， ｔｈｅ ｌｅｓｓ ｔｈｅ ａｄｄｉｔｉｏｎ ｏｆ ｎｏｄｕｌａｒｉｚｅｒ ｗａｓ ｎｅｅｄｅｄ， ａｎｄ ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｗａｓ： σｂ＞４５０ ＭＰａ， δ＞１０％，； ｃｏｎｔｒａｒｉｌｙ， ｔｈｅ ｈｉｇｈ ｔｈｅ ｓｕｌｐｈｕｒ ｃｏｎｔｅｎｔ， ｔｈｅ ｍｏｒｅ ａｄｄｉｔｉｏｎ ｏｆ ｎｏｄｕｌａｒｉｚｅｒ ｗａｓ ｎｅｅｄｅｄ， ａｎｄ ｔｈｅ ｅｌｏｎｇａｔｉｏｎ ｗａｓ ｌｏｗｅｒ ｔｈａｎ ｒｅｑｕｉｒｅｄ ｖａｌｕｅ： σｂ＞４５０ ＭＰａ， δ＜１０％． Ｋｅｙｗｏｒ ｄｓ： Ａｓ－ ｃａｓｔ ｆｅｒｒｉｔｅ ｎｏｄｕｌａｒ ｉｒｏｎ； ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ； ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ

铸态球墨铸铁QT450-10的熔炼过程控制铸态球墨铸铁QT450-10的熔炼过程控制1、生产条件及化学成分设计铁液采用冲天炉—感应电炉双联熔炼，其中冲天炉为3 t／h多排小风口热风酸性炉，感应电炉为2 t中频感应电炉。

球化、孕育处理前，铁液在感应电炉中进行进一步的脱硫处理，以获得高温、低氧化、低硫的原铁液。

生产中对铸态QT450-10的化学成分提出的要求为：3.4％～3.9％ C，2.5％～3.0％ Si，≤0.4％ Mn，＜0.050％ P，＜0.025％ S，0.04％～0.10％ Mg残，0.015％～0.04％ RE残。

2 、熔炼过程控制要点(1)准备和检查工作时要使用的相关物品，如：FeSi75A115—B孕育剂、FeSiMg8RE5球化剂、增碳剂、铁液搅拌工具等。

(2)新包或4 h未使用的铁液包(0.5 t)使用前必须烫包，使用地上衡称量空包和装满铁液的包，计算一包铁液的重量(用以计算合金加入量)。

(3)孕育剂、球化剂合金预热温度应大于150℃，上限越高越好，但最高不超过400℃，并且预热时不能接触明火；孕育剂粒度3～20 mm，球化剂粒度10～25 mm。

(4)计算孕育剂、球化剂的加入量，孕育剂含硅按75％计算，加入量按1.0％～1.4％计算，球化剂含硅按44％计算，加入量按1.5％～1.8％计算。

(5)放置合金，合金放在凹坑式包底的凹坑内，由下至上的放置顺序为：球化剂一孕育剂一珍珠岩砂，并尽量塞实，如必要还应加压一块小于5 kg的生铁或钢板。

其中孕育剂只能加入计算量的70％，剩余的在处理时加入。

(6)铁液出炉前应制白口化试样，送做光谱成分分析。

确定C：3.7％～3.9％，Si：1.6％～1.8％。

成分分析达不到要求，应再对铁液进行调整，并观察原铁液浇注的三角试样的断面是否正常。

(7)调整铁液的处理温度为1480～1500℃。

使用测温仪测温并记录。

(8)球化和孕育处理①铁液倒人的落点应在包内无合金的一侧，以避免球化剂过早反应：②铁液倒人1／3～1／2时再从出铁槽加入孕育剂计算量的20％；③铁液加入预定值的约2／3时进行反应，反应基本完毕进行初次搅拌，然后加足铁液进行搅拌，搅拌深度必须超过铁液深度的一半。

球墨铸铁熔炼工艺规程•2011-12-10 10:41:07本规程适用于中频电炉熔炼球墨铸铁件一、原材料要求：1、新生铁：Q10和Q12，符合GB/T1412—2005要求，其中Mn≤0.20%、P≤0.020%、Ti≤0.050%。

2、废钢：符合GB/T4223—1984要求，块度不得大于240×240mm。

3、回炉料：仅限球墨铸铁回炉料，回炉料必须抛丸清理，去除泥沙。

不得使用其他材质的回炉料。

4、硅铁：牌号FeSi75—C，符合GB/T2272—1987要求。

5、锰铁：牌号FeMn68C7.0,符合GB/T3795—2006.6、稀土镁硅铁合金球化剂：牌号FeSiMg8Re3符合GB/Y4138—2004要求。

二、熔炼操作：1、炉前操作工人必须是经过专业培训，且具有一定的理论水平和实际中频炉操作经验。

2、炉前操作工人应按要求穿戴安全劳动保护用品。

3、检查所需要的原材料、辅料是否齐备，是否符合工艺要求，各检验、测量和实验设备是否合格，各设备使用状况是否良好正常。

4、炉料配比：QT450—10牌号：新生铁55～70%、废钢5～7%、回炉料23～40%。

配料比以满足炉前成分为准，在特殊情况下可作适当变化。

5、按配料通知单上注明的各种炉料重量准确计量加入炉。

6、投料顺序为新生铁，后废钢，在回炉料。

7、熔炼过程中要经常捣料，防止炉料“搭桥”或结壳。

8、炉料全部投入后，温度达到1300℃时，加入稻草灰或覆盖剂对铁水进行保护熔炼，防止铁水氧化。

9、炉内铁水温度达到1400℃（光学高温剂）后取样分析化学成份。

2、炉前成份：C3.75～4.00%；Si1.30～1.70%；Mn≤0.50%,P≤0.07%;S≤0.035%.3、球化包采用2000kg专用球化除了包，球化处理前球化包应烘烤至暗红色。

4、球化处理：采用堤坑处理包冲入法。

球化剂FeSiMg8Re3按出铁量的1.30～1.60%加入，覆盖FeSi(粉)按出铁量的0.30～0.40%加入。

qt450 铁素体含量标准
QT450是一种低合金高强度球墨铸铁材料，其铁素体含量标准是根据其机械性能要求以及材料的设计用途来确定的。

根据国际标准ISO 1083和国内标准GB/T 1348，QT450球墨铸铁的铁素体含量应在70%至90%之间。

这意味着在该材料中，铁素体的最低含量为70%、最高含量为90%。

铁素体含量的确定是根据材料的强度、韧性以及耐腐蚀性能进行考虑的。

较高的铁素体含量可以提高材料的强度和硬度，但韧性和冲击性能可能会降低。

相反，较低的铁素体含量可以提高材料的韧性和冲击性能，但可能会降低强度和硬度。

根据具体的工程需求和设计要求，在QT450球墨铸铁材料中铁素体含量的选择需要进行权衡和考虑。
