电力变压器的工作原理解析

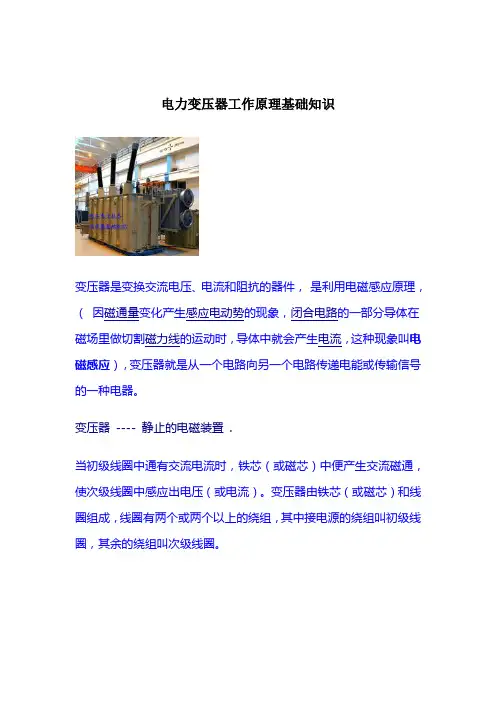

电力变压器工作原理基础知识

变压器是变换交流电压、电流和阻抗的器件， 是利用电磁感应原理，（ 因磁通量变化产生感应电动势的现象，闭合电路的一部分导体在磁场里做切割磁力线的运动时，导体中就会产生电流，这种现象叫电磁感应），变压器就是从一个电路向另一个电路传递电能或传输信号的一种电器。

变压器 ---- 静止的电磁装置 .

当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

二次绕组的磁通量的相量为 φm ,该磁通量称为主磁通

与电源相连的线圈，接收交流电能，称为一次绕组。

与负载相连的线圈，送出交流电能，称为二次绕组

一次绕组的 二次绕组的

电压相量 U1 电压相量 U2

电流相量 I1 电流相量 I2

电动势相量 E1 电动势相量 E2

匝数 N1 匝数 N2

2.理想变压器就是不计其他损耗的假设,实际中的变压器有百分之几的损耗.

若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化则U1 /U2=E1/E2=N1/N2

不计铁心损失，根据能量守恒原理可得：U1I1=U2I2

由此得出一次、二次绕组电压和电流有效值的关系：U1/U2=I2/I1

令 K=N1/N2，称为匝比（亦称电压比）：则U1/U2=K I1/I2=1/K

一、分类

按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

电力变压器工作原理基础知识

变压器是变换交流电压、电流和阻抗的器件， 是利用电磁感应原理，（ 因磁通量变化产生感应电动势的现象，闭合电路的一部分导体在磁场里做切割磁力线的运动时，导体中就会产生电流，这种现象叫电磁感应），变压器就是从一个电路向另一个电路传递电能或传输信号的一种电器。

变压器 ---- 静止的电磁装置 .

当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

二次绕组的磁通量的相量为 φm ,该磁通量称为主磁通

与电源相连的线圈，接收交流电能，称为一次绕组。

与负载相连的线圈，送出交流电能，称为二次绕组 一次绕组的 二次绕组的

电压相量 U1 电压相量 U2

电流相量 I1 电流相量 I2

电动势相量 E1 电动势相量 E2

匝数 N1 匝数 N2

2.理想变压器就是不计其他损耗的假设,实际中的变压器有百分之几的损耗.

若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化则U1

/U2=E1/E2=N1/N2

不计铁心损失，根据能量守恒原理可得：U1I1=U2I2

由此得出一次、二次绕组电压和电流有效值的关系：U1/U2=I2/I1

令 K=N1/N2，称为匝比（亦称电压比）：则U1/U2=K I1/I2=1/K

一、分类

按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

油浸式电力变压器

一、油浸式电力变压器的结构

器身：铁心、绕组、绝缘结构、引线、分接开关

油箱：油箱本体、箱盖、箱壁、箱底、绝缘油、附件、放油阀门、油样活门、接地螺栓、铭牌

冷却装置：散热器和冷却器

保护装置：储油柜 油枕 、油位表、防爆管 安全气道 、吸湿器 ( 呼吸器) 、温度计、净油器、气体继电器 瓦斯继电器

出线装置：高压套管、低压套管

1 、 铁芯

铁芯在电力变压器中是重要的组成部件之一。 它由高导磁的硅钢片叠积和钢夹夹紧而成铁心具有两个方面的功能。

在原理上： 铁心是构成变压器的磁路。 它把一次电路的电能转化为磁能又把该磁能转化为二次电路的电能，因此，铁心是能量传递的媒介体。

在结构上： 它是构成变压器的骨架。 在它的铁心柱上套上带有绝缘的线圈， 并且牢固地对它们支撑和压紧。铁心必须一点接地。

2、绕组

绕组是变压器最基本的组成部分， 绕组采用铜导线绕制， 它与铁心合称电力变压器本体， 是建立磁场和传输电能的电路部分。 电力变压器绕组由高压绕组、 低压绕组，高压引线 低压引线等构成。

3、调压装置

变压器调压是在变压器的某一绕组上设置分接头， 当变换分接头时就减少或增加了一部分线匝， 使带有分接头的变压器绕组的匝数减少或增加， 其他绕组的匝数没有改变， 从而改变了变压器绕组的匝数比。 绕组的匝数比改变了， 电压比也相应改变，输出电压就改变，这样就达到了调整电压的目的。

⑴ 有载分接开关： 有载分接开关的额定电流必须和变压器额定电流相配合。 切换开关需要定期检查，检查时应易于拆卸而不损坏变压器油的密封。开关仅应在

运行 5～6年之后或动作了 5 万次之后才需要检查。

⑵ 无励磁分接开关：无励磁分接开关应能在停电情况下方便地进行分接位置切换。无励磁分接开关应能在不吊芯（盖）的情况下方便地进行维护和检修，

还应带有外部的操动机构用于手动操作。

4、油箱

电压等级高的变压器油箱应装设压力释放装置，根据保护油箱和避免外部穿越性短路电流引起误动的原则，确定合理的动作压力。

转角变压器是一种常见的电气设备，主要用于改变交流电压的大小和相位。它的工作原理基于电磁感应定律和互感原理，通过两个或多个绕组之间的电磁耦合来实现电压的变换。

首先，我们需要了解转角变压器的基本结构。它主要由两部分组成：铁芯和绕组。铁芯通常由硅钢片叠压而成，具有良好的导磁性能。绕组则是由绝缘铜线绕制成的线圈，用于传输电能。在转角变压器中，铁芯和绕组之间有一定的夹角，这就是“转角”名称的由来。

接下来，我们来看转角变压器的工作原理。当交流电通过一个绕组时，会在铁芯中产生交变磁场。由于铁芯的存在，这个交变磁场会沿着铁芯的方向传播。同时，这个交变磁场也会在另一个绕组中产生感应电动势，从而在另一个绕组中产生电流。这就是电磁感应定律的基本原理。

在转角变压器中，由于铁芯和绕组之间存在一定的夹角，因此两个绕组中的交变磁场并不完全重合。这就导致了两个绕组之间的电磁耦合程度不同，从而改变了电压的大小和相位。具体来说，如果一个绕组的匝数多于另一个绕组，那么在这两个绕组之间就会产生电压降低、电流增大的效果；反之，如果一个绕组的匝数少于另一个绕组，那么在这两个绕组之间就会产生电压升高、电流减小的效果。

此外，由于两个绕组之间的电磁耦合程度不同，还会改变电压的相位。这是因为，电磁感应产生的电动势是与磁场的变化率成正比的。而在转角变压器中，由于两个绕组之间的夹角不同，因此磁场的变化率也不同，从而改变了电压的相位。

总的来说，转角变压器的工作原理就是利用电磁感应定律和互感原理，通过改变两个或多个绕组之间的电磁耦合程度，来实现电压的大小和相位的变换。这种设备在电力系统中有着广泛的应用，例如用于调节电压、改变电流方向、实现电气隔离等。

然而，转角变压器也存在一些问题。例如，由于其工作原理依赖于铁芯的磁导率，因此当铁芯饱和时，其性能会受到影响。此外，由于其结构复杂，因此在制造和维护过程中也存在一定的困难。因此，如何提高转角变压器的性能和可靠性，是当前研究的重要课题。
