PON网络知识介绍PON网络（Passive Optical Network）又称为无源光纤网络，是一种基于光纤传输技术的宽带接入网络。
与传统的以电信号为传输媒介的网络相比，PON网络具有更高的带宽、更远的传输距离和更低的成本。
PON网络的原理是在光纤传输链路中使用无源光纤设备，将光纤传输链路划分为不同的分支，每个分支连接到终端用户。
光信号从中心节点传输到终端用户的过程中，不需要额外的光源和光放大器进行增强，而是通过分光器进行分配和光栅进行反射，实现信号的传输。
这种设计使得光信号可以同时传输给多个用户，提高了网络的利用率。
光线路终端（OLT）是PON网络的中心节点，负责管理和控制整个网络。
OLT与电信运营商的核心网相连，并通过光纤链路将信号传输给ONU。
同时，OLT也负责对网络中的光信号进行调度和控制，以满足不同用户的需求。
光网络单元（ONU）是连接到终端用户的设备，通过PON网络接收和发送光信号。
每个终端用户都会有一个独立的ONU。
ONU可以是家庭用户的宽带接入设备，也可以是办公楼、学校等机构的网络终端设备。
ONU负责与OLT进行通信，将光信号转换成电信号，并将数据传输到用户终端设备。
光纤分配器（ODN）是将光信号从OLT分发到不同的用户分支的装置。
ODN将光信号分成不同的波长，然后通过分光器将其传输到不同的终端用户。
这种设计使得光信号可以在不同的用户之间共享，提高了网络的利用率。
PON网络具有许多优点。
首先，它提供了高带宽的网络接入，可以满足用户对高速互联网和大带宽应用的需求。
其次，PON网络的传输距离可以达到几十公里，远远超过了传统的电线传输距离。
此外，PON网络的构建成本较低，因为它使用了无源光纤设备，减少了能耗和维护成本。
然而，PON网络也存在一些挑战和限制。
首先，由于光纤传输链路的共享特性，网络的带宽会随着用户数量的增加而减少。
其次，由于是无源光纤网络，因此在信号传输过程中可能会存在一些损耗和衰减。

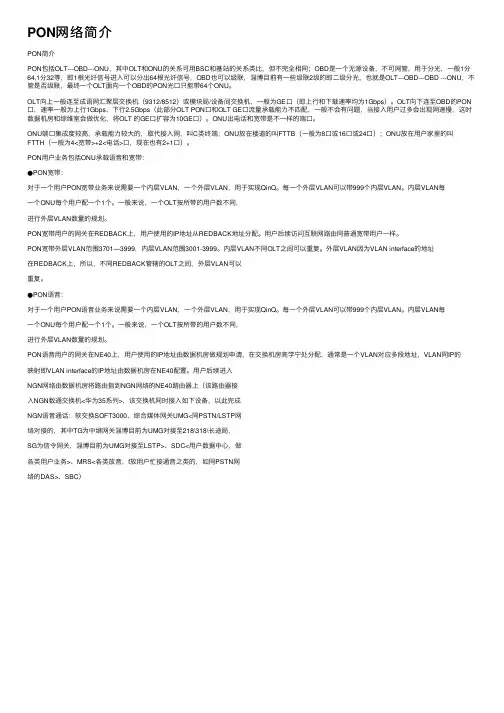

PON⽹络简介PON简介PON包括OLT---OBD---ONU，其中OLT和ONU的关系可⽤BSC和基站的关系类⽐，但不完全相同；OBD是⼀个⽆源设备，不可⽹管，⽤于分光，⼀般1分64,1分32等，即1根光纤信号进⼊可以分出64根光纤信号，OBD也可以级联，淄博⽬前有⼀些级联2级的即⼆级分光，也就是OLT---OBD---OBD ---ONU，不管是否级联，最终⼀个OLT⾯向⼀个OBD的PON光⼝只能带64个ONU。
OLT向上⼀般连⾄成语⽹汇聚层交换机（9312/8512）或模块局/设备间交换机，⼀般为GE⼝（即上⾏和下载速率均为1Gbps）。
OLT向下连⾄OBD的PON ⼝，速率⼀般为上⾏1Gbps、下⾏2.5Gbps（此部分OLT PON⼝和OLT GE⼝流量承载能⼒不匹配，⼀般不会有问题，当接⼊⽤户过多会出现⽹速慢，这时数据机房和综维室会做优化，将OLT 的GE⼝扩容为10GE⼝）。
ONU出电话和宽带是不⼀样的端⼝。
ONU端⼝集成度较⾼，承载能⼒较⼤的，取代接⼊⽹，叫C类终端；ONU放在楼道的叫FTTB（⼀般为8⼝或16⼝或24⼝）；ONU放在⽤户家⾥的叫FTTH（⼀般为4<宽带>+2<电话>⼝，现在也有2+1⼝）。
PON⽤户业务包括ONU承载语⾳和宽带：●PON宽带：对于⼀个⽤户PON宽带业务来说需要⼀个内层VLAN，⼀个外层VLAN，⽤于实现QinQ。
每⼀个外层VLAN可以带999个内层VLAN。
内层VLAN每⼀个ONU每个⽤户配⼀个1个。
⼀般来说，⼀个OLT按所带的⽤户数不同，进⾏外层VLAN数量的规划。
PON宽带⽤户的⽹关在REDBACK上，⽤户使⽤的IP地址从REDBACK地址分配。
⽤户后续访问互联⽹路由同普通宽带⽤户⼀样。
PON宽带外层VLAN范围3701—3999，内层VLAN范围3001-3999。
内层VLAN不同OLT之间可以重复。
外层VLAN因为VLAN interface的地址在REDBACK上，所以，不同REDBACK管辖的OLT之间，外层VLAN可以重复。
PON网络基础知识PON网络（Passive Optical Network）是一种光传输技术，它使用单一的光纤来传输信号和数据。
它是一种被广泛应用于光纤到户（FTTH）网络中的技术，为用户提供高速的宽带接入服务。
PON网络的基本原理是利用被动光分配器（PON Splitter）将光信号分配给多个终端用户。
信号从光线传输中心（OLT）发送到被动光分配器，然后通过光纤到达每个用户的终端设备。
由于光信号在传输过程中几乎没有衰减，因此光纤可以覆盖很长的距离。
此外，PON网络还使用了TDMA（时分多址）技术，即不同用户的数据被划分为不同的时间槽，在不同的时间发送，以确保数据的传输不会互相干扰。
PON网络具有以下几个关键组件：1. 光线传输中心（OLT）：光线传输中心是PON网络的核心设备，它负责将光信号发送到用户终端设备，并接收来自终端设备的信号。
2. 被动光分配器（PON Splitter）：被动光分配器是PON网络的关键组件之一，它将光信号分配给多个终端用户，使得多个用户可以共享一根光纤。
3. 光纤：光纤是PON网络中用于传输光信号的媒介，它具有很高的传输性能和稳定性。
4. 终端设备：终端设备是用户接入PON网络的设备，它可以是计算机、电话机、电视机等，用户通过它们进行数据通信和接收服务。
PON网络相对于传统的以太网有以下优势：1. 高速传输：PON网络可以提供高达100Mbps或更高的传输速度，远远高于传统的以太网。
2. 长传输距离：由于光信号在传输过程中几乎没有衰减，因此PON网络可以覆盖数十公里的距离。
3. 多用户共享：PON网络使用TDMA技术，可以将光信号分配给多个用户共享一根光纤，降低了网络成本和复杂性。
4. 高带宽：PON网络可以同时传输多种类型的信息，包括数据、语音和视频，满足用户对多种服务的需求。
PON网络在实际应用中具有广泛的用途，特别是在光纤到户（FTTH）网络中。
它可用于提供高速的宽带接入服务，满足用户对高速互联网的需求。
PON网络设备介绍及选择因素PON网络设备是一种无源光纤网络设备，它包括光线路终端（OLT）、光网络单元（ONU）和光分配网络（ODN）。
OLT是PON网络设备的核心组成部分，它负责接收和转发光信号，同时将光信号转换成数字信号，然后通过ODN将数字信号分配给各个ONU。
OLT还具有光纤接口和数字信号处理功能，可以支持多个并发用户，提高网络利用率。
ONU是PON网络设备的另一个重要组成部分，它负责接收和转发来自OLT的光信号，同时将数字信号转换成光信号，然后通过ODN发送给其他设备。
ONU 还具有用户接口功能，可以支持多个并发用户，提高网络利用率。
ODN是PON网络设备的第三个组成部分，它负责连接OLT和ONU，以及发送和接收光信号。
ODN由一系列光纤组成，这些光纤沿着光纤分布，可以将光信号分成多个并行信号，然后通过不同的光纤发送给其他设备。
ODN还具有光信号放大和整形功能，可以保证光信号的稳定性和可靠性。
光线路终端（OLT）位于网络侧，提供与本地交换机之间的接口，并连接1个或多个ODN，与用户侧的ONU通信。
光线路终端（OLT）设备是网络侧的核心设备之一，它主要负责与本地交换机之间的接口，以及连接1个或多个光配线网络（ODN）。
通过OLT设备，我们可以实现与用户侧的ONU设备进行通信，进而实现数据的传输和交换。
OLT设备通常具有强大的处理能力，以便能够处理大量的用户数据。
此外，OLT设备还具有丰富的接口，以便能够满足不同类型的使用需求。
例如，OLT 设备可以连接多个以太网端口、光纤端口等，以便实现多种不同的应用场景。
在用户侧，OLT设备通过光网络单元（ONU）与用户终端设备相连。
ONU设备可以是一个交换机、路由器、计算机等，以便实现用户侧的数据传输和交换。
通过OLT设备和ONU设备，我们可以实现高速、低延迟的数据传输，满足用户对于带宽和延迟的需求。
光线路终端（OLT）设备和光网络单元（ONU）设备是现代通信网络中的重要组成部分，它们凭借其强大的处理能力和丰富的接口，为数据的传输和交换提供了可靠的支持。
一、PON技术介绍 (2)二、硬件介绍 (3)1 MA5680T业务框外观如所示 (3)2 MA5606T的外观与尺寸 (5)3 MA5620的外观与尺寸 (6)4 MA5616的外观与尺寸 (7)二、业务配置过程 (9)1组网图 (9)2业务配置流程 (10)3系统数据配置 (10)（1）配置能力集模板并确认 (11)（2）配置MA5680T的带内网管数据 (13)（3）配置针对MA5620的业务数据 (15)（4）配置针对MA5606T的业务数据 (16)（5）配置针对MA5616的业务数据 (17)（6）实际脚本配置： (17)三、工程注意点 (18)一、GPON技术介绍。
：PON网络物理拓扑图在逻辑拓扑上，PON协议为OLT到每个ONU建立一条逻辑链路，以太网数据帧的前导字节承载这个逻辑链路标识，即LLID（Logical Link Identity）。
从OLT到ONU的下行数据流被封装为以太网报文，附加相应的LLID，在树状PON网络中发送。
ODN中的光分路器将数据流广播到各个支路，所有ONU都可接收到下行以太数据帧，根据LLID选择性接收自身数据。
从ONU到OLT的上行方向上，各个ONU采用时分复用的机制共享上行带宽。
OLT通过MPCP(Multi-point Control Protocol)报文给各ONU分配上9行时隙，并根据带宽请求和链路状况动态分配带宽，提高网络使用效率。
EPON通过MPCP协议定义ONU向OLT注册发现、OLT向ONU分配时隙授权、ONU向OLT 报告带宽请求等机制，实现了一种高效简洁的模型，成为广泛应用的光接入技术。
二、硬件介绍1 MA5680T业务框外观如所示MA5680T业务框外观图机框配置MA5680T机框的单板分布如图所示。
MA5680T机框单板分布图最左边槽位从上到下分为3部分，上面两部分为电源接入板槽位，槽位编号为21、22，固定配置两块电源板PRTG或PRTE，电源板为双路输入，互为备份。
PON网络基本知识PON网络介绍：GPON(Gigabit-Capable PON) 千兆无源光网络 | 吉比特无源光网络 | 无源光网络,技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，被大多数运营商视为实现接入网业务宽带化，综合化改造的理想技术。
GPON最早由FSAN组织于2002年9月提出，ITU-T在此基础上于2003年3月完成了IT U-T G.984.1 和G.984.2的制定，2004年2 月和6月完成了G.984.3的标准化。
从而最终形成了GPON的标准族。
基于GPON技术的设备基本结构与已有的PON类似，也是由局端的 OLT(光线路终端)，用户端的ONT/ONU(光网络终端或称作光网络单元 )，连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的 ODN(光分配网络)以及网管系统组成。
对于其他的PON标准而言，GPON标准提供了前所未有的高带宽，下行速率高达 2.5Gbi t/s，其非对称特性更能适应宽带数据业务市场。
提供QoS的全业务保障，同时承载ATM 信元和(或)GEM帧，有很好的提供服务等级、支持QoS保证和全业务接入的能力。
承载 GEM帧时，可以将TDM业务映射到GEM帧中，使用标准的 8kHz(125μs)帧能够直接支持TDM业务。
作为电信级的技术标准， GPON还规定了在接入网层面上的保护机制和完整的OAM功能。
GPON的标准在GPON标准中，明确规定需要支持的业务类型包括数据业务(Ethernet 业务，包括IP 业务和MPEG视频流)、 PSTN业务(POTS，ISDN业务) 、专用线(T1，E1，DS3，E3和ATM业务)和视频业务( 数字视频)。
GPON中的多业务映射到ATM 信元或GEM帧中进行传送，对各种业务类型都能提供相应的QoS保证。
GPON的种类GPON相关终端产品与EPON基本类似,主要分为三种:1）面向大客户、商业用户为主的FTTH/FTTO等类终端，一般称SFU/SBU型ONU。
PON技术详细介绍PON（Passive Optical Network）是一种光纤通信网络技术，它通过光纤将高带宽的信号传输到用户终端，以满足现代社会对大容量、高速度和低时延的通信需求。
PON技术具有高带宽、宽覆盖、低成本等优势，已经成为目前最主流和最先进的光接入技术。
PON技术的核心是光分插复用器（ODP，Optical Distribution Point），它将光纤信号分配给不同的用户。
PON网络包括OLT（Optical Line Terminal）和ONU（Optical Network Unit）两个主要部分。
OLT位于通信服务提供商的中心局，负责光信号的发送和接收。
而ONU通常安装在用户家中或办公室内，负责终端设备和光纤之间的转换。
在PON网络中，OLT通过光纤传送信号到ODP，然后通过光分插复用器将信号分配给不同的ONU。
每个ONU负责终端设备的连接和信号转换，使得用户可以通过ONU与OLT进行双向通信。
PON技术可以实现光纤的点对点或者点对多点传输，从而满足不同用户的需求。
PON技术有几个主要的版本，包括EPON（Ethernet PON）、GPON （Gigabit PON）、XG-PON（10 Gigabit PON）和NG-PON2（Next Generation PON）。
EPON使用以太网协议，具有较低的成本，适用于中小型接入网络。
GPON是目前应用最广泛的PON技术，提供上行传输速率为1.25 Gbps和下行传输速率为2.5 Gbps的服务。
XG-PON和NG-PON2是下一代的PON技术，提供更高的传输速率和更大的带宽，适用于大型城市和高密度用户。
PON技术相对于传统的铜线接入技术具有很多优势。
首先，PON技术使用光纤传输信号，具有更高的带宽和传输速率，可以满足高清视频、大文件传输和在线游戏等高容量应用的需求。
其次，PON网络采用被动光分插复用技术，不需要电源和信号放大器，大大降低了网络的成本和功耗。
