盘左盘右° ′″° ′″″° ′″° ′″° ′″A00 00 05180 00 07-2(00 00 07)00 00 0600 00 00
B35 47 23215 47 20235 47 2235 47 15C103 56 31283 56 33-2103 56 32103 56 25D289 42 53109 42 56-3289 42 55289 42 48A00 00 09180 00 0600 00 08
A90 00 20270 00 24-4(90 00 23)90 00 2200 00 00
B125 47 37305 47 352125 47 3635 47 1335 47 14C193 56 4713 56 434193 56 45103 56 22103 56 24D19 43 10199 43 08219 43 09289 42 46289 42 47A90 00 22270 00 26-190 00 24
竖盘读数半测回角值指标差一测回角值° ′″° ′″(x)″° ′″左65 46 3324 13 27右294 13 2524 13 25左85 33 2104 26 39右274 26 3604 26 36左113 23 45-23 23 45右246 36 17-23 23 43左101 48 49-11 48 49右258 41 13-11 48 47各测回均值
检验结果：水平角2C值及竖直角指标差均符合限差要求，故可以使用。
(若不合格送检。)平 均方向值
24 13 26
04 26 38
-23 23 44
-11 48 48归 零方向值
C
D目标
盘位2C
-1
-1.5
1
1测回序数
1
2
测点
A

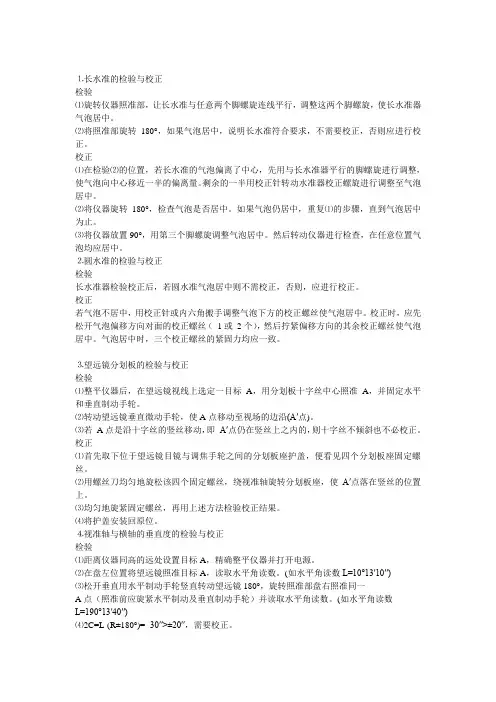

B全站仪检验与校正记录表
检查仪器： 出厂编号： 检查日期： 水平角观测：（检验项目2C值<12″）水平度盘读数
竖直角观测：（检验项目竖盘指标差x″<15″）
观测： 记录： 计算： 复核：测站
全站仪怎么使用的及其详细的使用说明书
全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。
根据测角精度可分为0。5″，1″，2″，3″，5″，10″等几个等级，
全站仪采用了光电扫描测角系统，其类型主要有：编码盘测角系统、光栅盘测角系统及动态（光栅盘）测角系统等三种
全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法 ：
1）水平角测量
（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量
（1）设置棱镜常数
测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值
光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算
某某公司
测绘仪器设备检定校准和使用管理制度
发文文号：2023-08-1
一、测绘仪器设备的检定校准
1、新购仪器、工具，在使用前应到国家法定计量技术检
定机构检定。
2、各种测量仪器使用前后必须进行常规检验校正，使用
过程做好维护，使用后及时进行养护。GNSS 接收机、水准仪、
全站仪等各种光电类、激光类仪器必须定期送到具有资质的
部门进行鉴定。鉴定时间不宜超过规定时间，以确保测量的
准确和精度。
3、严禁使用未经检验和鉴定、校准不到出厂精度、超过
鉴定周期，以及零配件缺损和示值难辩的仪器。按相关规定
仪器的检定周期为 1 年，仪器维修后及碰撞后应重新检定后
方可使用。按照项目要求定期对仪器进行校准（一般用仪器
自带校准功能进行校准），1 个月校准一次。
4、管理人员负责仪器的检定和校准，制定检定校准计
划，在次年检定校准日期前，将仪器交由专业机构进行检定
校准。管理人员负责编制《测量仪器检定校准计划》，并按
照一览表上的计划日期送检。
二、测绘仪器设备的使用保管 4、在强烈阳光、雨天或潮湿环境下作业，务必在伞的
遮掩下工作。对仪器要小心轻放，避免强烈的冲击震动，整
个作业过程中工作人员不得离开仪器，防止意外发生。
5、转站时，即使很近也应取下仪器装箱。测量工作结
束后，先关机卸下电池后装箱，长途运输要提供合适的减震
措施，防止仪器受到突然震动。
6、测量仪器要设置专库存放，环境要求干燥、通风、
防震、防雾、防尘、防锈。仪器应保持干燥，遇雨后将其擦
干，放在通风处、晾干后再装箱。各种仪器均不可受压、受
冻、受潮或受高温，仪器箱不要靠近火炉或暖气管。
7、当测量仪器出现下列情况为不合格已经损坏：过载
或误操作；功能出现了可疑；显示不正常；超过了规定的周
检确认时间间隔；仪表封缄的完整性已被破坏；光电类、激
光类仪器超过使用寿命，零点漂移严重，测量结果不稳定，
测量结果可靠性低时，必须申请报废；常规仪器损坏后无法
全站仪测角度步骤详细
全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法:
1) 水平角测量
(1) 按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。
(2) 设置A方向的水平度盘读数为0°00/00〃。
(3) 照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2) 距离测量
(1) 设置棱镜常数
测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
(2) 设置大气改正值或气温、气压值
光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。 （3）量仪器高、棱镜高并输入全站仪。
（4）距离测量
照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量
（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。 (5) 量仪器高、棱镜高并输入全站仪。
