精馏塔控制

目录

1 精馏塔控制系统介绍 ..................................................................................... 2

1.1 精馏塔原理 .......................................................................................... 2

1.2 控制要求及干扰因素 .......................................................................... 2

1.3工艺设计要求： ................................................................................... 3

2 控制方案的分析与论证 ................................................................................. 4

2.2 控制方案的设计 .................................................................................. 5

2.2.1方案选择——简单均匀控制 .................................................... 5

2.2.2 方案选择——串级控制 ........................................................... 6

3系统方框图，工艺流程简图及仪器仪表选型 .............................................. 8

3.1系统方框图 ........................................................................................... 8

第４９卷第２期　２０１３年４月　石油化工自动化　

ＡＵＴＯＭＡＴ１０Ｎ　ＩＮ　ＰＥＴＲ（　ＣＨＥＭＩＣＡＬ　ＩＮＤＵＳＴＲＹ　Ｖｏｌ＿４９。Ｎｏ．２　

Ａｐｒｉｌ，２０１３　

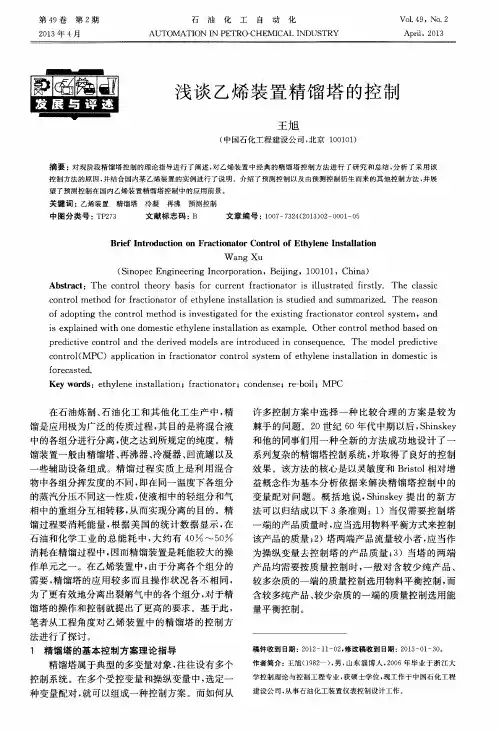

浅谈乙烯装置精馏塔的控制　

王旭　

（中国石化工程建设公司，北京１００１０１）　

摘要：对现阶段精馏塔控制的理论指导进行了阐述，对乙烯装置中经典的精馏塔控制方法进行了研究和总结，分析了采用该　控制方法的原因，并结合国内某乙烯装置的实例进行了说明。介绍了预测控制以及由预测控制衍生而来的其他控制方法，并展　望了预测控制在国内乙烯装置精馏塔控制中的应用前景。　关键词：乙烯装置精馏塔冷凝再沸预测控制　中图分类号：ｒｒＰ２７３　文献标志码：Ｂ　文章编号：１００７—７３２４（２０１３）０２—０００１—０５　

Ｂｒｉｅｆ　Ｉｎｔｒｏｄｕｃｔｉｏｎ　ｏｎ　Ｆｒａｃｔｉｏｎａｔｏｒ　Ｃｏｎｔｒｏｌ　ｏｆ　Ｅｔｈｙｌｅｎｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　Ｗａｎｇ　Ｘｕ　（Ｓｉｎｏｐｅｃ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｉｎｃｏｒｐｏｒａｔｉｏｎ，Ｂｅｉｊｉｎｇ，１００１０１，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｃｏｎｔｒｏｌ　ｔｈｅｏｒｙ　ｂａｓｉｓ　ｆｏｒ　ｃｕｒｒｅｎｔ　ｆｒａｃｔｉｏｎａｔｏｒ　ｉｓ　ｉｌｌｕｓｔｒａｔｅｄ　ｆｉｒｓｔｌｙ．Ｔｈｅ　ｃｌａｓｓｉｃ　

ｃｏｎｔｒｏｌ　ｍｅｔｈｏｄ　ｆｏｒ　ｆｒａｃｔｉｏｎａｔｏｒ　ｏｆ　ｅｔｈｙｌｅｎｅ　ｉｎｓｔａｌｌａｔｉｏｎ　ｉｓ　ｓｔｕｄｉｅｄ　ａｎｄ　ｓｕｍｍａｒｉｚｅｄ．Ｔｈｅ　ｒｅａｓｏｎ　

ｏｆ　ａｄｏｐｔｉｎｇ　ｔｈｅ　ｃｏｎｔｒｏｌ　ｍｅｔｈｏｄ　ｉｓ　ｉｎｖｅｓｔｉｇａｔｅｄ　ｆｏｒ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｆｒａｃｔｉｏｎａｔｏｒ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ，ａｎｄ　ｉｓ　ｅｘｐｌａｉｎｅｄ　ｗｉｔｈ　ｏｎｅ　ｄｏｍｅｓｔｉｃ　ｅｔｈｙｌｅｎｅ　ｉｎｓｔａｌｌａｔｉｏｎ　ａｓ　ｅｘａｍｐｌｅ．Ｏｔｈｅｒ　ｃｏｎｔｒｏｌ　ｍｅｔｈｏｄ　ｂａｓｅｄ　ｏｎ　

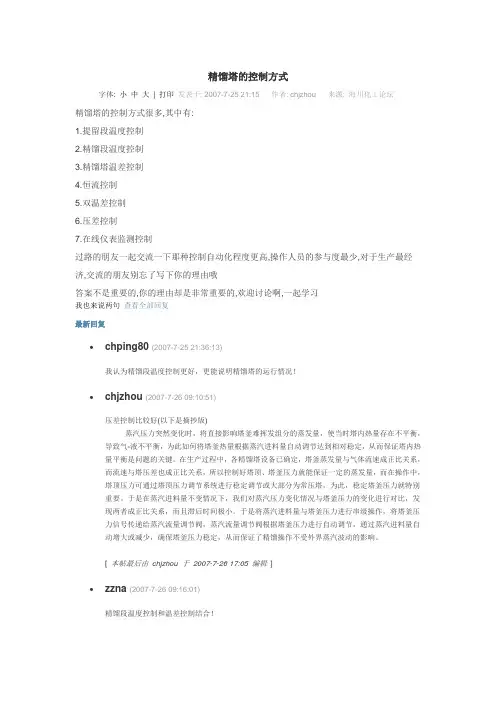

精馏塔的控制方式

字体: 小 中 大 | 打印 发表于: 2007-7-25 21:15 作者: chjzhou 来源: 海川化工论坛

精馏塔的控制方式很多,其中有:

1.提留段温度控制

2.精馏段温度控制

3.精馏塔温差控制

4.恒流控制

5.双温差控制

6.压差控制

7.在线仪表监测控制

过路的朋友一起交流一下那种控制自动化程度更高,操作人员的参与度最少,对于生产最经济,交流的朋友别忘了写下你的理由哦

答案不是重要的,你的理由却是非常重要的,欢迎讨论啊,一起学习

我也来说两句 查看全部回复

最新回复

 chping80 (2007-7-25 21:36:13)

我认为精馏段温度控制更好，更能说明精馏塔的运行情况！

 chjzhou (2007-7-26 09:10:51)

压差控制比较好(以下是摘抄版)

蒸汽压力突然变化时，将直接影响塔釜难挥发组分的蒸发量，使当时塔内热量存在不平衡，导致气-液不平衡，为此如何将塔釜热量根据蒸汽进料量自动调节达到相对稳定，从而保证塔内热量平衡是问题的关键。在生产过程中，各精馏塔设备已确定，塔釜蒸发量与气体流速成正比关系，而流速与塔压差也成正比关系，所以控制好塔顶、塔釜压力就能保证一定的蒸发量，而在操作中，塔顶压力可通过塔顶压力调节系统进行稳定调节或大部分为常压塔，为此，稳定塔釜压力就特别重要。于是在蒸汽进料量不变情况下，我们对蒸汽压力变化情况与塔釜压力的变化进行对比，发现两者成正比关系，而且滞后时间极小。于是将蒸汽进料量与塔釜压力进行串级操作，将塔釜压力信号传递给蒸汽流量调节阀，蒸汽流量调节阀根据塔釜压力进行自动调节，通过蒸汽进料量自动增大或减少，确保塔釜压力稳定，从而保证了精馏操作不受外界蒸汽波动的影响。

[ 本帖最后由 chjzhou 于 2007-7-26 17:05 编辑 ]

 zzna (2007-7-26 09:16:01)

精馏塔控制系统设计

精馏塔控制系统是指用于控制精馏装置运行的自动化系统。精馏塔是化工过程中常用的一种分离设备，用于将混合物按照不同组分进行分离，并获得精馏产品。精馏塔控制系统设计的目标是实现对塔内温度、压力、流量等参数的自动调节，以保持塔的稳定运行和达到设定的产品品质和产量要求。

1.系统的安全性：由于精馏塔操作涉及到高温高压的条件，系统的安全性是首要考虑因素。安全系统应该能及时发现并处理可能的危险情况，如超压、超温等，确保塔内的操作条件始终处于安全范围内。

2.过程控制策略：根据塔的物料性质和操作要求，设计合理的控制策略。常见的控制策略包括温度控制、压力控制、流量控制等。需要根据塔内的反应动力学特性和传热传质特性来优化控制策略，比如采用多变量控制或者模型预测控制等。

3.仪表设备选型：根据控制策略选择合适的仪表设备，如温度传感器、压力传感器、流量计等。仪表设备应具有高精度、稳定性好和耐高温高压等特点，以满足精馏塔操作的要求。

4.控制系统架构设计：根据控制策略和仪表设备的选择，设计控制系统的架构。控制系统通常包括传感器、执行器、控制器和通信网络等部分。传感器用于测量塔内的物理参数，执行器用于调节塔内的操作条件，控制器用于处理传感器的测量信号并确定下一步的控制策略，通信网络用于传输和共享数据。

5.监控系统设计：精馏塔的操作过程需要实时监控，及时发现和处理异常情况。监控系统应能对塔内各项参数进行实时显示和记录，并提供报警、故障诊断和数据分析等功能。监控系统可以采用人机界面、数据采集系统、故障诊断系统等多种形式。

在精馏塔控制系统的设计中，需要充分考虑各种可能的操作变量、工艺的稳定性、产量和能耗等方面的要求。通过合理的控制系统设计，可以实现对精馏塔的准确控制，提高产品质量和产量，降低能耗和运行成本。
