光电直读发射光谱法分析铝及铝合金的标准之间的差异

  • 格式：pdf
  • 大小：2.81 MB
  • 文档页数：4

JIHBB

&理圯睦验-圯莩分册PTCA(PART B: CHEM. ANAL.)

实验宠管理DOI： 10.11973 lhjy-hx202102010

光电直读发射光谱法分析铝及

铝合金的标准之间的差异

陆科呈，彭斐，郑许，兰标景(广西南南铝加T.有限公司，南宁530031)

中图分类号：0657.3 文献标志码：B 文章编号：100卜4020(2021)02-0152-0.1

光电直读发射光谱法因具有操作简单、多元素

同时分析、分析速率快、准确度高、重现性好、不易受

到污染、干扰小和成本低等1 2:优点.广泛应用于铝

及铝合金化学成分分析中。光电直读发射光谱法尤 其迎合企业生产过程中炉前、炉后快速化学成分分

析和调整的生产需要，光电直读发射光谱仪已经成

为铝制造企业不可或缺的检测设备之一。光电直读 发射光谱法基本原理是样品被火花光源激发.经人

射狭缝到达光栅上色散成光谱，作用在光电倍增管 或电荷耦合元件（C C D)检测器上产生光电流（即光

能转变为电能）。通过检测系统、计算机数模转换. 测出特征谱线的强度.然后准确计算出样品中各元

素的含量。由计算机程序控制完成分析的全部

过程。光电直读发射光谱法分析铝及铝合金常用 的标准主要为国家标准GB/T 7999 —2015《铝及铝

合金光电直读发射光谱分析方法》和美国标准 ASTM E1251-17a《铝及铝合金火花原子发射光谱

分析标准试验方法》，国外客户以及船级社认证、 Nadcap认证等国际认证一般要求使用ASTM

E1251-17a。

本文从标准之间的关系和适用范围、术语、方法

提要、分析参数、检测设备及其辅助设备、样品加工、 标准样品、工作曲线绘制、样品分析、报告数值修约、 精密度等方面对GB/T 7999 — 2015和ASTM E1251-17a的标准内容进行差异分析.并从实际检

测经验出发.简要讨论光电直读发射光谱法分析的

关键影响因素.以期为实验室检测更好地理解

收稿日期：2020-02-29基金项目：广西创新驱动发展专项资金项目（桂科 AA17204012.桂科AA17202007 >;南宁市科学研究与技术开发计 划项目（20191015)和使用这两个标准（尤其是ASTM E1251-17a)提供

帮助。

1标准内容差异

1.1标准之间的关系和适用范围GB/T 7999 — 2015 和 ASTM E1251-17a 并未

相互提及和参考、引用.是相互独立的两个检测标

准。两个标准中检测元素均以元素英文单词首字母 顺序排列，GB/T 7999 —2015适用于Sb、As、Ba等

28个元素的检测.ASTM E1251-17a适用于Sb、 As、Be等25个元素的检测，其检测范围差异见

表1。由表1可知：ASTM E1251-17a能测而GB/T

7999 —2015不能测的元素有Co,而GB/T 7999 — 2015能测ASTM E1251-17a不能测的元素有Ba、 Cd、Ce和Sc等4个元素：GB/T 7999 —2015整体上

检测范围的下限比ASTM E1251-17a低、检测范围

的上限比ASTM E1251-17a高，例如铝合金常测的 Si、Fe、Cu、Mn、Mg、Cr、Zn、Ti 和 Zr 这 9 个兀素，

GB/T 7999 —2015检测范围的下限均为0.000 1%,

比ASTM E1251-17a检测范围的下限低一到两个

数量级。ASTM E1251-17fi检测范围的上限相对较 低.看起来不能满足高铜合金（如2219)、高镁合金 (如5059K高锌合金（如7055)等高合金牌号的检测

需求（国家标准GB/T 3190— 2008《变形铝及铝合 金化学成分》），但是，ASTM E1251-17a也声明适用

的检测范围可以根据设备的性能、所采用的特定元 素波长的光谱特性以及恰当的标准样品而扩展至更 高或者更低。因此.ASTM E1251-17a给出的检测

范围只是一个参考，具体的检测范围还应根据实验 室设备和实际条件而改变。另夕卜，ASTM E125卜

1 7a还特别强调不推荐使用光电直读发射光谱法检

• 152

•陆科呈.等：光电直读发射光谱法分析铝及铝合金的标准之间的差异

表1 GB/T 7999-2015和AST\1 P:丨25卜丨7a检测范围差异 Tab. 1 Difference of detection ranges of CB/T 7999-2015 and ASTM El251-17a

元素检测范围VL'/ %元素检测范围V.'/%

GB/T 7999-2015ASTM E1251-17aGB/T 7999-2015ASTM E1251-17a

Sb0.004 0〜0.500.001 〜0.003Li0.000 5 〜0.0100.000 3〜2.1

As0.006 0〜0.0500.001 〜0.006Mg0.000 1〜11.000.03 〜5_4

Ba0.000 1 〜0.005-Mn0.000 1 〜2.000.001 〜1.2

Be0•000 1 〜0.200.000 4〜0.24Ni0.000 1 〜3.000.005 〜2.6

Bi0.001 0 〜0.800.03 〜0.6P0.000 5〜0.005 00.003以上

B0.000 1 〜0.003 00•000 6〜0.009Sc0.050 〜0.30-

Cd0.000 1 〜0.030Si0.000 1 〜15.000.07 〜16

Ca0.000 1 〜0.005 00.000 2以上Na0.000 1 〜0.005 00.003 〜0.02

Ce0.050 〜0.60-Sr0.001 0 — 0.500.03以上

Cr0.000 1 〜0.500.001 〜0.23Sn0.001 0 〜0.500.03以上

Co—0.4以上Ti0.000 1 〜0.500.001 〜0.12

Cu0.000 1 〜11.000.001 〜5.5V0•000 1 〜0.200.002 〜0.022

Cia0.000 1 〜0.0500.02以上Zn〇.〇〇〇 1 〜n.oo0.002 〜5.7

Fe0.000 1〜5.000.2 〜0.5Zr0.000 1 〜0.500.001 〜0.12

Pb0.000 1 〜0.800.04 〜0.6

测Hg,为验证Hg含量是否符合法规要求，应使用

辉光放电质谱法、X射线荧光光谱法、冷蒸气原子吸

收光谱法和电感耦合等离子体质谱法等技术手段。

1.2术语

GB/T 7999 —2015没有对涉及的相关术语进

行详细定义，ASTM E1251-17a对合金类型校准曲

线、二元类型校准曲线、通用曲线、两点漂移校正、类 型校准等术语进行了解释，并表述“为取得最好的分

析结果，类型校准标准样品各元素含量与样品相应

元素含量相对差值应在10%以内最佳”。这为类型

校准标准样品的选择提供参考依据，当然在实际应

用中因生产合金较多、成本受限、无合适的标准样品 来源等因素，很难保证每种元素都符合该要求，最重

要的是类型校准标准样品和样品合金牌号一致，在

没有完全一致牌号标准样品的情况下•优先保证合

金元素或者重要元素符合这个要求或者尽可能接

近，这能大大减少检测误差。

1.3方法提要GB/T 7999 —2015 和 ASTM E125卜 17a 均对

方法提要进行了概述，ASTM E1251-17a还对合金

类型校准曲线、二元类型校准曲线、通用曲线进行了

详细阐述，说明了每种曲线的应用范围。

1.4分析参数、检测设备及其辅助设备GB/T 7999 — 2015 和 ASTM E1251-17a 分别对分析谱线和潜在干扰元素进行表述，ASTM

E1251-17a中列出了典型的激发光源参数，并且两

份标准都声明其中参数仅为典型值，应根据实际的

设备选择合适的激发条件。因此•在使用这两份标 准时.没有必要刻意追求参数与标准中一致。 ASTM E125卜17a还在第七节、第八节和第十三节

分别对激发光源、激发室、气体传输系统、检测器、电

极等部件以及光谱仪描迹、光路准直、设备漂移、电

气参数、曝光条件、氩气流量控制等仪器操作进行详

细描述。氩气为激发间隙保护气体，其纯度至关重

要.影响到结果的精密度。两份标准均要求氩气纯 度至少为99.995%,另外，ASTM E1251-17a强烈建

议使用全金属管连接，因为塑料管带来的有机污染

物、10 _级别的氧气或者水蒸气对激发有不利影响。

电极和样品的表面是火花放电的两个终点，由钨或 者其他合适材料组成，ASTM E1251-17a强调电极

的结构和辅助间隙的距离在随后的光谱仪工作曲线

绘制和工作曲线调整中不能改变，每次激发后应清 理电极以保持其形状、间隙距离和减少表面污染物，

这是检测结果准确性和精密性的关键。

1.5样品加工关于样品取样、加工设备及加工方法，GB/T

7999 — 2015引用的是国家标准GB/T 17432 —2012

《变形铝及铝合金化学成分分析取样方法》，ASTM

• 153

•E1251-17a引用的是美国标准ASTM E716-16《光

谱化学分析用铝和铝合金的取样和样品制备规程K 在相应标准中都有详细描述。ASTM E1251-17«强

烈推荐标准样品和样品使用相同的加工方法，不同

的表面特性可能会对检测结果产生影响。标准样品

和样品都要有新制备的表面，可获得好的分析结果。

若标准样品或样品的表面明显有污渍，看起来老旧

或是氧化，有细孔、夹渣或者其他外来物以及被重复 激发污染了均不能使用。1.6标准样品GB/T 7999 — 2015对标准样品、标准化样品和

控制样品进行了简单描述。ASTM E1251-17a在第

九节详细描述标准样品、标准化样品和类型校准样

品等参考物质的概念及追溯性，因为光电直读发射

光谱法是一种相对分析方法，标准样品应与样品具

有非常匹配的冶金技术、结构和成分，所以注意必须

采用与样品材料特性匹配的标准样品，并校正这些

因素的影响。标准化样品用于将设备强度比调整至

仪器初始校准的状态，因此不需要对其元素含量进 行标定，只需要保证其均匀性、再现性。ASTM E12 51 -17 a提到标准化样品包含高含量标准化样品

和低含量标准化样品，而GB/T 7999 — 2015中未提

及此分类。ASTME125M7a还在第十四节详细介

绍了标准化（亦称为“漂移校正”）的必要性，标准化

样品来源、激发次数、均匀性、记录及替换，并且推荐 每个标准化样品激发点数至少为4个。GB/T

7999 — 2015注明不建议使用单点标准化。

1.7工作曲线绘制GB/T 7999 —2015在7.3节介绍了工作曲线的

建立，要求每个标准样品至少激发4个点，每条T.作

曲线至少要使用3个标准样品。ASTM E1251-17a

则要求每种元素的每条工作曲线至少要使用4个标

准样品，在第十五节更为详细地介绍了如何绘制工 作曲线，具体步骤还需遵循仪器厂家的操作手册。

1.8样品分析

完成校准之后进行样品分析。GB/T 7999 —

2015要求激发点距样品边缘宜5〜6 mm,每个样品

至少激发2次，取平均值作为分析结果，待测元素检

测结果应在绘制丁作曲线所用标准样品的含量范围 之内。ASTM E1251-17a要求样品和标准样品应从

其外边缘7〜10 mm处激发，推荐激发2〜4次，对

于非常复杂的合金或者偏析样品，则可增加激发次

数，并且应取所有激发点平均值作为最终分析结果.屮騸瞄-圯耷分明______________________陆科呈.等：光电直读发射光谱法分析铝及钥合金的标准之间的差异

合集下载

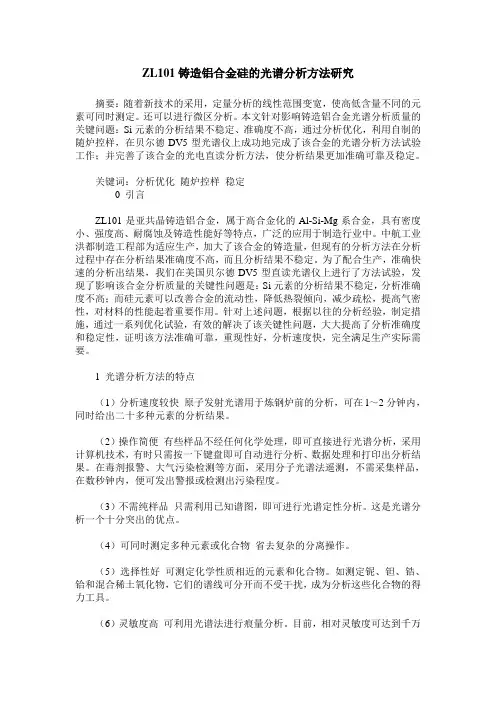

ZL101铸造铝合金硅的光谱分析方法研究
