建筑物沉降观测方案

“XX时代广场”项目新建建筑物

沉降观测技术方案

四川XXXXX检测咨询有限公司

二○一○年七月

目 录

一、工程概况

二、沉降观测的主要技术要求

1、本方案所依据的有关技术标准

2、设立水准基点

3、设立沉降观测点

4、沉降观测周期安排

5、其它技术要求

三、实施技术方案

1、水准基点的高程测量和限差

2、沉降观测点的观测措施和限差

3、观测值的平差计算和成果整理分析

四、提交的成果内容

五、仪器设备、人员组织、三体系及服务承诺

1、投入仪器设备及人员组织

2、三体系（质量、环境、职业健康安全保证体系）

3、服务承诺

附图：沉降观测点位布设示意图

一、工程概况

XXXXxxx公司开发的“XXXXx时代广场”项目位于天府大道，共有三栋新建建筑物，其中1#综合楼为地上21F，2#办公楼为地上25F，3#综合楼为地上15F，采用框架剪力墙结构。

根据业主、质检站及有关规范要求，需对上述3栋新建建筑物进行沉降观测，以便了解该3栋建筑物的沉降情况，从而为施工及设计部门提供可靠数据，并正确指导施工，确保该3栋建筑物的安全，同时也为建筑质量的评定提供客观评判依据。

二、沉降观测的主要技术要求

1、 本工程沉降观测方案满足如下有关技术标准

(1)中华人民共和国行标《建筑变形测量规范》JGJ8—2007；

(2)中华人民共和国国标《建筑地基基础设计规范》GB50007－2002。

2、 设立水准基点

水准基点是整个观测工作的基准，为保证观测值的高可靠性，根据有关规范，在施工区附近(变形范围外)采用统一标准埋设供沉降观测使用的3个水准基点。

3、 设立沉降观测点

我公司根据该项目新建建筑物的结构特点并结合有关规范要求共布设32个沉降观测点，其中1#楼、2#楼各布设8个沉降观测点，3#楼布设16个沉降观测点。沉降观测点埋设具体位置见“沉降观测点点位布设示意图”（附图NO:2）。沉降观测点埋设在±0.00层承重墙体、柱子上（距地坪约+0.25米左右）。采用钻孔埋入统一的成品标志，并在

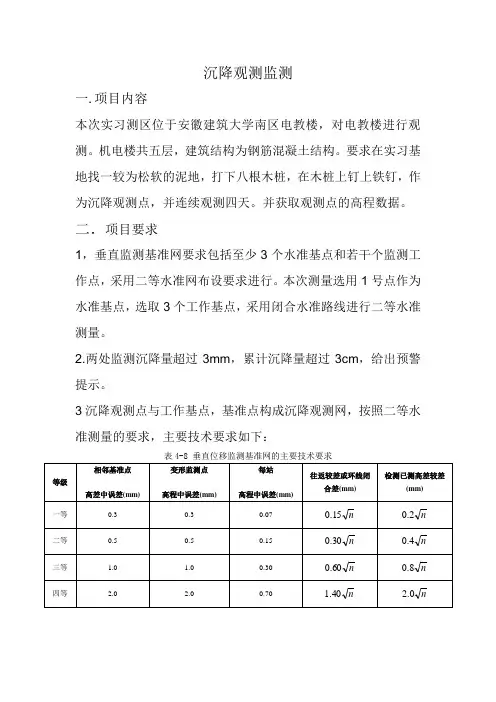

沉降观测监测

一. 项目内容

本次实习测区位于安徽建筑大学南区电教楼，对电教楼进行观测。机电楼共五层，建筑结构为钢筋混凝土结构。要求在实习基地找一较为松软的泥地，打下八根木桩，在木桩上钉上铁钉，作为沉降观测点，并连续观测四天。并获取观测点的高程数据。

二．项目要求

1，垂直监测基准网要求包括至少3个水准基点和若干个监测工作点，采用二等水准网布设要求进行。本次测量选用1号点作为水准基点，选取3个工作基点，采用闭合水准路线进行二等水准测量。

2.两处监测沉降量超过3mm，累计沉降量超过3cm，给出预警提示。

3沉降观测点与工作基点，基准点构成沉降观测网，按照二等水准测量的要求，主要技术要求如下：

表4-8 垂直位移监测基准网的主要技术要求

等级 相邻基准点

高差中误差(mm) 变形监测点

高程中误差(mm) 每站

高程中误差(mm) 往返较差或环线闭合差(mm) 检测已测高差较差(mm)

一等 0.3 0.3 0.07 n15.0 n2.0

二等 0.5 0.5 0.15 n30.0 n4.0

三等 1.0 1.0 0.30 n60.0 n8.0

四等 2.0 2.0 0.70 n40.1 n0.2

表4-9 水准观测的主要技术要求

等级 水准仪

型号 水准尺 视线

长度(m) 前后视距较差(m) 前后视距差累积

(m) 视线离地面最低高度

(m) 基、辅分划读数差(mm) 基、辅分划所测高差较差(mm)

一等 DS05 因瓦 15 0.3 1.0 0.5 0.3 0.4

二等 DS05 因瓦 30 0.5 1.5 0.5 0.3 0.4

三等 DS05 因瓦 50 2.0 3.0 0.3 0.5 0.7

DS1 因瓦 50 2.0 3.0 0.3 0.5 0.7

四等 DS1 因瓦 75 5.0 8.0 0.2 1.0 1.5

三.项目方案

1.观测点的布置

垂直沉降监测点的布设要依据设计要求，参考《工程测量规范》及经验，灵活布设。根据以上原则，在电教楼的8个角布设8个沉降观测点。如图

桐柏县司法局业务用房综合楼

沉降观测方案

编制人：***

2012年9月1日

桐柏县司法局业务用房综合楼 沉降观测方案

1

目 录

一、编制依据

二、工程概况

三、控制点的布置及施测

四、各控制点的放样

五、施工时的各项限差和质量保证措施

六、沉降观测

七、测量复核措施及资料的整理

八、施工测量工作的组织与管理

九、仪器保养和使用制度

十、测量管理制度

桐柏县司法局业务用房综合楼 沉降观测方案

2 一、编制依据

1、《城市测量规范》CJJ8-89

2、《工程测量规范》GB50026-93

3、建筑施工图纸、会审及相关文件

二、工程概况

工程名称：桐柏县司法局业务用房综合楼

工程地点：桐柏县财政局北侧

建设单位：桐柏县司法局

工程概况：桐柏县司法局服务用房综合楼位于淮河北岸、桐柏县府前广场西侧， 2~9层（主楼9层，附楼2层）建筑面积1483m2。主楼有一层地下室，采用天然地基、筏板基础，框架结构。建筑区域内东侧为混凝土路面，西侧为原建筑混凝土基础。

三、控制点的布置及施测

1、监测项目：建筑物沉降观测，地基土分层沉降观测，建筑场地沉降观测，，支架沉降、位移和变形，以及支撑地基稳定性沉降观测。

2、从场地的实际情况看，场地四周距离建筑物在10M以上，故对布设控制点无影响。北侧场地做临设及材料堆放用，所以控制点集中布设在东西侧原有混凝土地面上，西北侧只布设远向复核控制点。

3、布设的控制点均应引向四周永久建筑物或马路上。

4、高程控制网的布设要求：

（1）每一测区的水准基点不应少于3个；对于小测区，当确认点位稳定可靠时可少于3个，应连同工作基点不得少于3个，以保证测量的准确性。水准基点的标石，应埋设在地基可靠稳定混凝土中。并作明显标示。 桐柏县司法局业务用房综合楼 沉降观测方案

建 筑 物 沉 降 观 测

方 案

XXXXX工程质量检测有限公司

二0一二年三月 XXX工程质量检测有限公 建筑沉降观测技术方案

1 XXXXX建筑物及其地下室建筑物

沉降观测技术方案

一、检测目的

XXXX工程质量检测有限公司对XXXX建筑物及其地下室建筑物沉降观测，根据规范要求采用电子水准仪进行检测。为能确切地反映建筑地基基础、上部结构及其场地在静荷载或动荷载及环境等因素影响下的变形程度或变形趋势是否满足设计要求。

二、检测依据

（1）《工程测量规范》GB 50026-2007

（2）《建筑变形测量规范》JGJ 8-2007

（3）《地基基础设计规范》GB 50007-2002

三、检测方法

3.1观测点的布置（根据建筑设计要求选定）

沉降观测点的布设应能全面反映建筑及地基变形特征，并顾及地质情况及建筑结构特点。点位宜选在下列位置：（本工程XXXX建筑观测点可设置在建筑外侧剪力墙或柱子外侧，便于进行观测处；地下室的观测点可布设在室外地面对应地下室设计点位处，采用地面标志布设。） XXX工程质量检测有限公 建筑沉降观测技术方案

2 1栋2栋1区2区

（1）建筑的四角、核心筒四角、大转角处及沿外墙每10～20m处或每隔2～3根柱基上；

（2）高低层建筑、新旧建筑、纵横墙等交接处的两侧；

（3）建筑裂缝、后浇带和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构分界处及填挖方分界；

（4）对于宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心点及四周设地面点；

（5）当建（构）筑物出现裂缝时，布设在裂缝两侧。

（6）沉降观测标志应稳固埋设，高度以高于室内地坪（±0面）25cm为宜。对于建筑物立面后期有贴面装饰的建（构）筑，宜预埋螺栓式活动标志。
