数控机床机械结构
结构要求与总体布局
在数控机床进展的最初时期，其机械结构与通用机床相比没有多大的变化，只是在自动变速、刀架和工作台自动转位和手柄操作等方面作些改变。随着数控技术的进展，考虑到它的操纵方式和使用特点，才对机床的生产率、加工精度和寿命提出了更高的要求。数控机床的主体机构有以下特点：1）由于采纳了高性能的无级变速主轴及伺服传动系统，数控机床的极限传动结构大为简化，传动链也大大缩短；2）为适应连续的自动化加工和提高加工生产率，数控机床机械结构具有较高的静、动态刚度和阻尼精度，以及较高的耐磨性，而且热变形小；3）为减小摩擦、排除传动间隙和获得更高的加工精度，更多地采纳了高效传动部件，如滚珠丝杠副和滚动导轨、消隙齿轮传动副等；4）为了改善劳动条件、减少辅助时刻、改善操作性、提高劳动生产率，采纳了刀具自动夹紧装置、刀库与自动换刀装置及自动排屑装置等辅助装置。依照数控机床的适用场合和机构特点，对数控机床结构因提出以下要求：
一、较高的机床静、动刚度
数控机床是按照数控编程或手动输入数据方式提供的指令自动进行加工的。由于机械结构（如机床床身、导轨、工作台、刀架和主轴箱等）的几何精度与变形产生的定位误差在加工过程中不能人为地调整与补偿，因此，必须把各处机械结构部件产生的弹性变形操纵在最小限度内，以保证所要求的加工精度与表面质量。
为了提高数控机床主轴的刚度，不但经常采纳三支撑结构，而且选用钢性专门好的双列短圆柱滚子轴承和角接触向心推力轴承铰接出相信忒力轴承 ，以减小主轴的径向和轴向变形。为了提高机床大件的刚度，采纳封闭界面的床身，并采纳液力平稳减少移动部件因位置变动造成的机床变形。为了提高机床各部件的接触刚度，增加机床的承载能力，采纳刮研的方法增加单位面积上的接触点，并在结合面之间施加足够大的预加载荷，以增加接触面积。这些措施都能有效地提高接触刚度。
为了充分发挥数控机床的高效加工能力，并能进行稳固切削，在保证静态刚度的前提下，还必须提高动态刚度。常用的措施要紧有提高系统的刚度、增加阻尼以及调整构件的自振频率等。试验说明，提高阻尼系数是改善抗振性的有效方法。钢板的焊接结构既能够增加静刚度、减轻结构重量，又能够增加构件本身的阻尼。因此，近年来在数控机床上采纳了钢板焊接结构的床身、立柱、横梁和工作台。封砂铸件也有利于振动衰减，对提高抗振性也有较好的成效。

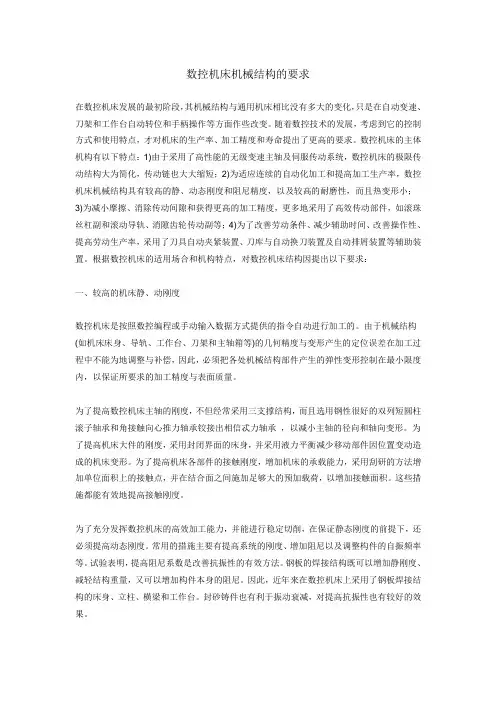

数控机床机械结构的要求
在数控机床发展的最初阶段，其机械结构与通用机床相比没有多大的变化，只是在自动变速、刀架和工作台自动转位和手柄操作等方面作些改变。随着数控技术的发展，考虑到它的控制方式和使用特点，才对机床的生产率、加工精度和寿命提出了更高的要求。数控机床的主体机构有以下特点：1)由于采用了高性能的无级变速主轴及伺服传动系统，数控机床的极限传动结构大为简化，传动链也大大缩短；2)为适应连续的自动化加工和提高加工生产率，数控机床机械结构具有较高的静、动态刚度和阻尼精度，以及较高的耐磨性，而且热变形小；3)为减小摩擦、消除传动间隙和获得更高的加工精度，更多地采用了高效传动部件，如滚珠丝杠副和滚动导轨、消隙齿轮传动副等；4)为了改善劳动条件、减少辅助时间、改善操作性、提高劳动生产率，采用了刀具自动夹紧装置、刀库与自动换刀装置及自动排屑装置等辅助装置。根据数控机床的适用场合和机构特点，对数控机床结构因提出以下要求：
一、较高的机床静、动刚度
数控机床是按照数控编程或手动输入数据方式提供的指令自动进行加工的。由于机械结构(如机床床身、导轨、工作台、刀架和主轴箱等)的几何精度与变形产生的定位误差在加工过程中不能为地调整与补偿，因此，必须把各处机械结构部件产生的弹性变形控制在最小限度内，以保证所要求的加工精度与表面质量。
为了提高数控机床主轴的刚度，不但经常采用三支撑结构，而且选用钢性很好的双列短圆柱滚子轴承和角接触向心推力轴承铰接出相信忒力轴承 ，以减小主轴的径向和轴向变形。为了提高机床大件的刚度，采用封闭界面的床身，并采用液力平衡减少移动部件因位置变动造成的机床变形。为了提高机床各部件的接触刚度，增加机床的承载能力，采用刮研的方法增加单位面积上的接触点，并在结合面之间施加足够大的预加载荷，以增加接触面积。这些措施都能有效地提高接触刚度。
为了充分发挥数控机床的高效加工能力，并能进行稳定切削，在保证静态刚度的前提下，还必须提高动态刚度。常用的措施主要有提高系统的刚度、增加阻尼以及调整构件的自振频率等。试验表明，提高阻尼系数是改善抗振性的有效方法。钢板的焊接结构既可以增加静刚度、减轻结构重量，又可以增加构件本身的阻尼。因此，近年来在数控机床上采用了钢板焊接结构的床身、立柱、横梁和工作台。封砂铸件也有利于振动衰减，对提高抗振性也有较好的效果。

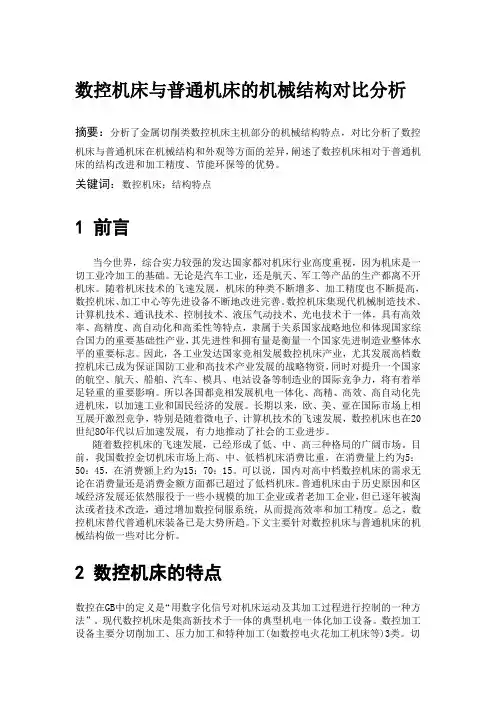

数控机床与普通机床的机械结构对比分析
摘要：分析了金属切削类数控机床主机部分的机械结构特点，对比分析了数控机床与普通机床在机械结构和外观等方面的差异，阐述了数控机床相对于普通机床的结构改进和加工精度、节能环保等的优势。
关键词：数控机床；结构特点
1 前言
当今世界，综合实力较强的发达国家都对机床行业高度重视，因为机床是一切工业冷加工的基础。无论是汽车工业，还是航天、军工等产品的生产都离不开机床。随着机床技术的飞速发展，机床的种类不断增多、加工精度也不断提高，数控机床、加工中心等先进设备不断地改进完善。数控机床集现代机械制造技术、计算机技术、通讯技术、控制技术、液压气动技术、光电技术于一体，具有高效率、高精度、高自动化和高柔性等特点，隶属于关系国家战略地位和体现国家综合国力的重要基础性产业，其先进性和拥有量是衡量一个国家先进制造业整体水平的重要标志。因此，各工业发达国家竞相发展数控机床产业，尤其发展高档数控机床已成为保证国防工业和高技术产业发展的战略物资，同时对提升一个国家的航空、航天、船舶、汽车、模具、电站设备等制造业的国际竞争力，将有着举足轻重的重要影响。所以各国都竞相发展机电一体化、高精、高效、高自动化先进机床，以加速工业和国民经济的发展。长期以来，欧、美、亚在国际市场上相互展开激烈竞争，特别是随着微电子、计算机技术的飞速发展，数控机床也在20世纪8O年代以后加速发展，有力地推动了社会的工业进步。
随着数控机床的飞速发展，已经形成了低、中、高三种格局的广阔市场。目前，我国数控金切机床市场上高、中、低档机床消费比重，在消费量上约为5：50：45，在消费额上约为15：70：15。可以说，国内对高中档数控机床的需求无论在消费量还是消费金额方面都已超过了低档机床。普通机床由于历史原因和区域经济发展还依然服役于一些小规模的加工企业或者老加工企业，但已逐年被淘汰或者技术改造，通过增加数控伺服系统，从而提高效率和加工精度。总之，数控机床替代普通机床装备已是大势所趋。下文主要针对数控机床与普通机床的机械结构做一些对比分析。

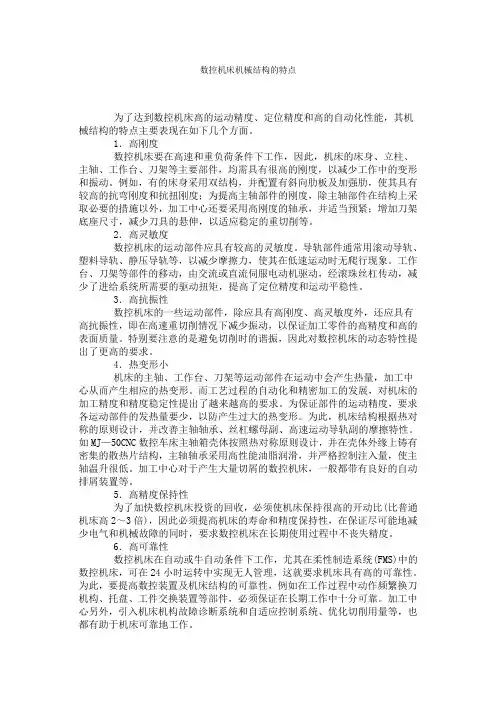

数控机床机械结构的特点
为了达到数控机床高的运动精度、定位精度和高的自动化性能，其机械结构的特点主要表现在如下几个方面。
1．高刚度
数控机床要在高速和重负荷条件下工作，因此，机床的床身、立柱、主轴、工作台、刀架等主要部件，均需具有很高的刚度，以减少工作中的变形和振动。例如，有的床身采用双结构，并配置有斜向肋板及加强肋，使其具有较高的抗弯刚度和抗扭刚度；为提高主轴部件的刚度，除主轴部件在结构上采取必要的措施以外，加工中心还要采用高刚度的轴承，并适当预紧；增加刀架底座尺寸，减少刀具的悬伸，以适应稳定的重切削等。
2．高灵敏度
数控机床的运动部件应具有较高的灵敏度。导轨部件通常用滚动导轨、塑料导轨、静压导轨等，以减少摩擦力，使其在低速运动时无爬行现象。工作台、刀架等部件的移动，由交流或直流伺服电动机驱动，经滚珠丝杠传动，减少了进给系统所需要的驱动扭矩，提高了定位精度和运动平稳性。
3．高抗振性
数控机床的一些运动部件，除应具有高刚度、高灵敏度外，还应具有高抗振性，即在高速重切削情况下减少振动，以保证加工零件的高精度和高的表面质量。特别要注意的是避免切削时的谐振，因此对数控机床的动态特性提出了更高的要求。
4．热变形小
机床的主轴、工作台、刀架等运动部件在运动中会产生热量，加工中心从而产生相应的热变形。而工艺过程的自动化和精密加工的发展，对机床的加工精度和精度稳定性提出了越来越高的要求。为保证部件的运动精度，要求各运动部件的发热量要少，以防产生过大的热变形。为此，机床结构根据热对称的原则设计，并改善主轴轴承、丝杠螺母副、高速运动导轨副的摩擦特性。如MJ—50CNC数控车床主轴箱壳体按照热对称原则设计，并在壳体外缘上铸有密集的散热片结构，主轴轴承采用高性能油脂润滑，并严格控制注入量，使主轴温升很低。加工中心对于产生大量切屑的数控机床，一般都带有良好的自动排屑装置等。
