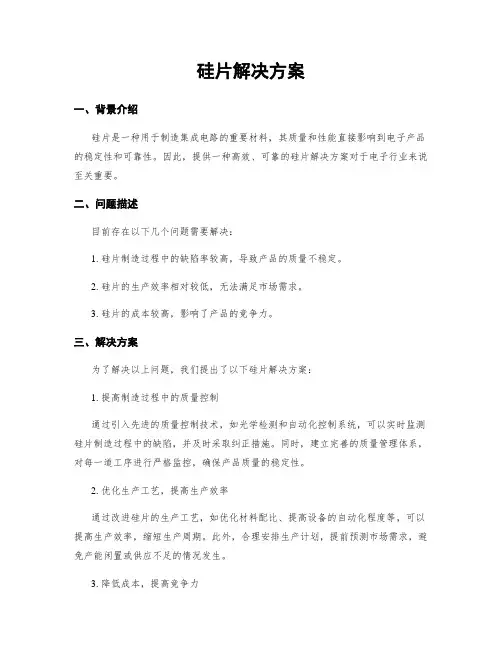

硅片解决方案一、背景介绍硅片是一种用于制造集成电路的重要材料，其质量和性能直接影响到电子产品的稳定性和可靠性。
因此，提供一种高效、可靠的硅片解决方案对于电子行业来说至关重要。
二、问题描述目前存在以下几个问题需要解决：1. 硅片制造过程中的缺陷率较高，导致产品的质量不稳定。
2. 硅片的生产效率相对较低，无法满足市场需求。
3. 硅片的成本较高，影响了产品的竞争力。
三、解决方案为了解决以上问题，我们提出了以下硅片解决方案：1. 提高制造过程中的质量控制通过引入先进的质量控制技术，如光学检测和自动化控制系统，可以实时监测硅片制造过程中的缺陷，并及时采取纠正措施。
同时，建立完善的质量管理体系，对每一道工序进行严格监控，确保产品质量的稳定性。
2. 优化生产工艺，提高生产效率通过改进硅片的生产工艺，如优化材料配比、提高设备的自动化程度等，可以提高生产效率，缩短生产周期。
此外，合理安排生产计划，提前预测市场需求，避免产能闲置或供应不足的情况发生。
3. 降低成本，提高竞争力通过节约能源、优化原材料采购、提高设备利用率等方式，可以降低硅片的生产成本。
此外，与供应商进行合作，争取更有竞争力的价格和优惠条件，进一步降低成本。
降低硅片的成本可以提高产品的竞争力，使其更具吸引力。
四、预期效果通过以上硅片解决方案的实施，我们预期可以达到以下效果：1. 硅片的质量得到显著提升，缺陷率降低，产品质量更加稳定可靠。
2. 生产效率提高，生产周期缩短，能够更好地满足市场需求。
3. 硅片的成本降低，产品竞争力提升，市场份额增加。
五、实施计划为了有效实施硅片解决方案，我们制定了以下实施计划：1. 设立专门的项目组，负责方案的实施和监督。
2. 对硅片制造过程进行全面的分析和评估，确定存在的问题和改进的方向。
3. 寻找合适的供应商和合作伙伴，与其共同推动方案的实施。
4. 制定详细的实施计划和时间表，明确各项任务的责任人和完成时间。
5. 进行必要的培训和技术支持，确保方案的顺利实施和运行。
硅片工艺现状与优化策略
硅片工艺是光伏产业中非常关键的一环，它直接影响到光伏电池的性能和成本。
目前，硅片工艺存在一些现状和挑战，需要通过优化策略来改进。
1. 制造成本高：目前硅片工艺的制造成本较高，主要是由于原材料成本和能耗较大。
优化策略可以通过提高生产效率、降低原材料成本、改进工艺流程等来降低制造成本。
2. 能源消耗大：硅片工艺需要大量的能源供应，包括电能和热能。
优化策略可以通过引入节能措施，如利用废热回收、优化设备结构等来降低能源消耗。
3. 纯度和均匀性不足：硅片工艺中的杂质和不均匀性会影响到光伏电池的效率和稳定性。
优化策略可以通过改进杂质去除工艺、提高材料纯度、改进晶体生长工艺等来提高硅片的纯度和均匀性。
4. 生产能力有限：目前硅片工艺生产能力相对较低，难以满足快速增长的光伏市场需求。
优化策略可以通过改进设备和工艺，提高生产效率和产能，以满足市场需求。
5. 环境影响大：硅片工艺中使用的一些化学物质和废水废气排放会对环境造成一定的负面影响。
优化策略可以通过引入环保措施，如使用环保材料、改进废物处理等来减少环境影响。
总之，硅片工艺的现状和挑战需要通过综合考虑材料、能源、
工艺等方面的优化策略来改进，以提高硅片工艺的效率、降低成本并减少对环境的影响。
生产效率提升与工艺优化工作总结汇报尊敬的领导和同事们：
我很荣幸能够在这里向大家总结汇报我们团队在生产效率提升与工艺优化方面所做的工作。
在过去的一年里，我们不断努力，不断探索，取得了一些令人振奋的成绩。
首先，我们团队在生产效率方面取得了显著的进展。
通过对生产流程的精细化管理和优化，我们成功地减少了生产周期，提高了生产效率。
我们还引进了先进的生产设备和技术，使生产过程更加智能化和自动化。
这些举措不仅提升了我们的生产能力，也大大降低了生产成本，为企业创造了更多的价值。
其次，我们团队在工艺优化方面也取得了一些成绩。
我们对生产工艺进行了全面的分析和调整，优化了生产流程，提高了产品质量。
我们还加强了与供应商和合作伙伴的沟通与合作，共同探讨工艺改进的方案，取得了一些创新性的成果。
在未来，我们将继续努力，不断挑战自我，进一步提升生产效率，优化工艺流程，为企业的发展贡献更多的力量。
我们相信，在
领导的指引下，在团队的合作下，我们一定能够取得更加辉煌的成绩！
谢谢大家！。

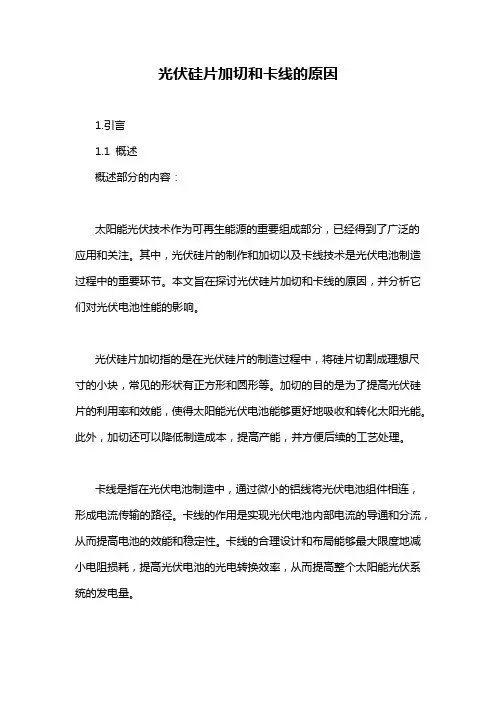

光伏硅片加切和卡线的原因1.引言1.1 概述概述部分的内容：太阳能光伏技术作为可再生能源的重要组成部分，已经得到了广泛的应用和关注。
其中，光伏硅片的制作和加切以及卡线技术是光伏电池制造过程中的重要环节。
本文旨在探讨光伏硅片加切和卡线的原因，并分析它们对光伏电池性能的影响。
光伏硅片加切指的是在光伏硅片的制造过程中，将硅片切割成理想尺寸的小块，常见的形状有正方形和圆形等。
加切的目的是为了提高光伏硅片的利用率和效能，使得太阳能光伏电池能够更好地吸收和转化太阳光能。
此外，加切还可以降低制造成本，提高产能，并方便后续的工艺处理。
卡线是指在光伏电池制造中，通过微小的铝线将光伏电池组件相连，形成电流传输的路径。
卡线的作用是实现光伏电池内部电流的导通和分流，从而提高电池的效能和稳定性。
卡线的合理设计和布局能够最大限度地减小电阻损耗，提高光伏电池的光电转换效率，从而提高整个太阳能光伏系统的发电量。
总之，光伏硅片加切和卡线是光伏电池制造中不可或缺的环节。
加切可以提高光伏硅片的利用率和效能，降低制造成本，并方便后续工艺处理；而卡线则能够提高光伏电池的效能和稳定性，提高光电转换效率。
因此，加深对光伏硅片加切和卡线的原因和作用的理解，对于光伏电池的制造和应用有着重要的意义。
1.2文章结构文章结构的设计遵循了以下的次序和逻辑关系，以确保读者能够清晰地理解光伏硅片加切和卡线的原因。
在文章开始的引言部分中，我们首先进行了概述，简要介绍了光伏硅片加切和卡线的主题内容。
接着，我们明确了文章的结构，以便读者知道将在接下来的章节中讨论的具体内容。
最后，我们明确了文章的目的，即为了深入探讨光伏硅片加切和卡线的原因，以及它们在光伏电池制造中的重要性和影响。
在正文部分，我们将分为两个主要章节来详细说明光伏硅片加切和卡线的原因。
在第2.1节中，我们将重点讨论光伏硅片加切的原因。
首先，我们将介绍光伏硅片的制作过程，包括原材料的选择、硅片的生长、切割和加工等步骤。
硅片电池工艺tfc意思硅片电池工艺（TFC）是一种用于制造太阳能电池的工艺。
TFC全称为“Textured Front Surface, Passivated Emitter and Rear Cell”，中文意为“纹理前表面、钝化的发射极和后电池”。
它是一种常见的太阳能电池制造工艺，旨在提高太阳能电池的光电转换效率和稳定性。
在硅片电池工艺中，硅片是最基本的材料，它被用作太阳能电池的光电转换介质。
硅片电池工艺通过一系列的步骤将硅片转化为具有光电转换功能的太阳能电池。
硅片经过清洗和处理，以去除表面的杂质和不纯物质。
然后，在硅片的前表面施加纹理，以增加表面积和光吸收能力。
这一步骤可以通过化学腐蚀或机械加工等方法实现。
接下来，对硅片进行发射极的钝化处理。
发射极是太阳能电池的正极，钝化处理可以增加电池的光吸收能力和电子传输效率。
这一步骤通常使用氧化物或氮化物进行表面涂覆，形成一层薄膜保护层。
在钝化处理完成后，需要在硅片的背面形成电池的反极。
反极是电池的负极，负责收集电流。
为了增加反极的效率，可以使用金属或合金材料进行背面涂覆。
这一步骤可以通过物理气相沉积、电镀等方法实现。
将硅片与电极进行连接，形成完整的太阳能电池。
电极可以是金属网格或薄膜，用于收集电流并将其引导到外部电路中。
这一步骤需要精确的对位和焊接技术，以确保电池的正常工作。
硅片电池工艺的核心目标是提高太阳能电池的光电转换效率和稳定性。
纹理前表面可以增加光吸收能力，提高光电转换效率；钝化的发射极可以提高电子传输效率，减少能量损失；背面电池的反极可以增加电流收集效率，提高电池的输出功率。
通过这些优化，硅片电池的性能可以得到显著提高。
总结起来，硅片电池工艺（TFC）是一种用于制造太阳能电池的工艺，通过纹理前表面、钝化的发射极和后电池等步骤来提高太阳能电池的光电转换效率和稳定性。
这一工艺在太阳能电池的生产中得到广泛应用，为推动可再生能源的发展做出了重要贡献。
硅片制备工艺的发展趋势引言硅片是集成电路制造的基础材料，其制备工艺的发展对电子行业的发展具有重要意义。
本文将探讨硅片制备工艺的发展趋势，从材料选择、加工技术、设备创新以及智能化生产等方面进行分析和讨论。
一、材料选择硅片制备工艺的首要问题是选择合适的材料。
传统上，单晶硅是最常用的材料，但其生产成本高、能源消耗大等问题逐渐凸显。
因此，研究人员开始寻找新型材料替代单晶硅。
其中，多晶硅和非晶硅成为研究热点。
多晶硅具有较高的导电性能和较低的生产成本，在太阳能电池等领域得到广泛应用。
然而，多晶硅存在结构不均匀性和导电性能差异大等问题，限制了其在集成电路领域中应用。
非晶硅是一种非结晶态固体，在光伏领域具有巨大潜力。
相比于传统单晶或多晶硅，非晶硅具有更高的光吸收系数和更低的生产成本，但其导电性能有待提高。
未来，材料选择将更加多样化，例如石墨烯、碳化硅等材料的应用将成为硅片制备工艺发展的新方向。
二、加工技术加工技术是硅片制备工艺中另一个关键因素。
传统的制备工艺主要包括晶体生长、切割和抛光等步骤。
然而，随着电子行业对高性能和微型化要求的提升，传统加工技术已经难以满足需求。
微细加工技术是未来发展的方向之一。
通过光刻、蚀刻等微细加工技术可以实现亚微米级别的器件制造。
同时，在多晶硅和非晶硅等新型材料上开展微细加工研究也具有重要意义。
另外，3D打印技术也为硅片制备带来了新的可能性。
通过3D打印可以实现复杂结构器件的快速制造，并且可以根据需求进行定制化生产。
三、设备创新设备创新是推动硅片制备工艺发展的重要驱动力。
随着工艺的不断演进，制备设备也需要不断更新和改进。
首先，制备设备需要具备更高的自动化和智能化水平。
传统的制备设备大多需要人工干预和调节，效率低下且易出现人为失误。
引入智能化技术可以提高生产效率和产品质量。
其次，制备设备需要更高的生产能力和稳定性。
随着电子产品需求的增长，硅片制造需求也在不断增加。
因此，提高生产能力是硅片制造企业面临的重要挑战。
硅片切片生产工艺一、引言硅片是半导体行业中不可或缺的材料，用于制造集成电路和太阳能电池等。
硅片的质量和性能直接影响着半导体器件的性能。
硅片切片生产工艺是硅片制造的关键环节之一，本文将介绍硅片切片的工艺流程和技术要点。
二、硅片切片工艺流程硅片切片工艺主要包括硅锭修整、切割和抛光三个步骤。
1. 硅锭修整硅锭是硅片的原材料，通常是由单晶硅材料通过晶体生长技术制备而成。
在硅锭修整过程中，首先需要对硅锭进行外观检查，排除表面缺陷和杂质等不良区域。
然后，通过切割硅锭的两个端面，使其成为一个圆柱体。
最后，对硅锭进行磨削和抛光，以获得平整的硅锭表面。
2. 切割切割是硅片切片工艺的核心步骤。
在切割过程中，硅锭被切割成厚度通常为几百微米的硅片。
切割硅锭的主要方法有线锯切割和内径切割两种。
线锯切割是最常用的硅片切割方法。
在线锯切割中，硅锭被固定在切割机上，通过高速旋转的金刚石线锯进行切割。
线锯切割的优点是切割速度快，适用于大规模生产。
然而，线锯切割的缺点是切割损耗大，切割面不够平整，需要进行后续的抛光处理。
内径切割是一种新兴的硅片切割方法。
在内径切割中，硅锭被放置在一个旋转的切割盘上，通过内径切割盘上的多个切割刀具进行切割。
内径切割的优点是切割损耗小，切割面平整度高，不需要进行后续的抛光处理。
然而，内径切割的缺点是切割速度较慢，适用于小规模生产。
3. 抛光切割后的硅片表面通常不够平整，需要进行抛光处理。
抛光的目的是去除切割过程中产生的划痕和裂纹，并获得平整的硅片表面。
抛光过程中使用的研磨液一般是硅碳化颗粒和氢氧化钠的混合物，通过旋转的抛光盘和压力控制进行研磨。
抛光时间和压力的控制对于获得理想的抛光效果至关重要。
三、硅片切片工艺的技术要点硅片切片工艺需要注意以下技术要点：1. 切割损耗控制：切割硅片时会产生一定损耗，如刀宽和切割线间距等因素都会影响切割损耗。
合理调整这些参数可以降低切割损耗，提高硅片的利用率。
2. 切割面平整度控制：切割面平整度直接影响着后续工艺步骤的成功与否。
图２．４图２—５同），如图２—６所示，设单个硅片的厚度为“，表面起伏高度为２＾，凹部为一圆９合界面的电流传输特性。
因此控制氧化层厚度在２ｎｍ以下也是关键技术之一。
图２．１０用ＴＥＭ方法观测的退火到９５０℃的亲水键合片同时，氧化层的存在导致键合片中杂质扩散行为不同与半导体的正常扩散。
键合工艺控制的主要目的要保证界面杂质扩散特性。
由于键合界面晶格中断会产生一定的缺陷，从而降低少子寿命增大漏电流。
因此为保证后续器件的性能，杂质要有一定扩散，以使键合界面位于重掺杂区。
但如果杂质扩散太深，杂质分布将明显偏离突变ＰＮ结，Ｉ区串联电阻增大，使电子器件性能降低。
因此，需要通过键合片退火温度和时间控制，通过工艺优化，达到产品要求。
１４键合片中空洞。
通过软件处理可进行空洞面积测量，图像保存及有关分析功能的应用。
图３．４为用超声波显微镜检测硅硅键合片中的空洞图象。
此方法分辨率比较高，虽然所用到的系统比Ｘ射线的系统便宜，但还是相当昂贵，而且成像时间较长；最重要的一点是它必须将待测样品放在液体中扫描观测，因此在预键合阶段不能使用此方法检测空洞，这很大程度上限制了它在键合片上的应用。
图３．３超声波探测示意图１．）输入脒冲２．）输出端３．）ｒｆ转换器４．）相匹配的电路网５）ｚｎ０换能器６．）ｘｙ扫描器７）蓝宝石捧（１１ｋｍ，ｓ）８．）超声探头９．）相匹配的涂层１０．）去离子水（１５ｋｍ，ｓ）１ｌ１硅键台片样品图３－４硅键合片空洞超声波检测照片３．１．３红外透射检测法［４】红外透射检测方法（ＩＲ检测法）是在检测键合片空洞时最常用的方法，它是一种实时监控的探测方法。
图３．５为键合片界面空洞ＩＲ探测系统框图。
由于红外光在硅键合片界面空洞与硅材料之间的透射率不同，当一定强度的红外平行光线从键合片一面垂直入射到键合片表面时，在键合片另一面红外摄像仪将收集到该硅键合片透射的红外光，最后成像于监视器上，就可观察到硅键合片中空洞的大小、形状。

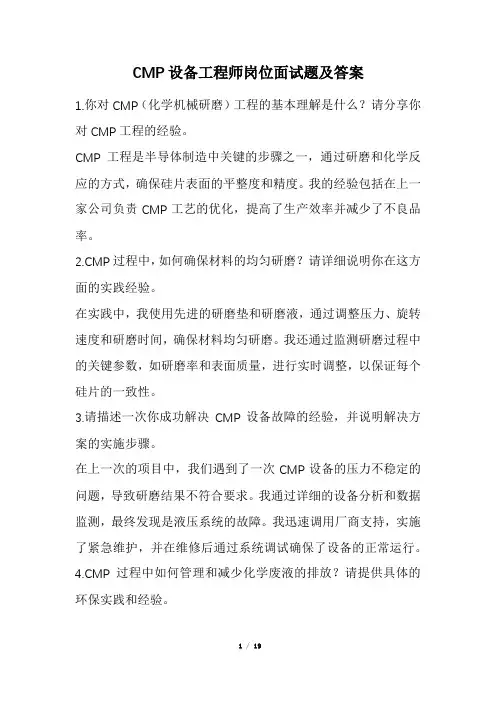

CMP设备工程师岗位面试题及答案1.你对CMP（化学机械研磨）工程的基本理解是什么？请分享你对CMP工程的经验。
CMP工程是半导体制造中关键的步骤之一，通过研磨和化学反应的方式，确保硅片表面的平整度和精度。
我的经验包括在上一家公司负责CMP工艺的优化，提高了生产效率并减少了不良品率。
2.CMP过程中，如何确保材料的均匀研磨？请详细说明你在这方面的实践经验。
在实践中，我使用先进的研磨垫和研磨液，通过调整压力、旋转速度和研磨时间，确保材料均匀研磨。
我还通过监测研磨过程中的关键参数，如研磨率和表面质量，进行实时调整，以保证每个硅片的一致性。
3.请描述一次你成功解决CMP设备故障的经验，并说明解决方案的实施步骤。
在上一次的项目中，我们遇到了一次CMP设备的压力不稳定的问题，导致研磨结果不符合要求。
我通过详细的设备分析和数据监测，最终发现是液压系统的故障。
我迅速调用厂商支持，实施了紧急维护，并在维修后通过系统调试确保了设备的正常运行。
4.CMP过程中如何管理和减少化学废液的排放？请提供具体的环保实践和经验。
我在以前的项目中实施了废液回收系统，将使用过的研磨液进行处理和净化，以减少对环境的影响。
通过优化废液处理流程，我们实现了资源的可持续利用，并符合环保法规。
5.在CMP设备运行中，如何保证硅片表面的平整度和材料去除率的平衡？请提供你的实践经验。
平整度和材料去除率之间存在权衡，我通过精细调整研磨参数，如速度、时间和压力，实现了平整度和去除率的最佳平衡。
此外，我使用先进的表面分析工具监测和优化研磨效果，确保硅片的质量达到标准。
6.CMP工程中，你是如何评估和选择研磨垫材料的？请分享你的经验和决策依据。
在我的经验中，我首先关注研磨垫的磨耗率、抛光效果以及对硅片的影响。
通过与不同厂商的合作，我仔细评估了不同材料的性能，并结合实际生产情况选择了适合特定工艺的研磨垫。
我还通过定期的性能监测和比较，确保所选材料在长期使用中能够维持稳定的研磨效果。
单晶硅片的性能优化和改进策略研究单晶硅片是太阳能电池的关键组成部分，其性能的优化和改进对于提高太阳能电池的转换效率和降低成本具有重要意义。
本文将探讨单晶硅片性能的优化和改进策略，包括材料选择、晶体生长技术、表面处理和电池结构设计等方面。
首先，在材料选择方面，通过提高硅片纯度和控制杂质含量，可以改善硅片的电学性能。
较高纯度的单晶硅片能够提高电子迁移率，降低损耗，从而提高电池的效率。
此外，减少杂质含量可以降低电阻，提高光电转换效率。
发展高纯度硅片生产技术和提升杂质控制能力是实现性能优化的关键。
其次，晶体生长技术也是提高单晶硅片性能的重要手段。
传统的Czochralski生长方法可以获得较大尺寸的单晶硅片，但会引入一定的晶体缺陷。
因此，研究人员正在探索其他生长方法，如区域熔融法和浮区法等，以获得更高质量的硅片。
此外，优化晶体生长过程中的温度梯度和控制晶体生长速度也能够改善晶体的晶格质量和减少缺陷。
表面处理是提高单晶硅片性能的重要环节。
通过多种表面处理技术，如氧化、化学蚀刻和抛光等，可以降低表面缺陷密度和提高光电转换效率。
在氧化处理过程中，形成具有低表面反射率的氧化硅薄膜，可以提高光吸收能力。
而化学蚀刻和抛光能够去除它的缺陷，使表面更光滑。
同时，对表面的纳米结构工程也是一个研究热点，通过纳米结构的控制，可以增强光吸收和光捕获效应，提高光电转换效率。
此外，单晶硅片的电池结构设计也对性能有重要影响。
优化电池结构可以提高载流子的收集效率和降低光损耗。
例如，传统的PN结构可以通过改进电极和电池结构设计来提高载流子的导致效率。
另外，通过控制电池结构的介质层的性质和厚度，可以减少载流子的复合和反射，提高光电转换效率。
另外，新型的电池结构设计，如多结电池和钙钛矿电池，也被广泛研究和探索，以实现更高的转换效率。
综上所述，单晶硅片的性能优化和改进策略包括材料选择、晶体生长技术、表面处理和电池结构设计等方面。
通过提高硅片纯度和控制杂质含量，优化晶体生长技术，进行表面处理和优化电池结构设计，可以提高单晶硅片的光电转换效率和降低成本，推动太阳能电池的发展。
多晶硅太阳能电池片se工艺优化
的研究
多晶硅太阳能电池片SE工艺优化的研究是一个关于太阳能电池片制造工艺的优化研究，它的目的是研究如何使太阳能电池片的性能最大化，以提高太阳能电池片的效率。
多晶硅太阳能电池片SE工艺优化的研究是在太阳能电池片中使用多晶硅材料进行制造。
多晶硅是一种由多个晶体组成的半导体，具有比单晶硅更好的电子特性和功率密度，因此可以显著提高太阳能电池片的性能。
研究开始时，首先对太阳能电池片制造工艺进行分析，以确定哪些方面可以进行优化。
并且分析出当前太阳能电池片制造的问题，例如电池片的熔接不严密、电池片表面粗糙、表面电阻过高等。
然后，根据分析的结果，采用多晶硅材料和相应的工艺参数进行优化，以改善太阳能电池片的制造问题。
具体而言，可以通过改变熔接温度、压力及时间，改善电池片熔接的质量，并且使电池片的表面平滑，降低表面电阻。
此外，还可以改变多晶硅材料的厚度，以提高太阳能电池片的电流密度。
最后，通过测试和分析，确定优化后的太阳能电池片的性能改善情况，检验多晶硅太阳能电池片SE工艺优化的效果。
整个研究过程可以帮助企业更好地理解太阳能电池片制造工艺，并且可以有效提高太阳能电池片的性能，节省制造成本。
因此，多晶硅太阳能电池片SE工艺优化的研究是一项重要的研究，可以有效提高太阳能电池片的性能和效率，为太阳能电池行业的发展提供重要的参考。
光伏硅片吸杂工序原理光伏硅片吸杂工序是光伏电池制造过程中的重要环节之一，其目的是去除硅片表面的杂质，提高硅片的纯度和表面质量，从而提升光伏电池的转换效率。
本文将从表面清洗、吸杂材料准备、吸杂工艺处理、吸杂物质回收、清洗水处理、吸杂环境控制、吸杂效果检测和安全防护措施等方面，详细介绍光伏硅片吸杂工序的原理。
表面清洗表面清洗是吸杂工序的第一步，其目的是去除硅片表面的污垢、氧化层、金属杂质等有害物质，以提高硅片的表面质量和吸杂效果。
表面清洗的方法包括机械清洗和化学清洗。
机械清洗主要是通过研磨、刷洗等方法去除表面污垢和氧化层，而化学清洗则是利用酸碱溶液或其他化学试剂溶解杂质，达到清洁效果。
评价清洗效果的好坏通常会采用表面粗糙度、氧化层厚度和金属杂质含量等指标。
吸杂材料准备吸杂材料是针对硅片表面杂质的一种具有吸附作用的材料，常用的有活性炭、硅胶、分子筛等。
选择合适的吸杂材料需要考虑其吸附性能、杂质特定、成本等因素。
在准备吸杂材料时，需要根据具体的吸杂需求选择合适的材料，并通过研磨、筛分、活化等手段进行预处理，以增强其吸附能力。
吸杂工艺处理吸杂工艺处理是整个吸杂工序的核心环节，其目的是通过一定的工艺手段将吸杂材料与硅片表面的杂质相互作用，使杂质被吸附在吸杂材料上，从而达到净化硅片表面的目的。
吸杂工艺处理的方法包括热处理、化学处理和机械处理等。
热处理是将硅片和吸杂材料一起置于高温炉中加热，通过高温作用促进杂质和吸杂材料之间的相互作用，提高吸附效果。
化学处理则是利用化学反应将杂质转化为易于吸附的物质，如将杂质离子转化为络合物或螯合物等，然后再与吸杂材料相互作用。
机械处理则是利用物理机械力作用将杂质从硅片表面去除，如用刷子或研磨机进行研磨或刷洗。
吸杂物质回收吸杂物质回收是将吸附了杂质的吸杂材料从硅片上分离，并将杂质回收再利用的过程。
回收的杂质主要包括金属杂质、非金属杂质和有害物质等。
回收的方法一般有溶解法、焚烧法和化学法等。
光伏硅片尺寸变化趋势一、引言随着全球能源结构的转型和可再生能源的快速发展，光伏产业作为其中的重要组成部分，正经历着日新月异的变化。
硅片作为光伏电池的主要原材料，其尺寸的变化对光伏产业的发展具有重要影响。
本文将对光伏硅片尺寸的变化趋势进行深入探讨。
二、硅片尺寸的发展历程自20世纪50年代光伏技术的萌芽至今，光伏硅片的尺寸经历了多次变化。
在早期，硅片的尺寸较小，仅为几厘米左右。
随着技术的进步和市场需求的变化，硅片尺寸逐渐增大，以实现更高的生产效率和降低成本。
目前，主流的硅片尺寸为156mm×156mm，但近年来，更大尺寸的硅片逐渐成为行业趋势。
三、硅片尺寸变化的影响因素硅片尺寸变化的影响因素主要包括以下几个方面：1.技术进步：随着生产工艺的改进和设备更新，硅片的尺寸得以扩大，从而提高生产效率。
2.成本压力：随着光伏行业的竞争加剧，企业面临降低成本的压力。
扩大硅片尺寸可以在一定程度上降低单位产品的成本。
3.市场趋势：市场需求对硅片尺寸变化起到导向作用。
大型组件的轻量化、高效化等优势逐渐被市场认可，促进了硅片尺寸的扩大。
4.产业链整合：硅片尺寸的变化还与产业链中其他环节的发展密切相关。
例如，组件制造商对大尺寸硅片的需求推动着硅片尺寸的扩大。
四、硅片尺寸变化的趋势分析未来硅片尺寸的发展趋势将受到多种因素的影响。
从技术角度来看，随着生产工艺的持续改进，硅片的尺寸仍有进一步扩大的潜力。
从市场角度看，消费者对光伏产品的性能和成本要求将促使企业不断追求更优的生产方案，包括采用更大尺寸的硅片。
此外，政策环境、国际贸易形势等因素也将对硅片尺寸的变化产生影响。
五、企业应对硅片尺寸变化的策略建议面对硅片尺寸变化的趋势，企业需要采取相应的策略来应对市场变化：1.研发创新：企业应加大研发投入，持续优化生产工艺，提升产品质量和降低成本。
2.产业链合作：与上下游企业建立紧密的合作关系，共同应对市场挑战和把握发展机遇。
3.市场拓展：针对大尺寸硅片的市场需求，制定有效的市场拓展策略，提升品牌知名度和市场份额。
硅片不对称倒角工艺研究一、引言硅片是半导体器件的重要组成部分，其切割边缘需要倒角处理来减少划伤和提高器件的性能。
然而，传统的对称倒角工艺无法满足某些特殊应用场景的需求，因此需要研究硅片不对称倒角工艺。
二、对称倒角工艺的局限性传统的对称倒角工艺通过等角度的磨削或切割来实现倒角效果，其局限性主要表现在以下几个方面：1. 刃口的失真在等角度的磨削或切割过程中，刃口容易产生失真，尤其是在硅片边缘细节处，导致倒角效果不理想。
2. 加工精度的限制对称倒角工艺由于使用相同的倒角角度，不适用于某些特殊边缘形状要求，加工精度受到限制。
3. 用料的浪费对称倒角工艺需要切掉相对较多的硅片材料，造成用料的浪费。
三、非对称倒角工艺的优势相对于传统的对称倒角工艺，非对称倒角工艺具有以下优势：1. 保持边缘形状的一致性非对称倒角工艺可以根据硅片边缘的细节形状，精确控制倒角的角度和长度，保持边缘形状的一致性。
2. 改善倒角效果通过非对称倒角工艺，可以避免刃口失真问题，提高倒角的效果，使其更加平滑和均匀。
3. 减少用料浪费非对称倒角工艺通过根据边缘形状调整倒角的角度和长度，可以最大限度地减少用料浪费。
4. 提高加工精度非对称倒角工艺能够满足各种特殊边缘形状的要求，提高加工精度，从而获得更好的器件性能。
四、非对称倒角工艺的研究方法为了实现非对称倒角工艺，可以采用以下研究方法：1. 倒角角度的确定根据硅片边缘的形状和倒角需求，通过实验和仿真分析的方法确定最佳的倒角角度。
2. 倒角长度的调整根据硅片边缘的细节形状，通过改变倒角的长度来调整倒角效果。
3. 加工工艺的优化针对非对称倒角工艺，对加工过程中的切割角度、磨削速度等关键参数进行优化，以提高倒角效果和加工精度。
4. 倒角效果的评估通过对倒角效果进行定量和定性的评估，比较不同倒角工艺的优劣，为进一步改进提供依据。
五、非对称倒角工艺的应用前景非对称倒角工艺在半导体器件制造、光电子器件等领域具有广阔的应用前景：1. 提高器件性能通过精确控制倒角的角度和长度，可以提高器件的性能，如减少漏电流、提高光电转换效率等。
硅片解决方案一、背景介绍硅片是一种重要的半导体材料，广泛应用于电子、光电子、太阳能等领域。
为了满足市场需求，提高硅片的质量和产能，我们开发了一套全面的硅片解决方案。
二、解决方案概述我们的硅片解决方案包括硅片生产流程优化、设备升级、质量控制和产能提升等方面的内容，旨在提高硅片的质量和生产效率。
1. 硅片生产流程优化通过对硅片生产流程进行优化，我们可以提高硅片的质量并降低生产成本。
具体措施包括：- 原料准备：优化硅原料的选择和处理过程，确保原料的纯度和稳定性。
- 熔炼过程：优化熔炼工艺，控制温度和时间，提高硅片的结晶度和均匀性。
- 切割和抛光：改进切割和抛光工艺，减少切割损失和表面缺陷。
2. 设备升级我们提供先进的硅片生产设备，可以实现自动化、智能化和高效率的生产。
设备升级的主要内容包括：- 熔炼设备：引入高效的熔炼炉和熔炼控制系统，提高熔炼效率和硅片质量。
- 切割设备：采用先进的切割设备，提高切割精度和产能。
- 抛光设备：引入高精度的抛光机，降低表面粗糙度和缺陷率。
3. 质量控制为了确保硅片的质量稳定，我们提供全面的质量控制方案，包括：- 在线检测：引入先进的在线检测设备，实时监测硅片的结晶度、尺寸和缺陷等指标。
- 严格的质量控制标准：建立严格的质量控制标准，确保硅片符合客户要求和行业标准。
- 数据分析和反馈：通过对生产数据进行分析，及时发现和解决质量问题，提高生产效率。
4. 产能提升我们的解决方案还包括提高硅片生产能力的措施，以满足市场需求。
主要包括：- 工艺优化：通过优化生产工艺，提高生产效率和产能。
- 设备升级：引入高产能的硅片生产设备，提高生产效率和硅片质量。
- 生产计划优化：制定合理的生产计划，提高生产资源的利用率。
三、解决方案效果通过采用我们的硅片解决方案，客户可以获得以下效果：1. 提高硅片的质量：通过优化生产流程和质量控制，硅片的结晶度、尺寸和表面质量得到提高，减少缺陷率。
2. 提高生产效率：通过设备升级和工艺优化，硅片的生产效率得到提高，减少生产周期和生产成本。
硅片制造中的工艺优化与效率提升研究
随着人类技术的不断进步，硅片制造技术已经成为现代半导体产业的基石之一。
硅片是制造各种电子产品所需的重要组成部分，因此其制造的质量和效率直接影响到各种电子产品的性能和成本。
硅片制造的过程可以分为多个步骤，包括从原材料中提取硅、用化学气相沉积
或物理气相沉积将硅沉积在基底上、进行曝光和刻蚀、激光去晶、注入掺杂剂等环节，最终得到制成的硅片。
这些步骤的质量和效率都会对最终的硅片产品产生重要影响。
为了提高硅片的质量和效率，制造商们不断寻求各种优化工艺和技术手段。
下
面将对硅片制造中的一些优化工艺和效率提升的研究进行探讨。
1. 原材料的优化选择
硅片制造中最重要的原材料是硅。
硅源的纯度和品质对最终硅片的性能具有很
大的影响。
因此，在硅源的选择方面需要进行严格的筛选和评估，以确保使用最纯洁、质量最高的硅源。
另外，在硅源处理过程中，一些物质的添加和处理也可能影响硅片的结构和性能。
例如，制造商们正在研究如何添加一些掺杂元素，以改进硅片的电学性能和应用范围。
此外，还可以探索添加一些抗氧化剂或增强剂等物质，以提高硅片的抗腐蚀性和机械强度。
2. 气相沉积工艺的升级
气相沉积是制造硅片的一个关键工艺步骤。
在这一工艺中，硅源和精细化学物
质在高温气氛中反应沉积在基板上。
使用高质量的气相沉积材料和提高加热和真空系统的精度可以显著提高硅片沉积的精度和质量。
此外，制造商们还在研究新型气相沉积技术，例如化学气相沉积和物理气相沉积的结合，以达到更高的硅片纯度和均匀性。
3. 硅片加工工艺的改进
在硅片制造的过程中，还需要进行大量的加工和精细刻蚀。
这一环节的质量和效率对最终硅片的质量影响很大。
因此，制造商们需要不断寻求改进的方案。
目前，一些制造商已经尝试使用激光刻蚀技术来替代传统的化学刻蚀技术。
这种技术可以实现更高的加工精度和效率，并可以缩短硅片制造的周期。
此外，一些制造商还在探索新型的曝光技术和刻蚀液，以提高加工精度和效率。
4. 硅片清洗和制造过程的自动化
硅片制造过程的自动化可以提高生产效率，减少设备使用和制造成本。
因此，制造商们正在研究如何实现硅片制造过程的自动化。
在这方面，制造商们主要关注硅片的清洗和维护问题。
例如，使用自动化清洗系统可以减少硅片表面残留物质的积累，提高硅片的稳定性和质量。
此外，一些制造商还在研究如何使用自动化制造系统，将硅片制造顺序和成本最小化。
总之，硅片制造的过程十分复杂，需要考虑多个因素的影响。
为了提高硅片的质量和效率，制造商们需要不断寻求改进工艺和技术手段。
通过选择高质量硅源和优化气相沉积工艺、改善硅片加工工艺和自动化制造过程，硅片制造商可以达到优化的制造效率和质量水平。
