毕业设计肥皂盒型腔的数控加工工艺工艺

声明本人所呈交的肥皂盒上盖的毕业设计，是我在指导教师的指导和查阅相关著作下独立进行分析研究所取得的成果。

除文中已经注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：2014年4月12日【摘要】本设计的对象是肥皂盒上盖的注塑模具设计，首先根据肥皂盒的注塑成型工艺特性，设计了一模两腔的工艺方案，浇注系统采用侧浇口，这样保证了塑件的表面质量与美观效果。

分型面选择在肥皂盒底部平面，这样方便脱模，也不会影响塑件外观，并使其产生的飞边易于清理和修整，同时便于塑件脱模并简化模具结构，塑件被顶出后自动落料，不需要人工操作取塑件。

整个注塑模具的结构设计时，采用镶拼式的成型零件降低了加工难度及成本，缩短了模具制造周期。

通过UG三维软件绘制模具装配图和零件图，对于过程中的问题进行了分析，并对于具体部分进行了详细的计算和校核。

【关键词】：肥皂盒下盖；模具设计；注塑成形；浇注系统；目录引言 (2)（一）注塑模具的应用现状 (2)（二）本课题研究的主要内容与意义 (2)一、肥皂盒上盖的注塑工艺分析 (4)（一）注塑件功能与结构要求 (4)（二）肥皂盒上盖的材料选用 (4)二、肥皂盒上盖注塑模具的设计与计算 (6)（一）分型面的确定 (6)（二）型腔的布置 (6)（三）浇注系统的设计 (7)（四）冷却系统的设计 (9)（五）合模、导向机构设计 (12)（六）确定推出方式 (12)三、注塑模具的总装图 (14)（一）模具装配图 (14)（二）模具材料 (15)（三）模架的选择 (15)四、肥皂盒上盖的注塑成型工艺与设备 (16)（一）注塑成型工艺 (16)（二）注射机的选择 (17)（三）注塑机参数校核 (18)（四）安装与调试的技术要求 (18)总结 (20)参考文献 (20)谢辞 (22)引言（一）注塑模具的应用现状注塑成型工艺是塑料制品加工中非常重要技术类型，大多数行业的塑料件加工均需要注塑成型工艺来完成。

课程设计指导书一、题目：塑料肥皂盒材料：PVC二、明确设计任务，收集有关资料：1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划2、将UG零件图转化为CAD平面图，并标好尺寸3、查阅、收集有关的设计参考资料4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量5、塑胶厂车间的设备资料6、模具制造技能和设备条件及可采用的模具标准情况三、工艺性分析分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。

1、塑胶件的形状和尺寸：塑胶件的形状和尺寸不同，对模塑工艺要求也不同。

2、塑胶件的尺寸精度和外观要求：塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。

3、生产批量生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。

4、其它方面在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、塑料成型性能及模塑生产常见的制品缺陷问题对模塑工艺的影响。

四、确定成型方案及模具型式：根据对塑胶零件的形状、尺寸、精度及表面质量要求的分析结果，确定所需的，模塑成型方案，制品的后加工、分型面的选择、型腔的数目和排列、成型零件的结构、浇注系统等。

五、工艺计算和设计1、注射量计算：涉及到选择注射机的规格型号，一般应先进行计算。

对于形状复杂不规则的制品，可以利用UG的“分析质量属性”来计算质量。

或者采用估算估计塑料的用量，及保证足够的塑料用量为原则。

2、浇注系统设计计算：这是设计注射模的第一步，只有完成注系统的设计后才能估算型腔压力、注射时间、校核锁模力，从而进一步校核所选择的注射机是否符合要求。

南京工程学院专接本毕业设计说明书(论文)作者：孙凡凡学号：101031231学院（系、部）：精密制造工程系专业：数控加工与模具设计题目：带侧抽芯肥皂盒的模具设计指导者：陆宝山评阅者：2014 年 4 月 15 南京【摘要】塑料成型包括了如热塑性塑料的成型和热固性塑料的成型。

热塑性塑料成型最为重要，也是应用较为广泛的一种成型方式，它包括注射成型，挤出成型，吹型成型，吸塑成型等。

这个主题主要是我完成了横向核心带侧抽芯肥皂盒的注塑模具结构设计。

首先,通过查阅相关文献资料,对零件可制造性分析,选择和确定对应于给定条件的最优过程计划,技术和设计相关计算,根据我们所学到的知识在学校期间做肥皂盒零件图的分析,在设计、建立注入的相关参数,建立了模具设计使用“一摸一腔”结构。

最后,通过学习从最近阶段完成注塑模具的整体结构设计和分析一些处理等等。

本课题的难点在于肥皂盒的测抽芯部分，大家都知道一副模具如果有测抽芯那么，那么这幅模具的各个方面都会有很大的难度。

本次论文我主要从产品的设计到模具的设计，再到最后凸凹模的加工，设计理念来之实际。

先用GU画出草图，再通过拉伸、倒角、抽壳、求差、修剪等设计出了要的产品，再用UG注塑模向导，完成产品的设计。

主要介绍了零部件的设计理念，详细剖析了设计过程中一些思路，以及某些非标准零件的使用特点。

阐述了各个单工序模的设计要点, 使产品质量达到设计要求。

【关键词】：侧抽芯；肥皂盒；浇注系统；分型面，加工【abstract 】Plastic molding including the molding of thermoplastic and thermosetting plastic molding.Thermoplastic plastic molding is applied more widely, a forming method including injectionmolding, extrusion molding, blow molding, vacuum forming, etc. This topic is mainly tocomplete the soap box with lateral core injection mould structure design.First of all, through consulting the related literature material, for part manufacturability analysis, select and determine corresponds to a given conditions of the optimal process plan, and related to the design of the process calculation, after the design, establish the related parameters of injection, and establish the mold design using "exactly one" structure.In the end, by learning from recent stage, complete the whole structure of the injection mold design and the analysis of some processing and so on. This topic of core-pulling measurement part of the difficulty lies in the soap box, you all know there's a pair of mold if core-pulling, then, and all aspects of the mold will have great difficulty. This paper, I mainly from product design to the design of the mould, then at the end of the intensive processing, design concept to the actual.Draw the sketch with GU first, and then by stretching, chamfering, such as poor pump shell,and trim out to design products with UG injection mold wizard, complete the design of the product. Main parts design are introduced, and some detailed analysis of the design process, and some use characteristics of non-standard parts. This paper expounds the design key points of each step of single mode, make the product quality to meet the design requirements.【 key words 】 : the side core-pulling; Soap box; Gating system; Parting surface, the processing目录前言 (1)一、带侧抽芯的肥皂盒工艺分析 (4)(一)肥皂盒结构工艺分析 (4)(二）肥皂盒的材料分析 (5)(三)肥皂盒的抜模角的分析 (6)二、带侧抽芯的肥皂盒注射模工作原理 (6)三、注射机的选用 (7)（一）计算塑件的体积和质量及尺寸 (7)（二）注塑机的选用方法和原则 (8)（三）注塑机参数校核 (9)（四）注射机的初选 (9)四、带侧抽芯的肥皂盒整体的设计 (10)（一）型腔布局设计 (10)（二）分型面选择 (10)（三）分型区域的选择 (11)（四）成型零部件的设计 (12)五、标准模架标准件选取 (16)六、斜滑块的添加 (19)七、浇注系统设计 (20)（一）主流道与浇口套尺寸设计 (20)（二）浇口的设计 (22)八、冷却系统设计 (23)九、工作零件设计 (24)（一）凹凸模的选材 (24)（二）型芯、型腔尺寸的计算 (24)十、侧抽芯的设计 (27)十一、导柱导套的设计 (29)十二、推出机构设计 (29)十三、凹模的加工 (32)（一）程序的创建 (32)（二）刀具的选取 (33)（三）刀具轨迹的生成 (35)（四）2D动画的比较 (36)十四、影响成型零件工作尺寸的因素 (40)总结 (41)致谢 (42)参考文献 (43)前言在如今的社会我们都知道，塑料制件在工业中被应用的越来越多这是不可或缺的，这也使得塑料生产尤为重要。

（数控模具设计）肥皂盒上盖注射模具的设计与制造模具的设计和制造姓名：学号：班级：模具0913专业：数字模具设计和制造指导老师：提交日期：2013年11月16日摘要近年来，我国塑料模具发展迅速。

目前，塑料模具在整个模具行业中所占比重约为30%，在模具进出口中的比重高达50～70%。

随着中国机械、汽车、家电、电子信息和建筑建材等国民经济支柱产业的快速发展，这壹比例仍将持续提高。

肥皂盒在我们的生活中非常的普遍，几乎每家都要用到。

市场上也有各种各样的肥皂盒，形状各异，此次设计的肥皂盒的结构较简单，但在设计时考虑其应用,仍相应的做了些曲面,所以曲面结构较多,计算也就较多.这样即保证了肥皂的利用率，又保证了房间的清洁。

掌握模具设计和制造技能是模具专业毕业生的必备素质。

本次实训的任务是肥皂盒塑料模具的设计和制造，主要进行和工作如下：1、对肥皂盒的塑料工艺进行了分析，确定了注射工艺方案，进行了相关的设计计算。

2、制定了模具的总体设计方案，对主要零件进行设计，且绘制了模具总装图和零件图。

3、制定了工作零件的加工工艺。

4、讨论了模具的装配工艺。

且对模具进行了安装，试模，注射产品样件。

目录第壹章绪论41.1实训意义41.2题目来源5第二章注射模工艺设计62.1注射模工艺分析62.2注射工艺方案的确定72.2.1模腔数量的确定72.2.2选择分型面72.2.3型腔的布置方案的确定82.2.4浇注系统的确定92.2.5脱模方式的确定112.2.6凹、凸模的确定112.2.7排气形式的确定11第三章模具设计123.1决定注射模的主要尺寸123.1.1型腔尺寸的计算123.1.2型芯尺寸的计算133．2标准模架的选用143.2.1其它零部件的选择153.3模具总装图15第四章模具制造174.1 型腔嵌件加工174.2零件加工174.3加工完成零件图18第五章模具装配试模215.1注射模的装配顺序225.2试模24第六章总结30第七章参考文献 (30)第壹章绪论1.1实训意义我国塑料模具工业从起步到当下，历经半个多世纪，有了很大的发展，模具水平有了较大的提高。

肥皂盒注塑模具设计毕业设计论文毕业设计论文肥皂盒注塑模具设计专业：机械设计制造机及其自动化班级：11机制3班学生姓名：**导师姓名：周慧兰起止时间：2015-03至2015-06华东交通大学2015 年5 月 29 日摘要摘要本论文是肥皂盒上下盖注塑模具设计，论文的主要内容，包括肥皂盒零件三维造型、分型面的选择、分模出来零件的装配和编辑、脱模机构的设计、浇注系统、冷却系统、顶杆、斜顶机构、导套导柱合模导向机构的设计，设计中还包括部分理论计算和和校核，毕业设计所运用到的相关参考文献，以及相关图纸。

该套模具的结构紧凑，操作容易上手，模具具有较高的生产效率，并且能够保证塑料件产品的质量。

关键词：肥皂盒上下盖；注塑模；模架；斜顶机构AbstractThe injection mold design of soap boxAbstractThis paper is the soap box cover injection mold design, the main content of the paper, including the soap box parts 3 d modelling, the parting surface selection, die out parts assembly and editing, the design of the demoulding mechanism, gating system, cooling system, plunger, inclined top institutions, guide bush guide pin clamping steering mechanism design, design includes part of the theoretical calculation and checking, graduation design applied to relevant references, and related drawings. This set of mould structure is compact, easy operation, the mould has high production efficiency, and can guarantee the quality of plastic products.Keywords: Soap box cover up and down; Injection mold; Die set; Inclined top institutions目录摘要..................................................... The injection mold design of soap box .. (I)绪论 0第一章肥皂盒的三维造型设计 (1)1.1 塑料肥皂盒的pvc特性 (2)第二章选择注塑设备以及模架 (3)2.1 注射机的选择 (3)2.1.1注射压力的校核 (4)2.1.2锁模力的校核 (4)2.1.3 开模行程和推出机构的校核 (4)2.2 模架的选择 (5)第三章塑料肥皂盒的工艺尺寸计算 (9)3.1计算成型零件的工作尺寸要考虑到的因素 (10)3.2型腔和型芯尺寸的计算 (10)第四章浇筑系统的设计 (12)4.1浇筑系统的设计原则 (12)4.2浇注系统各部分的设计 (12)4.2.1主流道的设计 (12)4.2.2冷料井的设计 (12)4.2.3设计分流道 (13)4.2.4 设计浇口 (13)第五章分模以及型腔布置 (15)5.1分型面的设计 (15)5.2 型腔的布置 (16)第六章合模导向及定位机构设计 (18)第七章脱模机构的设计 (19)7.1脱模结构的组成 (19)7.2脱模机构分类以及选择 (19)7.3 脱模机构设计原则 (19)7.4推杆的结构 (20)7.5 脱模力的计算 (20)第八章温度调节系统的设计 (22)8.1 冷却系统的设计 (22)8.1.1冷却水线的分布原则 (22)8.1.2确定冷却水线的分布 (22)8.1.3冷却计算 (23)第九章模具的装配 (24)9.1模具装配准备和注意事项 (24)9.2模具的装配顺序和要点 (24)总结 (25)参考文献 (26)附录A外文翻译 (27)附录B-原文 (32)致谢 (35)绪论随着社会的发展，为制造业创造了更大的市场但也提出了更高的要求和挑战，而模具行业又是制造业的命脉更是首当其冲。

继续教育学院自考毕业设计（论文）专业名称模具设计与制造学生姓名指导教师2014年3月20日毕业设计（论文）任务书一、毕业设计（论文）题目：肥皂盒模具设计二、毕业设计（论文）内容：本课题主要任务就是设计塑料肥皂盒零件的注塑模具设计，绘制出模具装配图和大部分零件图，熟悉注塑设计步骤，了解模具的结构特点。

三、主要参考资料：[1]冷冲模设计及制造，中国机械工业教育协会，机械工业出版社[2] 《精通PRO/E中文野火版模具设计篇》/李军主编。

——北京: 中国青年出版社,模具设计与制造专业学生姓名闫帅指导教师韩军目录一、摘要•••••••••••••••••••••••••••••••••••••••••••••••••4 （一）前言•••••••••••••••••••••••••••••••••••••••••••4 （二）模塑成型概述••••••••••••••••••••••••••••••••4 （三）塑件材料的选择••••••••••••••••••••••••••••••5（四）塑件结构、尺寸及精度•••••••••••••••••••••••••6（五）注射机的选择及校核•••••••••••••••••••••••••••••8 （六）成型总体方案•••••••••••••••••••••••••••••••••••10 （七）成型部份设计•••••••••••••••••••••••••••••••••••12 结论•••••••••••••••••••••••••••••••••••••••••••••••••••16 致谢•••••••••••••••••••••••••••••••••••••••••••••••••••16 参考文献•••••••••••••••••••••••••••••••••••••••••••••••16肥皂盒模具设计一、摘要本模具是“肥皂盒”的注射成型模具。

基于ug的肥皂盒注塑模设计毕业设计摘要本文是关于肥皂盒的塑料注塑模具的设计，在正确分析塑件的结构，技术要求及企业的生产实际情况后进行塑件的注射模设计。

分别对聚苯乙烯的性能，塑件结构特点分析后，采用了侧浇口进行浇注，以及注射机的选用，分型面的选择，型腔数目的确定，成型零部件的结构设计以及相关的计算，并配有图例来加以说明。

采用CAD软件对模具进行辅助设计、分析、绘图。

其核心知识是塑料成型、材料成型技术基础、机械设计、塑料成型工艺、计算机辅助设计、模具CAD等。

通过本次设计，可以对注射模具有一个初步完整的认识，注意到设计中的一些细节问题，如制作的结构、成型零部件的尺寸计算，了解模具结构及工作原理；设计中对注射机相关重要参数进行验证，包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模等。

校核合格后，进行成型零件加工工艺过程的制定，既要保证塑件的质量，又要兼顾经济性。

关键字：聚苯乙烯（PS），注射模，肥皂盒，浇注系统，分型面ABSTRACTThis article is about the soapbox mold design, plastic parts in the correct analysis of the structure, technical requirements and actual situation of production after the injection mold plastic parts design. Respectively Polypropylene performance analysis of structural characteristics of plastic parts, the use of points for pouring gate, as well as the choice of injection machine, the choice of parting surface, the determination of the number of cavity, forming the structural design of components, with a legend to be described. The use of CAD software for mold design, analysis, graphics. The core knowledge is the plastic mold, molding material and technological base, and mechanical design, plastic molding technology, computer-aided design, CAD, such as mold.Through this design may to cast the mold to have a preliminary understanding, notes in the design certain detail question, understands the mold structure and the principle work, The design should be certification, Primarily related to the injection machine of important parameters the certification including die close thickness sizes, the name distance, injection machine of the die drae force and so on. After checking qualified , the molding parts machining process design must ensure that the quality of Supervision taking into account the economy.KEY WORDS：polystyrene，injection mold, soapbox , pouring system, parting surface第一章绪论 (2)第二章注射成型工艺及注射机的选择 (3)2.1 塑件三维图及基本尺寸 (3)2．2．肥皂盒塑料PS的结构与工艺特性 (4)2.2.1塑料的含义及分类 42.2.2 塑料的组成 42.2.3 塑料的特性 52.2.4主要塑料的性能参数 5.2.2.5聚苯乙烯的工艺性能72.3注射机的选择 (8)2.3.1工艺分析82.3.2 注射成型基本过程82..3.3注射机的分类92.3.4 注射机的选择112.3.5注射机工艺参数的校核12第三章塑件在模具中的位置 (12)3.1 型腔数目的确定 (12)3.2 型腔的分布 (13)3.3 分型面的选择 (14)第四章浇注系统的设计 (15)4.1 浇注系统的组成及设计原则 (15)4.2主流道的设计 (16)4.3 分流道的设计 (16)4.3.1设计要求174.4浇口设计 (18)4.5冷料穴和拉料杆的设计 (19)4.6 排气系统的设计 (20)第五章成型零部件的结构设计 (21)5.1凹模的结构设计 (21)5.2 型芯结构的设计 (22)5.2.1主型芯的设计235.2.2小型芯的设计235.3 成型零部件的工作尺寸的计算 (23)5.3.1计算成型零部件工作尺寸要考虑的因素235.3.2成型零部件相关尺寸的计算 (24)第六章结构零部件的设计 (26)6.1模架的选择 (26)6.2支撑零部件的设计 (27)6.2.1支撑板的设计276.3合模导向机构的设计 (28)6.3.1导柱导向机构设计要点：286.2.2导柱的设计286.3.3 导套的结构设计28第七章推出机构的设计 (28)7.1推出机构的设计原则 (28)7.2推出机构的选择 (29)7.3推件力的计算 (30)7.4推出机构的导向与复位 (30)第八章加热、冷却系统的设计 (31)8.1 冷却系统的作用 (31)8.2 冷却回路的尺寸确定 (31)8.3冷却回路的布置 (32)8.4模具加热系统的设计 (32)第9章校核 (33)9.1 模具厚度的校核 (33)9.2开模行程和塑件推出距离的校核 (33)9.3注射模具工作原理装配图 (34)第十章结束语 (34)参考文献 (35)第一章绪论我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。

模具毕业设计——肥皂盒下盖的注塑模具分析-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN【摘要】本设计的对象是肥皂盒上盖的注塑模具设计，首先根据肥皂盒的注塑成型工艺特性，设计了一模两腔的工艺方案，浇注系统采用侧浇口，这样保证了塑件的表面质量与美观效果。

分型面选择在肥皂盒底部平面，这样方便脱模，也不会影响塑件外观，并使其产生的飞边易于清理和修整，同时便于塑件脱模并简化模具结构，塑件被顶出后自动落料，不需要人工操作取塑件。

整个注塑模具的结构设计时，采用镶拼式的成型零件降低了加工难度及成本，缩短了模具制造周期。

通过UG三维软件绘制模具装配图和零件图，对于过程中的问题进行了分析，并对于具体部分进行了详细的计算和校核。

【关键词】：肥皂盒下盖；模具设计；注塑成形；浇注系统；目录引言 .................................................................................................... 错误!未定义书签。

（一）注塑模具的应用现状. (2)（一）本课题研究的主要内容与意义 (2)一、肥皂盒上盖的注塑工艺分析 (2)（一）注塑件功能与结构要求 (2)（二）肥皂盒上盖的材料选用 (3)二、注塑模具的设计 (3)（一）分型面的确定 (3)（二）型腔的布置 (3)（三）浇注系统的设计 (3)（四）型芯与型腔的设计 (3)（五）冷却系统的设计 (3)（六）合模机构与导向机构 (3)（七）脱模方式选择 (4)三、注塑模具的总装图 (5)（一）模具装配图 (3)（二）模具材料 (3)（三）模架的选择 (3)四、肥皂盒上盖的注塑成型工艺与设备 (6)（一）注塑成型工艺 (6)（二）注射机的选择 (7)（三）注塑机参数校核 (9)（四）安装与调试的技术要求 (11)总结 (17)参考文献 (18)谢辞 (19)引言（一）注塑模具的应用现状注塑成型工艺是塑料制品加工中非常重要技术类型，大多数塑料件均需要注塑成型工艺来完成。

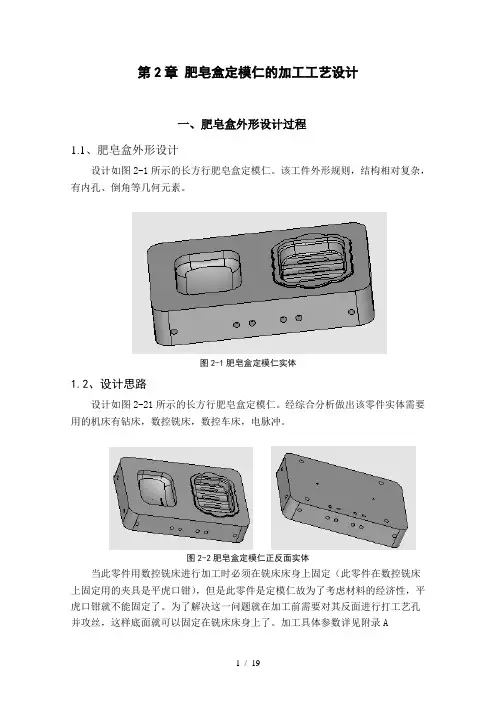

第2章肥皂盒定模仁的加工工艺设计一、肥皂盒外形设计过程1.1、肥皂盒外形设计设计如图2-1所示的长方行肥皂盒定模仁。

该工件外形规则，结构相对复杂，有内孔、倒角等几何元素。

图2-1肥皂盒定模仁实体1.2、设计思路设计如图2-21所示的长方行肥皂盒定模仁。

经综合分析做出该零件实体需要用的机床有钻床，数控铣床，数控车床，电脉冲。

图2-2肥皂盒定模仁正反面实体当此零件用数控铣床进行加工时必须在铣床床身上固定（此零件在数控铣床上固定用的夹具是平虎口钳），但是此零件是定模仁故为了考虑材料的经济性，平虎口钳就不能固定了。

为了解决这一问题就在加工前需要对其反面进行打工艺孔并攻丝，这样底面就可以固定在铣床床身上了。

加工具体参数详见附录A二、肥皂盒工艺分析与工艺规划2.1、精度分析该工件被加工部分的各尺寸和形位公差、表面粗糙度要求较高，部分尺寸达IT8级。

2.2、材料分析毛胚材料为P20钢材，其特性在真空脱气精炼处理钢质纯净，适合要求抛或蚀纹加工塑胶模。

组织致密，无气孔，针眼缺陷。

无需在热处理可直接用于模具加工，缩短工期。

2.3、工件的基准分析工艺基准是零件在加工和测量时使用的基准。

工艺基准按用途不同又分为装配基准、测量基准及定位基准。

（1）装配基准：装配时用以确定零件在部件或产品中的位置的基准。

（2）测量基准：用以检验已加工表面的尺寸及位置的基准。

（3）定位基准：加工时工件定位所用的基准。

作为定位基准的表面（或线、点），在第一道工序中只能选择未加工的毛坯表面，这种定位表面称粗基准。

在以后的各个工序中就可采用已加工表面作为定位基准，这种定位表面称精基准。

选择精基准时，主要应考虑保证加工精度和工件安装方便可靠，其选择原则如下：基准重合原则、基准统一原则、自为基准原则、互为基准原则、便于装夹原则，该零件的基准分析①设计基准分析：工件的设计准则为两条中心线。

②工艺基准分析：考虑工件的加工和定位，下端面为基准面。

2.4、零件的数控加工工艺分析该定模仁的内部侧壁比较陡峭，而四周相对的比较平缓，零件的材料P20，表面粗糙度为Ra6.3μm，尺寸精度和表面的质量要求也都要求不高，且零件的尺寸标注完整。
