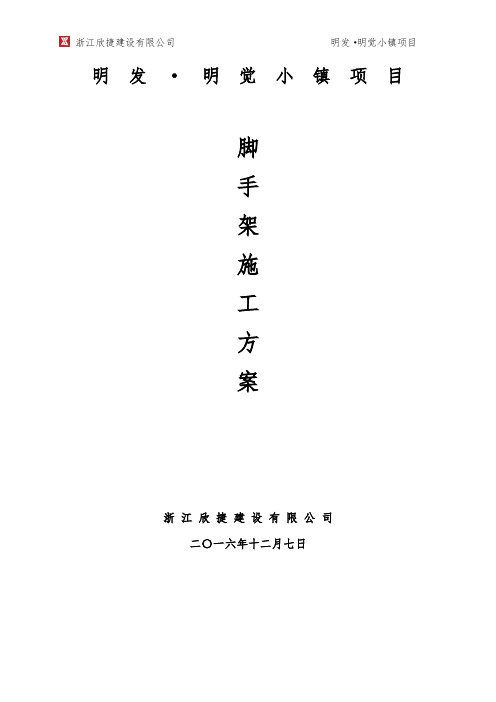

明发·明觉小镇项目脚手架施工方案浙江欣捷建设有限公司二〇一六年十二月七日目录1 编制依据 (1)2 工程概况 (1)2.1 工程简介 (1)2.2 施工平面布置 (2)2.3施工要求 (2)2.4 技术保证条件 (3)3 施工计划 (4)3.1 施工进度计划 (4)3.2 材料与设备计划 (5)3.3 劳动力计划 (5)4 施工方案 (5)4.1施工方案 (5)4.2技术参数 (7)5 施工方法及工艺要点 (7)5.1 施工工艺流程 (7)5.2 施工方法及检查验收 (7)6 施工安全、质量、环保、工期、职业健康的技术保证措施 (21)6.1 施工安全保证措施 (21)6.2工程质量的技术保证措施 (28)6.3工期的技术保证措施 (30)6.4 环保的技术保证措施 (30)6.5 职业健康的技术保证措施 (31)7 计算书 (32)7.1 计算依据 (31)7.2 计算过程和结论 (31)1 编制依据（一）《建筑结构荷载规范》GB50009-2011；（二）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；（三）《建筑工程施工质量验收统一标准》GB50300-2013（四）《建筑施工安全检查标准》JGJ59-2011（五）《低压流体输送用钢管》GB/T3091-2008（六）《钢管脚手架扣件》GB15831-2006（七）《施工现场临时用电安全技术规范》JGJ46-2005（八）明发·明觉小镇项目工程施工图。
2 工程概况2.1 工程简介明发集团（马鞍山）环境建设有限公司拟在马鞍山市博望区新建明发明觉小镇启动区项目。
该启动区分多期进行实施，主要包括10幢18层的住宅楼、8幢6+1F的住宅楼、16幢3F的住宅楼及部分1～2F商业、变配电等配套设施，场地北侧下设一层地下车库（虚线范围内，详见平面图），框剪结构(高层)及框架结构(低、多层及地下车库)。
重要性等级为二级和三级，建筑场地的复杂程度为二级，地基的复杂程度为二级。
德阳新城吾悦广场三标段住宅+幼儿园土建、水电总承包工程型钢悬挑脚手架施工方案编制人：审核人：审批人：编制单位：XXX有限公司编制时间：2019年9月目录1、编制依据 (1)1.1、施工合同 (1)1.2、工程施工图纸 (1)1.3、主要规范、规程、标准 (1)1.4、主要法规 (1)1.5、其他 (1)2、工程概况 (2)2.1、工程简介 (2)2.2、悬挑钢梁平面布置 (3)2.3、施工要求 (7)2.4、技术保证条件 (7)3、施工计划 (7)3.1、施工进度计划 (7)3.2、材料与设备计划 (8)4、施工工艺技术 (10)4.1、技术参数 (10)4.2、工艺流程 (11)4.3、施工方法 (11)4.4、检查验收 (16)5、施工安全保证措施 (18)5.1、组织保障 (18)5.2、技术措施 (20)5.3、监测监控 (24)5.4、应急预案 (25)6、劳动力计划 (28)6.1、专职安全生产管理人员 (28)6.2、特种作业人员 (28)7、计算书 (29)7.1、悬挑1.35m型钢悬挑脚手架验算 (29)7.2、悬挑1.95m型钢悬挑脚手架验算 (44)7.3、阳角部位型钢悬挑脚手架验算 (62)1、编制依据1.1、施工合同1.2、工程施工图纸1.3、主要规范、规程、标准类别名称编号国家《建筑结构荷载规范》GB50009-2012 《混凝土结构工程施工规范》GB50666-2012 《建筑施工组织设计规范》GB/T50502-2009 《混凝土结构设计规范》GB50010-2010 《钢结构设计标准》GB50017-2017 《建筑结构荷载规范》GB50009-2012行业《建筑施工安全检查标准》JGJ59-2011 《建筑施工扣件式钢管脚-手架安全技术规范》JGJ130-2011 《建筑施工高处作业安全技术规范》JGJ80-20161.4、主要法规类别名称编号国家《中华人民共和国建筑法》/国家《中华人民共和国劳动法》/1.5、其他类别名称编号危险性较大的分部分项工程安全管理方法住建部令[2018]37号德阳新城吾悦广场项目施工组织设计/建筑工程施工手册（第五版）/2、工程概况2.1、工程简介德阳吾悦广场项目地处德阳市旌阳开发区岷山路以东泰山南路以西泸沽湖路以南，项目业态含购物中心、商业金街、住宅、幼儿园，建筑面积合计56.4万㎡。
型钢悬挑脚手架施工方案一、引言型钢悬挑脚手架是建筑工地上常用的一种施工设施，它能够在高空作业中提供稳固的支撑和安全保障。
本文将从悬挑脚手架的选择、搭建、验收等方面，详细介绍型钢悬挑脚手架的施工方案。
二、型钢悬挑脚手架的选择1. 材料选择悬挑脚手架的主要材料是型钢，型钢具有高强度、耐腐蚀等特点，适合悬挑脚手架的搭建。
2. 规格选择在选择型钢悬挑脚手架时，需要根据工地的实际情况和悬挑距离选择合适的规格和尺寸，确保悬挑脚手架的稳定性和承载能力。
三、型钢悬挑脚手架的施工流程1. 监理单位验收在搭建型钢悬挑脚手架之前，首先需要由监理单位对搭建方案进行验收，确保搭建方案符合安全规范。
2. 桩基施工型钢悬挑脚手架的桩基施工是搭建过程中的第一步，需要选取合适的基础材料和施工工艺，确保桩基的牢固性。
3. 钢梁安装在桩基施工完成后，需要进行型钢悬挑脚手架的钢梁安装，确保钢梁的连接牢固，能够承受相应的荷载。
4. 主体搭建随后进行型钢悬挑脚手架的主体搭建，按照搭建方案逐步进行搭建，确保悬挑脚手架的稳定性和安全性。
四、型钢悬挑脚手架的验收1. 结构验收悬挑脚手架搭建完成后，需要进行结构验收，检查主体结构是否符合搭建方案的要求，是否存在破损等情况。
2. 安全验收除结构验收外，还需要进行安全验收，检查悬挑脚手架的承载能力、固定性、抗风能力等安全指标是否符合要求。
五、结语型钢悬挑脚手架是建筑工地上不可或缺的施工设施，正确搭建和使用悬挑脚手架对保障施工安全和提高工作效率至关重要。
通过本文介绍的施工方案，希望能够对悬挑脚手架的搭建和验收提供一定的参考，确保施工安全和质量。
槽钢外挑脚手架施工方案在建筑施工中，脚手架是一种用于搭建和支撑工人、材料和设备的临时性结构。
槽钢外挑脚手架作为一种常见的脚手架类型，在施工过程中发挥着重要作用。
本文将介绍槽钢外挑脚手架的施工方案，包括搭建前的准备工作、搭建步骤、施工注意事项等内容。
准备工作在搭建槽钢外挑脚手架之前，需要进行充分的准备工作。
具体包括：1.设计方案：根据具体的施工需求和要求，制定详细的施工设计方案，包括搭建位置、高度、材料规格等。
2.材料准备：准备好所需的槽钢、连接件、脚手板等材料，确保材料质量符合标准要求。
3.施工人员：安排经验丰富的施工人员参与搭建工作，确保施工安全和质量。
搭建步骤1.确定基础：在搭建位置清理地面，确保地面平整稳固，然后根据设计方案确定脚手架的基础位置。
2.立柱搭建：首先安装立柱，将立柱垂直固定在地面上，并保证相互间距均匀。
3.连接槽钢：连接槽钢与立柱，采用连接件将槽钢固定在立柱上，确保连接牢固稳定。
4.搭建脚手板：在槽钢上安装脚手板，确保脚手板平整稳固，能够承受工人和设备的重量。
施工注意事项1.安全第一：施工过程中要严格遵守安全操作规范，佩戴好安全防护装备，确保施工过程安全可靠。
2.质量控制：槽钢外挑脚手架在搭建过程中，要注意材料的质量和连接的牢固程度，确保脚手架的稳定性。
3.定期检查：在使用过程中要定期进行检查和维护，发现问题及时进行处理，保证脚手架的安全性。
结语槽钢外挑脚手架施工方案的制定和实施对于建筑施工过程至关重要。
只有做好施工准备、严格按照设计要求进行搭建，并且做好安全和质量管控工作，才能确保脚手架在施工中的稳定性和安全性。
希望本文所介绍的槽钢外挑脚手架施工方案能够对相关施工人员有所帮助。
邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。
脚手架施工方案一、工程概况本工程为新密市白寨镇油坊庄社区建设项目17#、20#、22#楼，总建筑面积约为25000m2,总建筑高度为33.8 m，室外地坪设计相对标高-1.1m，均系剪力墙结构。
制定外墙装修防护架施工方案,依据本工程现场地形及材料供应情况,选用落地扣件式钢管双排脚手架加外挑槽钢双排脚手架。
二、施工部署根据现场实际施工情况，1-5层采用落地扣件式双排脚手架，5层以上采用槽钢外挑脚手架，从5层楼面外挑槽钢至屋面。
保证施工顺利进行的情况下，顺利进行室外回填。
施工至5层外挑槽钢后，1-5层外架拆除，室外回填进行后，重新按照此方案进行防护。
三、材料要求3.1 型钢：采用18#槽钢3.2 钢管：采用其质量应符合“普碳钢技术条件”GB700-88的要求，长度一般为4-6m，小横杆长度为1.1-1.3m，外径为48mm，壁厚为3.5mm的焊接钢管。
且钢管端部切口应平整，严禁使用有明显变形、裂缝和严重锈蚀的钢管。
3.3 扣件：应符合GB978-67的规定，其机械性能不低于KT33-8的可锻铸铁要求，其附件（T型螺栓、螺母）的材料应符合A3钢的要求。
如发现扣件有裂纹、气孔、砂眼、变形和滑丝缺陷的，不得使用。
扣件与钢管贴合面要接触良好。
3.4 竹笆：竹笆应横向密编，纵片不得少于五道，每道用双片。
横片应一正一反，在四周边应用两根竹片相对夹紧，并打眼穿18#铁丝扎牢。
3.5 预埋件：采用未经冷处理的Q235的18-20mm的一级圆钢。
3.6 外挑脚手架每次大蛇的中高度为19.8m。
四、脚手架构造4.1 脚手架由①槽钢②立杆③小横杆④大横杆⑤剪刀撑⑥连墙杆⑦竹笆⑧钢丝绳⑨各种扣件4.2 构造参数如下：双排立杆内侧至建筑物边净距离为0.4m；立杆横向间距为0.8m，立杆纵向间距为1.5m，大横杆步距为1.8m；小横杆两端伸出外立杆≥0.1m、伸出内立杆0.2-0.3m；连墙件与墙体的拉结水平距离为4.5m，垂直距离为2.9m,呈梅花形布置；钢丝绳柔性连接在特殊部位锚固入墙或板内，并不少于两道呈三角形拉结。
外墙悬挑脚手架专项施工方案一、项目背景外墙悬挑脚手架是建筑施工中常见的施工设备之一，广泛应用于高层建筑外墙装修和维护工程中。
本文旨在提供一份完善的外墙悬挑脚手架专项施工方案，以确保施工过程安全、高效、顺利进行。
二、施工前准备1.确认外墙悬挑脚手架的施工图纸，了解悬挑脚手架的搭设位置、悬挑长度、承重要求等关键参数。
2.对施工区域进行现场勘测，确保悬挑脚手架的搭设位置符合设计要求。
3.检查施工现场周边环境，清除可能影响悬挑脚手架安全的障碍物。
三、悬挑脚手架搭设1.按照施工图纸要求，组装悬挑脚手架的支撑杆、连接件等构件。
2.在悬挑脚手架搭设位置设置支撑点，确保支撑点牢固、水平。
3.将悬挑脚手架一端连接到支撑点，确保连接牢固、稳定。
4.根据设计要求搭设悬挑脚手架的主体结构，同时加固支撑点。
四、悬挑脚手架使用1.使用前对悬挑脚手架的所有部件进行检查，确保各部件完好并连接稳固。
2.使用过程中，悬挑脚手架上严禁超载，严禁作业人员越界作业。
3.定期对悬挑脚手架进行检查和维护，及时修复损坏部件。
五、施工安全防护1.所有参与悬挑脚手架搭设和使用的人员必须经过专业培训，持证上岗。
2.施工现场应设置明显的安全警示标识，划定作业区域。
3.悬挑脚手架上应设置防护栏杆、安全网等安全设施，确保作业人员安全。
六、施工结束及收尾工作1.施工结束后，对悬挑脚手架进行拆除，并进行维护保养。
2.清理施工现场，规范处理废弃物料，保持施工现场整洁。
3.汇总施工过程中的经验教训，完善外墙悬挑脚手架的使用规范。
结语外墙悬挑脚手架是建筑施工中不可或缺的重要设备，正确使用和操作悬挑脚手架对确保施工效率和施工安全具有重要意义。
通过本文提供的外墙悬挑脚手架专项施工方案，希望能够为相关施工人员提供参考，促进施工质量和安全水平的提升。
扣件式三排钢管悬挑外脚手架施工方案一、施工准备工作1.1材料准备根据设计要求，准备好扣件式三排钢管悬挑外脚手架所需的主要材料，包括钢管、扣件、钢板、钢筋网等。
材料应具备合格证明并符合国家标准。
1.2施工人员组织一支专业的施工团队，包括施工队长、搭建工、拆除工、安全监督员等。
施工人员应具备相应的岗位技能和证书。
1.3施工图纸根据设计要求，准备好扣件式三排钢管悬挑外脚手架的施工图纸。
施工图纸应包含详细的图纸尺寸、结构连接方式、材料规格等内容。
1.4施工设备准备好所需的施工设备，如扣件式脚手架安装工具、电动工具、吊车等。
设备应经过检查，保证其工作状态良好。
二、施工步骤2.1建立基础在施工现场选定悬挑外脚手架的位置后，根据设计要求进行基础的布置和施工，确保基础稳固。
2.2安装主横杆将主横杆按照设计尺寸进行布置，确保间距均匀，并用扣件连接固定。
同时，加设强度丝筋或钢筋网，以增加横杆的强度。
2.3安装立杆和斜杆根据设计要求，按照间距将立杆和斜杆依次安装。
立杆与主横杆连接时，使用扣件进行固定。
斜杆与主横杆连接时，可以使用斜杆夹进行固定。
2.4安装扶手和脚手板扶手和脚手板的安装应符合设计要求，并用扣件连接固定。
脚手板的搭设应保持平整，并添加防滑措施。
2.5安全检查完成悬挑外脚手架的搭设后，进行全面的安全检查。
确保扣件的连接牢固，钢管无异常变形，脚手板平整牢固，并设置好安全警示标识。
2.6施工过程中的安全保护措施（1）悬挑外脚手架应设有合格的安全网和警示标识，以确保下方人员的安全。
（2）定期检查和维护脚手架，排除安全隐患。
（3）工人必须系好安全带，并配戴好安全帽，严禁从脚手架上倒水、扔东西、吸烟等危险行为。
（4）当悬挑外脚手架高度超过10米时，应设有水平安全索。
三、质量控制和安全管理3.1质量控制在施工过程中，应根据设计要求和施工图纸进行操作，严格控制钢管的规格和尺寸，确保施工质量。
3.2安全管理（1）设立施工安全管理机构，明确职责和权限。
外脚手架安全专项施工方案(修)
一、施工前准备
在进行外脚手架施工之前，务必进行以下准备工作： - 确认施工区域的地面承
载能力，符合外脚手架施工要求。
- 对施工现场周围环境进行彻底清理，确保施工
安全，避免碍事物。
- 检查脚手架构件是否完好无损，确保施工安全。
二、搭设外脚手架
1.搭设外脚手架前，应根据设计要求选择合适的脚手架构件，不得随意
更换或减少构件。
2.搭设过程中，要合理布置各构件，确保搭设的稳固性和承载能力。
3.在搭设过程中，应设置足够的支撑点和水平杆，增加外脚手架的稳定
性。
三、施工过程中安全防护
1.施工过程中，严禁私自更改外脚手架结构，如有改动需征得专业人员
同意。
2.在外脚手架上作业时，必须佩戴安全防护用具，如安全带、安全帽等。
3.施工过程中严禁临时搭建其他支撑物，必须严格按照外脚手架设计要
求进行作业。
四、施工结束后清理
1.施工结束后，应及时清理施工现场，移除外脚手架及其构件，避免影
响日常生活和工作。
2.对外脚手架构件进行清点和检查，如有人为破坏或损坏应及时报告，
确保下次使用安全性。
五、外脚手架维护管理
1.外脚手架施工结束后，应进行定期维护和检查，确保外脚手架的整体
稳定性和安全性。
2.对外脚手架构件进行定期清洗和维护，及时更换老化或损坏的构件，
确保外脚手架安全使用。
以上是外脚手架安全专项施工方案修订版的相关内容，希望能够在实际施工中
得到严格执行，确保施工安全和工人健康。
鑫苑雅居8#-9#-10#楼型钢挑架施工方案编制：审核：陕西耀州建筑工程公司鑫苑雅居项目部二零一二年七月二十五日一、概述根据（JGJ59-99）《建筑施工安全检查标准》的要求，本工程外脚手架采用[14a型钢和[14b型钢搭设扣件式钢管外架。
结合本工程高度分四段随主体上升搭设，每段四层，由二层楼面搭设至第十八层屋面女儿墙高以上1.5m。
按规范施工搭设。
二、脚手架设计1、外架宽度800mm，距墙面200mm，在横杆步距（高）1800mm，立杆横距800mm，纵距1500mm。
型钢[14a和[14b型钢，槽钢作支撑钢梁，间距1500mm,并分别在槽钢室内端部、室外悬挑部位、室外阳台根部加设Φ20双肢套箍，见无阳台挑架搭设示意图（[14a槽钢）和阳台处挑架搭设示意图（[14b槽钢）。
梁端设钢丝绳反拉于上面结构层预埋吊环上。
2、材料要求及准备①槽钢（[14a型钢4.5m长、[14b型钢7m长）：无损伤，无老锈，材料符合GB标准，严格除锈，刷防锈漆两遍，面刷黄色调和漆待用。
所有槽钢在两端及受力部分焊封角钢板加强。
②架管Φ48脚手架专用管,壁厚3.5mm，无损伤,无老锈，材质符合GB/T3092标准。
③钢丝绳：无损伤，毛刺，材质符合GB8918—1996标准。
④扣件：无损伤，螺栓，螺母丝牙完整，无滑结现象，质量符合GB15831标准.⑤预埋吊环；HPB235（Q235）号热轧圆钢，外观无损伤，材质复检符合HPB235号钢材标准。
⑥竹架板：厚度5cm，无黄心、腐朽、虫蛀、死结，材质符合GB50206—2002规范中Ⅱ级木材标准。
架板梁端扎10#铅丝待用。
3、搭设如图:注：钢丝绳必须采用花篮螺栓配合绳卡拉紧牢固。
已知条件：钢管质量38.4N/m扣件质量12.5N/个木架板质量350N/m2密目安全网 5.5N/m2施工活载2000N/m2竹胶板（竹笆网）100N/m2（计算时一个外挑段高度内按两个操作层计）荷载系数1、静载1.2,活载1.4荷载统计(恒载):立杆自重:P1=22.4×2×38.4=1720N大横杆自重:P2=1.5×12×2×38.4=1382N小横杆自重:P3=1.1×12×2×38.4=1014N扣件:P4=72×12.5=900N架板自重:P5=1.5×1.0×3×350=1575N安全立网自重:P6=1.5×19.2×5.5=158N立面竹笆自重:P7=1.5×1.2×100=180N安全平网自重:P8=1.5×3×5.5=25N剪力撑自重:P9=19.2×38.4=737N施工荷载:P10=1.5×0.8×2×2000=4800N荷载传递:P1、P2、P3、P4、P5、P8、P10按均布分布传递,P6、P7、P9按直接传递于外排立杆。
N内=1720+1382+1014+900+1575+25+4800=11416 NN内=11416/2=5.7KNN外=5.7+0.158+0.180+0.737=6.6KN2、[14 a：b=58mm，h=140mm，d=6mm，t=9.5mm，w=80500mm3，I=5637000mm4，[δ]=170N/mm2，[[]=100N/mm2，S=42772mm3，p=0.145KN/m;[14 b：b=60mm，h=140mm，d=8mm，t=9.5mm，w=87100mm3，I=6090000mm4，[δ]=170N/mm2，[[]=100N/mm2，S=42772mm3，P=0.145KN/m3、钢丝绳：φ12.5×6×19 N=86.98KN4、槽钢受力计算示意图：（1）阳台处挑架槽钢受力示意图如下：（2）无阳台挑架槽钢受力示意图如下：需计算确定的问题：1、立杆稳定性验算2、悬挑简拉支承结构的计算选择3、槽钢梁套箍构造4、框梁承力计算5、连墙杆验算设计计算（以无阳台处型钢挑架作为计算对象）：1、外排主杆稳定性验算（1）立杆计算长度1.8m（2）立杆长细比λ=1800/15.80=113.92f≥N/φa=(1.2×5708+1.4×2400)/0.489×489=9345.6/239.12=42.70Nf＞42.70N(f=δ=205N)符合（JGJ130—2001） 5.3.1—1公式2、悬挑拉支撑结构计算（1）无阳台挑架槽钢受力示意图见前页。
R=N内×0.8=5.7×0.8=4.56KNF=(N内×0.2+N外×1)/sin72.6°=8.11KNFx=Fcos72.6°=2.43KN(2)钢丝绳拉力F=8.11KN钢丝绳破断拉力:Sb=aPg=0.85×86.98=73.93KN钢丝绳容许拉力[S]=Sb/K=73.93/3.5=21.12KNF＜[S]满足要求。
(3)槽钢梁套箍构造φ20圆钢"U"型螺栓埋入板内≥100mm(100mm)反拉钢丝绳对槽钢产生的水平推力Fx对φ16螺栓产生的剪切力计算。
容许剪切强度：140N/mm2螺栓抗剪切强度:V=2πr2×140=2×3.14×7.2×1.40=43.08KNV＞Fx=2.43KN,满足要求。
Tmax=FxS/I=2.43×1000×323/(1920×14)=22.71N/mm2＜1000N/mm2,满足要求。
(4)框架梁(墙)支座反力。
R=4.56KN(5)槽钢挑拉梁弯矩计算。
a、弯矩Mmax=5.7×0.2×0.8/L=0.912KN·M=9.12T·cm所需槽钢抵抗矩：W=Mmax/δ=9.12×100000/170=5364.7＜80500mm3满足要求。
b、槽钢产生的挠度Fmax=N内b[(a2+2ab)3/3]0.5/(9EIT)=0.05mm<7mm,满足要求。
c、吊环直径计算。
吊环承受拉力：N=F=8.61KN吊环需要面积：A=KF/fy=4×8110/200=162.2mm2(GB50010-2002至10.9.8条强制性条文规定)，选择吊环φ20，HPB235级圆钢A Y=314mm2A Y＞A(满足要求)5、连墙杆验算。
连墙杆承受风载水平力计算，成都地区基本风压值W=250N/m2，密目安全网按透风系数0.5计算，按连墙杆二步三跨布置，其受风面积为：A=1.8×2×1.5×3=16.2m2风载推力为P=0.5×AW+5000=7025N(式中5000源于JGJ130－2001 4.3.1条规定)连墙杆件强度：δ=P/4S=7025/0.775×489=18.54N/mm2δ＜[δ]满足要求。
扣件抗滑移力8KN/个＞7.025KN,满足要求。
结构梁受吊环传力的核算以净跨最大的KL24(2)为例计算.梁结构受荷面积A=4.8×3.0=14.40m2梁上楼面活载2000N/m21500×0.25=375N/m2换算为梁上均布荷载g=14.40×(2000+375)/4.8=7125N/m梁上弯矩为Mmax=6413×4.82/8=20.52KN·m，清水房不做地面面层荷载。
梁在吊环传力下产生弯矩为：Mmax=FL/2=8.11×4.8/2=19.46KN.m外架作用下梁产生的弯矩接近使用荷载弯矩，基本满足要求。
为保证安全，采取支承措施作加固处理，即在梁底间距1.5m与钢丝绳吊点对应位置作垂直支撑，用顶托或木楔顶紧，确保荷载合理地传递到两层结构上。
因阳台悬挑跨度太大，为保证安全，选用[14b槽钢。
通过阳台处挑架槽钢受力示意图力的计算：F1=8.14KN；F2=7.88KN；Fx=10.09KN。
对各项参数计算比较后，采用[14b槽钢满足要求。
三、外悬挑拉双排架子搭设要求：1、预埋槽钢卡箍、吊环、预留洞必须按外挑钢梁的放线位置预埋（测量员放线），埋入砼锚固长度应符合方案设计要求，并按方案设计施工大样图成型，且必须用未经冷拉的HPB235号钢筋。
在砼捣固时必须对预埋件进行位置校正。
2、脚手架所用架管扣伴必须是符合方案设计的杆件配件，禁止使用与方案设计不符和不合格的产品。
3、连墙杆设置高度为5.40m一道，间隔距离为3m。
非门窗洞口处应在剪力墙上预留Φ60洞孔。
第三步、六步、九步必须设连墙杆，搭设连墙杆时应注意保持架子整体垂直，避免因松紧失度引起外架变形。
4、严格按脚手架搭设程序组织施工。
a、脚手架搭设程序。
安放、调校、稳固悬挑梁[14a槽钢——铺木脚手板——竖立杆——放纵向扫地杆——第一步纵向水平杆（大横杆）——第一步横向水平杆（小横杆）——剪力撑——连墙杆。
周边脚手架应从角部开始向两边延伸交圈搭设。
按定位安放槽钢梁调校、固定。
在设置第一排连墙杆前，沿外架周边每间隔6m应设一根支撑抛杆，以确保构架稳定和架上作业人员的安全。
b、安装槽钢时间的确定：第一悬挑段槽钢安装时，下部支撑架尚未拆除，这时悬挑架应借助下部支架系统承力，应待预埋吊环的砼达到设计强度值ft=1.10N/mm2时才能施加施工荷载（相当于C20砼强度等级，通过取砼试件试压确定。
一般情况，夏季压5天龄期，冬季压7天龄期）。
第二悬挑段以第一悬挑段为依托承力搭设。
c、应按定位将槽钢安放定位，固定牢固，铺脚手板，按定位依次搭设，将立杆与扫地大横杆和小横杆连接固定，然后安设第一步的纵向槽钢，随校正立杆垂直度之后预以固定，并按此要求继续向上搭设。
d、剪力撑设置：凡转角处及剪刀撑设置距离达到或接近15m时均应设置剪刀撑。
剪刀撑设置于双排脚手架的外排架的外侧，剪刀撑斜杆与地面水平线的倾斜度应控制在45°—60°范围内按架高通高设置。
剪刀撑的斜杆的接长必须用活动扣件（旋转扣件）搭设接长，搭接长度不小于1m，搭接活动扣件不少于2个，斜杆端部出扣件边缘的长度不小于10cm。
剪刀撑斜杆与外架立杆相交的位置均应用活动扣件（旋转扣件）连接。
e、竹脚手板铺设：脚手板距墙不应大于25cm，端头严禁出现超过横杆25cm以上的探头板。
脚手板以下的支撑横杆间距不应大于90cm。
脚手板两端应用10#铅丝捆扎于横杆上。
f、扣件螺栓的紧固要求：扣件螺栓的紧固力矩不得小于40N.m，且不大于65N.m。
g、栏杆和挡脚板的设置：在操作层应设置安全防护栏杆两道，上栏杆高 1.20m，下栏杆居中设置。
