防火门防火卷帘施工方案一、概述防火门和防火卷帘是建筑物中常见的 pass 计与消防局要求安装的设备，用于在火灾发生时限制火势的扩散，保护人员的生命安全和财产安全。
防火门主要用于通道、出入口等位置，而防火卷帘主要用于防火分区、通风井等位置。
本施工方案旨在详细说明防火门和防火卷帘的安装施工步骤和质量要求，确保工程质量达到防火、防烟的要求。
二、施工准备1.检查设计图纸和规范要求，确保施工准备符合要求。
2.准备施工所需的主要材料，包括防火门和防火卷帘、配件、焊接设备等。
3.组织施工人员参加相应的培训，确保掌握相关的安全施工知识和工作技能。
4.成立安全生产领导小组，负责组织实施安全生产措施，确保施工过程的安全。
三、施工步骤1.防火门的安装（1）测量设置：按照设计要求和施工图纸，确定防火门的位置，并进行测量标注。
（2）开槽预埋：根据标注的位置，在墙体和地板上进行开槽预埋，预留安装防火门的空间和配管的位置。
（3）焊接工作：将防火门的金属框架焊接固定在开槽预埋的位置上，确保门框稳固牢固。
（4）安装门扇：将防火门扇固定在门框上，安装门框的附件和密封材料，确保门扇的平整和密封性能。
（5）安装门锁：根据设计要求，在防火门上安装合适的门锁，并进行测试和调整，确保锁具的正常使用。
2.防火卷帘的安装（1）墙体预埋：在墙体上根据设计要求进行预埋开槽，以便安装防火卷帘的支架。
（2）安装导轨：将防火卷帘的导轨固定在预埋的墙体开槽上，确保导轨的安装牢固。
（3）安装电动机：将防火卷帘的电动机安装在防火卷帘的顶部，通过电动机的控制，实现卷帘的开启和关闭。
（4）安装帘片：将防火卷帘的帘片固定在导轨上，并进行测试和调整，确保帘片的开启和关闭顺畅。
（5）配电线路：按照设计要求，对防火卷帘的电动机进行电源供电和控制线路的连接。
四、质量要求1.防火门的安装质量要求：（1）门框焊接牢固，不得出现焊接痕迹和明显的变形。
（2）门扇安装平整，与门框紧密贴合，无明显间隙。
防火卷帘门施工方案1. 引言防火卷帘门是一种用于防火隔离的重要设备，广泛应用于商业建筑、工厂和仓库等场所。
本文档将介绍防火卷帘门的施工方案，包括施工准备、材料选择、安装步骤等内容，以确保施工过程安全可靠。
2. 施工准备在开始施工之前，需要进行以下准备工作：2.1 工具准备•手持电钻和螺丝刀•手持电锯和梯子•手动或电动卷尺•铅笔和标记笔•手套和安全帽2.2 施工场地准备确保施工场地干燥、整洁，并清除任何障碍物。
确保周围没有易燃材料，并保证有足够的安全空间进行施工操作。
2.3 施工计划和图纸根据施工计划和图纸，了解防火卷帘门的尺寸、开槽数量和位置。
确保所需的施工材料和配件都齐全，并按计划进行检查。
3. 材料选择选择适当的材料对防火卷帘门的施工至关重要。
以下是常用的材料：3.1 钢材防火卷帘门的框架通常使用钢材制成，以提供强度和稳定性。
优质的钢材具有良好的耐火性和耐腐蚀性。
3.2 防火材料防火卷帘门的帘片需要使用能够抵御高温的防火材料。
常见的防火材料包括耐高温纤维材料和耐火涂料。
3.3 电控系统防火卷帘门的电控系统是保证其正常运行的重要组成部分。
选择可靠的电机和控制器，确保其符合防火标准，并具备自动控制和手动控制功能。
4. 安装步骤4.1 安装框架首先，根据图纸确定防火卷帘门的框架安装位置。
使用电钻和螺丝刀将框架固定在墙壁上，并确保安装牢固。
4.2 安装导轨和底梁根据施工图纸，安装导轨和底梁。
确保导轨和底梁与框架垂直，并且固定牢固。
4.3 安装帘片将防火帘片固定在导轨上，确保帘片能够顺畅卷动并完全封闭门洞。
根据需要，通过螺丝或其他固定装置，将帘片与导轨连接。
4.4 安装电控系统根据安装说明，安装合适的电机和控制器，并将其与帘片连接。
确保电控系统能够顺利控制帘片的卷动和停止。
4.5 调试和测试在完成安装后，进行防火卷帘门的调试和测试。
确保帘片能够顺畅卷动，控制系统工作正常，并满足相关防火标准。
5. 施工安全措施在进行防火卷帘门的施工过程中，需要注意以下安全措施：•佩戴适当的个人防护设备，如手套、安全帽和护目镜等。
防火门及防火卷帘的施工方案本工程防火卷帘采用双轨无机布基防火卷帘门（特级），耐火极限不低于3小时。
卷帘门用在地下室防火分区处，并增设消防联动系统。
1、钢质甲级防火隔音门：门框、门扇面板及其加固件采用电镀锌板。
单扇门设闭门器，双扇门间带盖缝板，并设闭门器和顺序器。
甲级钢质防火门的耐火极限不低于2、乙级钢质防火门的耐火极限不低于0.9h，丙级钢质防火门耐火极限不低于0.6h。
3. 施工准备3.1技术准备3.1.1 认真、细致地熟悉安装位置及现场情况，做到心中有数。
3.1.2 门的安装位置3.2材料准备3.2.1 对于进入现场的材料，必须有出厂合格证，检验报告、说明书、防伪标志，环保标志，经检验合格后方可使用。
材料进场后要严防日晒雨淋，木质防火门还应注意防潮，避免碰撞。
3.2.2 防火门的运输：应有防雨措施，底盘平整、清洁。
门框、门扇应分开装。
防火门装车时应绑扎牢固可靠，有垫板，不能直接接触门框和门扇的表面，以免运输中划伤表面涂层。
装卸门框、门扇时应轻拿、轻放。
3.2.3 现场堆放：门扇、门框不应直接接触地面，应垫有枕木，立放。
门框和门扇应正立放置。
码放角度不小于70°，单排码放数量不能多于50个。
3.2.4 人造板材和胶等材料必须有害气体不超标的证明。
3.2.5 同一品种、同一类型、同一规格的防火门每50樘划为一个检验批，不足50樘也应划为一个检验批。
3.3施工作业条件3.3.1 安装地坪基准线应明确、清晰。
3.3.2 明确开启方向（左外、右外、左内、右内）和安装形式（齐外、居中、齐内）。
3.3.3 门洞必须水平、垂直，门洞墙体平整。
门洞尺寸准确无误。
4. 防火门施工工艺4.1防火卷帘门施工工艺4.1.1 施工顺序原则先下后上，先中后边的原则，逐层安装。
4.1.2防火卷帘门安装工艺流程定位划线→安装边框→装卷门机→安装卷轴→组装门体→固定门体→装限位器→试运转→装手动机构→安装包箱→调试、试运转→验收4.1.3 卷帘门操作工艺（1）确认门洞口尺寸及安装方式（内侧、外侧及中间安装），现场采用钻孔埋设胀栓与导轨、轴承架连接。
防火卷帘门施工方案一、前言随着城市建设的不断发展，防火安全成为人们关注的重要问题。
防火卷帘门作为建筑防火系统的重要组成部分，其施工质量将直接影响建筑的整体防火性能。
本文将结合防火卷帘门的特点，介绍防火卷帘门的施工方案及注意事项。
二、施工方案1. 施工前准备在正式进行防火卷帘门的施工之前，需要做好以下准备工作：•确定施工方案和施工图纸。
•检查材料的质量和数量是否满足施工要求。
•安排施工人员并开展必要的培训。
•制定施工计划，合理安排工期。
2. 施工步骤（1）门洞准备在进行防火卷帘门的施工前，需要先完成门洞的准备工作：•根据设计要求，测量门洞尺寸，确保与防火卷帘门尺寸相符。
•清理门洞内外的尘土，确保施工环境整洁。
•关闭门洞入口，防止其他材料进入施工现场。
（2）安装门扇将防火卷帘门的门扇按照设计要求放置在门洞内，并进行固定：•使用合适的工具，将门扇升入门洞并垂直安装。
•检查门扇安装是否水平、垂直，确认无误后进行固定。
（3）安装导轨和驱动装置安装防火卷帘门的导轨和驱动装置是关键的一步，需要按照以下步骤进行：•将导轨安装在门扇上方，并确保与门扇完全吻合。
•安装驱动装置，并连接电源线，进行功能测试。
3. 施工验收完成防火卷帘门的施工后，需要进行施工验收，以确保施工质量符合标准要求：•检查防火卷帘门各部件的安装是否牢固、完好。
•进行开关门测试，确认防火卷帘门的功能正常。
•检查施工现场的清洁情况，进行最终验收。
三、注意事项在进行防火卷帘门的施工过程中，需要注意以下事项：•严格按照设计图纸和施工方案进行施工，避免出现误操作。
•施工过程中要注意施工现场的安全，确保施工人员的人身安全。
•施工完成后，对防火卷帘门进行定期检查和维护，确保其正常运行。
四、结语通过本文的介绍，我们了解了防火卷帘门的施工方案及注意事项。
在日常生活和工作中，关注防火安全，严格按照相关规范要求进行防火卷帘门的施工，是保障建筑安全的重要环节。
希望本文能对相关人士有所帮助。
防火卷帘门施工方案一施工技术措施及施工工艺1安装工艺流程确认洞口及产品规格——左右支架安装——卷筒轴——开闭机——空载试车——帘面安装——负荷安装——负荷试车——侧导轨——导轮横梁——控制箱和按钮盒——行程限位调试——箱体护罩——验收交付1•1确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
1•2划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线a•划出建筑洞口宽度方向中心线;b•左右支架中心卷筒轴中心的标高位置线;c•左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
1•3安装左右支架左右支架的安装应按以下步骤要求进行。
a•根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
b•清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
当安装形式为墙侧安装时:1)建筑有预埋件(钢板)时应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。
2)建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于大小支架钢板厚度的钢板垫板。
依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于4个，且其安全系数不小于防火卷帘总重量的5倍。
安装基准面应垂直于大小支架。
当安装形式为墙中安装肘1)建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则以次为大小支架安装的基准面。
2)建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求时可直接作为艾架的安装基准面。
3)当支架安装基准面在建筑结构侧面和柱申表面时，结构侧表面应设预埋件;并用安全适用的膨胀螺栓固定，柱中表面及位置达到安装要求，则以此二表面作为大小支架的安装基准面。

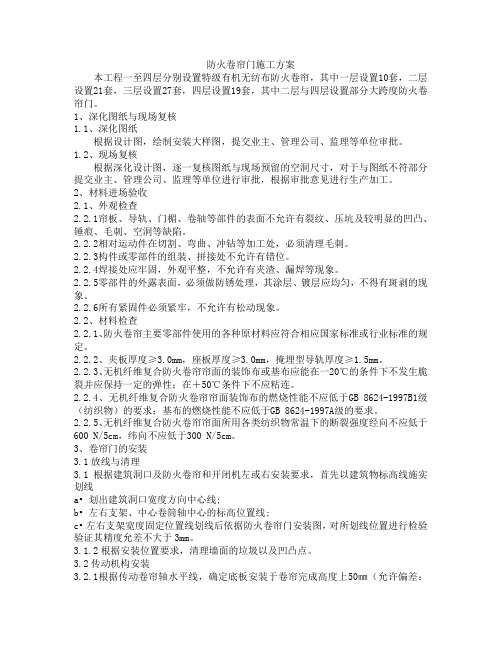

防火卷帘门施工方案本工程一至四层分别设置特级有机无纺布防火卷帘，其中一层设置10套，二层设置21套，三层设置27套，四层设置19套，其中二层与四层设置部分大跨度防火卷帘门。
1、深化图纸与现场复核1.1、深化图纸根据设计图，绘制安装大样图，提交业主、管理公司、监理等单位审批。
1.2、现场复核根据深化设计图，逐一复核图纸与现场预留的空洞尺寸，对于与图纸不符部分提交业主、管理公司、监理等单位进行审批，根据审批意见进行生产加工。
2、材料进场验收2.1、外观检查2.2.1帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。
2.2.2相对运动件在切割、弯曲、冲钻等加工处，必须清理毛刺。
2.2.3构件或零部件的组装、拼接处不允许有错位。
2.2.4焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。
2.2.5零部件的外露表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。
2.2.6所有紧固件必须紧牢，不允许有松动现象。
2.2、材料检查2.2.1、防火卷帘主要零部件使用的各种原材料应符合相应国家标准或行业标准的规定。
2.2.2、夹板厚度≥3.0mm，座板厚度≥3.0mm，掩埋型导轨厚度≥1.5mm。
2.2.3、无机纤维复合防火卷帘帘面的装饰布或基布应能在一20℃的条件下不发生脆裂并应保持一定的弹性；在＋50℃条件下不应粘连。
2.2.4、无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于GB 8624-1997B1级（纺织物）的要求；基布的燃烧性能不应低于GB 8624-1997A级的要求。
2.2.5、无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强度经向不应低于600 N/5cm，纬向不应低于300 N/5cm。
3、卷帘门的安装3.1放线与清理3.1根据建筑洞口及防火卷帘和开闭机左或右安装要求，首先以建筑物标高线施实划线a•划出建筑洞口宽度方向中心线;b•左右支架、中心卷筒轴中心的标高位置线;c•左右支架宽度固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
防火卷帘门安装施工组织方案为严格按该工程协议各项技术规定和施工进度旳贯彻，保证防火卷帘安装施工质量，到达消防验收，现作如下安装施工组织方案：一、技术管理机构二、施工组织1、人员培训为加强防火卷帘门旳施工监管，保证施工质量到达设计和规范规定，参与施工旳人员行实全员培训，所有业务人员，技术人员，技工和施工人员都在企业内进行对该项目和施工质量规定进行短时间培训，教育，经考核合格后方可上岗。
2、安全教育所有参与施工作业旳人员贯彻以“防止为主，安全第一”旳方针，实行工地施工安全责任制到人旳分工责任制，遵守《国家施工工程安全管理协议》旳法规，严格执行各项规章制度，作好安全管理工作。
所有参与现场作业人员必须遵纪遵法，遵守现场各项管理制度，不准打闹、说话必须文明用语，服从现场管理。
3、配置脚手架搭接及必要旳安全防护措施。
4、合理调配和保证供料及时。
5、确定工地物资种类，寄存数量及区域。
6、人员装备根据工地施工规定，作业人员进入工地佩戴工作卡戴好安全帽，登高作业系好安全带。
按厂旳规定工地施工队长按计划做好《现场施工记录》安全员、材料员、质量员、施工员各司其职。
三、施工工艺流程图如下所示施工工艺流图施工前准备施工队进场清理施工现场施工安全教育按门洞尺寸配料按门洞安装旳规定(即内、外装)组装自检上报验收。
（施工期限以甲方规定为准）四、施工人员及工具配置现场施工人员分工：现场施工负责：（项目经理）；施工队负责：（队长）；工程监督：；安全员及记录员、保管员：；质检：。
五、施工方案1、施工人员进入施工场地必须着装整洁，不得吸烟，不准穿拖鞋，必须戴好安全帽。
2、高空作业需搭好脚架，确认安全后，系好完全带方可作业。
3、原材料，防火门产品配件和施工所用旳机械，电焊机等工具进场后，应摆放整洁，标识清晰并作好标识，记清原材料，防火门及配件旳用途。
每批物料，进场后必须寄存在仓库内，有人分管。
4、施工时，任务不明确不能施工，设计图纸与现场实际有差异时，不能施工，甲方没承认不能施工。
防火卷帘门施工方案一、引言防火卷帘门是一种重要的被动防火设施，广泛应用于商业建筑、工厂、仓库等场所。
其主要作用是在火灾发生时，能够迅速关闭，切断烟气和火势蔓延，有效保护人员财产安全。
本文将详细介绍防火卷帘门的施工方案，以确保其按照标准进行安装和使用。
二、材料准备1. 防火卷帘门材料：包括钢板、火焰增强料、不燃材料等。
材料应符合国家相关标准，并具备防火阻燃性能。
2. 配件材料：包括卷轴、导轨、电机、控制系统等。
配件的选择应考虑门体的重量和使用要求。
三、施工步骤1. 工程筹备阶段：在施工前，应进行充分的工程筹备工作。
首先，根据设计要求进行预测施工周期和材料预算。
然后，制定详细的施工计划，并组织好项目组成员。
2. 现场准备工作：在施工现场，要保持整洁有序。
清除地面上的杂物，确保施工区域没有障碍物。
同时，检查电源供应是否符合要求，确保施工过程中不会受到电力故障的干扰。
3. 安装卷帘门主体：首先，根据设计要求安装卷帘门的底座。
底座应坚固牢固，能够承受门体的重量。
然后，将门体安装在底座上，并进行调整，确保门体平衡和正常运行。
4. 安装配件：按照设计要求，安装卷轴、导轨、电机和控制系统等配件。
安装时要仔细检查每个配件的质量和连接情况，确保其能够正常运行和相互配合。
5. 电气接线工作：将电机与控制系统进行正确的电气接线。
在接线过程中，应严格按照国家电气安全标准进行操作，确保电气系统的可靠性和安全性。
6. 防火性能测试：在施工完成后，对防火卷帘门的防火性能进行测试。
测试方法主要包括燃烧试验、防火时间测试等。
测试结果应符合相关国家标准。
7. 完善工程记录：在施工过程中，要做好详细的施工记录。
包括施工进度、材料使用情况等。
同时，应保留相关证明文件和技术资料，以备后续使用和维护。
四、安全注意事项1. 在施工过程中，要严格遵守相关安全操作规范，提前做好安全防护措施。
2. 施工人员应具备相关专业知识和技能，并接受必要的培训，确保施工质量和安全。
防火卷帘门施工方案材料由帘板、导轨、座板、卷轴、防火卷帘用卷门机、防火卷帘控制器等组成。
帘板为复合结构，由0.8mm厚冷轧钢板制成，帘板内填充硅酸铝棉板，复合厚度15mm；导轨由1.5mm厚冷轧钢板制成；座板由L40*5mm角钢制成；卷轴长3500mm，采用Φ140*4mm焊管制成。
防火卷帘门安装示意图见下图。
一、施工工艺在防火卷帘门厂家进场前，我们先在将防火卷帘门正对下的彩钢板顶板进行了拆除，并按照厂家要求做了固定支架（采用5#镀锌方管）。
第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，在之前的沟通过程中，导轨超过吊顶60cm。
2、用电动手枪钻将自攻螺丝打在导轨及彩钢板墙板上，自攻螺丝的间距不得大于600mm，两端距导轨口100mm，将导轨安装在彩钢板上。
导轨固定后，再复一下导轨的垂直度，每米不得大于5mm，全长垂直度不得超过20mm。
第二步：安装卷轴1、根据大样图中卷轴的设想中央高度，在柱子或墙上定出主动支承板的中央位置，放出收缩螺栓的中央十字线。
2、以主支承板中央为基准，用程度塑料管找出对应的从动支承板中央和从动收缩螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
第三步：安装直支撑扳1、装主动支承板(驱念头支架事前连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的收缩栓旋紧，请求支承板面垂直于卷轴。
3、支承板随整扇门的重量，有些支承板虽有收缩栓固定，但还不够稳固，则应补以支撑或加强筋，与原先安装好的固定支架连接，进步防火卷帘门的整体性和不乱性。
第四步：安装防火卷轴1、卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上穿铁丝扎牢。
2、吊装卷轴安装时先将套上轴承及座的光轴塞入卷轴端孔中，瞄准位置后将轴承固定螺栓拧紧。
3、卷轴上好后，可左右移动卷筒调节位置。
鹤山物流园防火卷帘门施工方案2017 年9 月3 日目录1、编制依据2、工程概况3、施工安排及部署3.1、施工期、保修期、服务承诺及措施3.2、产品性能及参照标准3.4、施工组织3.5、施工布署4、主要施工技术措施及施工工艺4.1 安装工艺流程4.2、防火卷帘门侧装和中装的封堵5、质量管理组织机构及质量保证体系5.1、防火卷帘5.2、过程执行程序6、工程施工管理措施7、施工安全管理8、绿色、文明施工9、环境保护措施10、材料现场仓储、搬运及成品保护措施防火卷帘门施工方案1、编制依据鹤山物流园防火卷帘门图集《88J13-4》2、工程概况本工程为鹤山物流园。
高为12米，本工程防火卷帘门均采用无机复合双轨特级防火卷帘耐火极限4.0小时。
3、施工安排及部署3.1、施工期、保修期、服务承诺及措施1、施工期：在具备施工条件的情况下，按计划进行生产，安装。
2、保修期：1年3、服务承诺及措施：我公司组织专业的售后保修队伍，由专业工程师及有多年工作经验的技师组成，依据工程保修的承诺，严格遵守承诺时间进行维护修理，以确保使用。
4、工程进度与质量保证：由项目经理全权负责该工程项目的全部运作。
选用技术熟练，纪律严明，经过多个大型工程锤炼的高素质的安装队伍进场安装，确保工程进度。
施工过程中坚持自检、互检、交接检和抽验相结合的质量检查制度。
质检人员定期到工地跟踪检查，发现问题及时解决。
3.2、产品性能及参照标准GB 191包装储运图示标志GB 699优质碳素结构钢技术条件GB 700碳素结构钢GB 9493 灰铁铸件GB 1243.1传动用短节距精密滚子链GB 2518连续热镀锌薄钢板和钢带GB 5824建筑门窗洞口尺寸系列GB 6388 运输包装收发货标志GB 7633门和卷帘的耐火试验方法GB14102-93防火卷帘通用技术条件GB/T9978—1999建筑构件耐火实验方法3.4、施工组织1. 施工组织的指导思想：严格遵守合同，确保工期，质量第一，信誉至上”提倡精益求精的工作作风。
2. 从米购材料抓起，尽量缩短米购时间。
3. 采取各种措施尽力减少不均衡施工的不利影响。
考虑采取合理安排交叉施工，尽量向前赶工期。
4. 根据现场的洞口尺寸，进行图纸深化设计。
对图纸反复核对，确保无误，依据图纸要求，防火卷帘门如不到顶，上部采用耐火极限不小于3小时的防火板材封堵。
3.5、施工布署生产顺序：采取先生产一批，然后进场安装，安装与生产同时进行的方式。
原材料存放：原材料进厂到产品加工及成品的存放都设专管专用，材料在厂内或现场存放时要放置在干燥、通风的地方，要避免和有-腐蚀的物质及气体接触，并必须做防潮、防雨、防晒、防腐等措施。
平放时，下面垫平，防止变形。
由专人负责管理。
所有材料进场上报合格证、检验报告和相关资质证明文件。
所有隐蔽工程检查验收，必须经监理验收合格后，方可下道工序施工。
质量检查：检查部门必须严格把关，从原材料的购进到车间生产，每道环节都该做好质量计录，以确保产品质量；产品运输：产品在运输过程中要平稳，牢固，避免因行车时碰撞损坏产品。
装卸时要轻抬轻放，严格避免磕、摔、撬等行为，防止机械变形，损坏产品，影响安装使用。
施工技术、验收依据步骤1）技术依据：本工程施工方案主要依据GB14102-93《防火卷帘通用技术条件》和GB7633-87《门和卷帘的耐火试验方法》。
2）技术质量要求：防火卷帘应符合本工程施工方案，参考GB14102-93《防火卷帘通用技术条件》，并按规定程序批准的图纸和技术文件生产加工。
4、主要施工技术措施及施工工艺4. 1安装工艺流程确认洞口及产品规格一一左右支架安装一一卷筒轴一一开闭机一一空载试车一—帘面安装——负荷安装一一负荷试车一一侧导轨一一导轮横梁一一控制箱和按钮盒一一行程限位调试——箱体护罩——验收交付4?1?1确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
4?1?2划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线a?划出建筑洞口宽度方向中心线；b?左右支架中心卷筒轴中心的标高位置线；c?左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
4?1?3安装左右支架左右支架的安装应按以下步骤要求进行。
a?根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
b?青理并找平大小支架与建筑物（墙体、柱、梁）的安装基准面。
当安装形式为墙侧安装时1）建筑有预埋件（钢板）时应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。
2）建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于大小支架钢板厚度的钢板垫板。
依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于4个，且其安全系数不小于防火卷帘总重量的5 倍。
安装基准面应垂直于大小支架。
当安装形式为墙中安装肘1）建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则以次为大小支架安装的基准面。
2）建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求时可直接作为艾架的安装基准面。
3）当支架安装基准面在建筑结构侧面和柱申表面时，结构侧表面应设预埋件；并用安全适用的膨胀螺栓固定，柱中表面及位置达到安装要求，则以此二表面作为大小支架的安装基准面。
C?安装左右支架。
1）检查左右支架质量是否有缺陷（轴承润滑及安全止动装置可靠性），并划出支架中心线，准备安装。
2）有预埋件时，将支架施焊预埋件上。
施焊前应首先点焊数点，经调整形状位置无误后，冉实施焊接。
墙侧安装时支架角刚上下两端为连续焊接，焊缝高度为6咖，角钢两侧分三段（上、中、下）断续焊接。
每段焊缝长为60恤，焊缝高为6咖。
不得虚焊，夹渣。
焊后应除渣，并涂防锈漆。
支架应垂直于安装基准面。
3）无预埋件时，采用安全适用的膨胀螺栓，不少于4件，将2支架固定于安装基准面上，膨胀螺栓总抗剪安全系数不小于卷帘总重量的4 倍。
（安装基准面混凝土标号＞150）4）要求:墙侧装支架表面应垂直于安装基准面，墙中间安装时其文架轴头中心线垂直于安装基准面。
安装后，左右二支架轴头（轴承）中心应同轴，其不同轴度在全长范围内不大于2mm。
当采用钢质膨胀螺栓时，其胀栓的最小埋入深度应符合规定（详见钢制膨胀螺栓许载荷明细）。
当卷帘自重超大而需要时，可采用焊接加固以保证支架的安装，安全可靠，运行稳定。
凡焊接处应无虚焊，夹渣，焊后应除渣，并作防锈处理。
4?1?4卷? 筒轴的安装a?安装前应检查卷筒轴轴头焊接，卷轴直线度质量。
以及首板固定位置与卷轴轴向是否平行。
b?检查无误后，使用相应的安全起重工具进行吊装与左右支架装配安装固定。
c?要求:卷筒轴安装后应检验确认其水平度，水平度在全长范围内不大于2m m。
4?1?5开? 闭机安装a?准备1）开箱，依照装箱单清点产品零部是否齐全，如有误应封存并即时报舌处理。
2）空载试运行。
开闭机运转状态不应有异声，停机制动灵敏、可靠。
并调整限位滑块位置。
接线相序应避免与安装后相序不同，亦应接地保护。
3）识别开闭机左、右安装方向，要求手动链条出口处，必须与地面垂直。
b?安装及要求1）用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。
2) 要求:开闭机轴线应平行于卷筒轴中心线手动链条出口应垂直于地面;两链轮轮宽的对称平面应在同一平面内，并且两链轮轴线问应平行;链条松边下垂度不大于6mm;链条安装后应采用HJ5O 机械油或用钙基润滑脂润滑。
4?1?6空? 载试车a?开闭机安装后，采用零时电源，接通电器控制箱及开闭机，实施空载试车。
注意开闭机的接线相序，应与交付时的接线相序一致。
b?空载电动试运行前，应首先使用开闭机的手动拉链，拉动试运行，无误万可电机试运行。
c?观察运行中支架，卷筒轴运转是否灵活可靠，稳定。
有无异常，要求卷筒轴在运行中其径向跳动量不大于10mm。
4?1?7帘? 面安装a?准备开卷检查帘面(钢质、无机布)是否因储存，运输等因素造成产品变形损坏。
并检查首板，末尾板，帘板、无机布帘面的直线度，外表质量等。
b?首板，帘面和末尾板。
c?要求1) 首板长度方向应与卷筒轴中心线平行，并用规定规格的螺钉固定于卷筒轴上。
2) 帘面安装后，应平直，两边垂直于地面。
经调整后，上下运行不得歪斜偏移，且帘面的不平直度不大于空口高度的1/300。
3) 具有防风钩的帘面，其防风钩的万向，应与侧导轨凹槽相一致4）末尾板（座板）与地面平行，接触应均匀，保证帘面上升，下降顺畅，并证帘面具有适当的悬垂度和自重下降，双帘应同步运行。
5无机帘面不允许有错位，缺角，挖补，倾斜，跳线，断线，色差等缺陷。
4?1?8导轨安装帘面安装调整无误后，即进行导轨的安装，其要求应满足：a?防火卷帘帘面嵌入导轨深度符合国家相关规定b?导轨顶部应成圆弧形，其长度超过洞口75mm。
c?导轨现场安装应牢固，预埋钢件与导轨连接.间距不得大于600mm。
d?安装后，导轨应垂直于地面。
其不垂直度每米不得大于5mm，全长不超过2 Olmm。
e?旱接后，焊缝应除渣，并做防锈处理。
f. 导轨安装后，保证洞口净宽。
g. 帘面在导轨运行应顺畅平稳，不允许有卡阻，冲击现象。
4?1?9控制器和按钮盒安装、接线、调试（详见控制器使用说明书）a?安装前开箱检查控制箱外壳，器件在储存、运输肘是否造成以外损失，松脱，确认一切工常后万可安装b?安装时应保证电控箱在垂直位置，其倾斜度不超过5%,固定平稳可靠。
c?接线前请考虑端子接线图，了解每个接线端的作用及接线要求，以正确接线，当控制器有绝缘要求的外部带电端子与机壳之间绝缘值不小于lMO。
绝缘电阻符合规定万可进行通电调试工作。
d?接通电源，检查验证三相电源相序币确与否。
e?接通电源后，进行功能设定，确定一步降或二步降以及与消防控制中心联动的输入信号类型及信号数量和状态信号的反馈。
4?1?10行程限位调试a?按动按钮上升或下降键，检查卷帘的运行万向是否与其对应并确认。
b?调试限位器前应用拉链使帘面处于适当位置后，反复调试限位器的限位滑块位置至理想状态，并紧固螺钉。
设置为二步降时，将中位调试至适宜的疏散高度，并锁定位置。
4?1?11安装箱体保护罩，箱体的安装按设计要求实施。
各连接接点应平齐，安全可靠，外观平整，线条流畅。
4?1?12负荷试车及调试首先，用手动运行，冉电动运行数次。
观察判断运行状态，并作相应的调整，直至运行无卡死、阻滞、限位不准及异常噪声，卷帘运行顺畅为止。
