y32315吨四柱式液压机主机设计大学论文

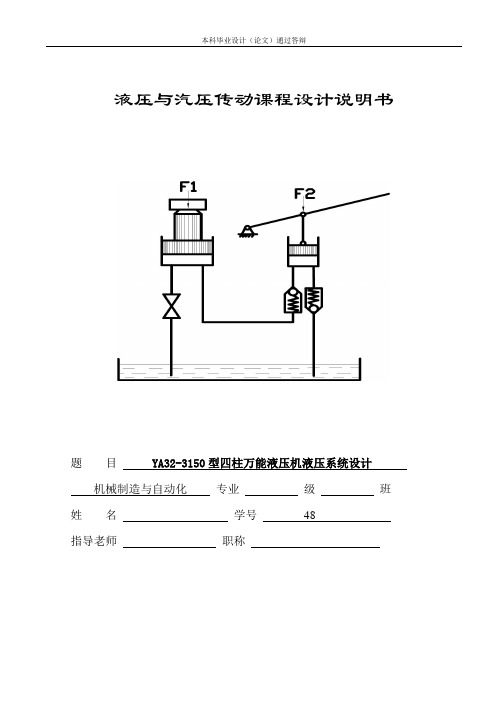

本科毕业设计（论文）通过答辩液压与汽压传动课程设计说明书题目 YA32-3150型四柱万能液压机液压系统设计机械制造与自动化专业级班姓名学号48指导老师职称课程设计评语:课程设计答辩负责人签字：年月日目录一、设计课题二、主要参数确定三、确定主液压缸、顶出液压缸结构尺寸四、液压缸运动中的供油量计算五、确定快速空程供油方式，液压泵规格，驱动电机功率六、选取液压系统图七、液压系统工作油路分析八、计算和选取液压元件九、液压系统稳定性论证十、设计小结十一、参考文献一、设计课题1．设计内容设计一台Y A32-3150KN 型四柱万能液压机，设该四柱万能液压机下行部件G=1.5吨，下行行程1.2m – 1.5m 。

2. 设计要求：（1）确定液压缸的主要结构尺寸D ，d (2 ) 绘制正式液压系统图（1号图纸），动作表、明细表 (3 ) 确定系统的主要参数(4 ) 进行必要的性能验算（压力损失、热平衡）二、主要参数确定液压系统最高工作压力P=32MPa ，在本系统中选用P=25MPa ； 主液压缸公称吨位3150KN ；主液压缸用于冲压的压制力与回程力之比为8%，塑料制品的压制力与回程力之比为2%，取800KN ； 顶出缸公称顶出力取主缸公称吨位的五分之一，取650KN ； 顶出缸回程力为主液压缸公称吨位的十五分之一，210KN 行程速度主液压缸 快速空行程 V=50mm/s 工作行程 V=10mm/s 回程 V=50mm/s 顶出液压缸 顶出行程 V=50mm/s 回程 V=80mm/s三、确定主液压缸、顶出液压缸结构尺寸1. 主液压缸A. 主液压缸内径D ：mm m P R D 6.4004006.0102514.31031504463==⨯⨯⨯⨯==π主根据GB/T2346-1993，取标准值 D 主=400mmB. 主液压缸活塞杆径d:mm m P R D d 6.2532536.0102514.31080044.046322==⨯⨯⨯⨯-=-=π回主根据GB/T2346-1993，取标准值d 主=250mm C. 主液压缸有效面积：（其中A 1为无杆腔面积，A 2为有杆腔面积）2221125600414.34004mm D A =⨯==π 2222225.765374)250400(14.34)(mm d D A =-⨯=-=πD. 主液压缸实际压制力和回程力:N PA R 6611014.31256.01025⨯=⨯⨯==压制E. 主液压缸的工作力:（1）主液压缸的平衡压力 Pa A G P 5321096.107654.08.9105.1⨯=⨯⨯==平衡（2）主液压缸工进工作压力 MPa A A P A R P 12.25121=⨯+=平衡压制工（3）液压缸回程压力 MPa A R P 45.1007654.01080032=⨯==回程回 2. 顶出液压缸A. 顶出液压缸内径: mm m P R D 99.18118199.0102514.3106504463==⨯⨯⨯⨯==π顶顶 根据GB/T2346-1993，取标准值D 顶=200mmB. 顶出液压缸活塞杆径 mm m P R D d 1.1711711.0102514.31021042.046322==⨯⨯⨯⨯-=-=π顶顶顶根据GB/T2346-1993，取标准d 顶=160mmC. 顶出液压缸有效面积（其中A 3为无杆腔面积，A 4为有杆腔面积）222331400420014.34mm D A =⨯==π 222224113044)160200(14.34)(mm d D A =-⨯=-=πD. 顶出液压缸的实际顶出力和回程力N PA R 4631085.70314.01025⨯=⨯⨯==顶出E. 顶出压缸的工作力 MPa P 25=项出 Mpa A R P 58.180113.01021034=⨯==顶回顶回四、液压缸运动中的供油量计算1．主液压缸的进出油量A. 主液压缸空程快速下行的进出油量：s mm A q /628000050125600311=⨯==υ快进 s mm A q /3826875505.76537312=⨯==υ快回 B. 主液压缸工作行程的进出油量：s mm A q /125600010125600321=⨯==υ工进 s mm A q /765375105.76537322=⨯==υ工回 C. 主液压缸回程进出油量：s mm A q /3826875505.76537332=⨯==υ回进 s mm A q /628000050125600331=⨯==υ回出 2. 顶出液压缸退回行程的进出油量A. 顶出液压缸顶出行程的进出油量：s mm A q /15700005031400343=⨯==υ顶进 s mm A q /5652005011304344=⨯==υ顶回 B. 顶出液压缸退回行程的进出油量：s mm A q /9043208011304354=⨯==υ退进 s mm A q /25120008031400353=⨯==υ退回五、确定快速空程供油方式，液压泵规格，驱动电机功率1．液压系统快速空程供油方式：min /8.376/628000050125600311L s mm A q ==⨯==υ快进由于供油量大，不宜采用由液压泵供油方式，利用主液压缸活塞等自重快速下行，形成负压空腔，通过吸入阀从油箱吸油，同时使液压系统规格降低档次。

附录1燕山大学本科毕业设计<论文）开题报告课题名称：100吨四柱式液压机系统的分析与设计学院<系）：里仁学院年级专业：液压08-1班学生姓名：吕东指导教师：刘劲军完成日期：2018年3月一、综述本课题国内外研究动态，说明选题的依据和意义液压机是一种以液体为工作介质，用来传递能量以实现各种工艺的机器。

液压机被广泛应用于机械工业的多领域，例如在锻压领域中，液压机广泛用于自由锻造、模锻、冲压、挤压、剪切、拉拔成型及超塑性成型等许多工艺中；而在机械工业的其他领域，液压机更被应用于粉末制品，塑料制品、磨料制品、金刚石成型、校正压装、打包以及橡胶注塑成型等不同的工业领域。

液压机是根据帕斯卡原理制成的，这里假设液体是不可压缩的，管道也假设为绝对刚性，不发生弹性变形。

液压机一般由本体<主机），动力系统以及液压控制系统三部分组成。

最常见的液压机本体结构是三梁四柱上传动式。

动力系统主要提供液压机工作时所需要的高压液体并接收回程排回的低压液体。

液压控制系统主要将动力系统提供的高压液体在准确的时间和地点输送到所需要的工作缸处并将各缸排回的低压液体输送回动力系统。

早在1662年，帕斯卡就发现了利用液体产生很大力量的可能性，179 5年，英国人Bramah取得了第一个手动液压机的专利，但真正液压机的发展历史不到200年。

随着西方资本主义的发展，蒸汽机的发明，引发了工业革命，具有悠久历史的锻造工艺也逐步由手工锻造转变为机器锻造。

16世纪初，出现了第一批水利机械锤。

1893年，第一台蒸汽锤出现。

此后，伴随着机械工业的发展，锻件尺寸越来越大，锻锤已做到落下部分超过100吨，如此笨重的锤，操作困难，振动十分巨大。

1859~1861年在维也纳铁路工厂有了第一批用于金属加工的7000KN，10000KN，和12000KN的液压机。

1884年，英国曼彻斯特首先使用了锻造钢锭用的锻造水压机，与锻锤相比，运动部件不必那么重，振动又小，发展很快。

毕业设计（论文）题目:Y32-100四柱型液压机的液压系统设计学院机电工程与自动化学院专业(层次) 机械制造及自动化（专升本）年级班级三一重工学生姓名许文斌学号114A2248指导教师谈仁年上海大学成人教育学院毕业论文设计目录摘要绪论第一章液压机的特点1.1液压机的特点 (6)1.2液压原理设计 (6)1.3 四柱型液压机工作原理 (7)第二章液压系统的设计及计算2.1Y32-100型四柱式液压机的主要技术参数 (8)2.2Y32─100型四柱式万能液压机系统工况图 (9)2.3液压基本回路及各控制阀 (9)2.3.1概述 (9)2.3.2Y32─100型四柱式万能液压机工作循环图 (14)2.4液压缸的设计 (14)2.4.1主液压缸 (14)2.4.2顶出液压缸 (16)2.4.3液压缸运动中的供油量 (17)第三章常用液压元件和液压油的选择3.1泵的选择 (18)3.2电动机的选择 (18)3.3液压控制阀的选择 (19)3.4液压油的选择 (19)3.5液压辅助件 (20)3.5.1管件 (20)3.5.2滤油器 (21)3.5.3压力表及开关 (22)3.5.4油箱 (22)3.6液压系统的安装.使用和维护 (22)3.6.1液压元件的安装 (22)3.6.2液压系统的使用 (23)3.6.3液压系统的调整 (24)第四章四柱液压机液压系统故障诊断4.1四柱液压机液压系统常见故障病因 (25)4.2故障诊断技术及应用 (26)结论 (28)致谢 (2)8参考文献 (29)摘要液压机是随着液压传动技术产生的，而液压传动的主要理论依据是流体力学中的帕斯卡原理、连续性原理以及能量守恒定理。

随着我国工业和科学技术的不断发展液压传动技术在诸多领域得到了越来越广泛的应用。

因此，由液压传动所产生的液压机也越来越受到人们的欢迎。

本设计主要是从概论、本体结构的设计及设计计算和液压系统的设计三个方面来叙述的，并详细说明了液压机的工作原理、特点、分类、基本参数及其零件等。

单片机控制四柱液压机设计I摘要本设计为中型四柱式液压机，主机最大工作负载设计为2500KN。

主机主要由上梁、导柱、工作台、移动横梁、主缸、顶出缸等组成。

通过具体的参数计算及工况分析，制定总体的控制方案。

经方案对比之后，主机部分采用“三梁四柱”式的结构形式,拟定液压控制系统原理图。

液压系统液压缸采用双作用活塞缸，采用恒功率变量泵供油。

经方案对比之后，拟定液压控制系统原理图。

为解决主缸快进时供油不足的问题，主机顶部设置补油油箱进行补油。

主缸的速度换接与安全行程限制通过行程开关来控制；为了保证工件的成型质量，液压系统中设置保压回路，通过保压使工件稳定成型；为了防止产生液压冲击，系统中设有泄压回路，确保设备安全稳定的工作。

详细设计了主机机械部分和液压部分对电气控制系统进行了简要设计。

通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足液压机顺序循环的动作要求，能够实现塑性材料的锻压、冲压、冷挤、校直、弯曲等成型加工工艺。

关键词：液压系统；液压机；四柱式；单片机控制全套CAD图纸，联系1076648750单片机控制四柱液压机设计IIABSTRACTThis paper design for the medium frame of hydraulic machines, the mainframe’s largest work load design for 2500KN. Mainframe mainly by the beam、guided、worktable、mobile beams、master cylinder、cylinder head out of components etc. This paper focuses on the hydraulic system design. Through specific parameters and hydraulic mechanic situation analyzes, formulation of a master control program. By contrast, developed hydraulic control system diagram To solve the master cylinder express entered the shortage of oil supply in the top of the mainframe installed oil tank. Master cylinder for the speed of access restrictions and security through the trip exchanging to control switches.To ensure the quality of the work-piece molding, in the hydraulic system installed packing loop through packing work-piece stability molding; To prevent hydraulic shocks, pressure relief system with a loop to ensure that this equipment can be a safe and stable work. In addition, the paper hydraulic station on the overall layout of the key components of the hydraulic structure、shape、technique for a specific design.By the loss of hydraulic system pressure and temperature checked. Hydraulic system is designed to meet the hydraulic action sequence and cycle requirements can be achieved by forging plastic materials, stamping, cold extrusion, straightening, bending, and other molding processes.Keywords: Hydraulic System ；Hydraulic Pressure machine；four-guideds单片机控制四柱液压机设计III目录第1章绪论 (1)1.1 液压机现状概要 (1)1.2 发展趋势 (2)第2章四柱液压机总体设计 (5)2.1 四柱液压机主要设计参数 (5)2.2 四柱液压机总体布局方案设计 (5)第3章液压系统设计 (8)3.1 液压机主缸工况分析 (8)3.1.1 主缸速度循环图 (8)3.1.2 主缸负载分析 (8)3.1.3 主缸负载循环图 (9)3.2 液压机顶出缸工况分析 (10)3.2.1 顶出缸速度循环图 (10)3.2.2 顶出缸负载分析 (11)3.2.3 顶出缸负载循环图 (11)3.3 液压系统方案的设计 (12)3.3.1 液压油缸的选择 (12)3.3.2 供油方式的确定 (12)3.3.3 基本回路的选择 (12)3.3.4 控制系统的选择 (13)3.3.5 液压原理图的拟定 (13)3.4 液压系统的计算和选择液压元件 (17)3.4.1 液压机主缸和顶出缸主要尺寸的确定 (17)3.4.2 液压系统流量计算 (19)3.4.3 电动机的选择 (21)3.4.4 液压元件的选择 (23)第4章液压机零部件设计 (24)4.1 立柱设计 (24)4.2 上横梁设计 (25)4.3 主机工作台设计 (27)单片机控制四柱液压机设计IV4.4 活动横梁设计 (28)4.5 控制台设计 (28)4.6 液压机主缸的设计 (28)4.6.1 主缸缸体材料的选择 (28)4.6.2 主缸壁厚的确定 (29)4.7 液压机顶出缸设计 (32)4.7.1 顶出缸缸体材料的选择 (32)4.7.1 主缸缸体材料的选择 (33)4.8 液压油管设计 (34)4.9 液压油箱设计 (34)第5章液压系统安全、稳定性验算 (37)5.1 液压系统压力损失的验算 (37)5.2 液压系统温升的验算 (40)第6章单片机控制系统设计 (42)6.1 单片机控制要求与总体控制方案 (42)6.1.1 单片机控制系统拟达到的控制要求 (42)6.1.2 单片机系统总体控制方案 (42)6.2 单片机芯片的选择 (42)6.2.1 CPU (42)6.2.2 扩展芯片 (42)6.3 单片机控制电路设计 (43)6.3.1 四柱液压机主电路设计 (43)6.3.2 四柱液压机控制电路设计 (43)6.3.3 单片机流程图 (44)第7章结论 (50)参考文献 (51)致谢 (52)单片机控制四柱液压机设计 11 绪论1.1 液压机现状概要国内液压机行业的现状：（1）在生产能力及市场方面，国内液压机的产量每年都有很大的增长率，其中2004年，国内液压机的销售额大约在10亿元人名币，2005年达到13亿元，到2006年第一季度，各液压机生产企业的全年订单额已基本饱和。

315t通用液压机本体设计-开题报告毕业设计（论文）开题报告1选题背景及其意义1.1选题来源及课题相关的基本情况本次选题是自选课题,部分资料来源于上海市知识服务平台项目“大型铸锻件制造技术产学研中心”。

本课题的设计参数为该项目中正在建设的一台315t通用液压机。

本题所选择的四柱式万能液压机主机为三梁四柱结构. 适用于常见塑性材料的挤压、弯曲、折边和拉深等；同时也可用于各种塑料、粉末制品的压制成形。

可实现定程、定压二种成形工艺，并具有保压延时等性能，应用广泛、经济性好。

1.2 本选题的理论或应用价值液压机是一种利用液体压力来传递能量,以实现各种压力加工工艺的设备，是在锻压生产非常广泛的基础设备之一,用它可以进行基本上所有的锻压工艺加工。

比如板材冲压、弯曲整形、冷热挤压、模锻、压装校正、塑料及粉末压制成形、打包压块等。

液压机还能完成一些其它锻压机械很难实现的工艺的要求,比如:因为液压机可以得到很长时间的保压,所以会适用于纤维板、绝缘材料、高压合成新材料和热固性塑料的制造;还有液压机能在全行程上发出其公称压力,所以能适用于材料挤压成形、轮轴压装、深拉伸成形等;由于液压机传动方便、结构紧凑、比较容易向大型化和超重型发展,所以也适用于超高压挤压成形甚至金刚石的合成等。

此外,液压机在使用中能够使行程、压力和速度在比较广泛的范围内完成无级调整,工作的行程量大,过载保护比较安全和可靠,且机身结构布局灵活,三化程度也较高, 变型容易,制造方便容易。

因此,液压机在国民经济各个部门中得到日益广泛的应用。

而且在许多的科研单位和企业工厂里面也可以看到有着大小、结构、作用都各不相同的液压机在完成各种压制或者是成形工艺。

特别是随着材料工业和少、无切削工艺发展,液压机的应用就更加的重要了,在近净成形方面起着非常重要的作用，是发展绿色制造的一种重要方式[1,2]。

综上可以看出设计制造液压机的水平已然已经成为衡量一个国家工业水平的重要标准。

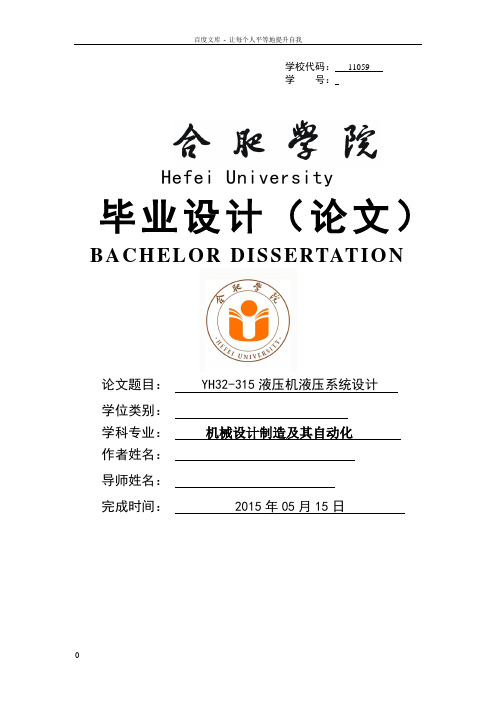

学校代码：___11059__学号：Hefei University毕业设计（论文）BACH ELOR DISSERTATION论文题目： YH32-315液压机液压系统设计学位类别：学科专业：机械设计制造及其自动化作者姓名：导师姓名：完成时间： 2015年05月15日YH32-315液压机液压系统的设计中文摘要这次我们毕业设计的题目是YH32-315液压机液压系统的设计，我们的主要任务就是根据老师给定的参数，通过对其工作原理的观察，对液压机的原理图进行设计并且对主油缸、顶出缸和各元件进行设计和校核，并且使用三维软件UG 等计算机辅助软件进行三维建模、对立体模型进行受力有限元分析，对其结构、尺寸进行优化设计，最终形成设计结果。

但是由于当前出版的有关液压机系统设计的参考资料比较少,所以我们通过老师的指导和一些上了年份的资料书，这样可能导致计算设计过程不是特别严谨也并不完美，但这是努力下的成果。

通过我和老师的共同努力有如下的研究成果：一、通过材料力学和理论力学知识选择计算合理的YH32-500四柱液压机结构参数，对主要的零件（主油缸和顶出缸）等强度校核。

二、通过流体力学知识设计YH32-500四柱液压机液压原理图，选择计算合理的高、低压泵、油箱、充液箱、各种阀及相应的连接管道。

三、通过三维软件对YH32-500四柱液压机主要工作零件（主油缸和顶出缸）等进行结构分析。

四、对大学阶段的知识温故知新并进行总结和应用，培养机械创新能力。

关键词：液压机;设计;系统YH32-315 hydraulic design of hydraulic syste mEnglish AbstractThis time we graduate design topics is designed YH32-315 hydraulic machineThis time we graduate design topics is designed YH32-315 hydraulic machine hydraulic systems, our main task is to set the parameters, by observing the principle of its work, the schematic hydraulic machine designed according to the teachers and to the master cylinder, the top the cylinder and the components for the design and verification, and use computer-aided software UG 3D modeling, finite element analysis, to optimize the design of its structure, size, eventually forming the design results. This is the development and improvement of the hydraulic machine has a certain role in promoting. However, due to relatively small current publication about the hydraulic system design reference, so we pass the teacher's guide and a few years of data on the book, which could lead to the design process is not particularly rigorous calculation is not perfect, but it is the efforts of results. Through the joint efforts of the teachers and I have the following findings:First, through the material mechanics and theoretical mechanics choose to calculate reasonable YH32-500 hydraulic machine of structural parameters, the main part (master cylinder and the top of the cylinder) and other strength check, complete assembly drawing and parts drawings.Second, the design by hydrodynamics knowledge YH32-500 hydraulic machine hydraulic schematic diagram, select the calculation reasonably high and low pressure pumps, high and low pressure vessel (tank, filling boxes, etc.), various valves and the corresponding connecting pipes.Third, through the three-dimensional software for YH32-500 hydraulic machine main parts (the master cylinder and the top of the cylinder) and other structural analysis.Fourth, the college summarize knowledge and application, foster innovation. Keywords: Hydraulic; design; system目录第一章前言 (2)液压机的基本概述 (3)液压机的型号介绍及控制顺序分析 (3)液压机的型号 (3)第二章YH32-315通用液压机的总体设计 (5)主要技术规格的确定 (5)YH32-315 (5)备注 (5)YH32-315液压机各部分的方案选择 (5)YH32-315总体布局设计 (6)第三章 YH32-315液压机液压系统设计 (6)液压传动概述 (6)液压系统设计参数 (7)液压系统原理图的拟定 (7)液压系统原理分析 (9)第四章YH32-315液压系统中各元件的确定 (11)已知的技术参数 (11)系统各元件的确定 (11)确定油缸直径D (11)确定柱塞直径 (12)确定泵的输出流量 (12)确定电动机的功率 (14)确定各种条件下通过各元件的流量 (14)确定支承压力 (15)确定管路尺寸 (16)油箱的结构设计 (17)第五章主油缸的设计和校核 (18)结构尺寸及形式 (18)实际工作压力 (18)缸体强度的计算 (19)中段强度 (19)主油缸体支承台肩处强度 (19)缸底强度计算 (21)缸口部分零件强度计算 (22)作用在缸口导套和法兰盘上的力 (22)螺栓的计算 (22)缸口导套所受挤压应力分析 (23)法兰盘的计算 (23)主油缸立体模型的有限元分析 (23)第六章顶出缸的设计与校核 (25)结构尺寸及形式 (25)实际工作压力 (26)缸体强度的计算 (26)中段强度 (26)支承台肩强度计算校核 (26)活塞部分计算 (28)活塞杆受压计算 (28)活塞头部导向套计算 (29)活塞头部锁母螺纹应力计算 (29)顶出缸立体模型的有限元分析 (30)第七章结论 (33)谢辞 (33)参考文献 (34)第一章前言随着工业和制造业的快速发展，社会许多行业对液压设备的需求越来越大，要求越来越高，对机械设备的性能、种类、制造工艺等提出了新的更高要求，向着智能化、无人化的方向发展，三梁四柱液压机更是很难被替代的产品，在当今的制造生产中起到非常重要的作用。

Y32-315型液压机本体压力机摘要本次设计主要内容有：做了液压压力机的总体结构设计和液压系统的设计，选择了液压元件的型号，分析了系统的工作原理，设计了液压缸，完成了液压缸的总体设计，绘制了压力机的总体装配图，液压缸的装配图。

关键词：液压压力机，液压缸，液压系统前言毕业论文是对毕业生所学的专业基础知识和研究能力、自学能力以及各种综合能力的检验。

通过做毕业论文，可以使学生在综合能力、治学方法等方面得到锻炼，使之进一步理解所学专业知识，扩大知识面。

毕业论文的目的是要进一步巩固和加强学生的基本知识的掌握和基本技能训练，加强对学生的多学科理论、知识与技能综合运用能力的训练，加强学生创新意识、创新能力和获取新知识能力的培养，鼓励毕业生运用所学知识独立完成课题，培养其严谨、求实的治学方法和刻苦钻研、勇于探索的精神。

毕业论文具有学术论文性质，应能表明作者在科学研究工作中取得的新成果或提出的新见解，是作者的科研能力与学术水平的标志。

毕业论文具有学术论文所共有的一般属性，应按照学术论文的格式写作。

在毕业论文的选题与写作中，要注意适应经济、社会发展需要，注意理论结合实际，特别强调对培养学生的创新精神科研能力水平。

毕业设计是学生即将完成学业的最后一个重要环节，它既是对学校所学知识的全面总结和综合应用，又为今后走向社会的实际操作应用铸就了一个良好的开端。

毕业设计是作者对所学知识理论的检验与总结，能够培养和提高设计者独立分析问题和解决问题的能力，使学生学习并掌握科学研究、工程设计和撰写技术报告的基本方法。

毕业设计主要涉及科研、技术设备的革新、改造等方面，强调设计的独创性和实用性。

要求具备清晰的设计思路，具体的设计方案和步骤，准确的设计参数和计算分析，同时毕业设计也要求逻辑性强，条理清楚，语言精练。

目录摘要 (I)前言 (I)1压力机概述 (4)1.1压力机发展的概况 (4)1.2压力机工作原理 (5)1.2.1压力机功能简介 (5)1.2.2压力机的工作原理简介 (6)2液压机总体结构设计 (6)2.1压力机总体设计结构及要求 (6)2.2立柱的强度计算 (7)2.3横梁的强度计算 (7)2.4油箱的设计 (8)3压力机的液压系统设计 (9)3.1设计参数和应满足的条件 (9)3.1.1设计参数 (9)3.1.2设计要求分析 (9)3.2工况分析并确定初步液压缸直径 .............................................................................. 错误!未定义书签。

Y32-315型液压机本体压力机摘要本次设计主要内容有：做了液压压力机的总体结构设计和液压系统的设计，选择了液压元件的型号，分析了系统的工作原理，设计了液压缸，完成了液压缸的总体设计，绘制了压力机的总体装配图，液压缸的装配图。

关键词：液压压力机，液压缸，液压系统前言毕业论文是对毕业生所学的专业基础知识和研究能力、自学能力以及各种综合能力的检验。

通过做毕业论文，可以使学生在综合能力、治学方法等方面得到锻炼，使之进一步理解所学专业知识，扩大知识面。

毕业论文的目的是要进一步巩固和加强学生的基本知识的掌握和基本技能训练，加强对学生的多学科理论、知识与技能综合运用能力的训练，加强学生创新意识、创新能力和获取新知识能力的培养，鼓励毕业生运用所学知识独立完成课题，培养其严谨、求实的治学方法和刻苦钻研、勇于探索的精神。

毕业论文具有学术论文性质，应能表明作者在科学研究工作中取得的新成果或提出的新见解，是作者的科研能力与学术水平的标志。

毕业论文具有学术论文所共有的一般属性，应按照学术论文的格式写作。

在毕业论文的选题与写作中，要注意适应经济、社会发展需要，注意理论结合实际，特别强调对培养学生的创新精神科研能力水平。

毕业设计是学生即将完成学业的最后一个重要环节，它既是对学校所学知识的全面总结和综合应用，又为今后走向社会的实际操作应用铸就了一个良好的开端。

毕业设计是作者对所学知识理论的检验与总结，能够培养和提高设计者独立分析问题和解决问题的能力，使学生学习并掌握科学研究、工程设计和撰写技术报告的基本方法。

毕业设计主要涉及科研、技术设备的革新、改造等方面，强调设计的独创性和实用性。

要求具备清晰的设计思路，具体的设计方案和步骤，准确的设计参数和计算分析，同时毕业设计也要求逻辑性强，条理清楚，语言精练。

目录摘要 (I)前言 (I)1压力机概述 (4)1.1压力机发展的概况 (4)1.2压力机工作原理 (5)1.2.1压力机功能简介 (5)1.2.2压力机的工作原理简介 (6)2液压机总体结构设计 (6)2.1压力机总体设计结构及要求 (6)2.2立柱的强度计算 (7)2.3横梁的强度计算 (7)2.4油箱的设计 (8)3压力机的液压系统设计 (9)3.1设计参数和应满足的条件 (9)3.1.1设计参数 (9)3.1.2设计要求分析 (9)3.2工况分析并确定初步液压缸直径 .............................................................................. 错误!未定义书签。

摘要液压机广泛应用于国民经济的各个部门，是一种重要的锻压设备。

本文提出了液压机的基本工作原理以及我国独立发展液压机的重要性，介绍了通用液压机的概念、主要特点以及其主要用途，并着重对液压机的整体结构设计及主要尺寸计算进行了详细的论述。

首先，对液压机的工作原理和特点及主要用途做了简要的说明。

其次，对液压机各个缸的尺寸和结构进行了计算和分析，并对液压缸体破坏原因进行了分析。

再次，对液压机的横梁和立柱结构进行了计算分析以及强度、刚度校核。

最后，对整个设计过程进行了归纳。

关键词液压机；本体；液压缸；立柱；横梁AbstractHydraulic Press, which is widely used in every sector of national economies, is a kind of important forging equipment. This thesis proposed the basic working principle of the hydraulic machine and the Independent Development hydraulic importance. Besides, it introduced a common hydraulic machine concept, the main features as well as its main purpose and then discussed the hydraulic machine's overall design and key size calculation in detail.Firstly, the hydraulic machine working principle, characteristics and main uses were briefly described.Secondly, the hydraulic cylinder the size and structure of each were calculated and analyzed, and the destruction of the hydraulic cylinder causes were analyzed.Thirdly, beam and column structure of the hydraulic press were calculated and analyzed, and the strength and stiffness was checked.Finally, the entire design process was summarized.Keywords：Forging Hydraulic Press；body；beam；Hydraulic cylinder；fram e目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 课题背景 (3)1.3 液压机的结构 (4)1.4 液压机的发展概况 (4)1.4.1 液压机发展历史 (4)1.4.2 国内液压机发展现状 (6)第二章论文研究的主要内容 (8)2.1主要研究内容 (8)2.2 名词说明 (9)2.2.1 公称压力 (9)2.2.2 最大净空距 (9)2.2.3 最大行程 (9)2.2.4 工作台压力 (9)2.2.5 回程力 (9)2.3.液压机本体结构概述 (10)第三章液压缸部件 (12)3.1液压缸简述 (12)3.2液压缸的型式及特点 (12)3.3液压缸与活动横梁的连接形式 (13)3.4工作缸计算与校核 (13)3.5活塞及缸的各附件 (15)3.5.1.密封件 (15)3.5.2.导套 (15)3.6液压缸校核 (15)3.6.1缸体强度计算： (15)3.6.2.缸底强度计算： (17)3.6.3.缸口部分零件强度计算： (17)3.7.活塞部分计算： (18)3.7.1.活塞杆受压计算： (18)3.7.2.活塞头部导向套计算： (18)3.7.3.活塞头部螺母螺纹应力计算 (19)3.7.4.活塞与活塞横梁断面挤压应力：3.7.4.活塞与活塞横梁断面挤压应力：3.7.5.活塞与活动横梁连接螺母计算 (20)3.8. 顶出缸及顶出柱塞 (20)3.8.1确定顶出缸尺寸 (21)3.8.2顶出缸校核 (22)第四章机架部分 (23)4.1.横梁 (23)4.1.1上横梁强度计算 (24)4.1.2.上横梁刚度计算 (27)4.1.3下横梁的强度计算 (28)4.1.4下横梁的刚度计算 (30)4.1.5.活动横梁 (31)4.2 立柱 (31)4.2.1立柱的选择: (31)4.2.2立柱螺母和立柱预紧 (31)4.2.3.立柱的设计计算 (32)4.2.4立柱拉伸变形 (35)第五章结论..............................................................第五章结论参考文献 (37)致谢 (38)第一章绪论1.1 课题背景随着人们生活水平的提高，金属压制和拉伸制品的需求逐年提高，同时，对产品品种的需求也越来越多，另一方面产品的生产批量日益缩小。
