超市配送中心物流系统1、实验要求及背景描述某超市配送中心的物流系统工作状况如下：产品到达：A、B、C 产品装在一个箱子，整箱到达配送中心（如图1），平均每15秒，标准差为2秒到达一箱产品，送达暂存区。
产品运送：掏箱分为三类产品后，用输送带送到三个暂存区，使用两辆叉车，分别将产品放置三个货架，举起和放下速度均为3秒，入库储存时间为两天，然后送往拣货区；产品拣选：使用1个拣选工作人员，拣选A、B、C类产品各2个进行捆包，由传送带送出。
（1）运用Flexsim建模，输出模型运行结果；（2）提出改善系统方案。
2、实验布局逐步添加离散实体： 5个发生器(3个用于生产产品；2个用于生产托盘)；4个暂存区；8条传送带（4条进货，4条出货）；2条分拣传送带；2个合成器；1个分解器；1个吸收器；1个操作员；3个货架；1个分配器；5辆叉车，如图1、2。
图1（主视图）图2（左视图）3、设计思路及建模步骤产品到达：A、B、C产品装在一个箱子，整箱到达配送中心（如图3）。
图3 图4掏箱分为三类产品后，用输送带送到三个暂存区（如图4）。
使用两辆叉车，分别将产品放置三个货架（如图5）。
图5入库储存时间为两天，然后送往拣货区（如图6）图6使用1个拣选工作人员，拣选A、B、C类产品各2个进行捆包，由传送带送出。
（如图7）图74、散实体连接。

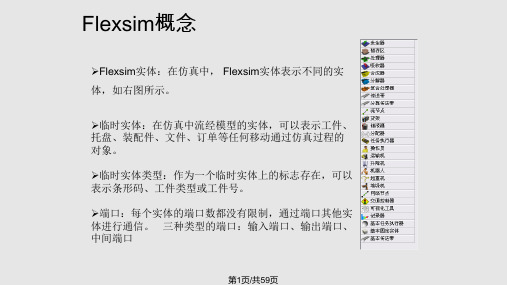

按照不同的逻辑关系，采用A连接和S 连接，逐一对模型内的实体进行连接，应注意各个端口的连接顺序，（输入端口，输出端口，中间端口）。
5、参数设置图8 图9发生器参数设置11、临时实体种类设置为Box2、发生器1、2、3的物品类型分别设置为1、2、3。
3、到达时间间隔设置为“统计分布：normal（15，2）。
4、其余为默认值如图8发生器参数设置21、发生器4和5的临时实体种类设置为Pallet。
2、到达时间间隔设置为“统计分布：normal（15，2）。
3、其余为默认值如图9合成器参数设置1、在合成器选项卡中合成模式设置为Pack。

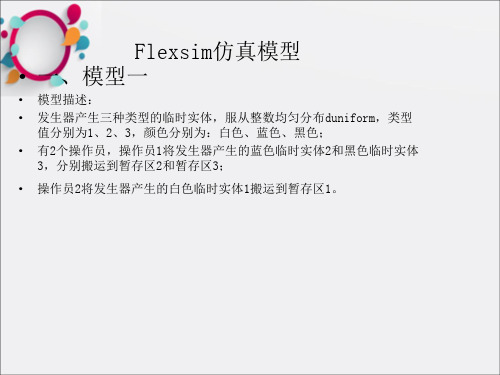

模型一1 模型描述✧发生器产生四种临时实体，服从整数均匀分布，类型值分别为1、2、3、4，颜色分别为红色、蓝色、黑色、黄色，进入暂存区；✧四种临时实体最后将被分别放置到四个货架相应的位置上，每个货架都分为10列、6层；每个临时实体被放置到货架上的位置是随机的，每个临时实体被放置到货架上的列数和层数都服从整数均匀分布；✧红色和蓝色临时实体进入分拣传送带1自动分拣，分拣传送带1长度为10，接着蓝色临时实体从分拣传送带1的出口点2处被分拣至传送带1上，然后堆垛机1将传送带1上的临时实体放置到货架2相应的位置上；✧红色临时实体从分拣传送带1的出口点5处被分拣至传送带2上，然后堆垛机1将传送带2上的临时实体放置到货架1相应的位置上；✧同样的，黑色和黄色临时实体进入分拣传送带2自动分拣，分拣传送带2长度为10，接着黄色临时实体从分拣传送带2的出口点2处被分拣至传送带3上，然后堆垛机2将传送带3上的临时实体放置到货架3相应的位置上；✧黑色临时实体从分拣传送带2的出口点6处被分拣至传送带4上，然后堆垛机2将传送带4上的临时实体放置到货架4相应的位置上；2 模型布局3 功能实现和参数设定（1）连接发生器与暂存区——“A”连接；暂存区分别与分拣传送带1和分拣传送带2——“A”连接；分拣传送带1分别与传送带1和传送带2——“A”连接；分拣传送带2分别与传送带3和传送带4——“A”连接；传送带1与货架1——“A”连接；传送带2与货架2——“A”连接；传送带3与货架3——“A”连接；传送带4与货架4——“A”连接；传送带1和传送带2分别与堆垛机1——“S”连接；传送带3和传送带4分别与堆垛机2——“S”连接。
（2）参数设定◆a:临时实体类型和颜色的设定➢双击打开“发生器”的属性窗口➢打开“触发器”选项卡➢在“创建触发”下添加——设置临时实体类型：临时实体item临时实体类型：duniform(1,4)——根据临时实体类型值设置颜色值：getitemtype（item）Cases:case 1: colorred(item);break;case 2: colorblue(item);break;case 3: colorblack(item);break;case 4: coloryellow(item);break;default: colorarray(item, value);break;➢单击“确定”关闭窗口◆b:临时实体流向的设定➢双击打开“暂存区”属性窗口➢打开“临时实体流”选项卡➢在“输出发送至端口”下选择——根据临时实体类型值执行不同的case值：值：getitemtype（item）Cases：case 1: return 1;case 2: return 1;case 3: return 2;case 4: return 2;default: return 0;➢“确定”➢双击打开“分拣传送带1”属性窗口，➢在分拣传送带流向属性选项卡下设置“发送条件”——安端口case 1: return getitemtype(item) == 2;case 2: return getitemtype(item) == 1;case 3: return 1;default: return 1;➢如下图8.1：图8.1：分拣传送带1流向的设定➢出口改为2和5图8.2：分拣传送带1分拣出口的设定➢同理：设置分拣传送带2图8.3：分拣传送带2的输出流向设定图8.4：分拣传送带2分拣出口的设定➢其余实体流向均选择默认状态，即发送至“第一个可用端口◆c:运输工具的设定➢分别设置传送带1、2、3、4使用运输工具——指定端口中间端口1◆d:临时实体最终位置的确定➢双击打开“发生器“属性窗口➢在“触发器“选项卡下继续创建”创建触发“——设置标签：实体：item标签：“lie”值：duniform（1，10）——设置标签：实体：item标签：“ceng”值：duniform（1，6）如下图8.5：图8.5：临时实体最终位置的实现（标签的设置）➢“确定”关闭窗口➢双击打开“货架1”属性窗口➢在“货架”选项卡“放置到列”选择——指定列数：getlabelnum（item，“lie”）图8.6：放置到货架列位置的设置（通过查询标签）➢“放置到层”选择——指定层号:getlabelnum(item,“ceng”)图8.7：放置到货架层位置的设置（通过查询标签）➢同理：对货架2、3、4做同样的设置➢“确定”——“重置”——“保存”模型二1 模型描述✧有三个货架，分别为货架1、货架2和货架3，每个货架的列数和层数都为10，货架1存放红色的产品1，货架2存放绿色的产品2，货架3存放蓝色的产品3，初始状态下，每个货架中的产品数量都为100；✧运输机1、2和3在分配器的统一控制下，按照客户订单的要求，从客户1的订单开始，将客户需要的产品从相应的货架上取下后，放在相应的托盘上打包后，进入分拣传送带自动分拣，每个客户使用托盘颜色不同，客户1到5使用的托盘颜色分别为红色、绿色、蓝色、白色、黄色。
