题-第九章测设的基本工作

《工程测量》第09章在线测试A BC D94.397 水准点上水准尺读数为A BC D、测设距离较短，且便于量距时，常采用A BC D、使用角度交会法时，由于测设误差出现了误差三角形，则可以选择（）作为待测设位置。

A BC D、用极坐标法测设点的平面位置时，所需的测设数据是A BC DE、精密量距2、根据已知点，确定地面某点的位置时必须知道A、两点之间的平距B、两点之间的高差C、两点连线与标准方向之间的水平夹角D、一点高程与两点之间高差E、两点连线与标准方向之间的空间夹角3、角度测设的方法中正确的有A、盘左盘右分中法B、盘左测设C、盘右测设D、盘左盘右分中-角度修正法E、极坐标法4、用极坐标法测设点的平面位置时放样数据包括A、坐标方位角B、平距C、斜距D、水平角E、竖直角5、当采用钢尺精密量距方法在地面上测设已知距离时，以下说法正确的有：A、名义距离应加上尺长改正、温度改正、倾斜改正B、名义距离应减去尺长改正C、名义距离应减去温度改正D、名义距离应减去倾斜改正正确错误、测设已知水平角是根据水平角的已知数据和一个已知方向，在地面上把该角的另—个方向测设出来。

正确错误、已知高程的测设，是根据施工现场已有的水准点将设计高程在实地标定出来。

正确错误、使用角度交会法时，由于测设误差，三条方向线可能并不交于一点，而会出现一个很小的三角形，称为误差三角形。

正确错误、使用角度交会法时，由于测设误差出现了误差三角形，则可以选择该三角形的任一个顶点作为待测设位置。

正确错误测试结果如下：∙ 1.1 [单选] [对] 工程测设最基本的工作是（）∙ 1.2 [单选] [对] 用高程为94.397 的水准点，测设出高程为95.000 的室内地坪，水准点上水准尺读数为1.445m ，室内地坪的木桩上的水准尺读应为（）∙ 1.3 [单选] [对] 测设距离较短，且便于量距时，常采用∙ 1.4 [单选] [对] 使用角度交会法时，由于测设误差出现了误差三角形，则可以选择（）作为待测设位置。

习题九一、填空1、测设的基本工作包括和。

2、平面点位放样的基本操作是和。

3、测设点的平面位置，采用的方法有、、和等方法。

二、问答题1、什么是测设，测设和测定的区别是什么？2、简述全站仪放样已知距离的基本步骤。

3、已知经纬仪角度放样的方法有哪些，简述其步骤。

4、简述角度交会法放样点的平面位置的基本步骤。

5、高程放样有几种情况，每种情况下采用怎样的方法测设？三、计算题1、如图的高墩台的高程放样，已知BM A的高程为41.582米，墩台顶的设计高为45.261米，安置好水准仪后，测得读数a=1.853米，则墩台要达到设计高，B点尺的读数b应该为多少？2、如图深基坑的高程放样中，已知点BM A高程为31.524米，基底设计高程为10.056米，安置好仪器后，读数分别为：a=1.235m,c1=0.254m,c2=21.587m，则基坑要达到设计高，B点尺的读数b应该为多少？3、已知某点B的设计高程为87.831m，附近已知水准点的BM A，其高程为87.534m，为放样B点的高程，在其间架设水准仪，读出BM A尺上读数a为1.644m,则B点要达到设计高：（1）B点尺读数b应该为多少？（2）简述放样B点设计高的步骤。

4、已知αMN =300 º25′17″，X M=14.228m,Y M=77.564m,X A=47.337m,Y A=73.556m,试计算置仪器于M点，如采用全站仪用极坐标法测设A点（1）计算测设所需的数据；（2）并简述测设步骤。

习题十一、填空1、路线转角是指，位于称为右转角，位于称为左转角。

2、路线里程桩，按其所表示的里程数，可分为和两种。

3、园曲线的主点为、和。

4、园曲线测设时，按桩距在曲线上设桩，通常有和两种方法。

5、园曲线的详细测设方法（传统作业）主要有和两种。

6、缓和曲线是指，它采用的形式有、和，常采用形式。

7、在园曲线上设置缓和曲线后，曲线长度增长了，切线长度近似增长了。

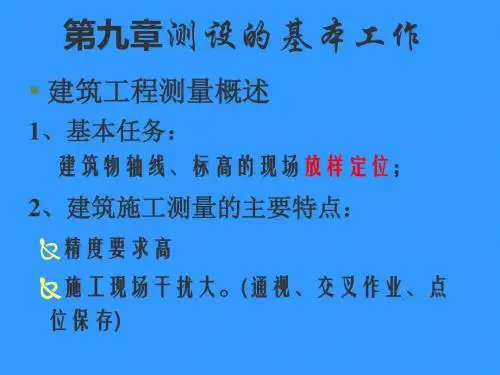

测设的基本工作本 章 要 点1、测设的基本工作； （重点） 2、点的平面位置的测设。

（重点） 3、测设资料的计算。

（难点）本章主要介绍：测设的基本概念； 水平距离、水平角和高程的测设； 点的平面位置的测设方法 已知坡度直线的测设。

2目录第一节 水平距离、水平角和高程 第二节 点的平面位置的测设 第三节 已知坡度直线的测设3施工测量概述1.施工测量(construction survey)：是将图纸设计的建筑物、构筑物的平面位置和高程，按照设计要求，以一定的精度测设到实地 上,作为施工的依据，并在施工过程中进行一系列的测量工作。

2. 施工测量的内容(1)从场地平整、建筑物定位、基础施工、室内外管线施工到建筑 物、构筑物的构件安装等，都需要进行施工测量。

施工测量贯穿整 个建筑物、构筑物的施工过程中。

(2)工业或大型民用建设项目竣工后，还应编绘竣工总平面图。

(3)有些高层建筑物和特殊构筑物，还应进行变形测量。

3. 施工测量精度的基本要求精度要求取决于建筑物或构筑物的大小、材料、用途和施工方法等 因素。

一般情况下，高层建筑物的测设精度应高于低层建筑物； 钢结构厂房的测设精度高于钢筋混凝土结构厂房； 装配式建筑物的测设精度高于非装配式建筑物； 4 变形测量一般需要有较高的精度。

3. 施工测量的原则施工测量应遵循“由整体到局部，先控制后碎部”的原则，首先建 立统一的平面和高程控制网，并以此为基础，测设各建筑物和构 筑物的细部。

4. 准备工作施工测量应建立健全测量组织、操作规程和检查制度。

在施工测量之前，应先做好下列工作： 1) 仔细核对设计图纸，检查总尺寸和分尺寸是否一致，总平面图 和大样详图尺寸是否一致，不符之处应及时向设计单位提出，进 行修正。

2) 踏勘施工现场，根据实际情况编制测设详图，计算测设数据。

3) 检验和校正施工测量所用的仪器和工具。

5§9—1 水平距离、水平角和高程的测设施工测量的主要工作是测设 点位。

测设的基本工作测设的基本工作是指在科学研究、工程设计、技术开发等领域中进行实验和验证的核心过程。

它是一种系统性的方法，通过可控制、可重复的实验或观测来获取数据、验证理论、推断因果关系，并为决策提供指导。

测设的基本工作包括以下几个方面：1. 设定实验目标：在开始进行任何实验前，需要明确实验的目的和预期结果。

这个目标应该明确、具体，并与整个研究或开发项目的目标相一致。

2. 制定实验方案：根据实验目标，设计实验的步骤、流程和操作方法。

要考虑实验对象、实验条件、数据采集方法等因素，确保实验的可行性和准确性。

3. 收集数据：根据实验方案，执行实验并记录实验数据。

这包括观测、测量、采样等操作，以获取与实验目标相关的数量和性质的数据。

4. 数据处理与分析：对收集到的数据进行整理、清理和分析。

这包括数据的转化、计算、统计和图表展示，以揭示数据间的关系、规律和趋势。

5. 结果与讨论：根据数据处理与分析的结果，对实验的结论进行推断和解释。

这个过程需要综合考虑实验结果的可靠性、实用性和实际意义，进一步展开讨论和思考。

6. 编写实验报告：将整个实验的过程、数据、分析和讨论结果整理成报告。

报告应包括背景介绍、目的、方法、结果、讨论和结论等内容，便于他人理解和复现实验。

测设的基本工作在科学研究和技术发展中起着重要的作用。

它可以验证理论假设的可行性，揭示事物内在的规律和机制，为决策提供科学依据。

通过实验的不断迭代和改进，可以推动科学技术的进步和创新。

为了进行有效的测设工作，需要注意以下几点：1. 确定变量：要明确实验中的自变量和因变量，控制其他可能的干扰变量。

在实验设计中应考虑变量的选择和控制，以减少误差和提高实验的准确性。

2. 重复实验：为了增加实验结果的可靠性，应进行多次重复实验，获取多组数据。

通过统计分析这些数据，可以获得更加稳定和可信的实验结论。

3. 安全和伦理：在进行实验时，要考虑安全和伦理的问题。

确保实验操作的安全性，保护被试者和研究人员的权益，遵守伦理规范和法律法规。

测设的基本工作是什么测设是指在工程领域中对某一物理量进行测量和确定其数值的过程。

测设的基本工作包括测量、记录、分析和报告。

在实际工程中，测设是非常重要的，它直接关系到工程质量和安全。

下面将详细介绍测设的基本工作内容。

首先，测设的基本工作之一是测量。

测量是指利用测量仪器对待测物理量进行观测和记录。

在测设过程中，测量是必不可少的一环，它直接影响到后续工作的准确性和可靠性。

在进行测量时，需要选择合适的测量仪器，并严格按照测量规程进行操作，确保测量结果的准确性和可靠性。

其次，测设的基本工作还包括记录。

记录是指将测量得到的数据进行整理和保存。

在测设过程中，记录是非常重要的，它可以为后续的数据分析和报告提供依据。

在记录过程中，需要确保数据的完整性和准确性，同时也需要标明数据的来源和测量时间，以便后续的数据分析和验证。

另外，测设的基本工作还涉及到数据分析。

数据分析是指对记录下来的数据进行整理、处理和分析，以获取有关物理量的信息和规律。

在数据分析过程中，需要运用数理统计和相关的分析方法，对数据进行合理的处理和解释，以获取准确的测量结果和结论。

最后，测设的基本工作还包括报告。

报告是指将测量和数据分析的结果进行总结和归纳，形成书面或口头的报告。

报告是测设工作的重要成果，它直接关系到工程项目的质量和安全。

在进行报告时，需要清晰地陈述测量的目的、方法和结果，同时也需要提出相应的建议和改进建议。

总之，测设的基本工作包括测量、记录、数据分析和报告。

这些工作环节相辅相成，缺一不可。

只有严格按照测设的基本工作流程进行操作，才能确保测量结果的准确性和可靠性，从而保证工程项目的质量和安全。

1、概述（1）施工测量三要素施工测量是根据工程设计图纸上待建的建（构）筑物的坐标、尺寸及其高程，算出待建的建（构）筑物各特征点(或轴线交点)与控制点(或已建成建筑物特征点)之间的距离、角度、高差等测设数据，然后以地面控制点为根据，应用测量仪器和工具将待建的建（构）筑物的特征点在实地测定出来，因此，已知水平距离、已知水平角和已知高程是施工测量的三个基本要素。

完成三个要素施工放样的工作被称为施工测量的基本工作。

（2）施工测量的特点1）施工测量（又称施工放样）与测绘地形图不同，测绘地形图是将地面上的地物、地貌以及其他信息测绘在图纸上，而施工测量则是将图纸上的建筑物按其设计位置放样到地面上，程序是相反的。

2）精度要求不同，测绘地形图的精度取决于测图方法和测图比例尺。

而施工测量的精度则取决于工程的性质、规模、材料、用途以及施工方法因素等。

3）施工测量是每道施工工序的先导。

４）施工现场工种多、交叉作业频繁，干扰大。

（3）施工测量的原则施工现场上有各种建（构）筑物，且分布较广，往往又不是同时兴建。

为了保证各个建（构）筑物的平面和高程位置都符合设计要求，互相连成统一的整体，施工测量必须遵循“从整体到局部，先控制后碎部”的原则。

即先在施工现场，以原勘测设计阶段所建立的测图控制网为基础，建立统一的平面和高程控制网，然后以此为基础，测设出各个建（构）筑物的轴线和细部尺寸。

2、施工测量三要素的放样（1）放样已知水平距离1）钢尺放样已知水平距离用钢尺测量地面上两点间的距离时，首先是用尺子量出两点间的距离，再进行必要的改正，以求得准确的实地水平距离。

而放样已知的水平距离时，其程序恰恰相反。

首先从地面一已知点开始，沿已知方向测设出给定的水平距离，以定出第二个端点。

根据测设的精度不同，可分为一般方法和精确方法。

现将其作法叙述如下：①一般方法如图10-1-1所示，由已知点A开始，沿给定的AG方向，用钢尺量出已知水平距离D，定出B1点。
